单流道介质输送旋转接头结构设计

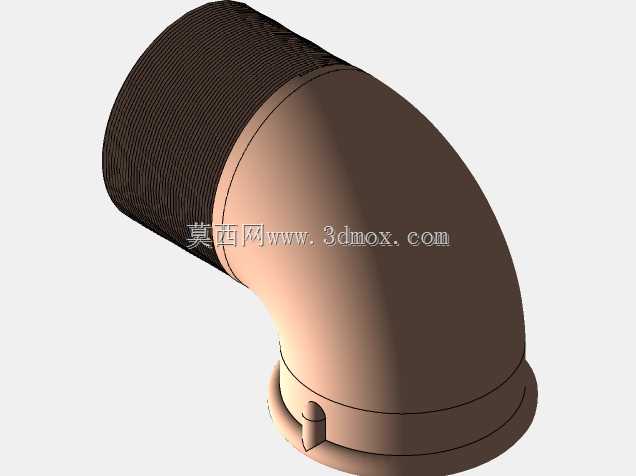

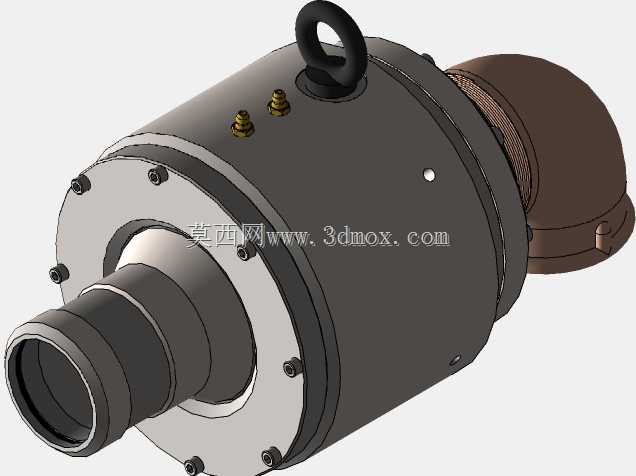

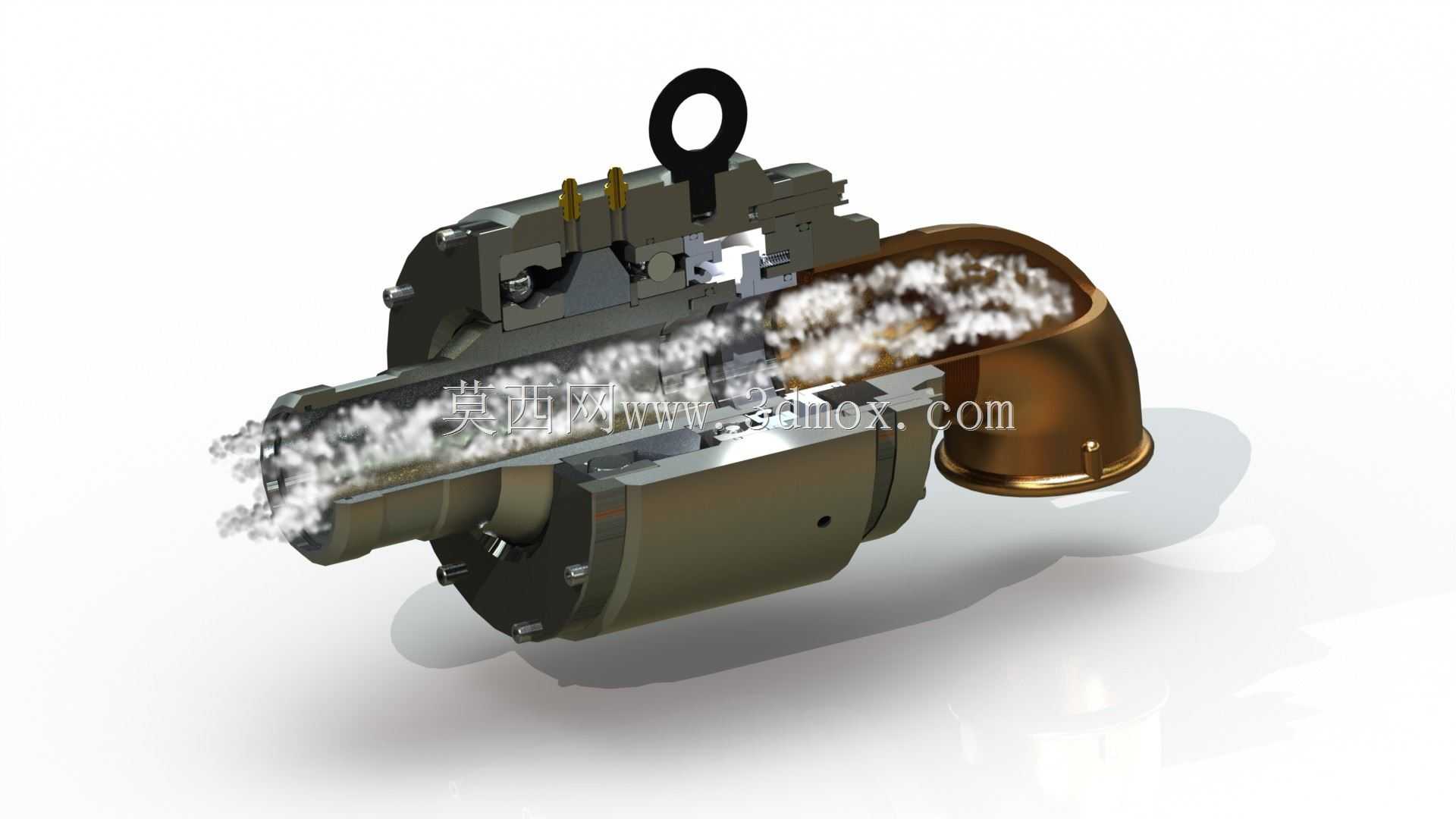

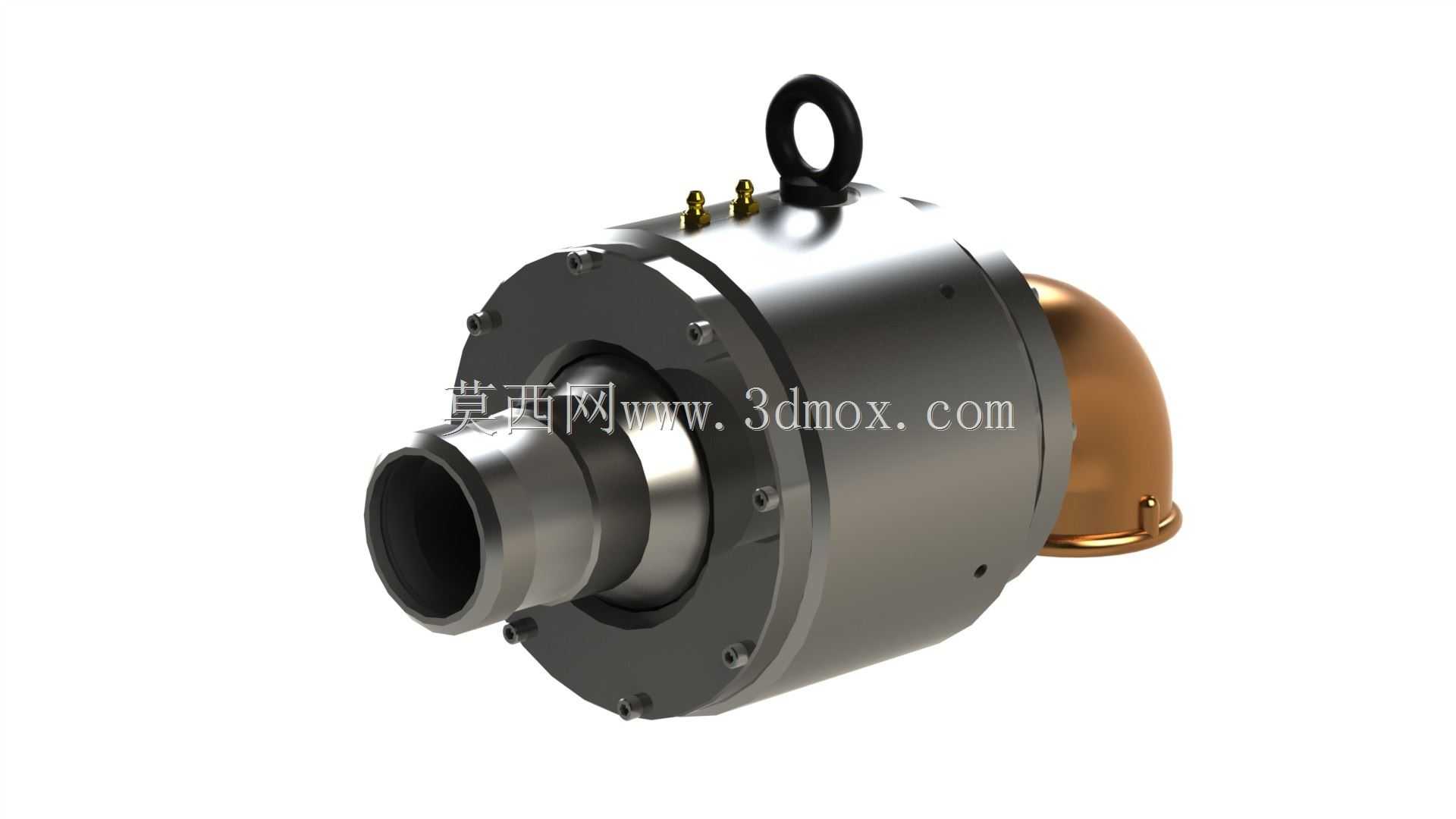

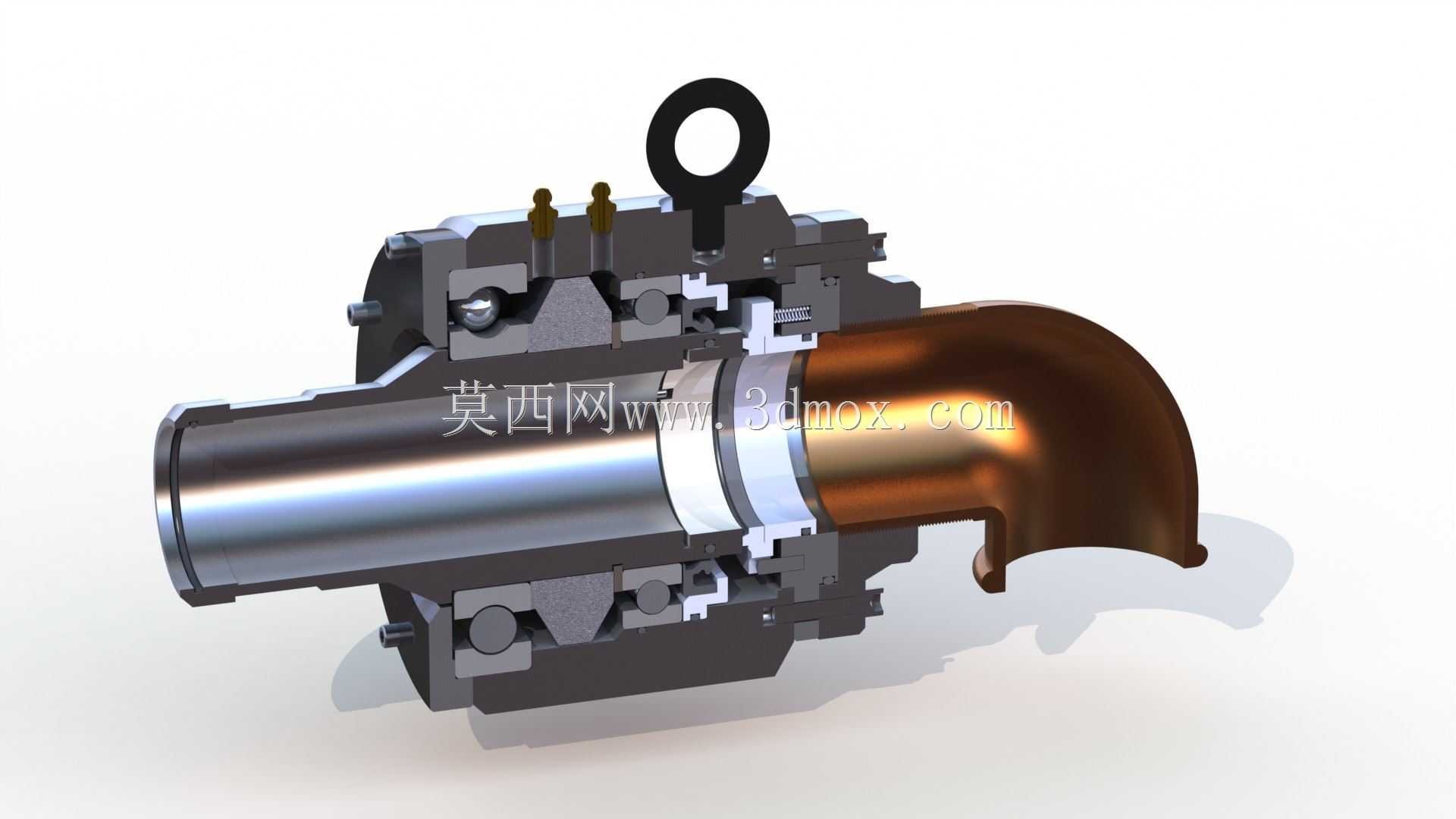

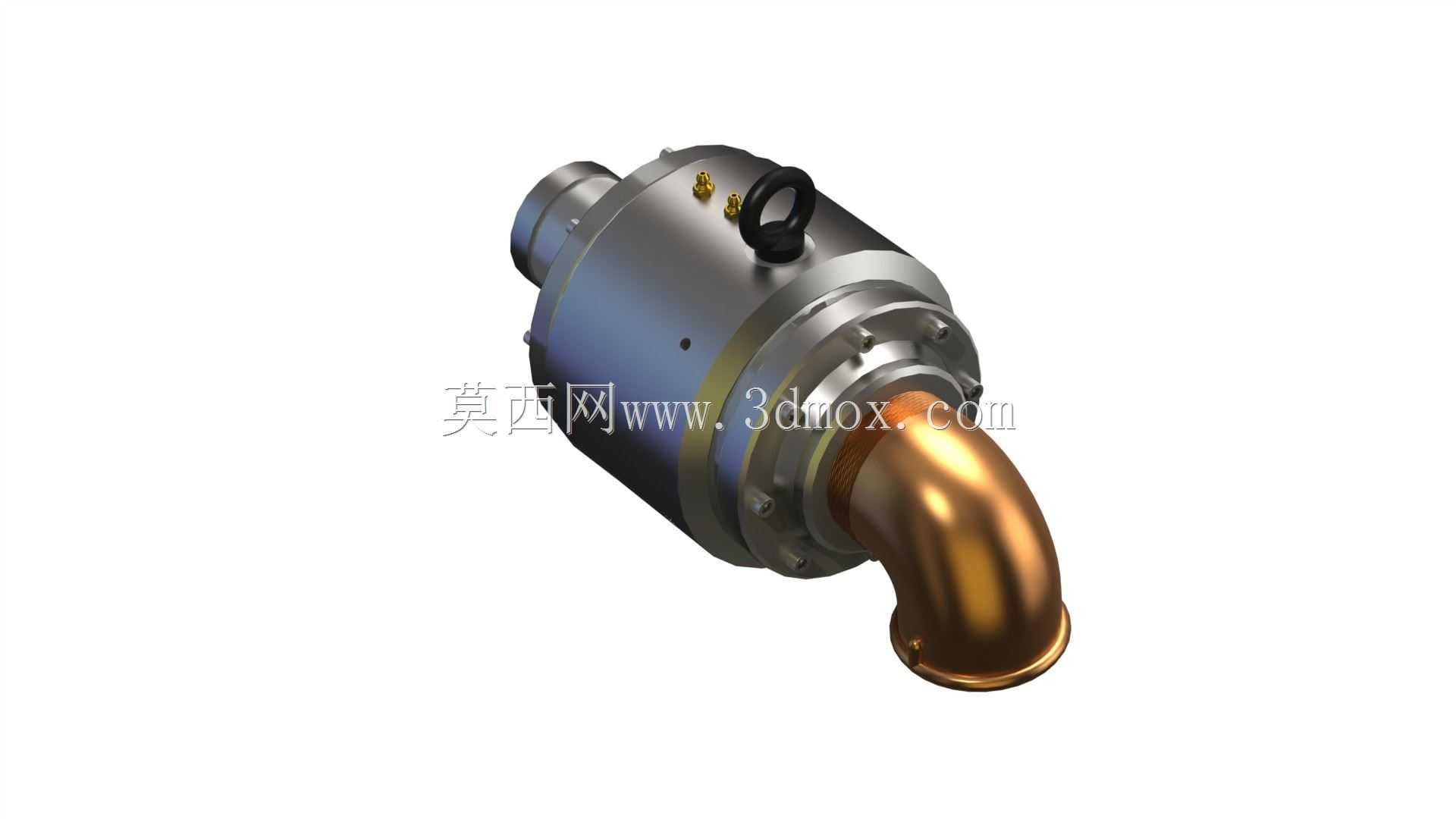

这款单流旋转接头主要面向需要连续回转输送流体介质的工业场景，在冶金轧辊冷却、造纸烘缸蒸汽输送、橡塑机械辊筒温控、风电主轴液压供油等工况中都能见到同类结构的应用，核心作用是在设备固定端与持续回转的辊筒、主轴类部件之间建立稳定的流体通路，避免管路随回转部件扭转打结、密封失效泄漏。从结构设计逻辑来看，整体采用壳体分体式装配思路，主体外壳通过多组内六角螺栓沿周向均布锁紧，保证壳体承压时的受力均匀性，顶部设置的吊环结构适配大规格接头的车间吊装转运需求，避免安装过程中磕碰密封配合面。侧部的弯管接头作为固定端介质接口，采用90°弯头走向设计，能够减少管路布置时的空间占用，适配设备侧方紧凑的走管空间，接口处的密封槽预留了标准O型圈安装位置，可根据输送介质的温度、腐蚀特性匹配丁腈橡胶、氟橡胶或者金属密封环，满足不同工况的密封需求。回转端采用阶梯轴式伸出结构，前端的圆柱配合面可直接插入回转辊筒的内孔，通过轴肩实现轴向安装定位，配合面的公差设计按照间隙配合取值，既保证装配时的顺畅推入，又能控制配合间隙避免介质泄漏，轴端的内孔作为介质流通通道，通径尺寸根据额定流量做了匹配，减少介质流动时的沿程阻力损失。壳体内部集成了多组密封组件，分别承担径向密封与端面密封的作用，密封件的安装槽预留了足够的压缩量补偿空间，在密封件出现正常磨损时能够自动补偿压紧力，延长维护周期，同时壳体上预留的两个小型注油嘴可定期注入润滑脂，降低回转配合面的摩擦系数，减少运转过程中的温升与磨损。安装边界方面，回转端的轴伸长度、配合直径与壳体的外径尺寸做了协调设计，安装时需要保证回转端与设备回转轴的同轴度误差控制在允许范围内，避免偏载导致密封件偏磨，固定端的弯管接口需要预留足够的管路拆装空间，方便后期维护时更换密封件无需整体拆解设备管路。整体结构没有冗余的设计部件，所有外部凸起结构都做了圆角过渡，避免安装操作时的磕碰划伤，壳体表面的金属质感来自加工后的金属本体，没有额外的装饰性涂层，完全按照工业实用场景的需求做结构排布，能够直观看到密封压装、螺栓锁紧、接口定位的全部结构特征，方便结构设计人员参考同类回转密封结构的设计思路，也可作为设备选型时的结构参考样件，核对安装尺寸与接口形式是否匹配现场工况需求。
