模块化精密机用夹紧工装结构设计

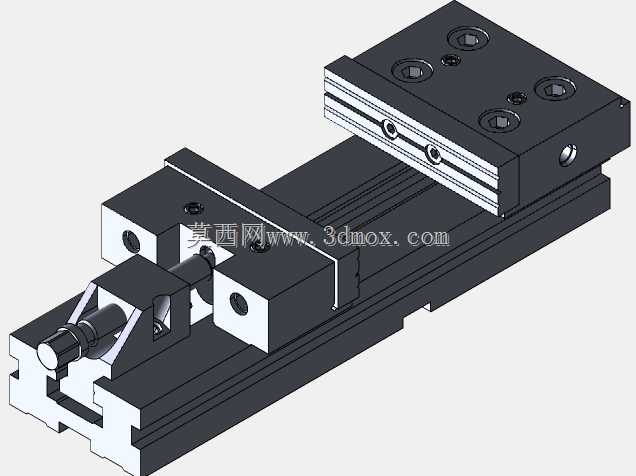

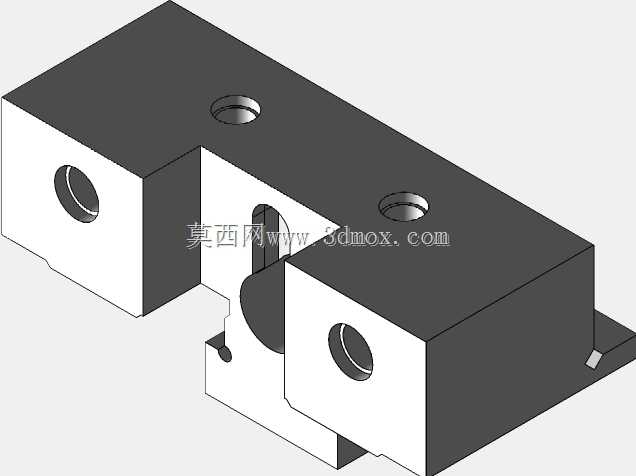

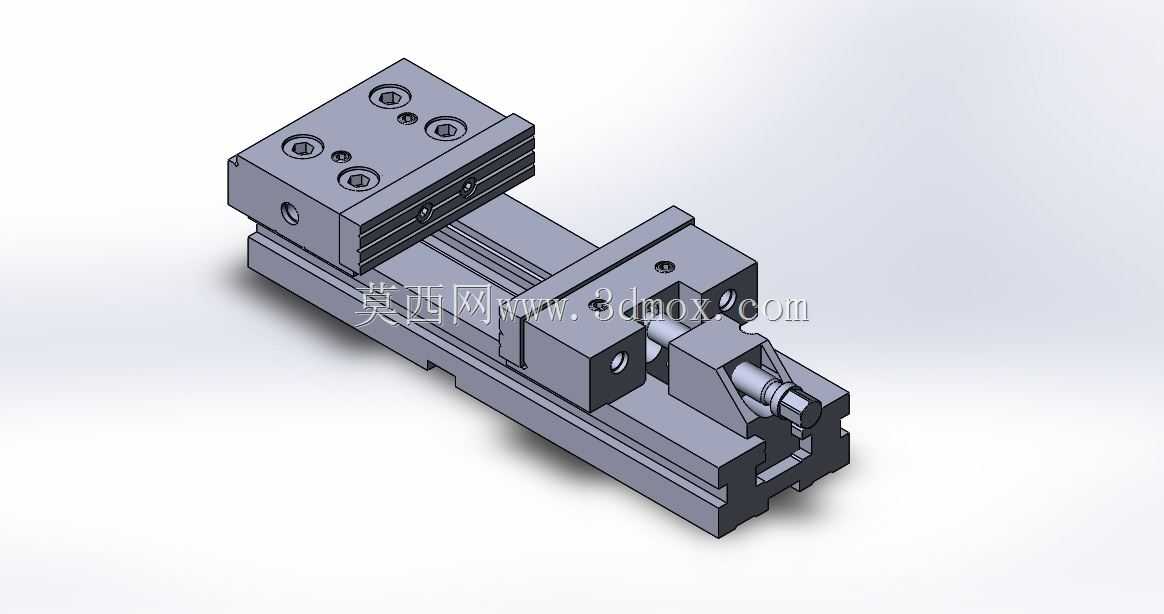

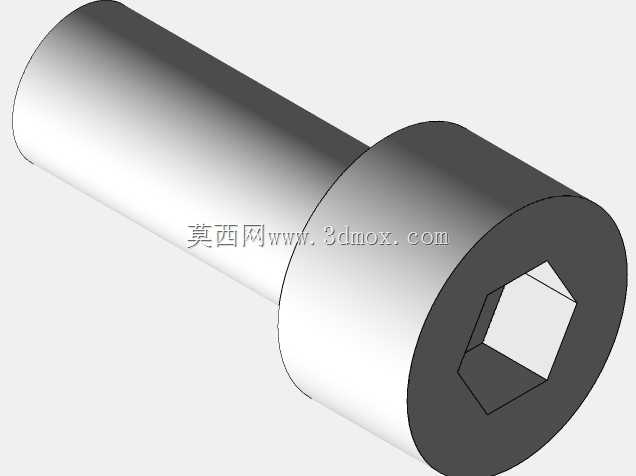

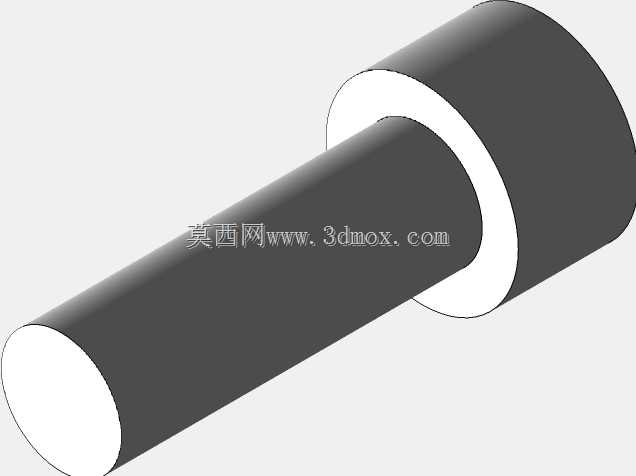

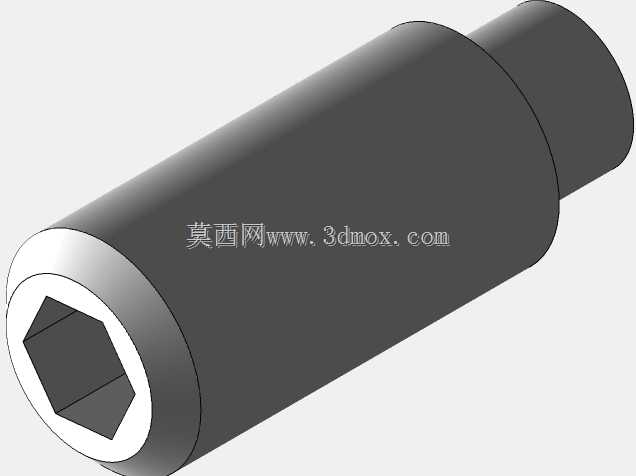

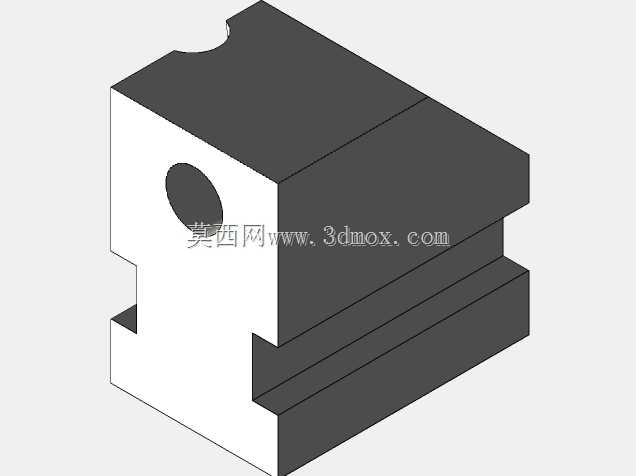

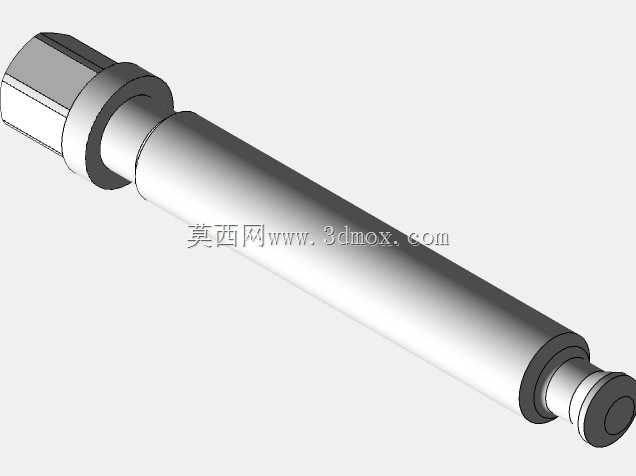

在小批量多品种的机加工工位上，这类夹紧装置的适配性直接决定换产效率，不同于传统固定式平口钳只能适配规则毛坯的局限，这款夹紧结构采用了分体式滑动基座设计，固定钳身与活动钳身的导向面采用了矩形导轨配合结构，配合间隙控制在0.02mm以内，既保证滑动过程无卡滞，又能避免夹紧过程中钳口上翘导致的工件装夹倾斜问题。从实际应用场景来看，这类装置多用于加工中心、铣床的工位装夹，可适配方形、矩形乃至异形毛坯的夹持需求，钳口部位预留了可更换软钳口的安装螺孔，操作人员可根据待加工工件的外形定制钳口型面，避免夹伤工件已加工表面，同时能提升异形工件的装夹稳定性。设计过程中优先考虑了安装边界的通用性，基座底面设置了标准的T型槽配合凸台，可直接适配多数机床工作台的T型槽间距，无需额外制作过渡转接板，整体安装后总高度控制在120mm以内，不会超出多数立式加工中心的Z轴初始行程安全范围，避免装夹后出现主轴干涉问题。夹紧执行端采用了螺旋进给结构，进给螺杆的端部设置了推力球轴承，将夹紧过程中的滑动摩擦转化为滚动摩擦，操作人员仅需施加较小的力矩即可获得足够的夹紧力，同时螺杆尾部设置了锁紧结构，在粗加工切削载荷较大的工况下，可避免夹紧力衰减导致的工件移位。活动钳身的行程预留了80mm的调节范围，可覆盖多数常规小型零件的装夹尺寸需求，固定钳身侧面还预留了侧向定位块的安装孔位，当需要进行批量零件加工时，可加装定位块实现工件的快速定位，无需每次装夹都进行打表找正，能大幅缩短单件加工的辅助时间。结构上所有受力部件均采用了对称式筋板布局，在保证整体刚性的前提下尽可能缩减了非受力区域的材料厚度，既控制了整体重量便于操作人员搬移安装，又能保证夹紧状态下整体形变量控制在0.01mm以内，满足半精加工乃至精加工的装夹精度要求。导向面的润滑槽采用了环形交叉布局，日常维护时仅需在注油孔注入少量润滑脂即可覆盖整个导向配合面，避免长期使用后导轨面出现磨损导致精度下降。
