内燃机用多缸机凸轮轴结构设计

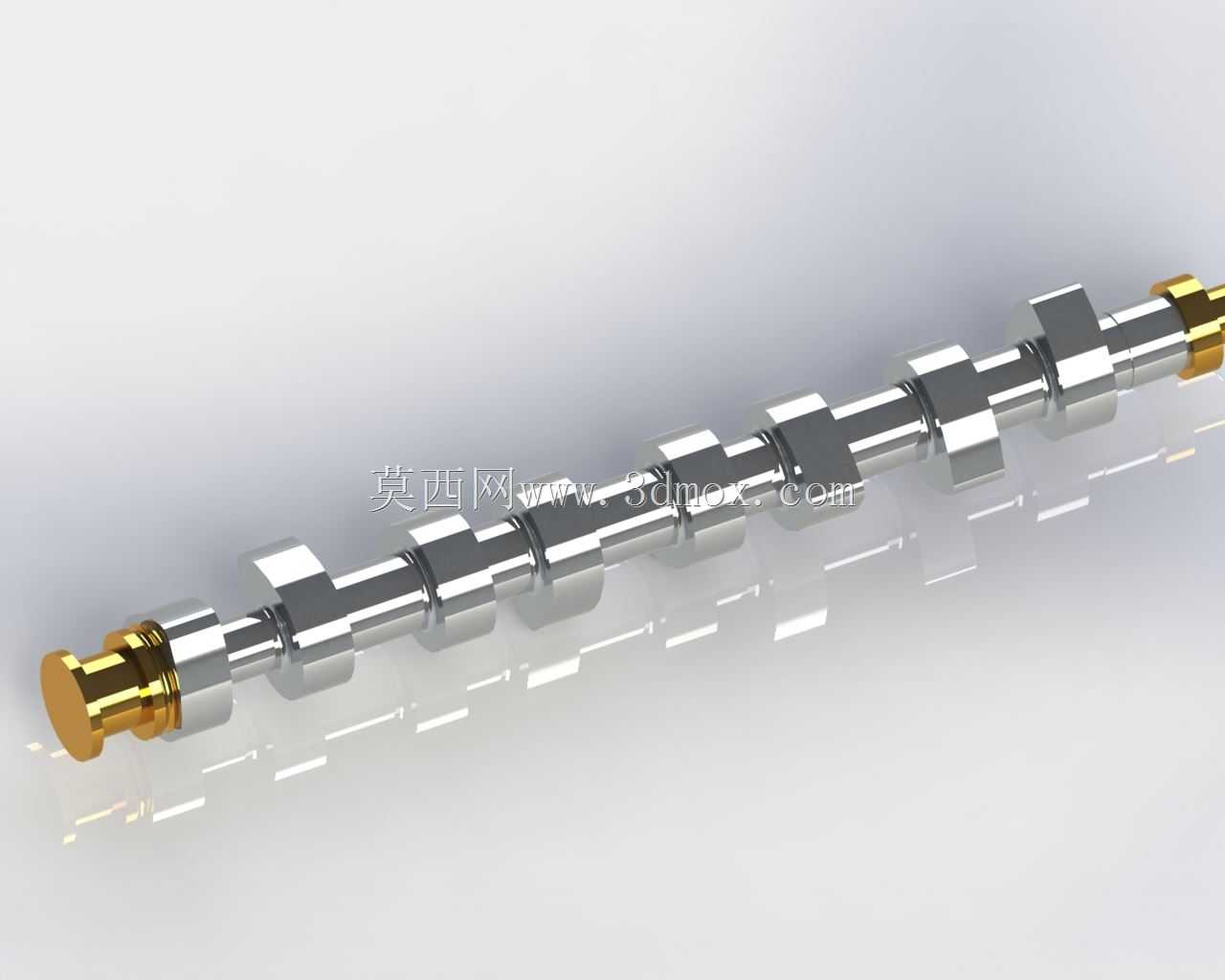

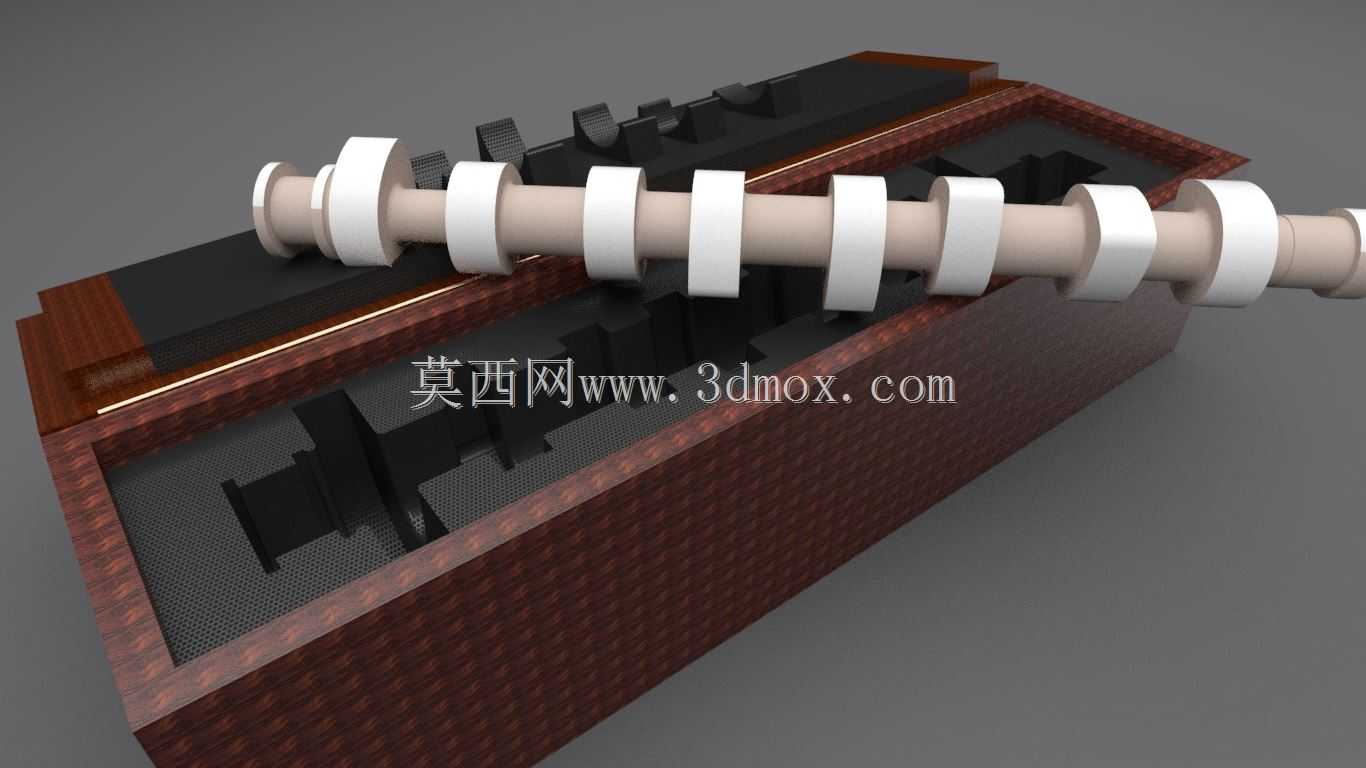

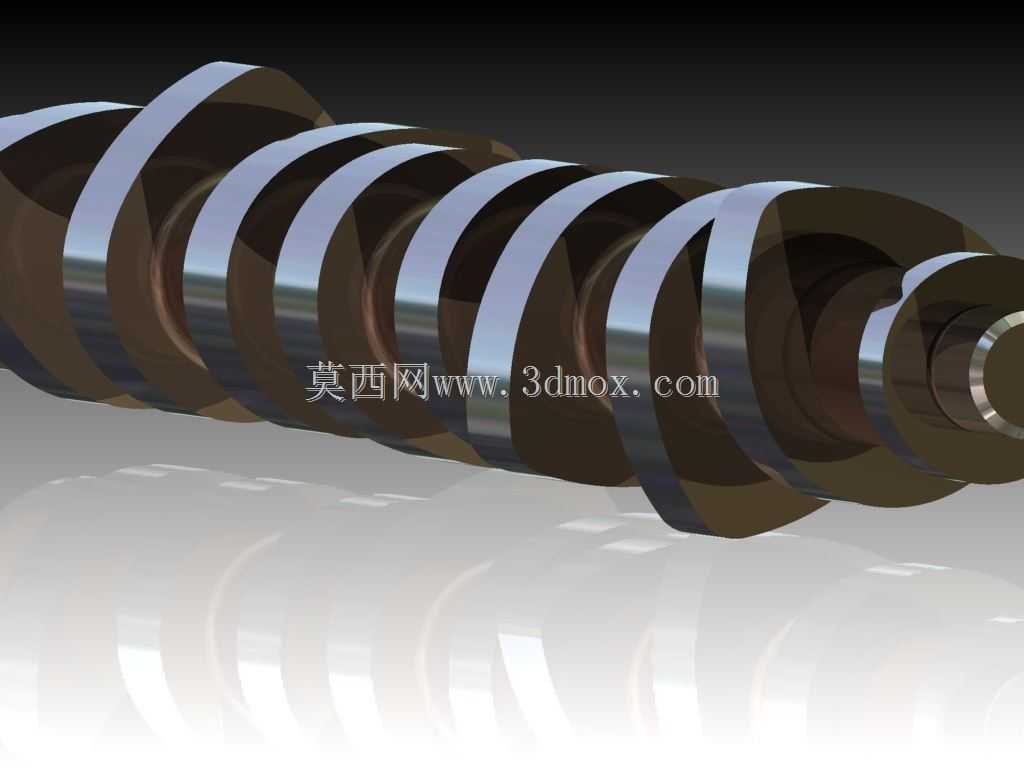

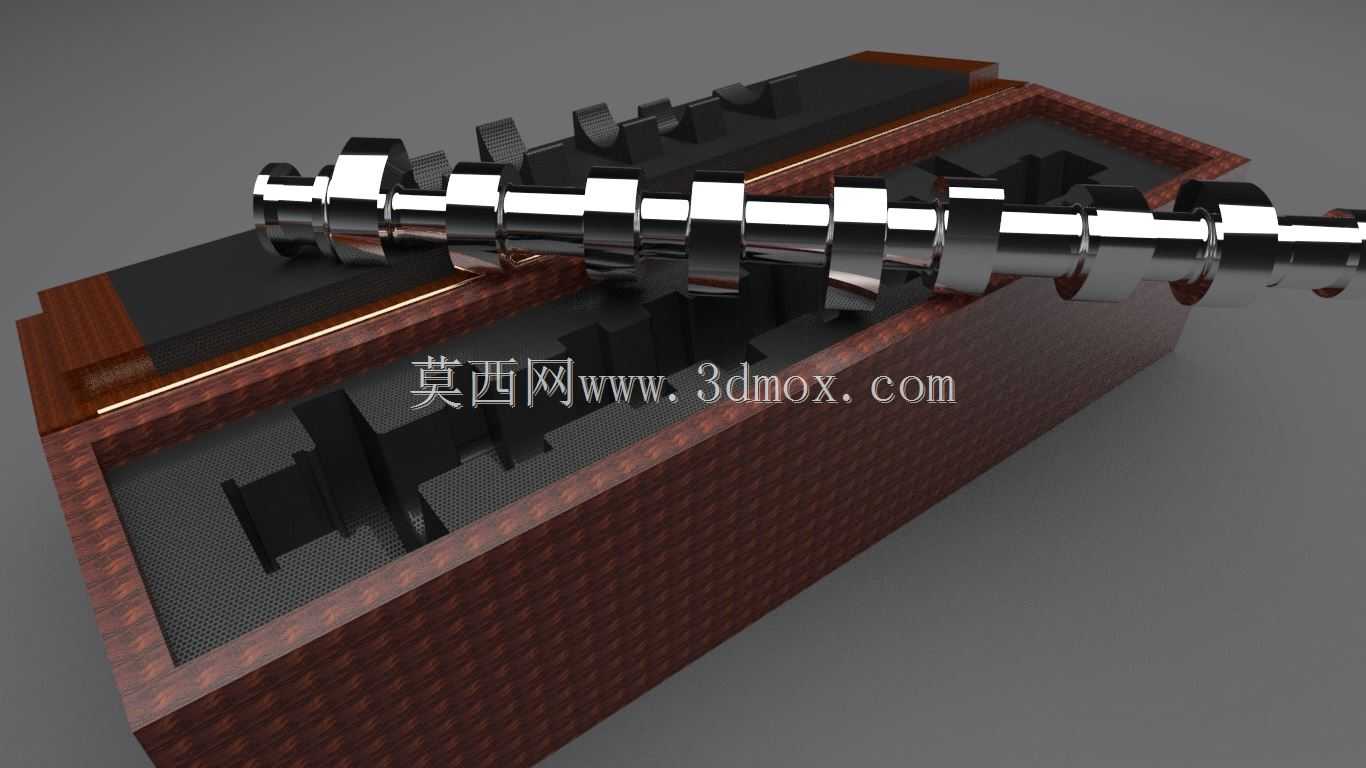

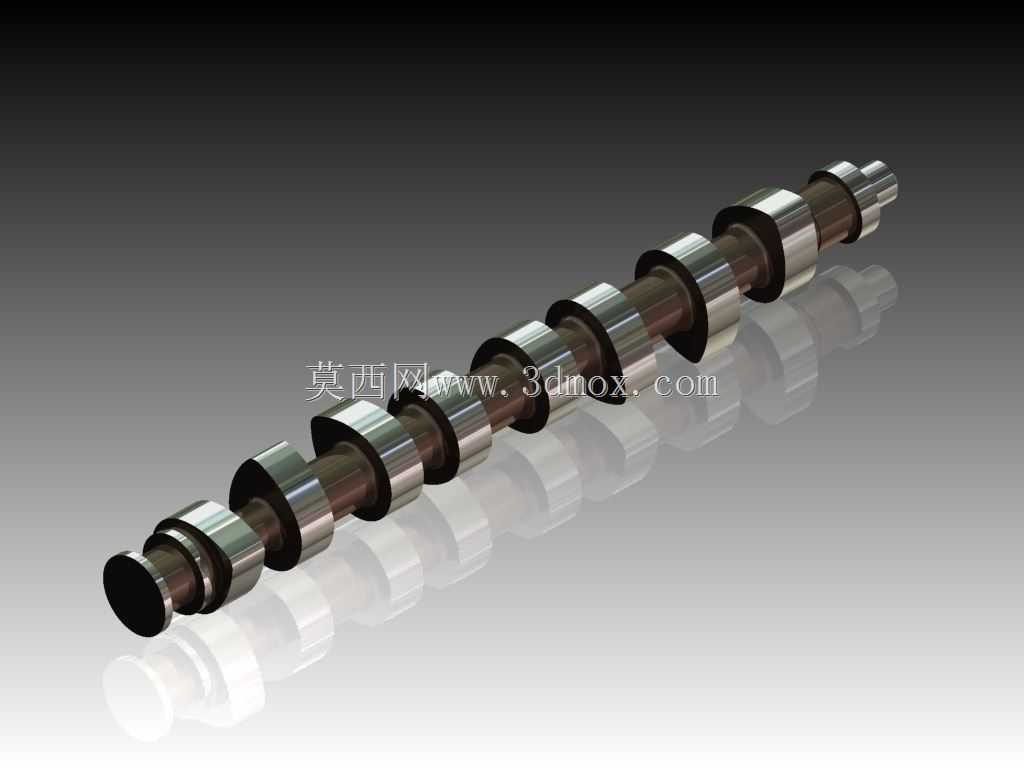

在往复式内燃机的配气机构设计中，凸轮轴是核心驱动部件，直接决定气门的开启升程、开启持续角与开闭正时，其型线设计精度直接影响发动机的充气效率、燃烧稳定性与运转平顺性。这款凸轮轴采用整体式锻造合金钢基体，多组进排气凸轮沿轴身等距排布，适配直列多缸发动机的配气时序要求，轴身两端设置有定位轴颈与驱动连接端，其中一端的金色连接段为正时驱动对接位，可适配齿轮、链条或正时皮带的驱动连接结构。从安装边界来看，各凸轮型面的基圆尺寸统一，相邻凸轮的相位角严格按照气缸点火间隔角匹配，轴颈的同轴度公差控制在微米级，避免高速运转时出现轴系跳动，导致气门开闭时序偏差。设计过程中，凸轮型线采用复合多项式曲线拟合，兼顾气门开启时的快速充排气需求与落座时的缓冲特性，避免气门落座冲击产生异响与磨损，同时凸轮型面的升程变化率经过多轮迭代，确保在发动机常用转速区间内，配气机构的惯性力与弹簧力始终处于平衡区间，避免出现气门飞脱或反跳现象。轴身的油道布局采用内置式设计，润滑油可通过主轴颈油道进入各凸轮工作面与轴颈配合面，在运转过程中形成稳定油膜，降低摩擦副的磨损速率。在实际应用场景中，这类凸轮轴广泛适配乘用车、商用车的小排量直列四缸发动机，也可经过型线调整后适配小型通用汽油机、柴油机的配气系统，安装时需保证凸轮轴与曲轴的正时相位严格对齐，否则会出现气门与活塞运动干涉，造成发动机部件损坏。从结构特性来看，整体式凸轮轴相比装配式凸轮轴具备更高的结构刚度，适合高转速工况下的动力输出需求，各凸轮与轴身的一体化结构避免了装配式结构的连接松动风险，轴端的密封位设计可适配曲轴箱的油封结构，防止润滑油渗漏。建模过程中，各凸轮的型面轮廓采用参数化驱动，可根据不同发动机的配气需求快速调整升程、包角与相位参数，轴身的退刀槽、圆角等工艺结构完全符合机加工艺要求，可直接导入CAM模块生成加工代码，适配数控外圆磨床的凸轮磨削加工工序。
