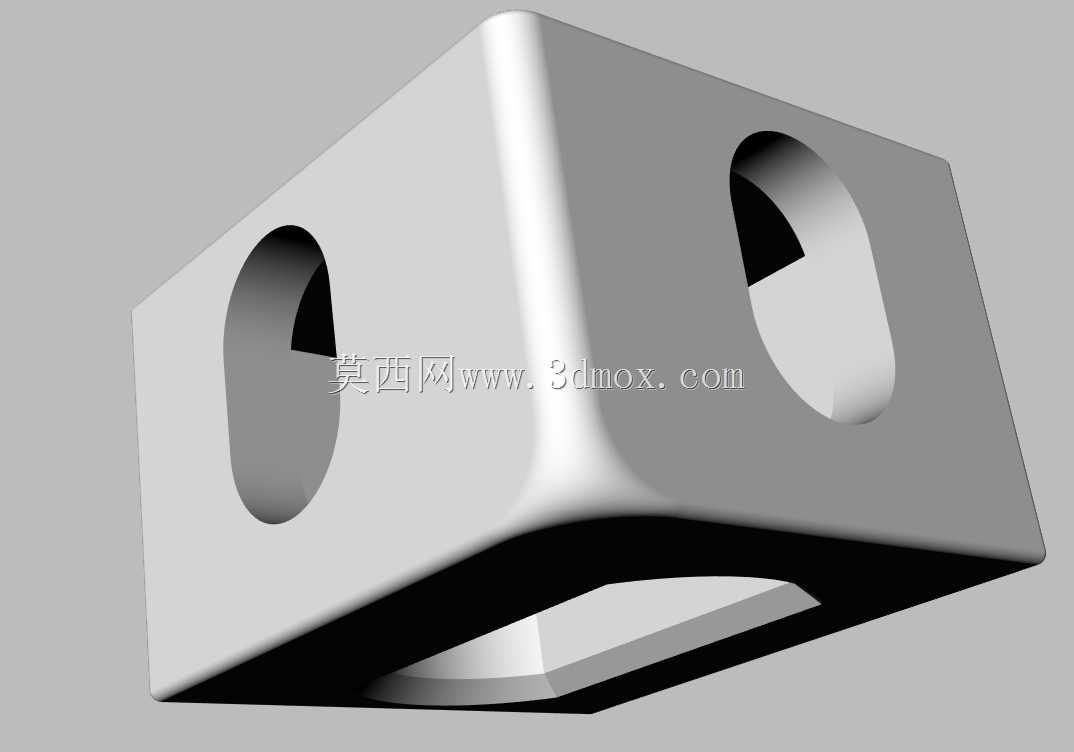

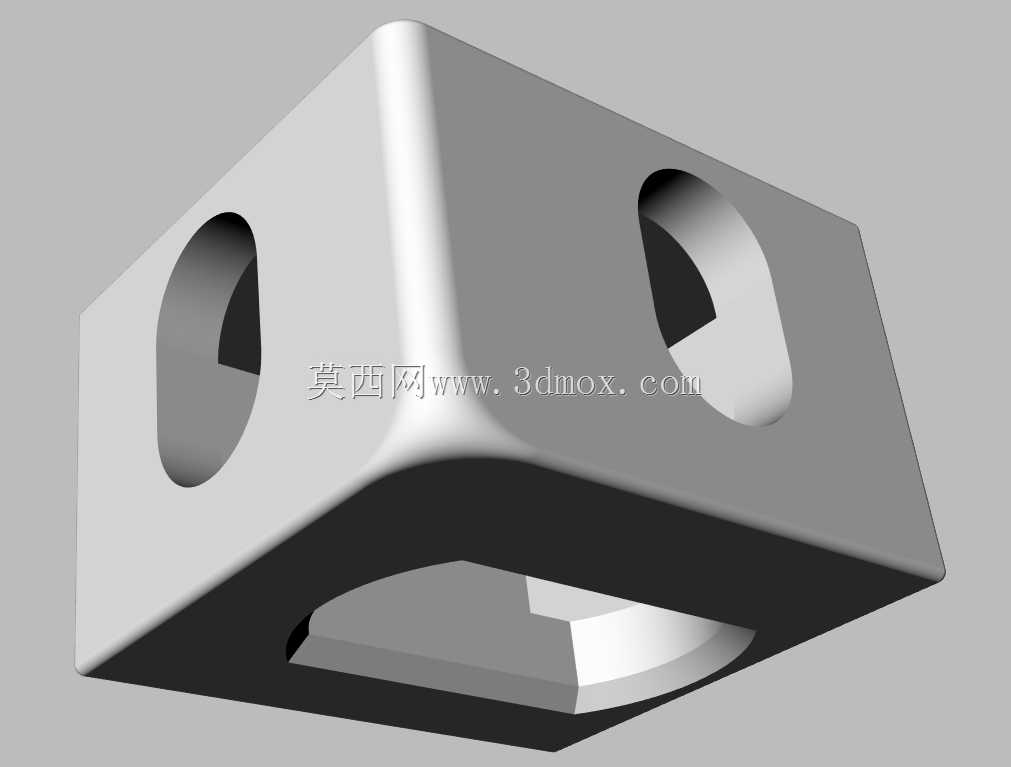

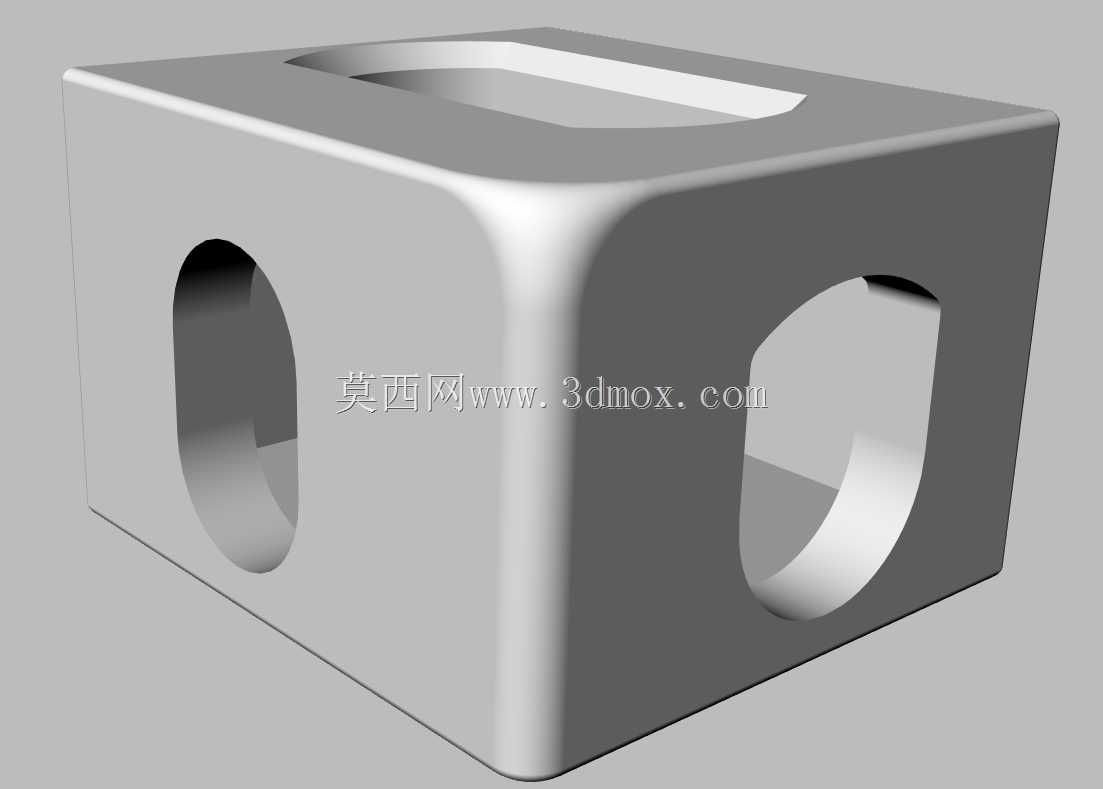

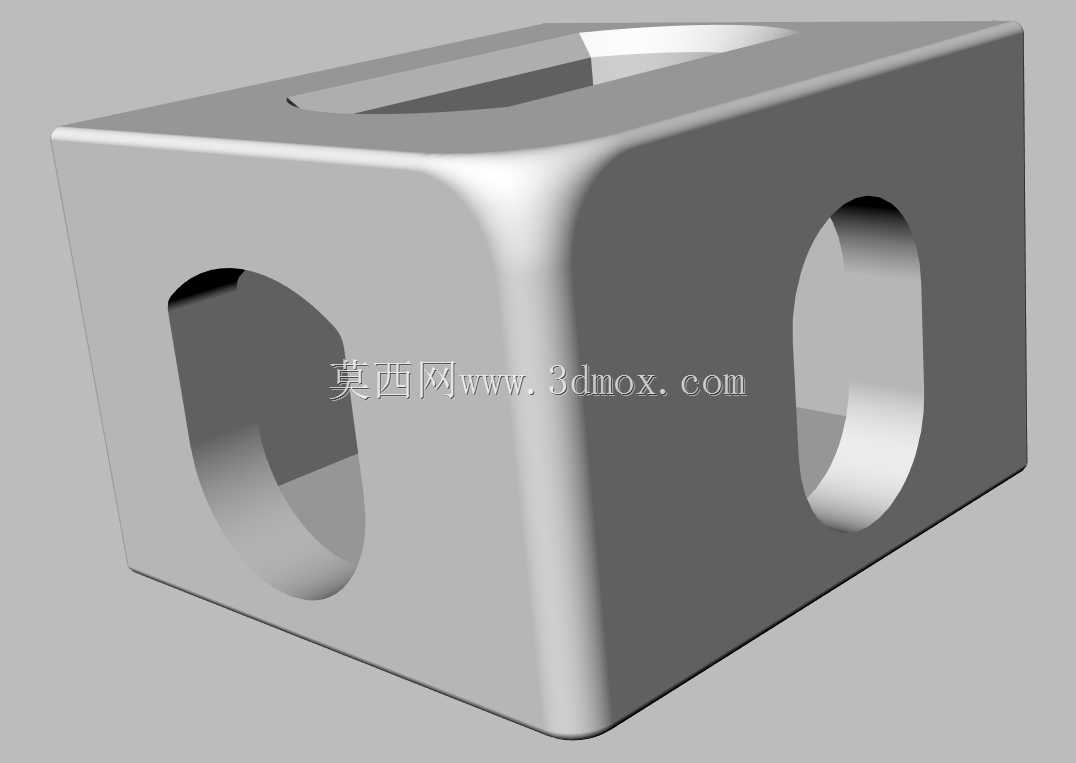

ISO标准集装箱角件结构三维设计

在集装箱制造与多式联运装备体系中，角件是承担堆码、吊装、栓固、定位核心功能的关键受力构件，本次设计的角件严格遵循ISO 1161标准的尺寸与形位公差要求，适配标准海运集装箱、铁路联运集装箱的角部装配需求。从实际工况出发，集装箱在堆场多层堆码时，上下层角件的端面需要承受整箱满载的垂直载荷，角件内部的空腔结构需要匹配吊具转锁的插入尺寸，侧面的开孔则用于船舶、铁路平车运输时的扭锁固定，同时在公路运输环节，角件也是车架锁具对接的核心定位基准。设计过程中首先明确了角件的安装边界：角件与集装箱角柱、顶梁、底梁的焊接贴合面预留了标准焊接收缩余量，三个外露方向的开孔位置完全对齐标准锁具的作业空间，避免现场吊装、栓固时出现干涉。结构上采用圆角过渡的块体构型，棱边的大圆弧设计一方面可以降低铸造环节的应力集中，减少角件在冲击载荷下的开裂风险，另一方面也能避免作业过程中尖锐棱边对操作人员、吊具索具的剐蹭损伤。不同于早期非标准角件的随意开孔设计，本次设计的三个方向开孔的孔径、孔位深度、孔边倒角都经过受力校核，垂直方向的顶吊孔可承受额定起重量下的斜向拉力，侧孔可承受运输过程中的横向栓固载荷，底端面的堆码接触面平面度控制在标准要求范围内，保证多层堆码时的载荷均匀传递。在建模阶段，角件的内部空腔做了等壁厚处理，在满足强度要求的前提下控制铸件重量，同时所有内壁转角都做了铸造工艺圆角，适配砂型铸造的拔模与充型要求，避免出现浇不足、缩孔等铸造缺陷。对于集装箱整箱装配而言，角件的位置精度直接决定了整箱的互换性，不管是不同厂家生产的同规格集装箱，还是不同运输场景下的锁具对接，都要求角件的外部轮廓、开孔位置完全统一，因此建模时所有基准都以角件的三个互相垂直的外端面为设计基准，与整箱的角部装配基准完全重合，减少后续生产环节的尺寸链换算误差。实际应用中，这类标准角件不仅用于新建集装箱的生产，也可用于老旧集装箱的角部损坏更换，替换时只需对齐原有角柱的焊接端面即可完成装配，无需额外改制锁孔位置，可大幅降低维修环节的作业时长。
