多关节仿生人形机械作业装置结构设计

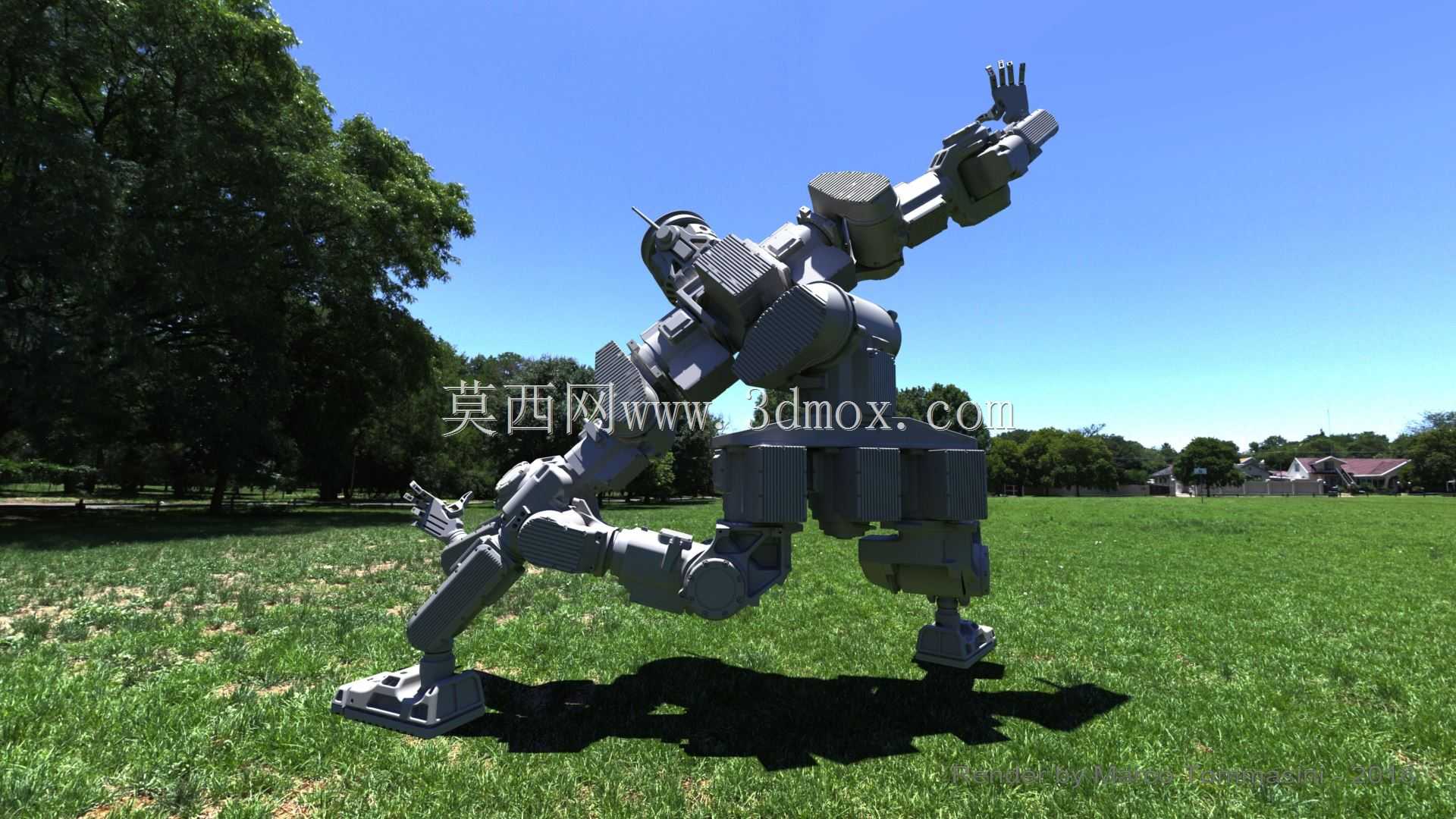

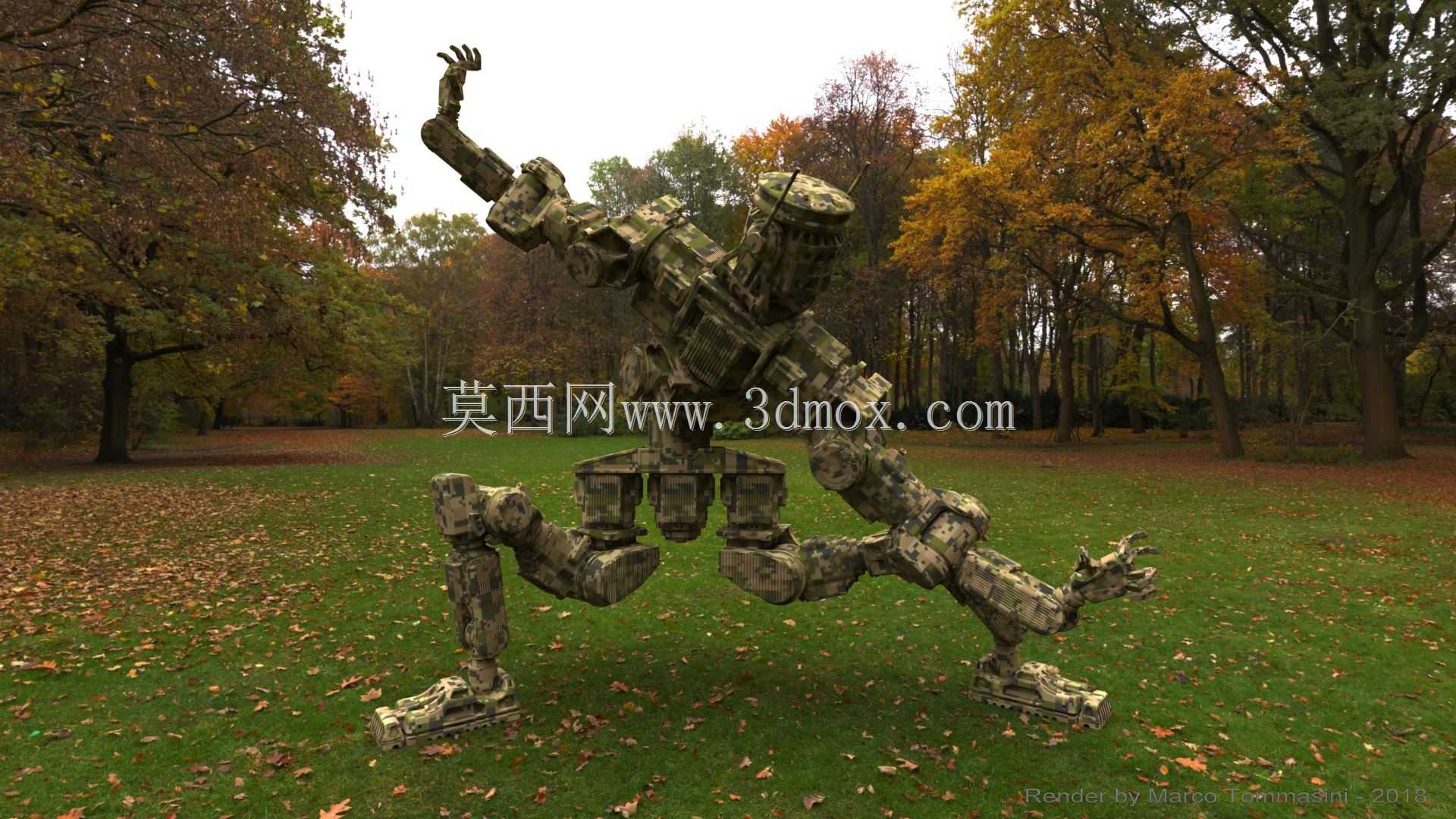

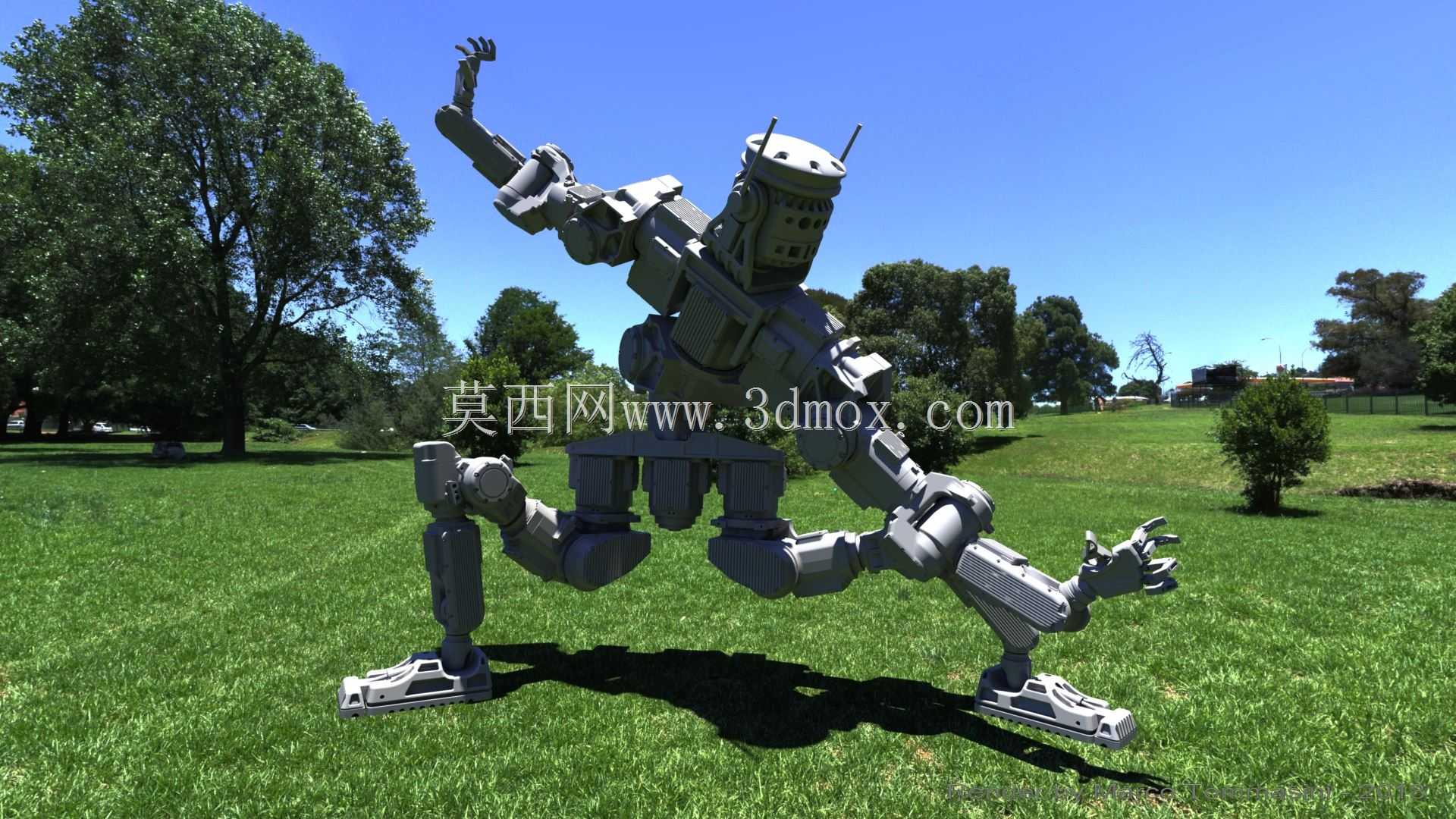

这款多关节仿生人形机械装置的设计，核心参考了人体肢体运动的自由度分布，可适配复杂非结构化场景下的作业需求，区别于传统固定基座工业机械臂的作业边界限制，其双足支撑的结构形式能够在存在起伏、障碍物的地面环境完成站位调整，拓展作业覆盖范围。从结构设计逻辑来看，上肢部分共设置七个自由度，肩部分别配置俯仰、偏航、旋转三个转动副，肘部设置屈伸自由度，腕部集成三个方向的转动调节结构，可模拟人类手臂的伸展、抓取、扭转动作，末端执行器采用仿人手指分节设计，单根手指设置三个转动关节，能够适配不同外形轮廓的工件抓取，无论是规则的工业零部件，还是异形的工具、物料都能形成稳定的包覆夹持力。下肢部分的关节配置兼顾支撑稳定性与动作灵活性，髋部设置三个方向的转动自由度，膝部配置屈伸结构，踝部集成两个方向的角度调节功能，可在作业过程中通过重心调整维持整机平衡，配合腰部的回转关节，上半身可实现180度范围内的作业方位切换，无需整体移动基座即可覆盖身前较大范围的作业区域。在实际工业场景应用中，这类装置可替代人工进入高危作业环境，比如存在高温、辐射、有毒有害介质的作业工位，完成设备检修、物料转运、应急处置类操作；也可适配多品种小批量的柔性生产场景，通过更换末端执行模块，完成装配、搬运、检测等不同工序的作业任务，无需针对单一场景定制专用工装设备。设计过程中对各关节的运动干涉做了全行程校验，肢体伸展状态下最大作业半径可达1.8米，蹲伏状态下整机高度可压缩至0.9米，能够进入低矮狭窄的设备间隙完成作业，双足支撑的接地面积经过优化，静态作业时可承受末端15公斤的负载，动态动作过程中负载能力不低于8公斤，各关节的传动结构采用内置式布局，避免外部管线在运动过程中发生剐蹭、缠绕，适配复杂现场的使用需求。整体结构的模块化设计思路，也让后期的维护更换更加便捷，关节模块、肢体段、末端执行器都可单独拆解替换，降低运维成本，各运动副的限位结构做了冗余设计，避免超行程运动造成的结构损坏，适配长时间连续作业的工况要求。
