本田CB550摩托车发动机精细三维建模作品

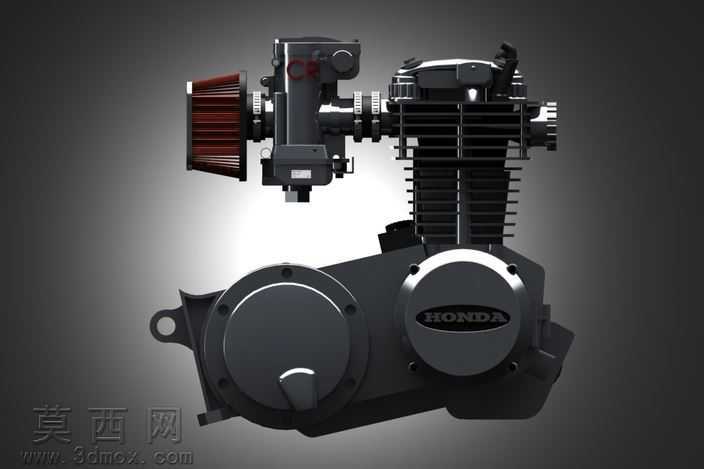

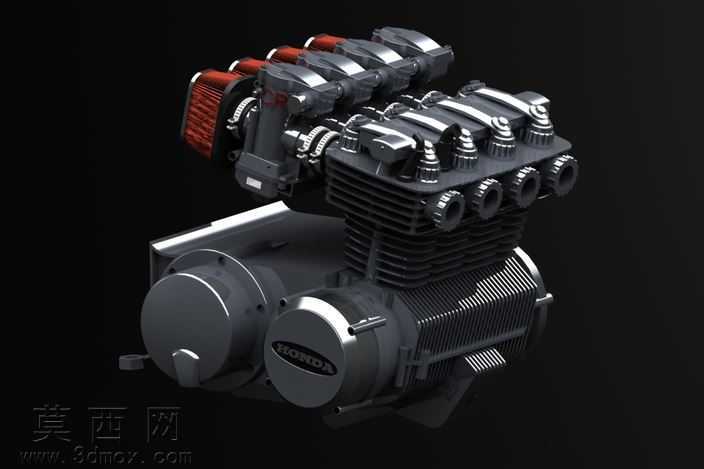

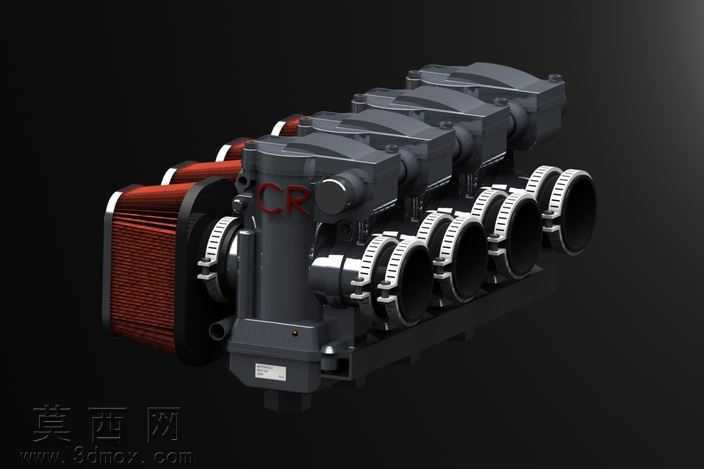

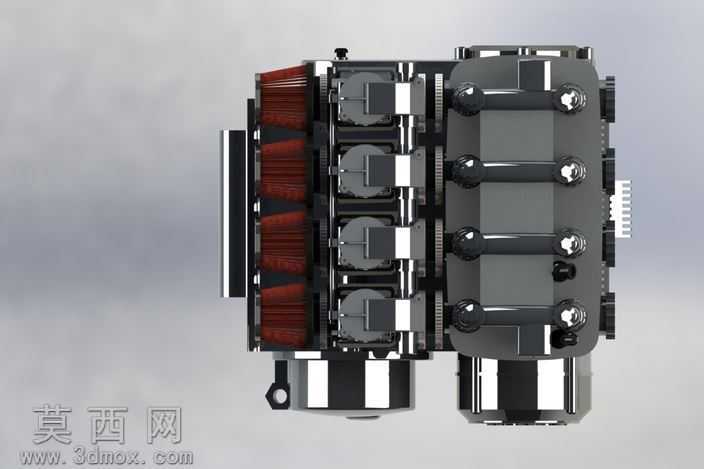

本作品为本田CB550摩托车发动机的高精度三维建模成果，建模过程以还原经典直列四缸摩托引擎的真实结构为核心目标，依托SolidWorks三维建模环境完成全参数化零件搭建与整机装配。建模阶段首先梳理该款引擎的结构逻辑：针对直列四缸风冷动力单元的布局特征，先完成曲轴箱主体的基准定位，对箱体上的散热鳍片采用阵列特征实现等距排布，保证每一片鳍片的厚度、间距与实物完全匹配，同时还原箱体侧盖的HONDA标识浮雕细节，通过包覆特征实现标识与箱体曲面的完美贴合。针对气缸头部分，逐一搭建进排气道、气门安装座、火花塞安装位的结构，对顶部的气门室盖做分件处理，还原每一颗固定螺栓的位置与外形特征，保证装配关系符合真实机械逻辑。对于配套的化油器组与空气过滤器组件，单独完成子装配体建模：化油器的节气门结构、油室外形、连接法兰的螺栓孔位都做了精细化还原，空滤器的红色滤芯外壳采用曲面建模完成弧面过渡，还原外壳上的散热格栅与固定卡扣结构，同时搭建化油器与气缸头之间的进气歧管，保证管路连接的密封性与走向完全符合实车布局。渲染阶段采用深色背景突出金属材质质感：曲轴箱、气缸头等铸铝部件赋予哑光磨砂金属材质，调整粗糙度参数还原铸铝表面的细微颗粒感；散热鳍片边缘做轻微高光处理，强化结构的层次感；化油器、气门室盖等机加工部件赋予亮面金属材质，模拟抛光铝合金的反光效果；空滤器外壳赋予半哑光红漆材质，还原原厂配件的漆面质感；螺栓、弹簧等小零件赋予镀锌金属材质，区分不同部件的材质差异。装配阶段严格遵循真实发动机的装配层级，从曲轴、连杆等内部运动部件到外部覆盖件、附件逐一匹配装配约束，还原各部件之间的配合间隙，保证整机模型可用于结构展示、装配教学等场景，完整复现这款经典老式摩托引擎的机械美感与结构特征。
