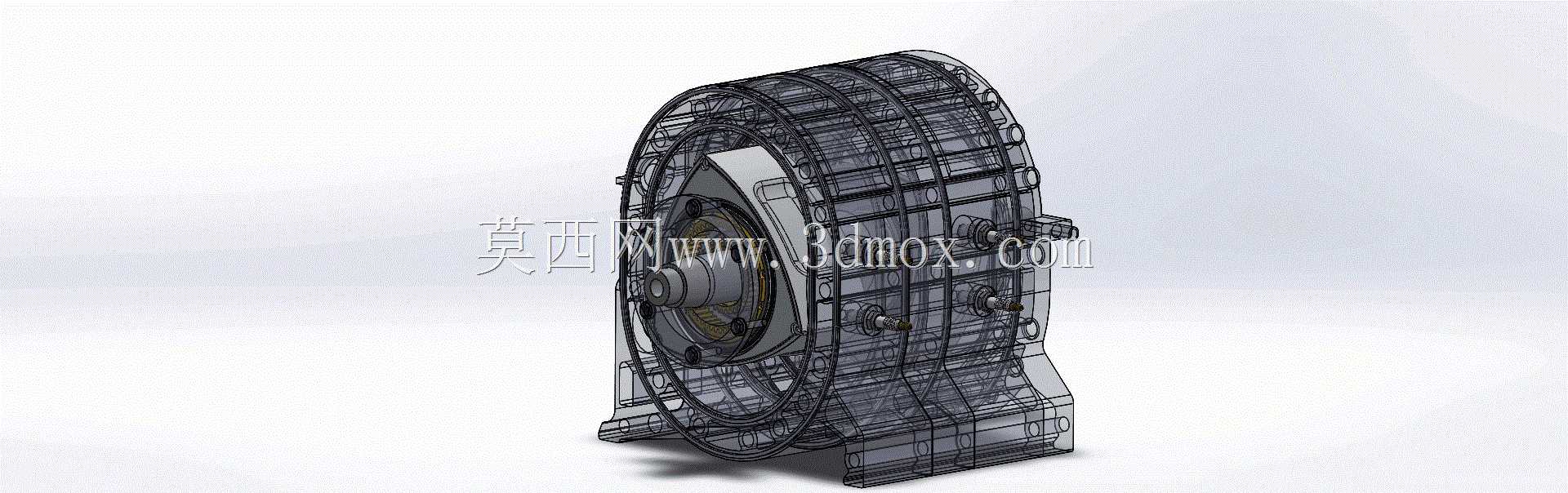

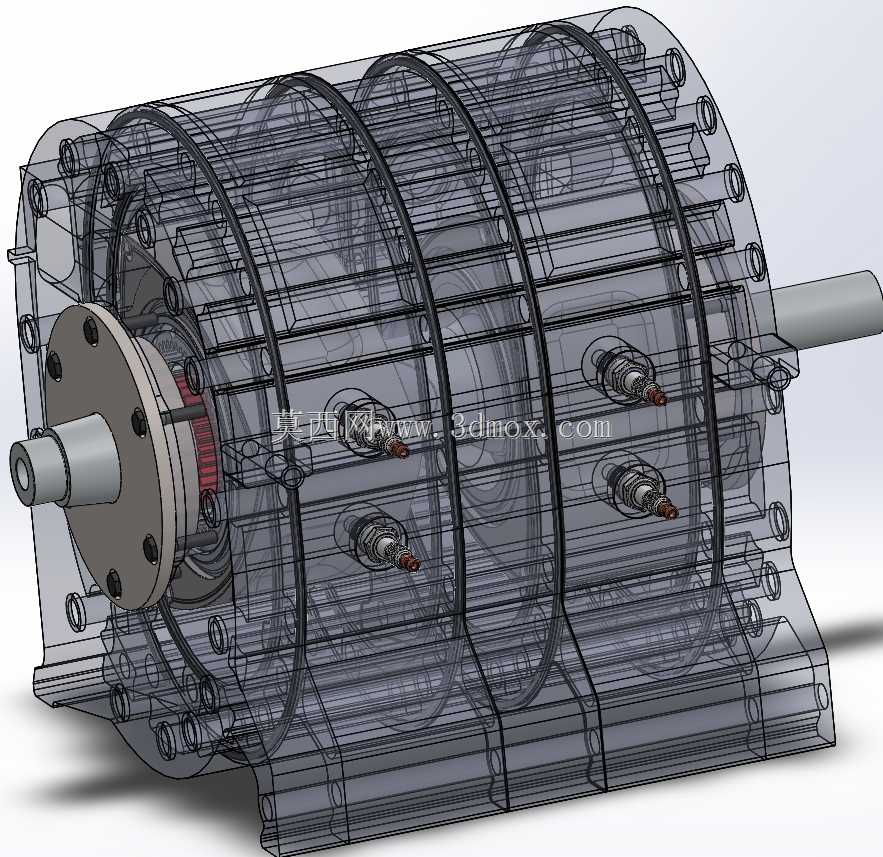

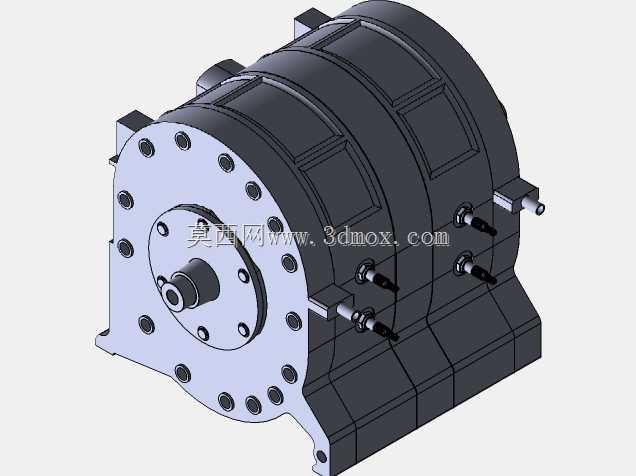

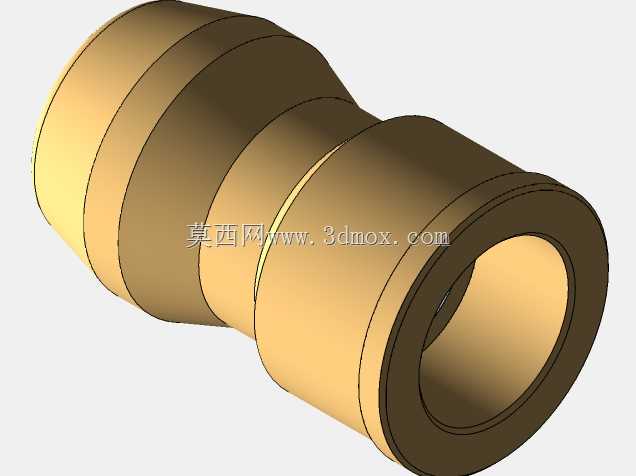

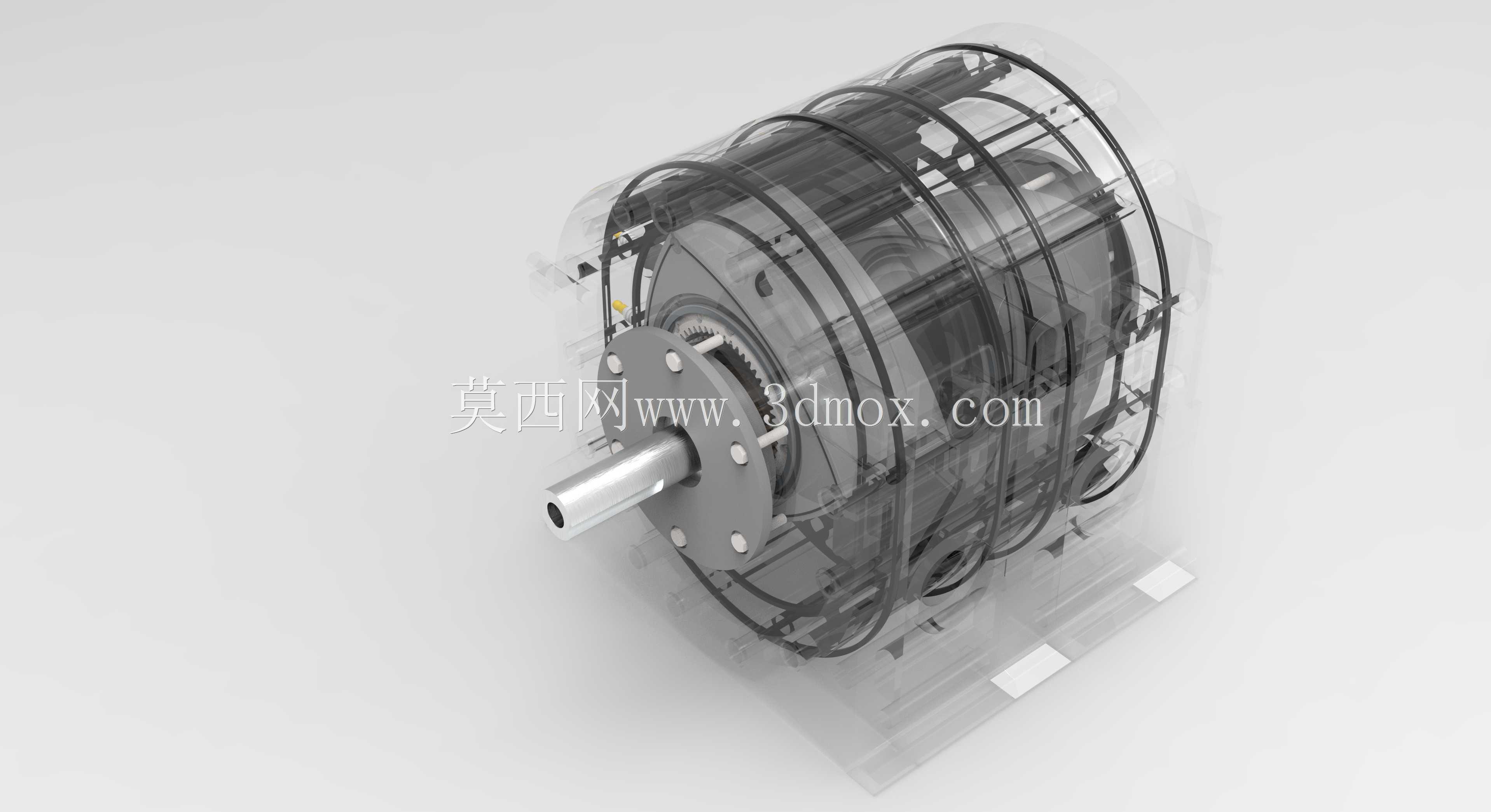

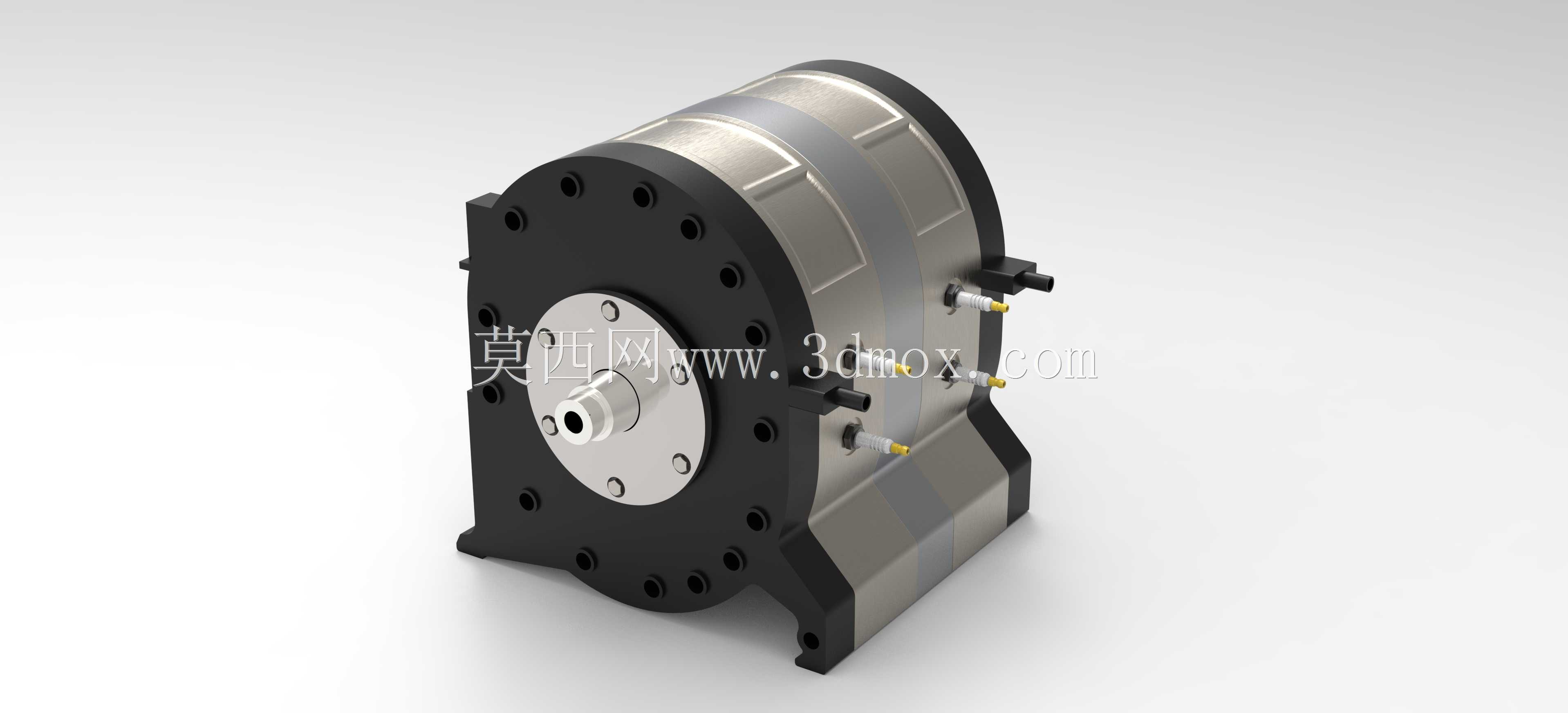

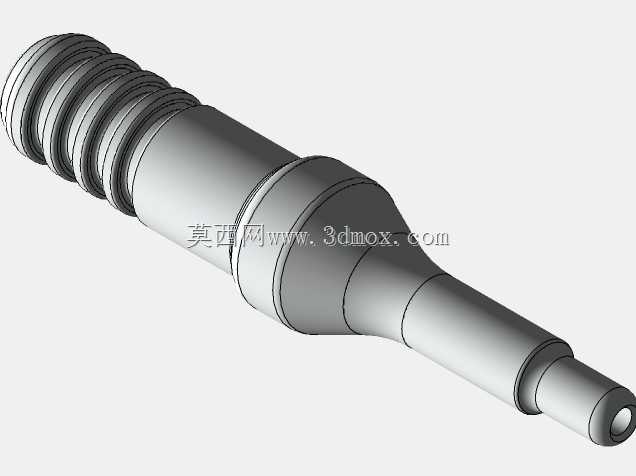

三角转子旋转式内燃动力装置结构

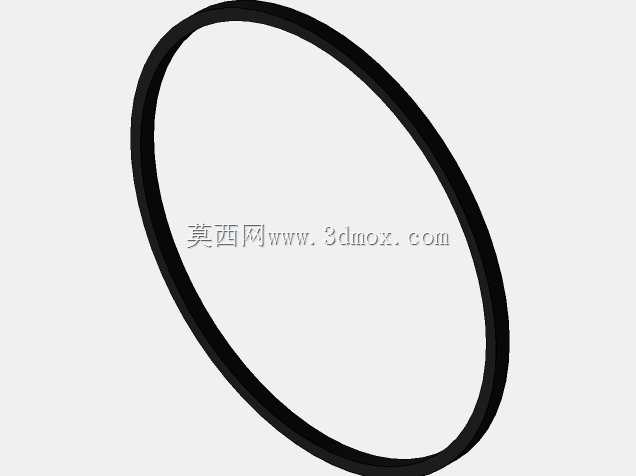

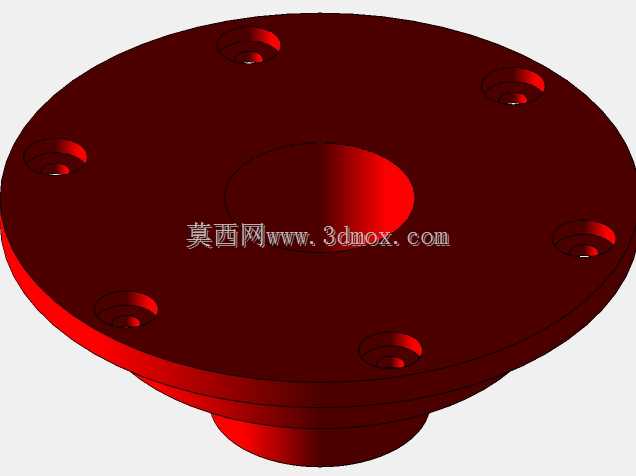

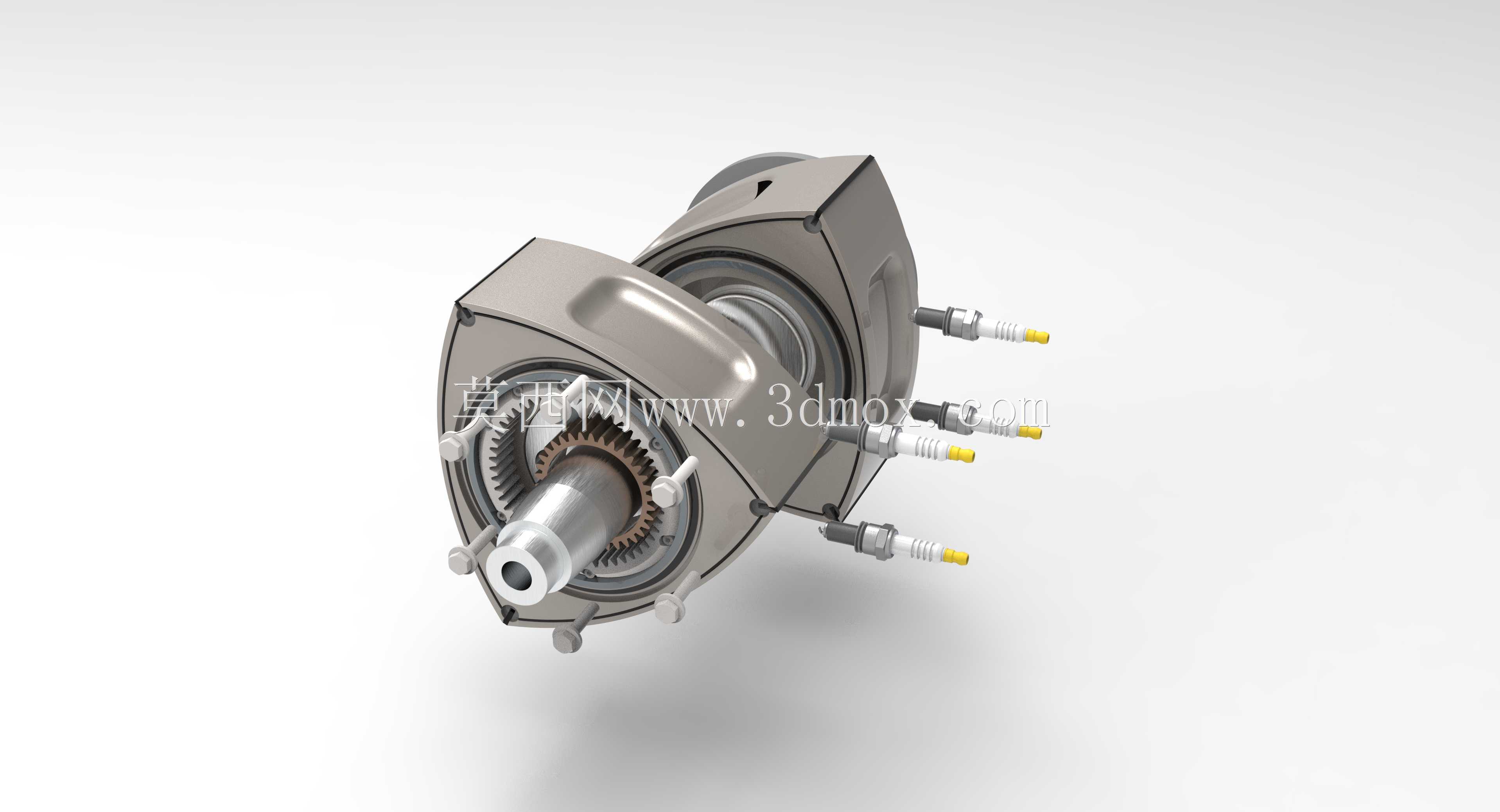

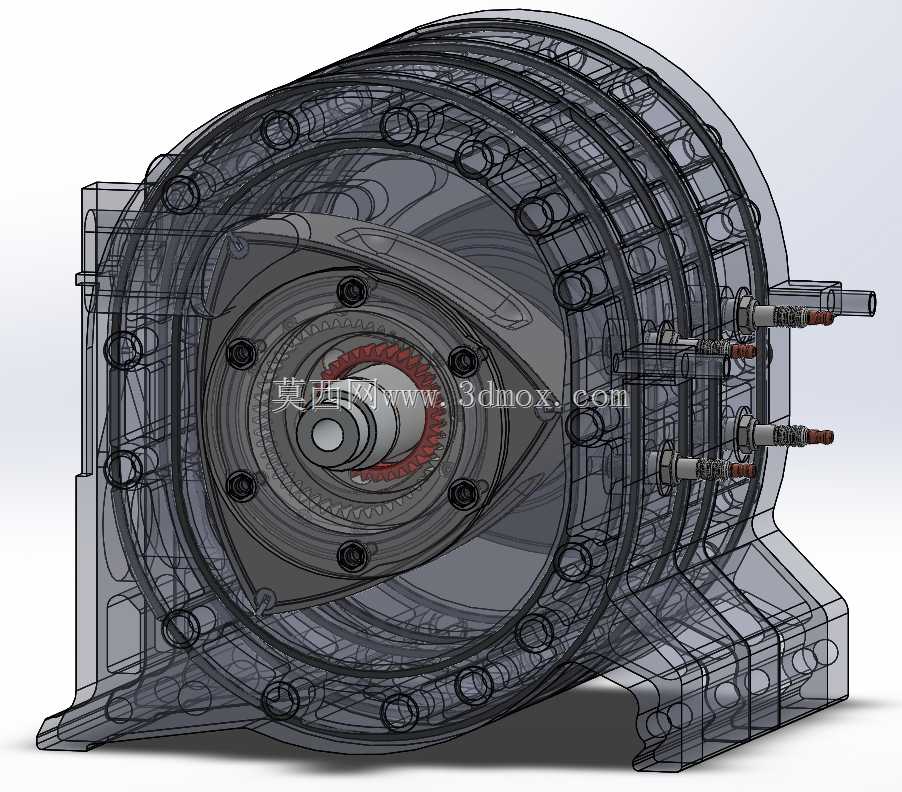

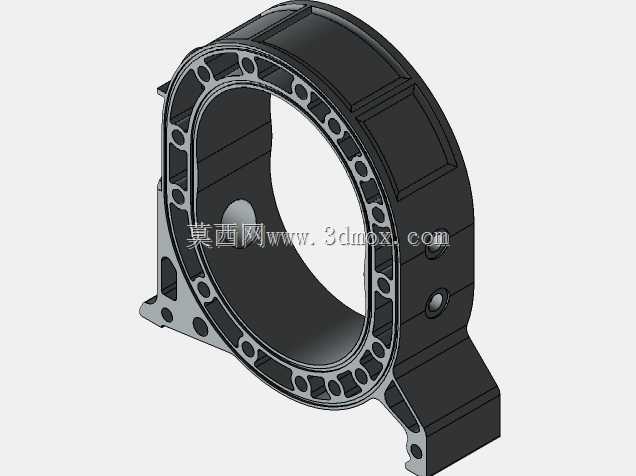

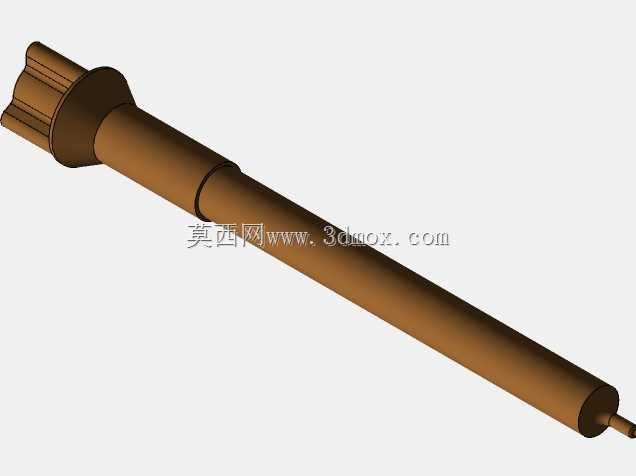

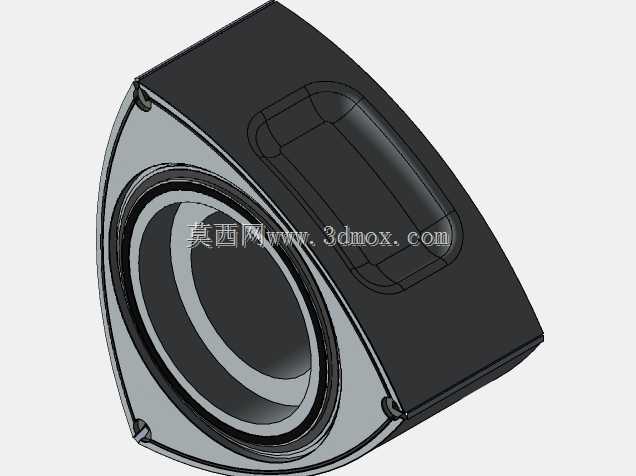

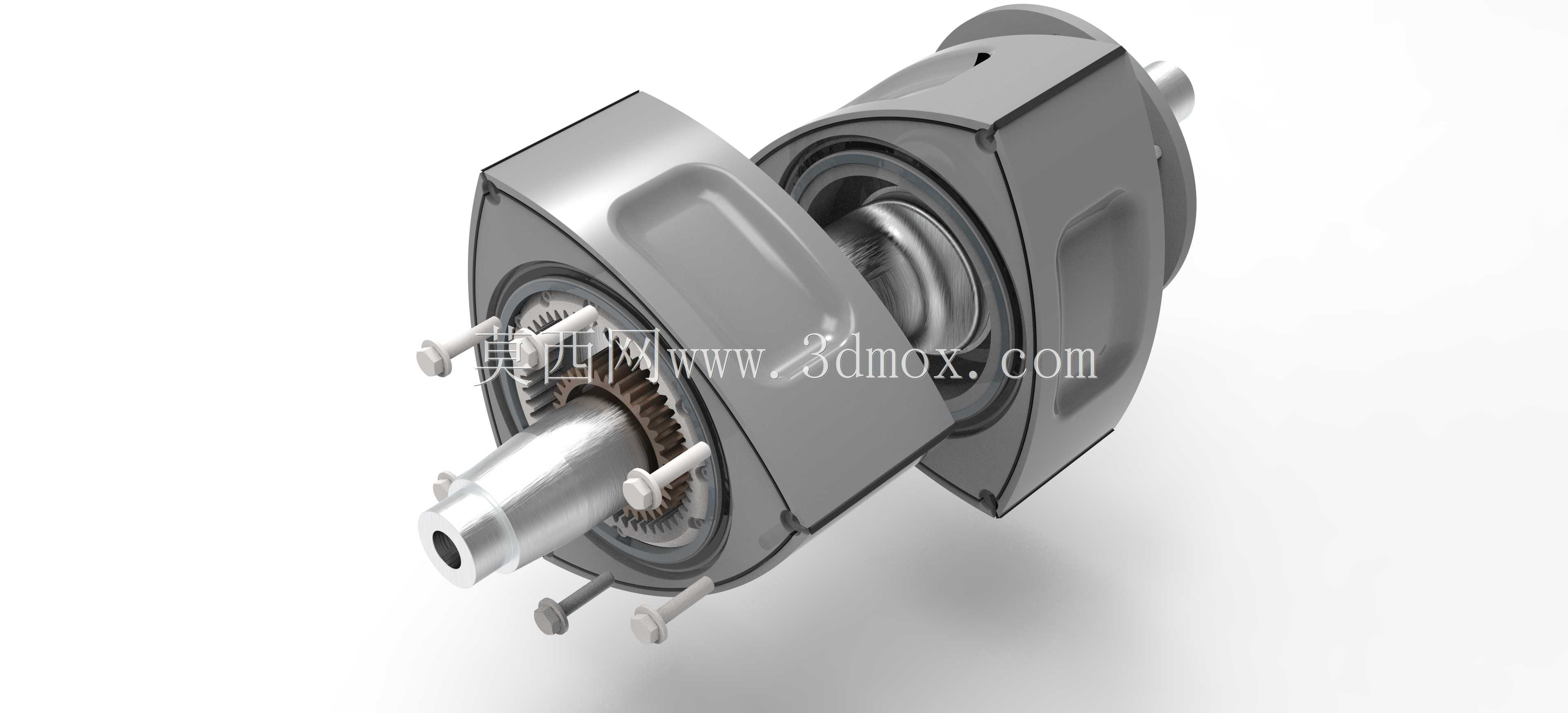

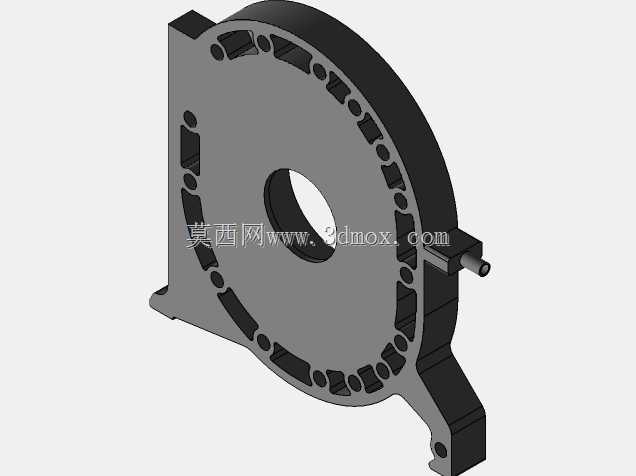

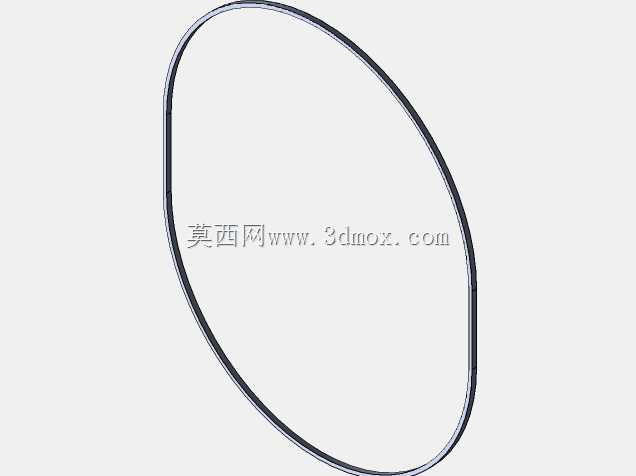

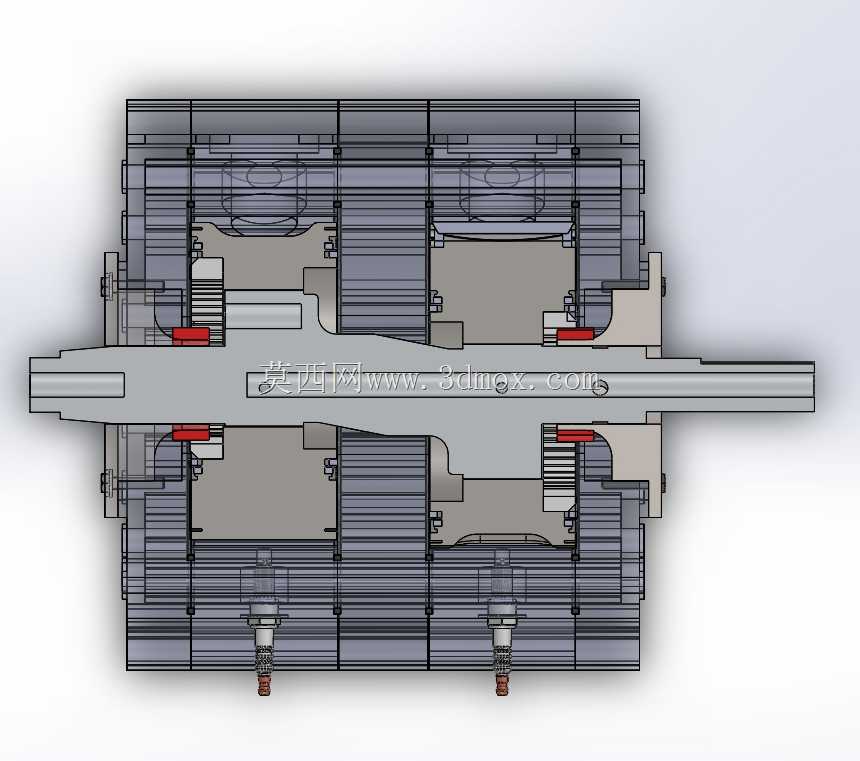

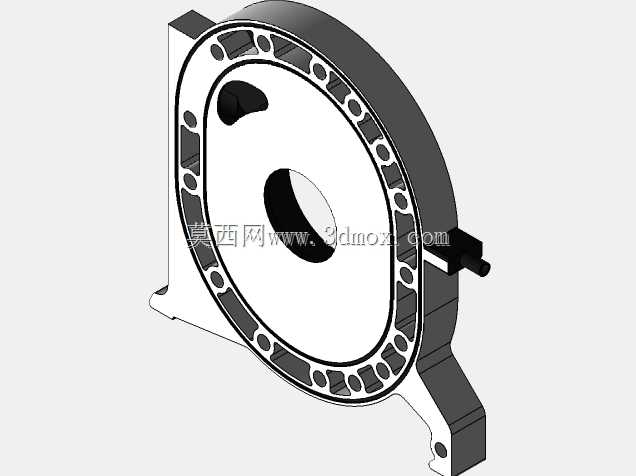

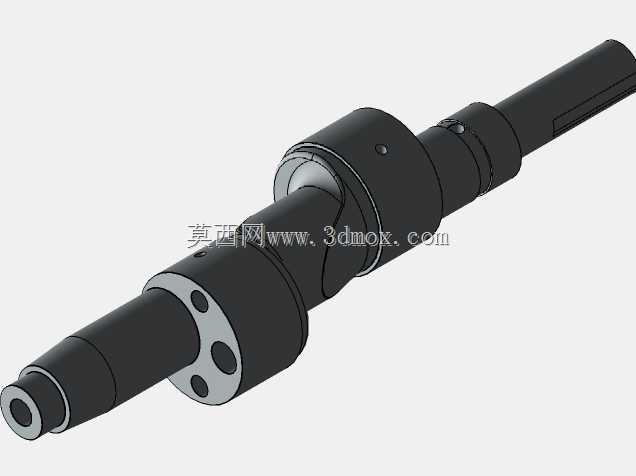

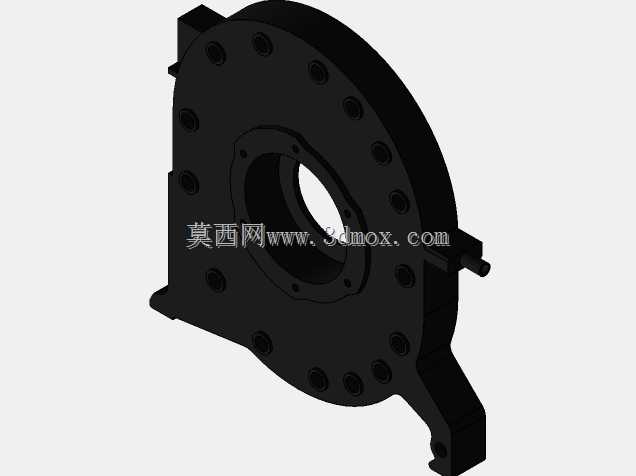

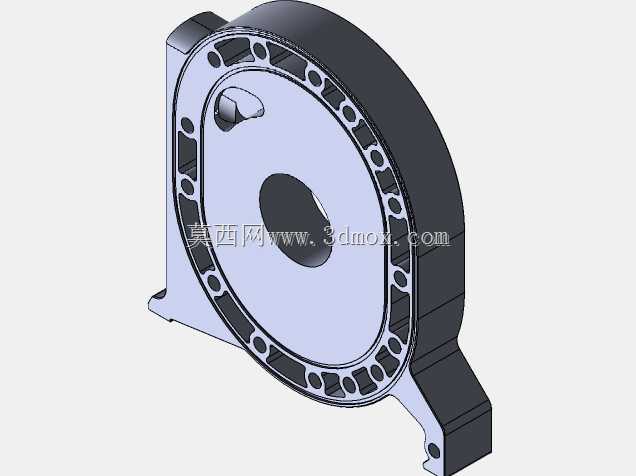

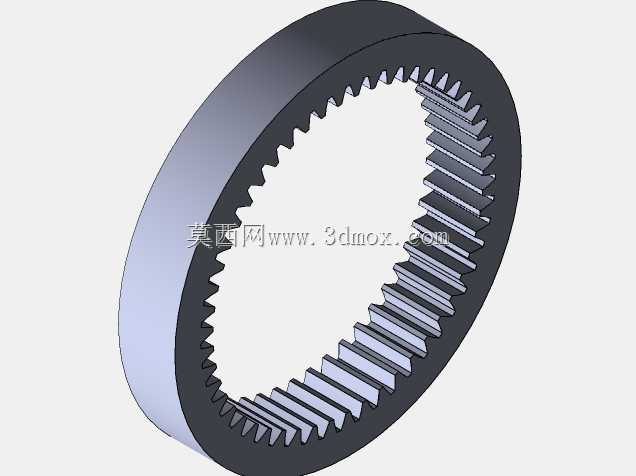

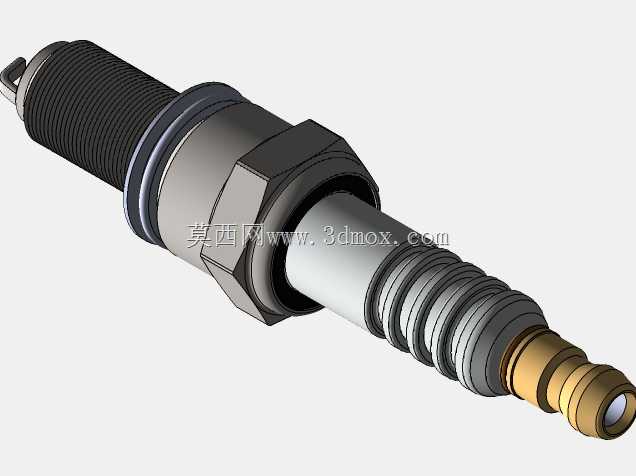

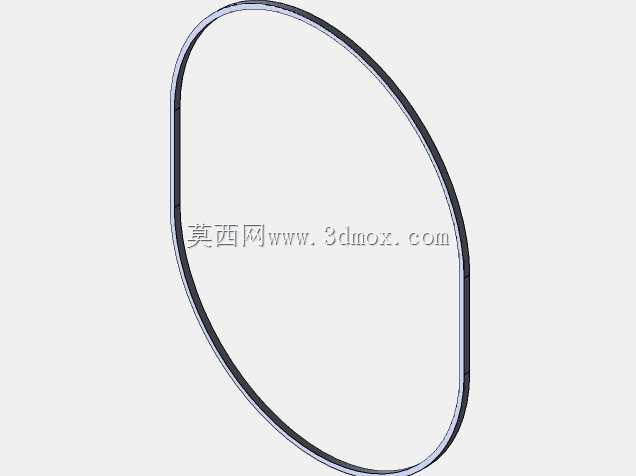

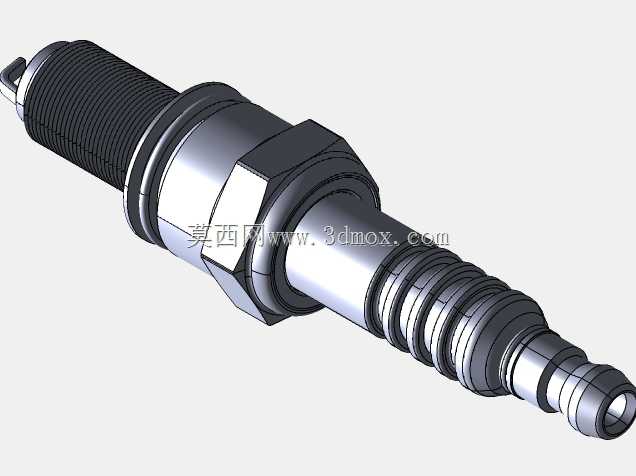

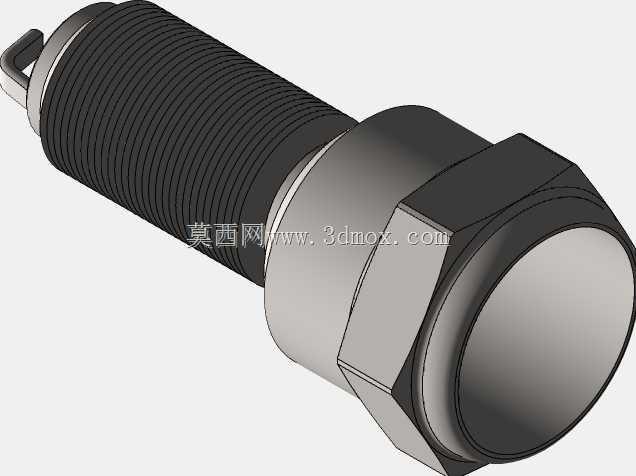

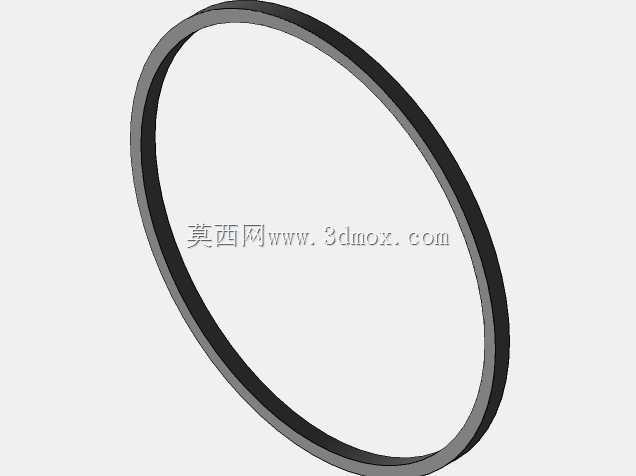

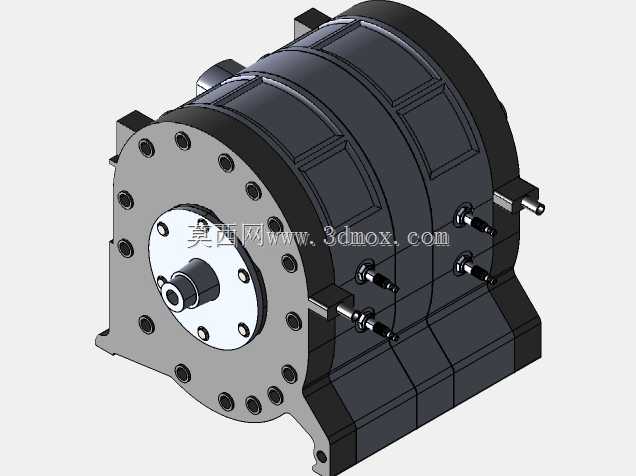

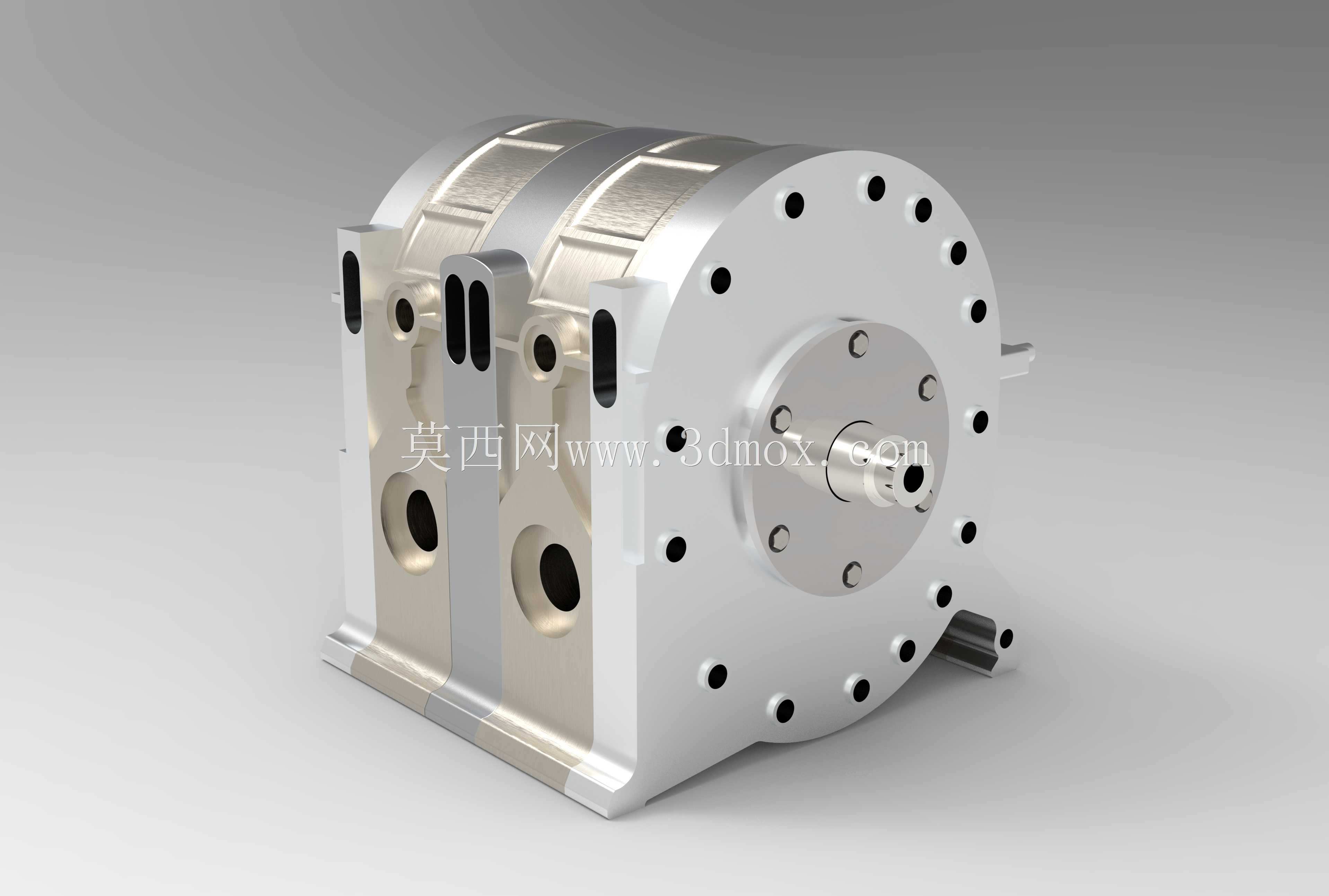

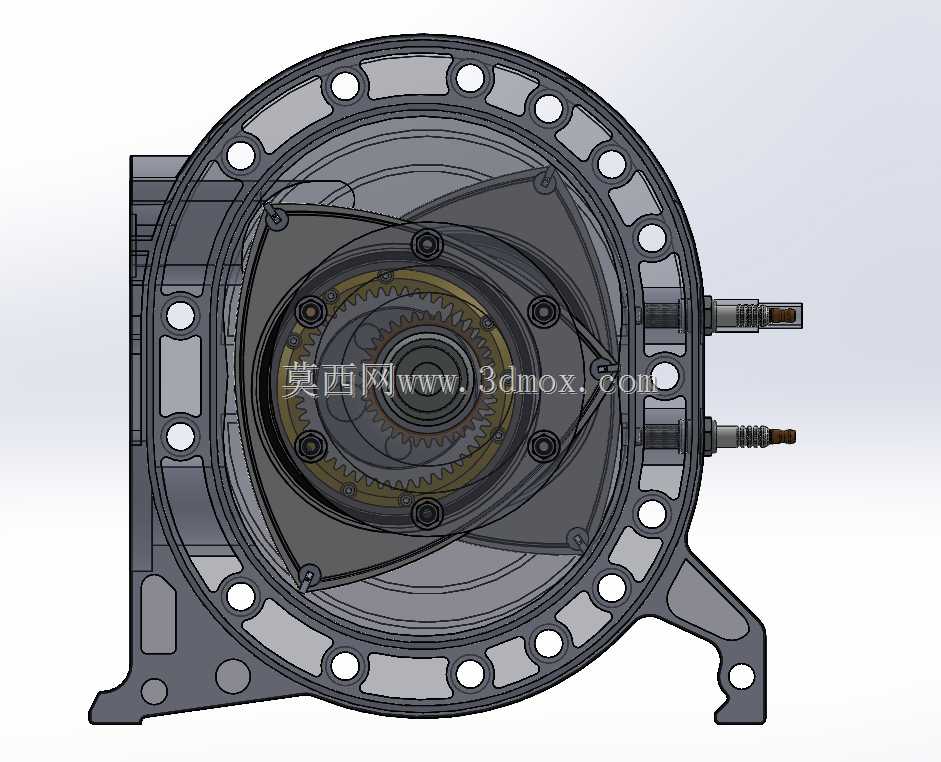

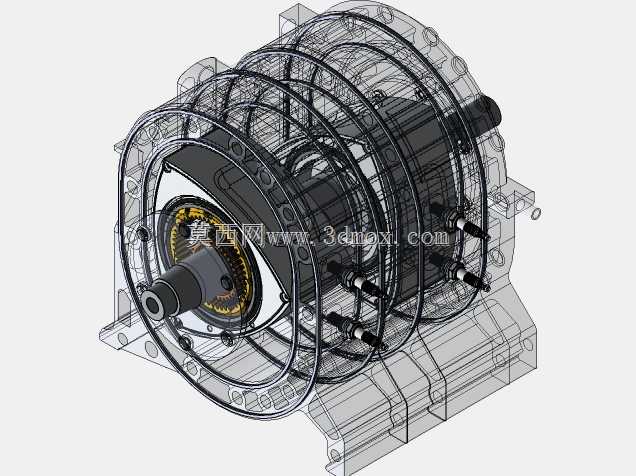

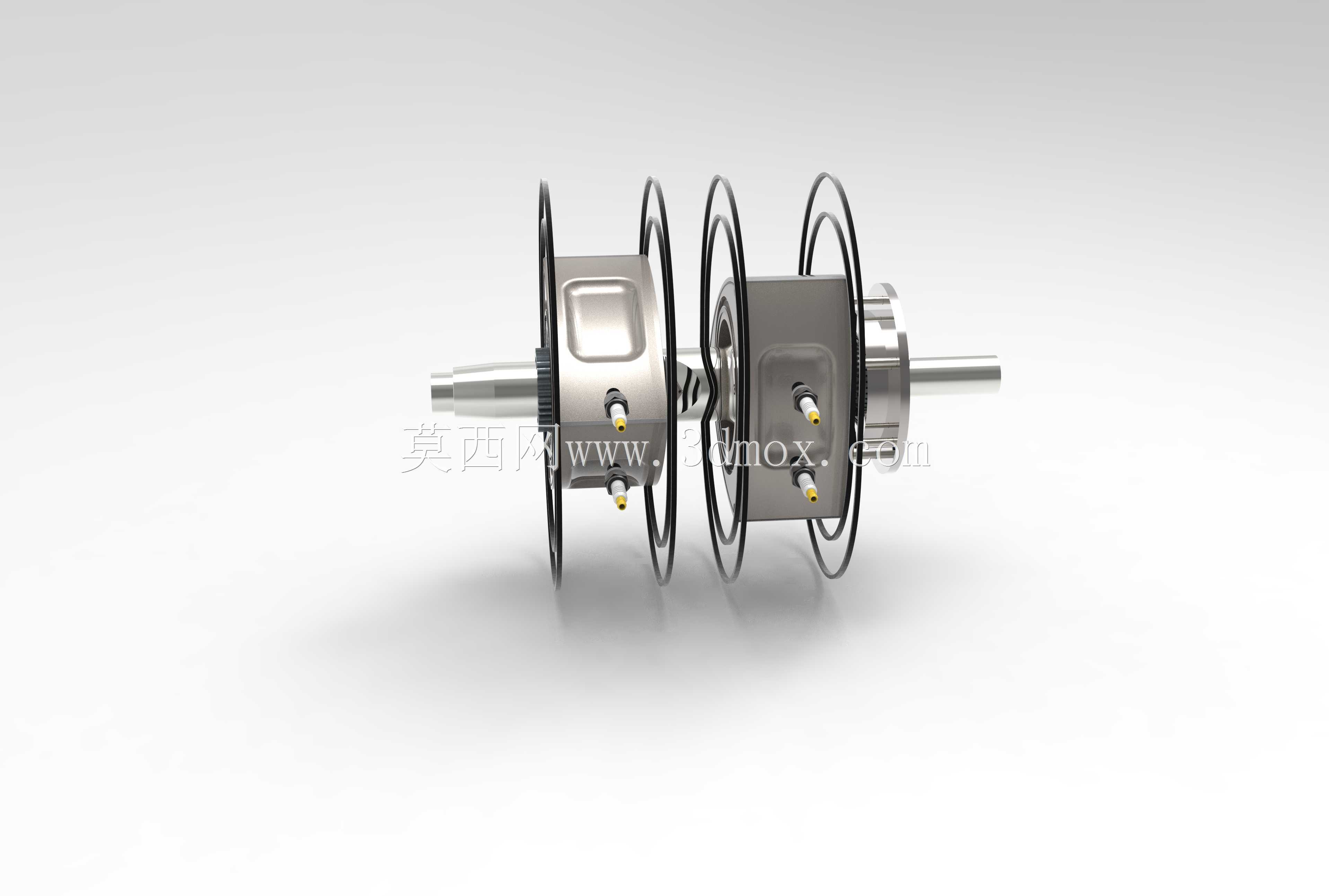

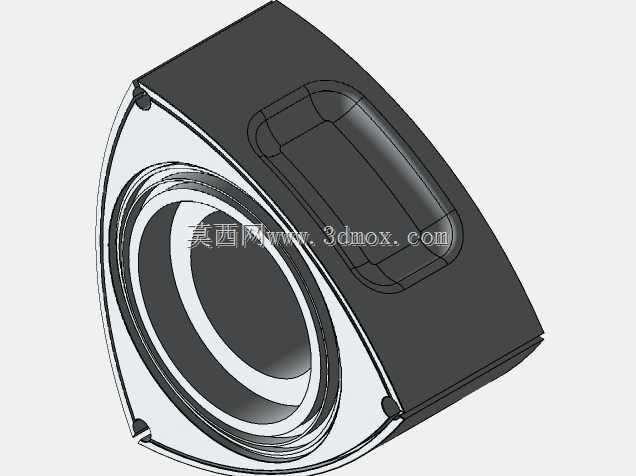

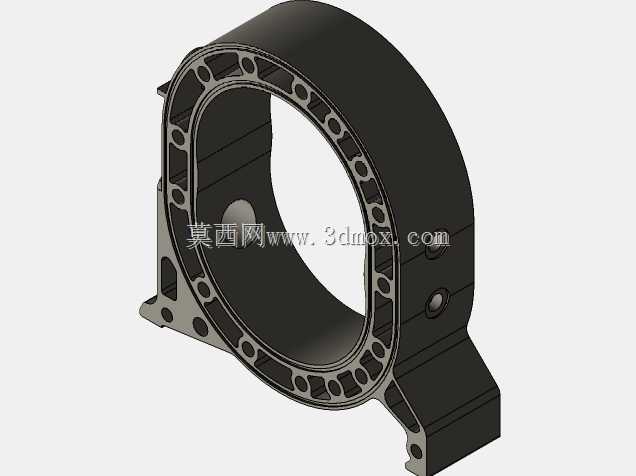

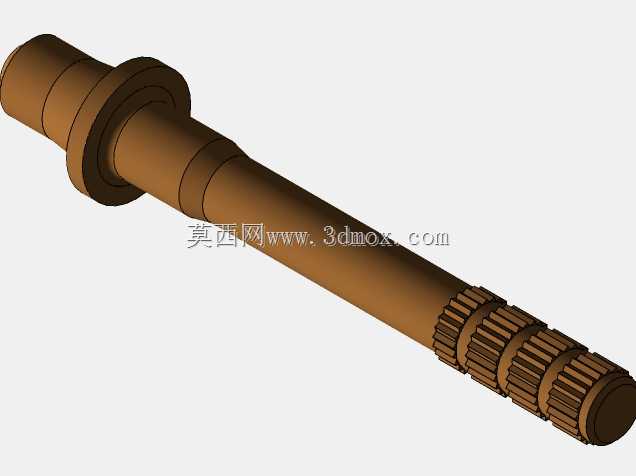

在小型轻量化动力配套场景中，这类三角转子结构的动力装置常被用于对轴向尺寸、自重有严格限制的特种装备、小型通航载具、改装竞速载具领域，相比传统往复式活塞动力单元，它没有复杂的曲柄连杆往复运动组件，运转过程中转动惯量分布更均匀，同功率输出工况下整机振动幅值能降低四成以上，整机轴向长度可比同排量四冲程活塞机缩短近三分之一，自重可降低25%左右，非常适合布置空间局促、对载荷重量敏感的安装场景。从结构设计逻辑来看，该动力装置的核心运动件为类莱洛三角轮廓的转子，转子通过内齿圈与输出轴上的固定外齿轮啮合，啮合传动比固定为3:1，也就是说转子每绕自身中心旋转一周，输出轴会同步旋转三周，每一个转子工作面在单次循环中都会依次完成进气、压缩、做功、排气四个奥托循环的工作过程，单转子每旋转一圈就能产生三次做功脉冲，动力输出的连续性远优于同缸数的往复活塞机，不需要配备大尺寸的飞轮来储存运转惯量就能维持稳定怠速。设计过程中需要重点管控转子与缸体型线的配合间隙，缸体为双圆弧长短幅外旋轮线轮廓，转子三个顶点处的密封片需要始终与缸体内壁保持贴合，同时要兼顾侧密封片与端盖平面的滑动密封性能，密封组件的磨损补偿结构直接决定了整机的压缩比保持能力与运行寿命。安装边界方面，这类动力装置的输出轴采用同轴布置结构，进排气口可设置在端盖或缸体侧壁位置，不需要复杂的气门配气机构，外围附属的点火组件、进排气接口、冷却流道都可以围绕缸体圆周方向紧凑布置，整机安装固定点可设置在端盖与缸体连接的法兰位置，安装面平面度公差需要控制在0.05mm以内，避免装配后缸体产生形变导致密封失效。需要注意的是，这类动力装置的燃烧室形状狭长，火焰传播路径较长，设计时需要匹配对应的点火位置与进排气相位，同时要考虑转子本身的冷却润滑通道布置，因为转子持续处于高温燃气环境中，内部的润滑油道需要持续带走热量，避免转子过热产生形变导致密封片卡滞。
