牵引式农田整地辊压作业机具结构设计

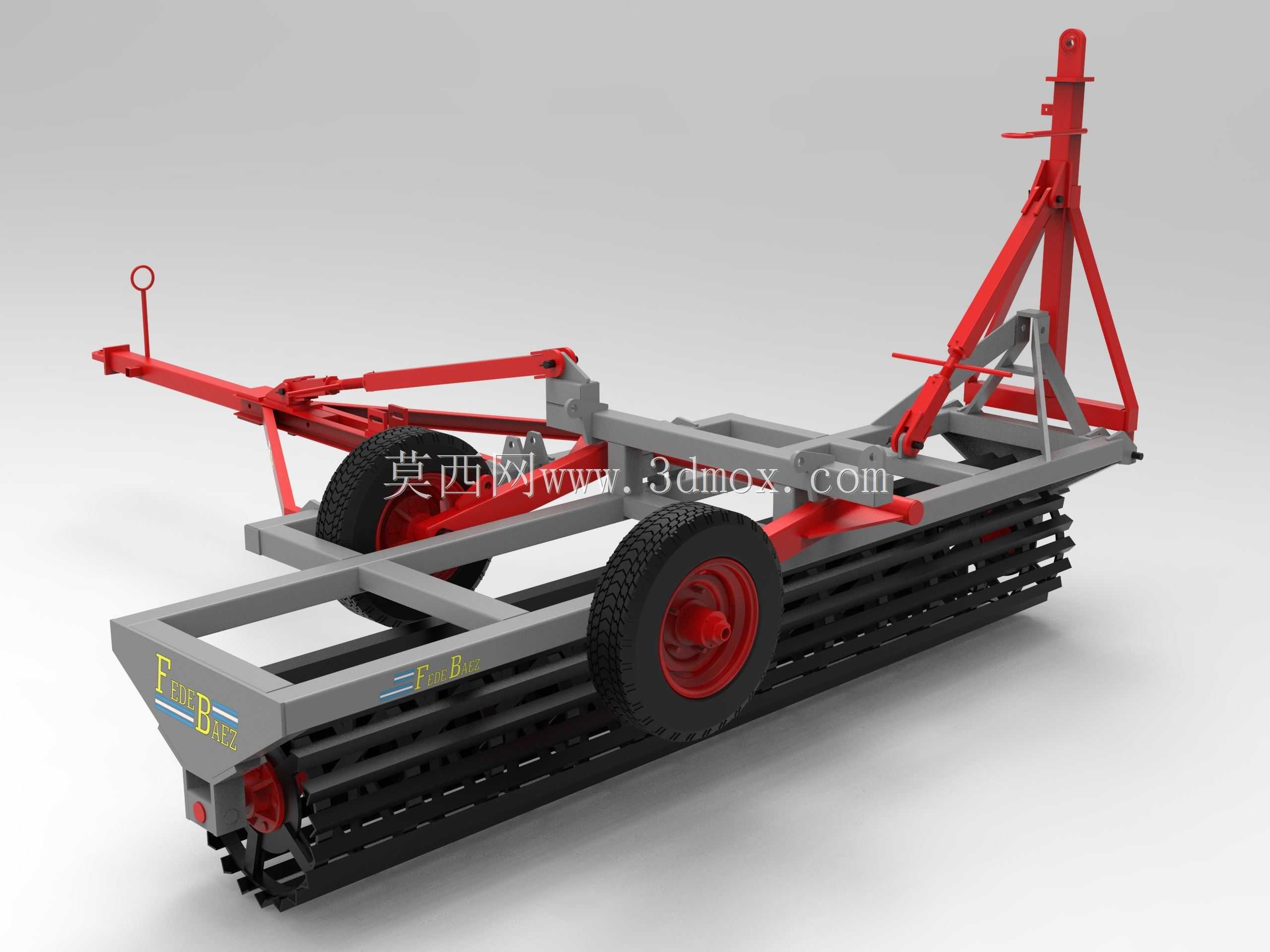

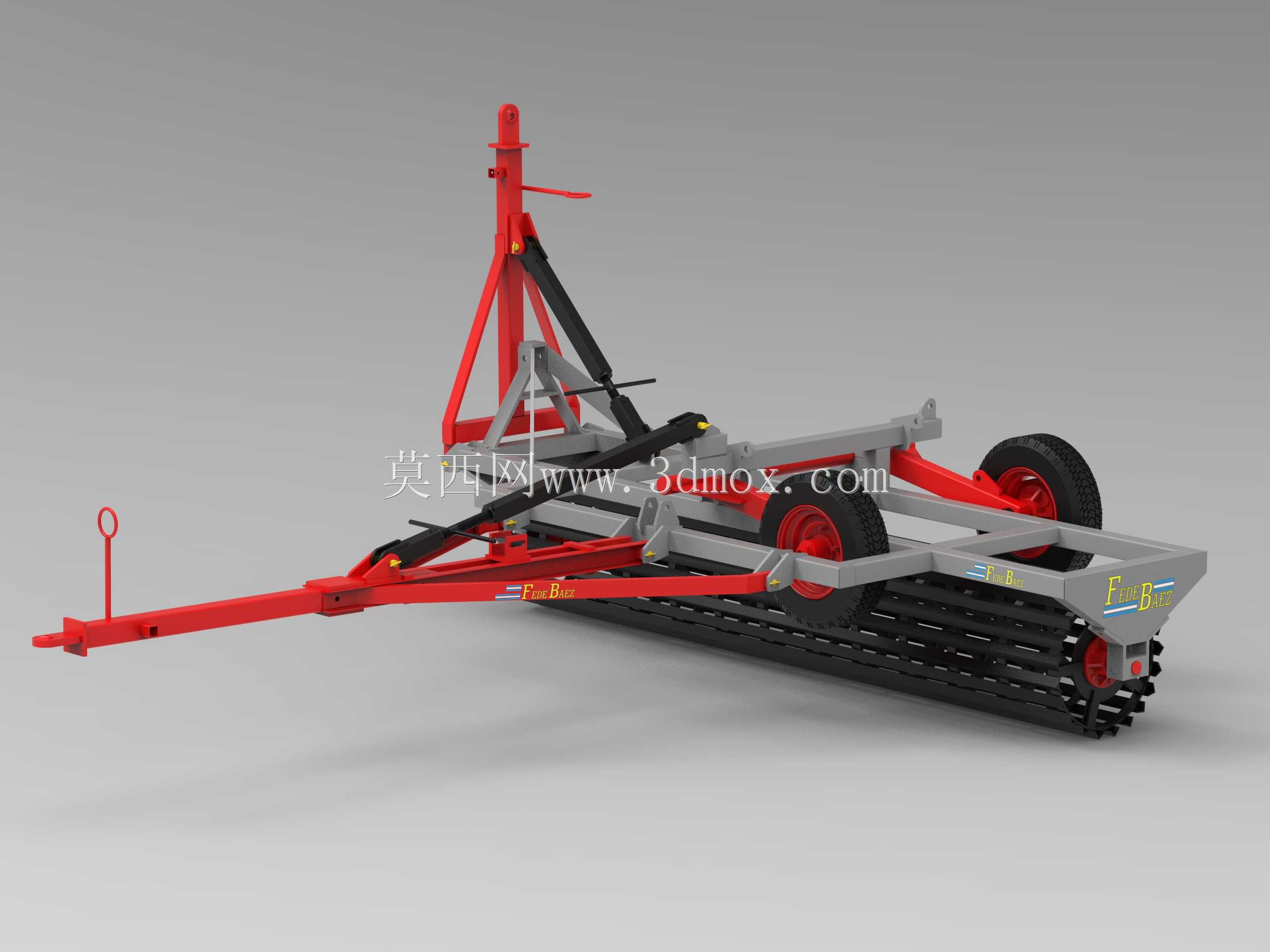

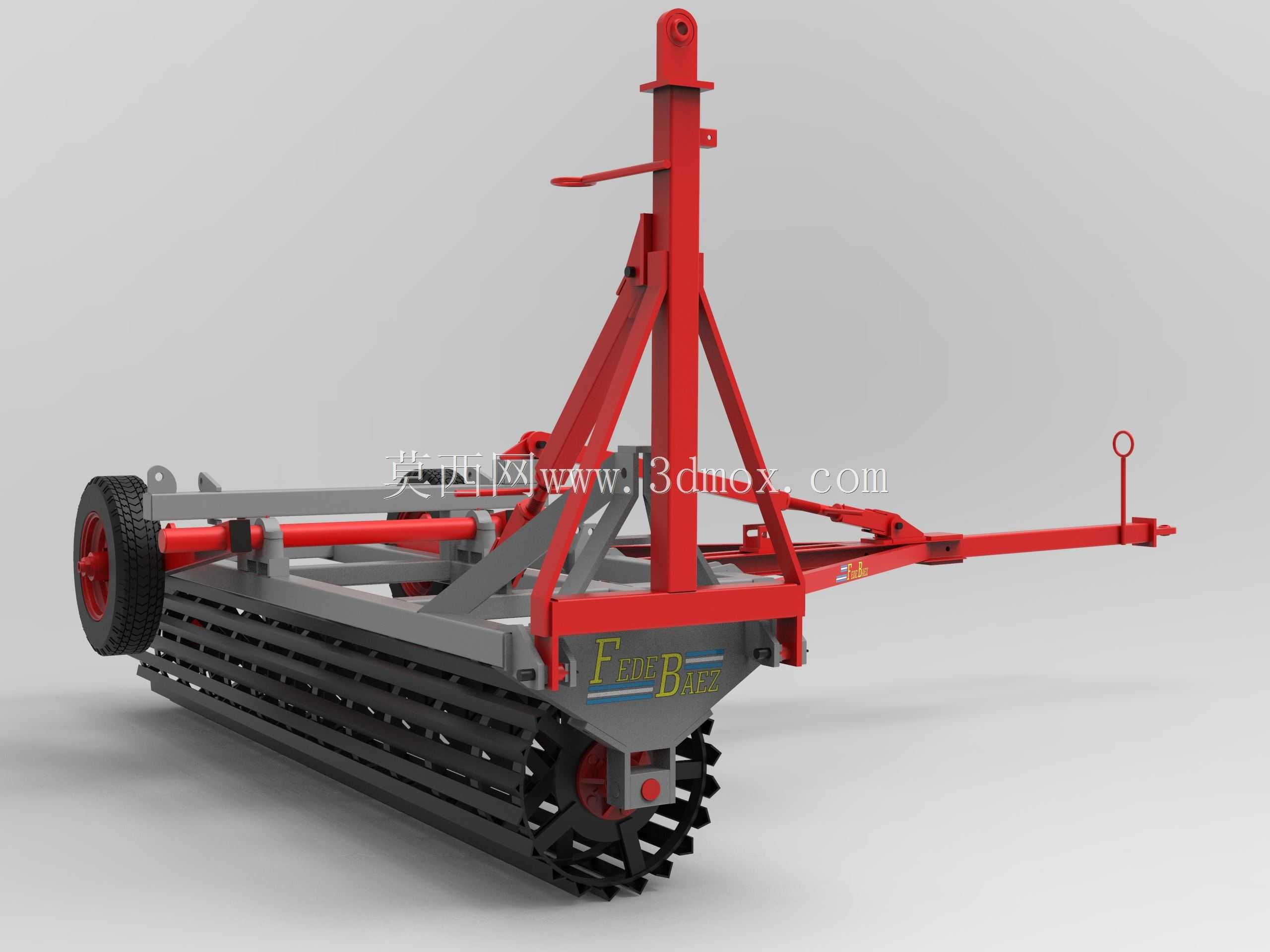

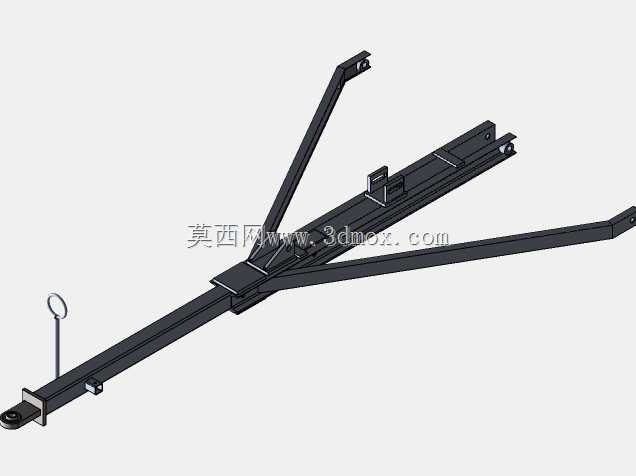

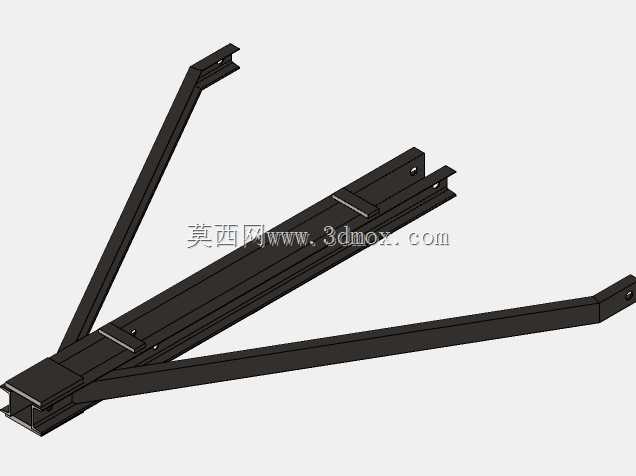

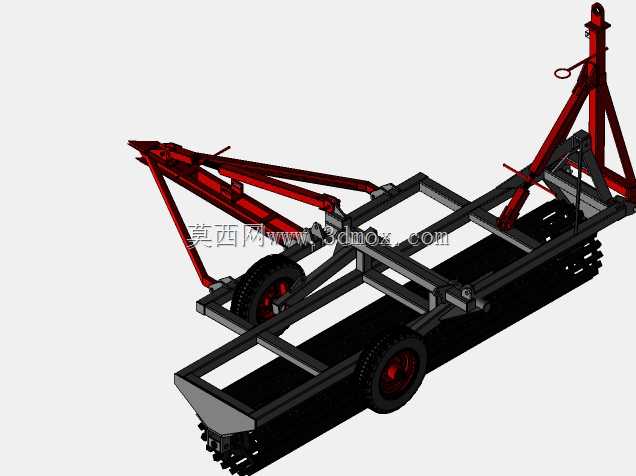

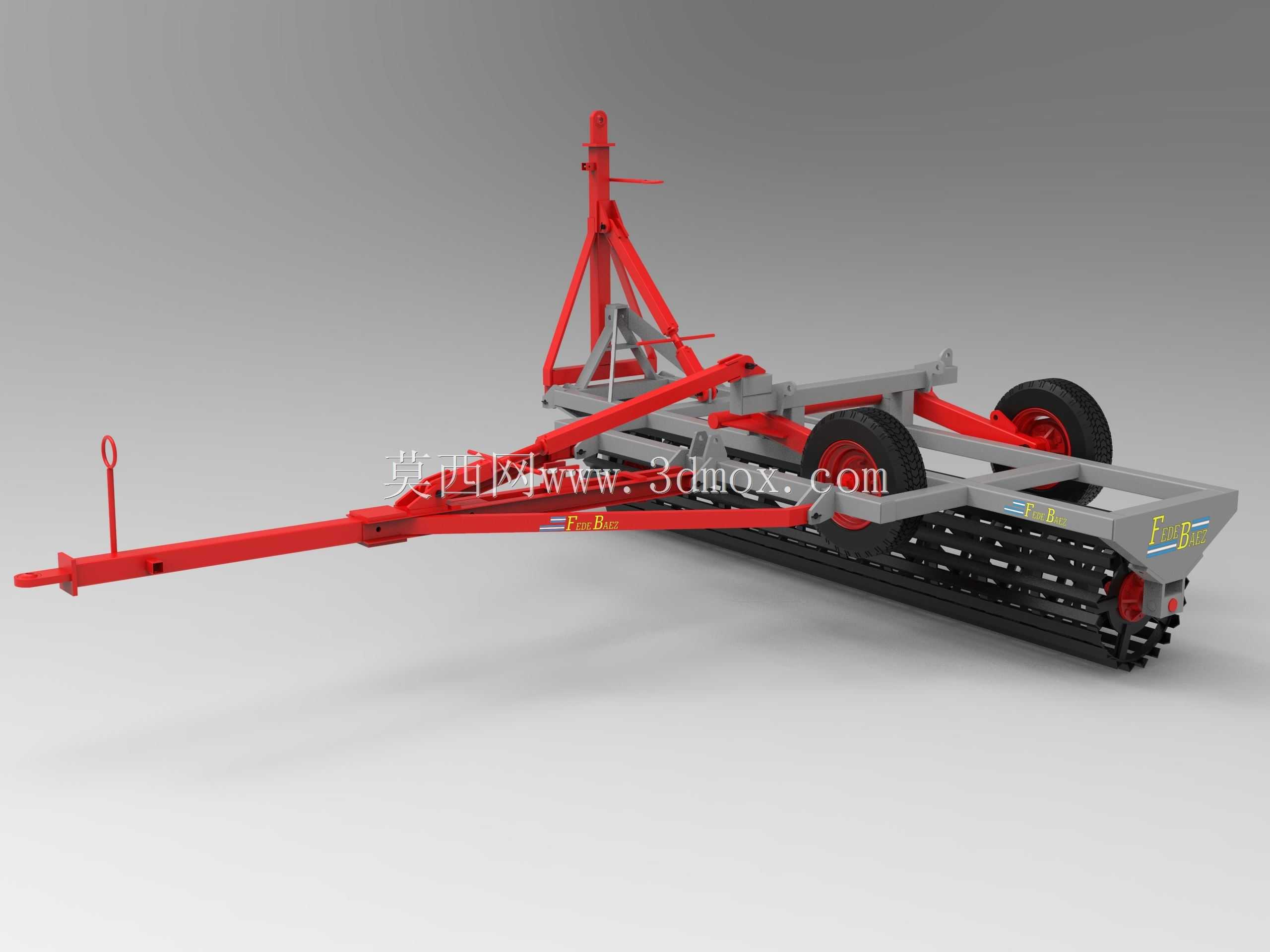

这款牵引式整地作业机具，核心服务于旱作农业播前整地、播后镇压环节，适配大马力拖拉机后悬挂牵引作业，可在平原、缓坡耕地的壤土、沙壤土地块完成表土压实作业，解决耕后土壤孔隙过大失墒、土块架空导致种子着床不实的问题，也可配合浅旋、耙地作业后跟进，一次性完成表层土壤整平压实，减少后续作业进地次数。从结构设计逻辑来看，整体采用牵引式布局而非直接悬挂挂载，前端设置三角形牵引挂接架，挂接点高度匹配多数农用拖拉机后牵引销的标准安装高度，挂接架与主框架之间设置铰接转轴，允许作业时机具随地形起伏做小幅度上下摆动，避免硬连接导致的机架变形或作业面不平整。主框架采用矩形钢管拼焊成型，兼顾结构强度与整机重量控制，框架两侧对称安装充气橡胶行走轮，轮距适配国内主流农田垄距规格，作业状态下行走轮可通过侧边调节机构抬升，让底部镇压辊完全接触地表，转场运输时降下行走轮，整机由行走轮承载，避免镇压辊在硬化路面长距离滚动磨损辊体。底部作业部件为整体式栅条镇压辊，辊体采用多道横向实心钢条沿圆周方向排布，相比传统实心铸铁辊，栅条结构不易粘土，作业时可将表层大土块挤碎，同时保持土壤表层下的孔隙度，避免过度压实影响作物根系下扎，辊体两端通过带座轴承固定在机架下方，轴承座位置设置可调节张紧结构，可根据作业需求调整镇压辊的下压力度，适配不同土壤质地的压实需求。牵引架上设置的安全销结构，在作业遇到石块、树根等硬性障碍物时可优先剪断，保护机架主体结构不受冲击损坏，整机横向作业幅宽匹配对应马力拖拉机的作业效率边界，作业时牵引点与镇压辊的水平距离经过校核，拖拉机轮胎碾压过的轮辙可被后续镇压辊完全覆盖整平，不会出现作业漏压区域。机架上的各焊接部位均做了倒角去应力处理，避免长期交变载荷下出现焊缝开裂问题，所有转动部位均预留润滑注油点，方便日常作业后的维护保养。
