商用不锈钢大容量茶饮制备设备结构设计

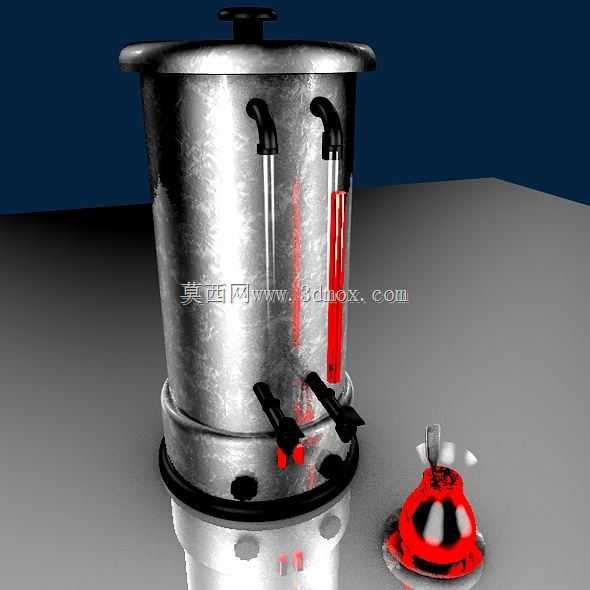

这款茶饮制备设备主要面向连锁茶饮门店、企事业单位茶水间、中小型餐饮经营场所的集中供饮场景设计，可同时满足大容量煮茶、茶汤恒温存储、多档位出液的实际使用需求，替代传统分散式煮茶器具，提升茶饮制备的标准化程度与出餐效率。设备主体采用立式圆柱不锈钢罐体结构，罐体壁厚根据商用承压需求做了加厚处理，外表面做拉丝哑光处理，既能够耐受日常使用中的剐蹭与清洁药剂腐蚀，也能减少水渍残留带来的清洁负担。罐体顶部设置带密封胶圈的压合式顶盖，顶盖中部配置旋转式锁紧手轮，闭合后可实现罐内微压密封，减少煮茶过程中的蒸汽溢散，提升热能利用效率，同时避免开盖时蒸汽喷涌带来的操作安全隐患。罐体侧面设置两组透明可视液位管，其中一组搭配红色液位标识条，可直观显示罐内剩余茶汤容量，操作人员无需开盖即可判断剩余存量，及时补充原料；液位管旁侧对应设置上下两组出水龙头，高位龙头适配大容量接水容器的快速接取需求，低位龙头适配小容量茶杯的精准出液，龙头采用扳把式快开结构，操作阻尼适中，可单手完成开合动作，适配餐饮高峰期的高频操作节奏。罐体底部设置环形密封底座，既可以承接罐体表面滴落的冷凝水，避免污染放置台面，也预留了嵌入式加热模块的安装空间，加热模块采用环绕式布局，可对罐内茶汤进行均匀恒温加热，避免局部过热导致的茶汤风味劣化。配套的小型红色泄压警示装置设置在罐体侧下方，当罐内压力超过安全阈值时会自动弹起泄压，同时通过醒目的颜色提示操作人员及时排查压力异常，规避设备超压运行的风险。建模过程中对罐体的焊缝位置、龙头安装孔位、密封件安装槽都做了1:1的结构还原，所有配合面的公差按照商用餐饮设备的通用装配标准设定，罐体整体直径控制在400mm以内，总高度不超过700mm，可直接放置在标准800mm高的商用操作台上，无需额外改造安装空间，底部预留的走线空间可适配不同方向的电源接线需求，适配多数经营场所的台面布局条件。
