法兰安装式多芯低频电连接器结构设计

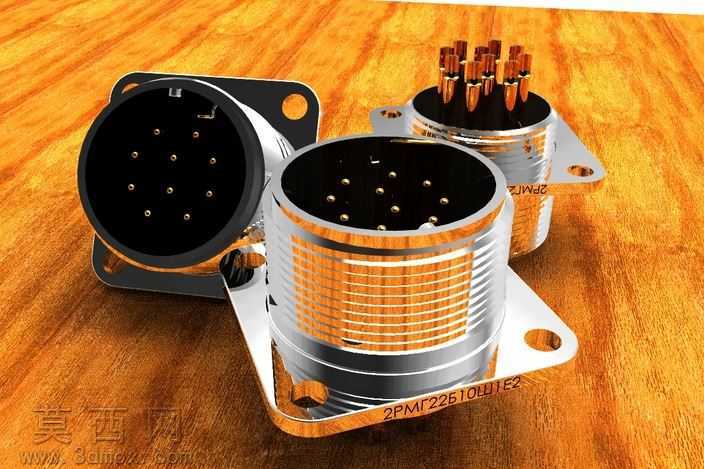

本作品为法兰安装式多芯低频圆形电连接器三维建模设计，建模阶段依托参数化设计逻辑完成全尺寸特征构建，首先依据低频电连接器的通用安装规范与接触件排布规则，确定法兰盘的安装孔位间距、壳体外径、插合端配合公差等核心尺寸基准，对壳体的外螺纹滚花结构、法兰定位凸台、插合端导向倒角等细节特征进行逐段建模，保证各结构特征的加工可行性与装配适配性。接触件部分按照多芯排布规则完成插针与插孔的阵列布局，对接触件的压接端结构、绝缘基座的固定卡槽进行精细化建模，确保接触件与绝缘基座的配合间隙符合电气连接的安全间距要求，避免相邻接触件出现电气击穿风险。材质与渲染阶段，针对连接器不同部件的实际材质属性进行材质球参数调试，金属壳体部分采用镀镍金属材质，调整金属粗糙度、反射率与环境贴图参数，还原金属机加工后的细腻金属光泽与表面细微纹理；绝缘基座部分采用黑色耐高温工程塑料材质，调整材质的漫反射颜色与哑光质感，还原工程塑料的真实视觉效果；插针接触件采用镀金铜合金材质，突出贵金属镀层的暖调金属反光特性。场景渲染阶段采用暖调木纹桌面作为展示背景，调整三点布光的光照角度与光照强度，通过主光突出连接器金属壳体的结构轮廓与滚花细节，辅光弱化金属部件的硬边阴影，补光提亮插合端内部的接触件排布细节，最终渲染图清晰呈现连接器的整体外观、安装结构与接触件布局。设计过程中重点考量连接器的实际使用需求，法兰安装结构可保证连接器在设备面板上的固定稳定性，外螺纹滚花结构可提升连接螺帽旋合时的操作摩擦力，多芯接触件排布可满足多路低频信号与小功率电源的同步传输需求，绝缘基座的卡槽结构可避免接触件在插拔过程中出现移位松脱，整体模型的结构细节完整，各部件的装配关系清晰，可用于电连接器的结构展示、安装模拟与选型参考。
