张拉结构创意摆件造型设计

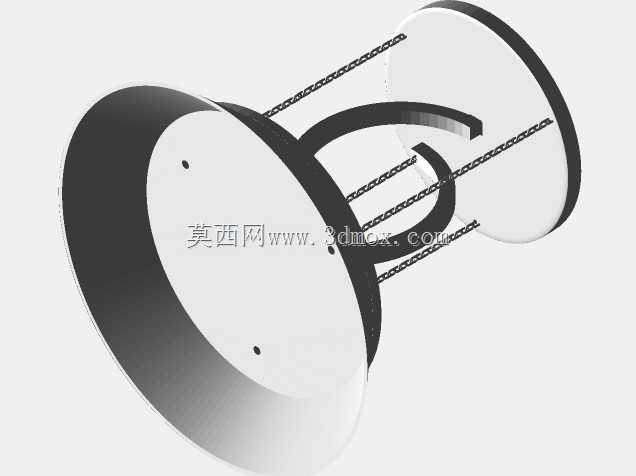

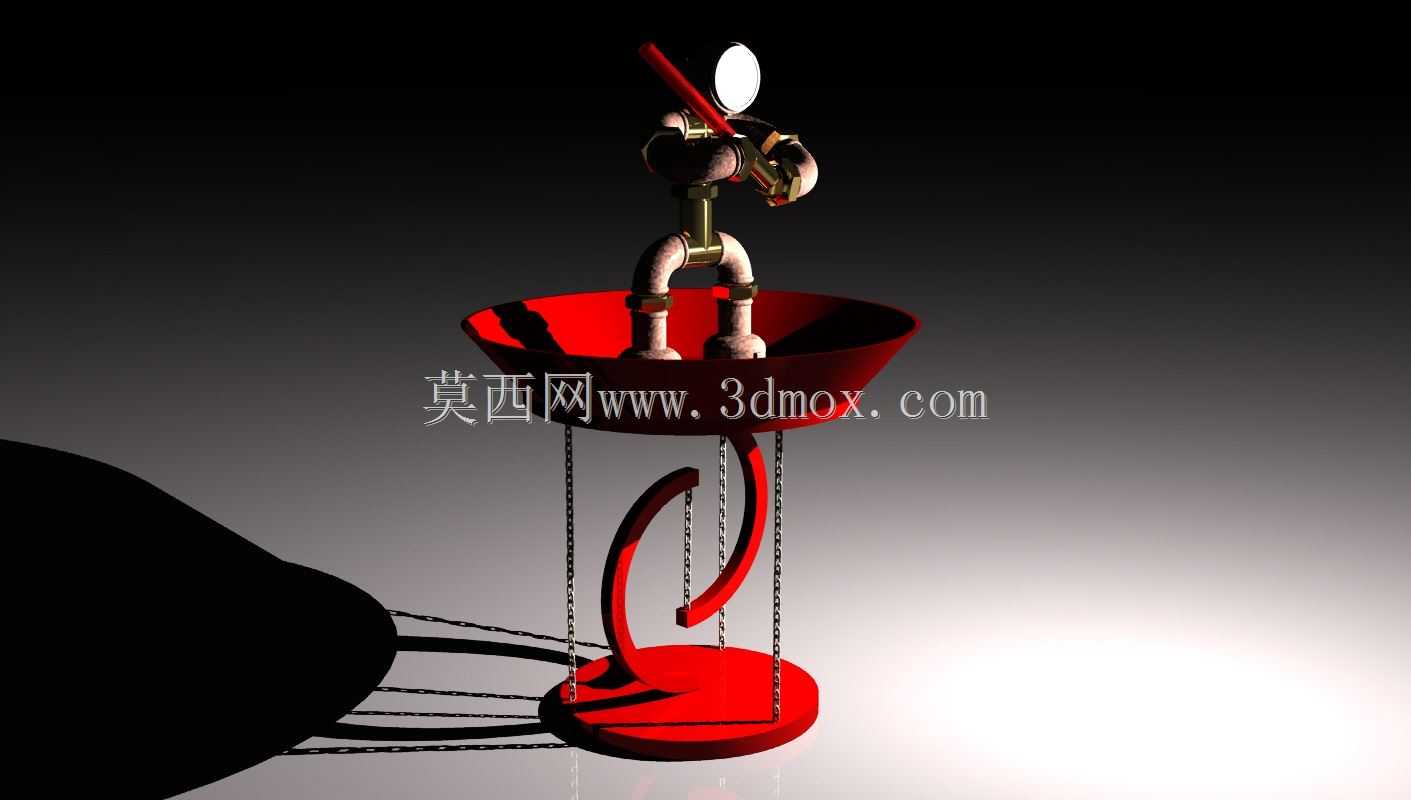

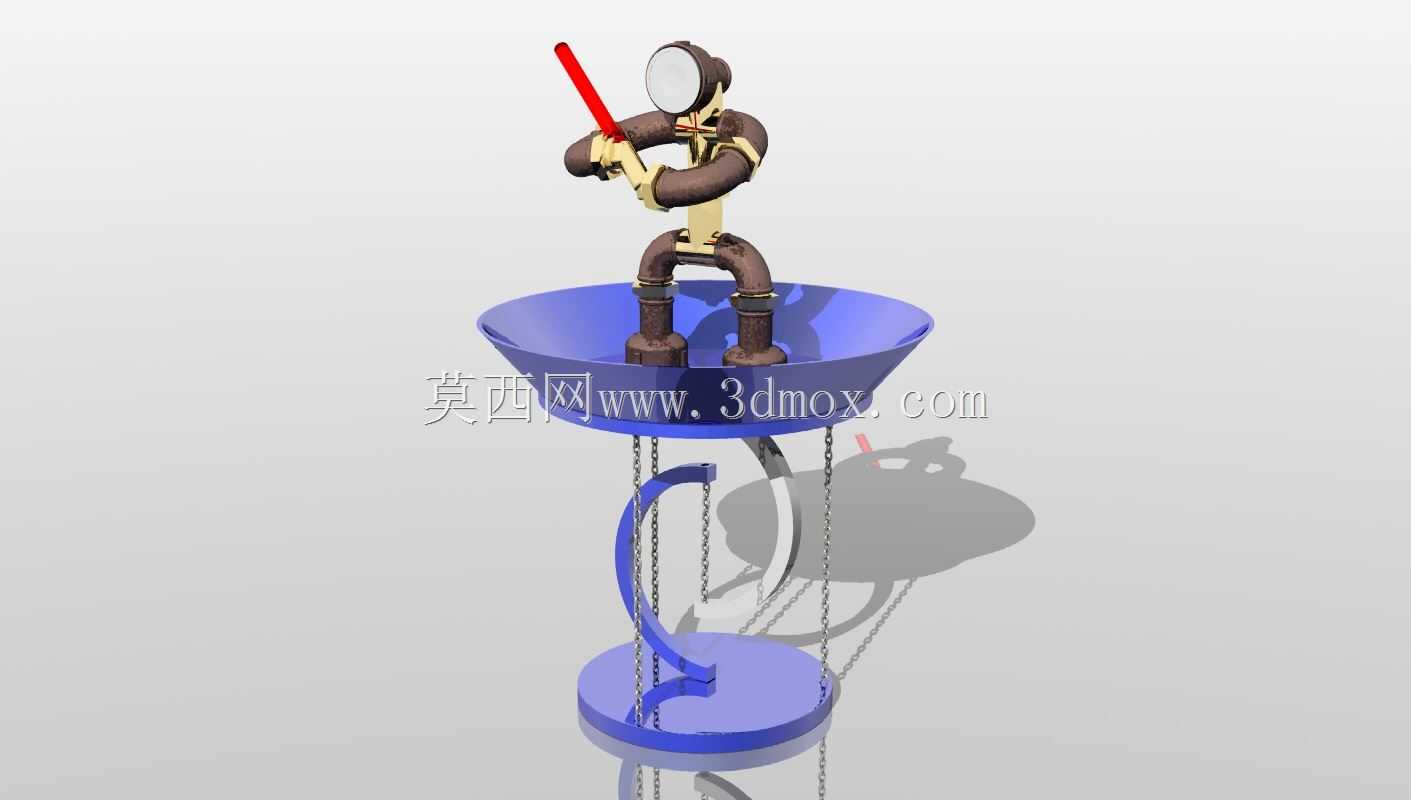

这款张拉整体结构的创意造型，核心依托张拉力学原理实现无额外刚性支撑的悬浮承托效果，可作为机械原理教学演示教具、工业风桌面装饰摆件，也能为文创产品结构设计提供力学应用参考。设计阶段首先确定核心受力逻辑：上方碗状承托结构的荷载，通过三根对称布置的柔性链条传递到底部圆形基座，中间的弧形刚性构件仅承担定位与分力作用，不承担主要竖向荷载，所有柔性构件始终处于受拉状态，刚性构件处于受压状态，通过拉压受力的平衡实现整体结构的稳定，无需额外紧固件即可维持形态。从结构参数来看，底部圆形基座直径控制在180mm，整体竖向高度为320mm，上方碗状承托结构的口径为220mm，安装时仅需要保证底部基座放置平面的水平度误差不超过2°，即可维持整体结构的受力平衡，不需要额外的地脚固定或者墙面连接，放置场景不受安装边界限制，普通平整桌面、展台都可直接摆放。实际使用过程中，上方碗状结构可承载不超过2kg的小型物件，比如桌面文具、小型装饰工艺品，受力传递路径清晰：竖向荷载通过碗底的三个连接点均匀分配到三根柔性链条上，链条拉力沿竖向分解后抵消荷载重力，水平方向的分力通过中间弧形刚性构件的支撑力平衡，不会出现结构侧翻或者失稳的情况。设计时特意将所有受力连接点做了圆滑过渡处理，避免应力集中导致的构件损坏，链条选用常规标准规格的金属细链，弧形刚性构件与上下连接座的配合处做了定位卡槽，组装时不需要复杂调试，按照对应点位连接链条即可自动找正平衡，普通使用者也能快速完成组装。这类张拉结构的应用场景并不局限于装饰摆件，在大跨度建筑结构、轻量化航天结构、便携展具设计中都有同源的力学应用，这个缩小比例的模型可以直观展示张拉整体的受力逻辑，帮助结构设计从业者快速理解拉压平衡的核心原理，也能作为工业设计专业的力学教学辅助道具，让抽象的力学平衡概念转化为可触摸、可实际组装的实体结构。在建模过程中，所有构件的连接点位都经过受力验算，链条的长度公差控制在±0.5mm以内，避免因为长度误差导致的受力不均，中间弧形构件的曲率经过反复调整，既保证视觉上的悬浮感，也不会因为曲率过大导致刚性构件受压失稳，基座底部预留了防滑垫安装槽，放置在光滑桌面时也不会出现滑移，进一步提升使用稳定性。
