滚珠轴承搭配滚子链条组合传动构件

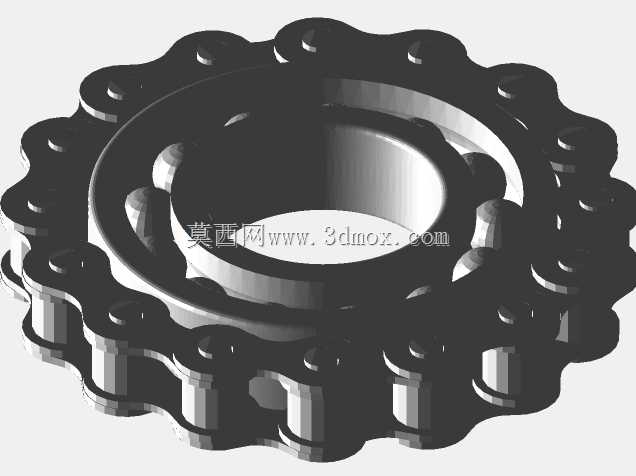

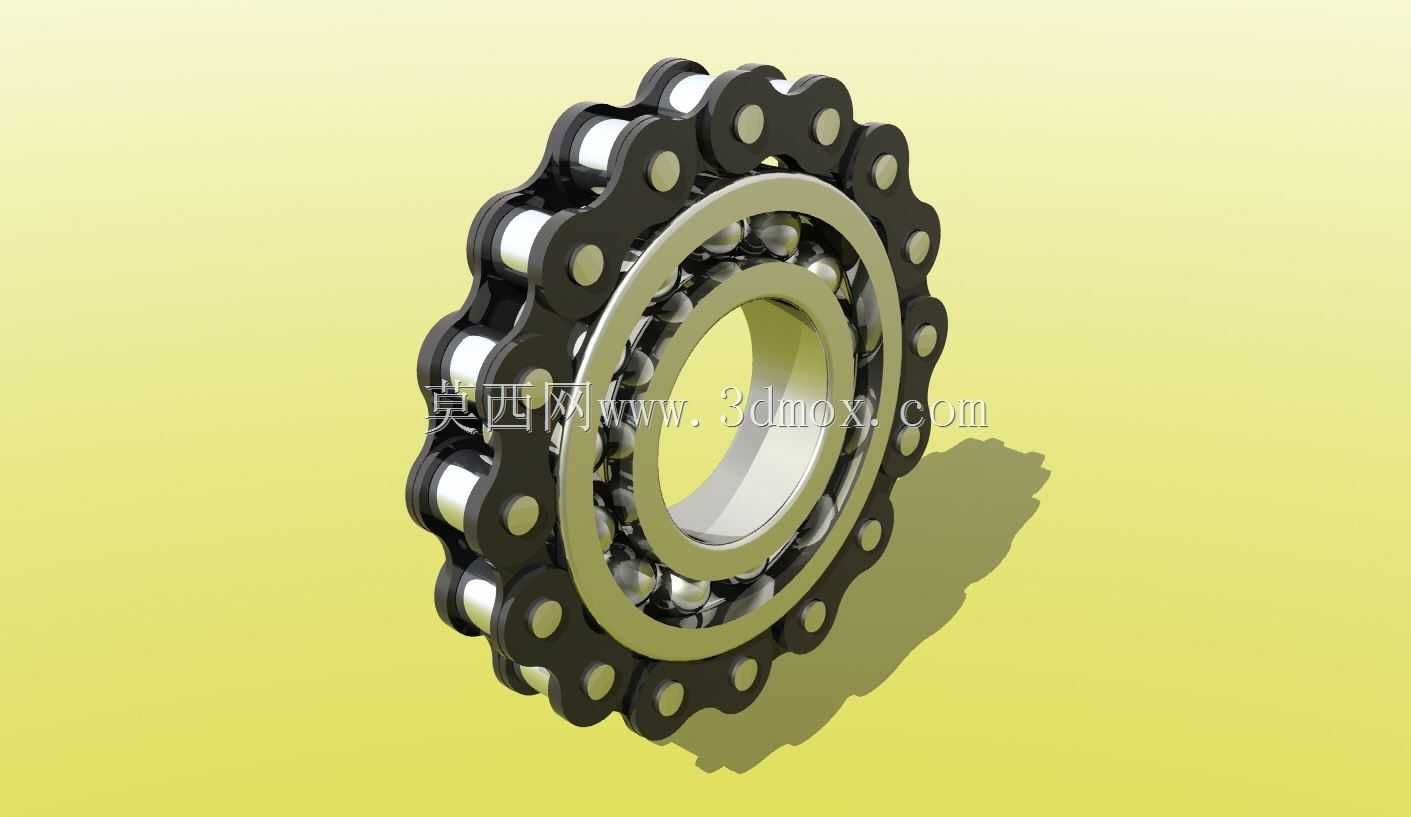

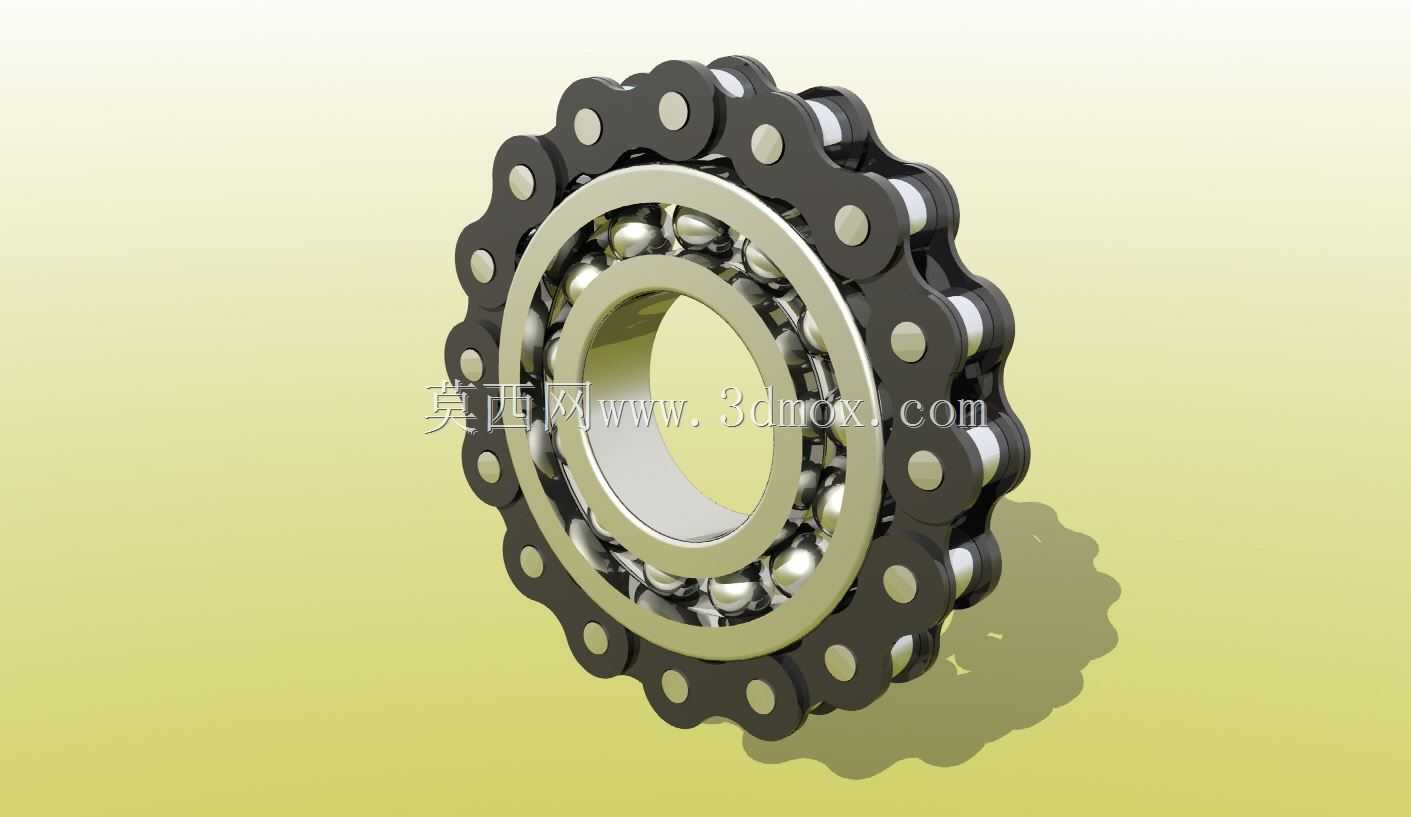

这套组合传动构件，将深沟滚珠轴承与短节距精密滚子链条做了集成化的结构呈现，在常规传动场景中，这类组合常出现在需要同时实现轴系回转支撑与链传动动力传递的工位上，比如轻工输送线的从动辊组、小型农机的动力输出端、自动化分拣设备的传动单元，都能见到这类构件搭配使用的工况。从结构设计逻辑来看，滚珠轴承部分采用了标准深沟球的滚道构型，内圈与轴配合的轴颈面预留了常规h6公差带的安装余量，外圈与安装座孔的配合面适配H7级座孔公差，保持架采用冲压浪式结构，能在常规转速下稳定分隔滚动体，避免钢球之间的直接摩擦，整套轴承的径向游隙符合普通组级别的要求，可适应常温下-10℃到80℃的工作环境，不需要额外调整预紧就能满足多数中低载荷传动场景的支撑需求。外侧嵌套的滚子链条，节距匹配常规08B规格链条参数，链板采用平直冲孔构型，销轴与外链板做过盈压装配合，套筒与内链板同样采用过盈配合，滚子可在套筒上自由转动，与链轮啮合时能将滑动摩擦转化为滚动摩擦，降低啮合过程中的磨损量。在实际安装边界上，轴承内圈的轴向定位可采用轴用弹性挡圈或者轴肩定位，外圈可通过座孔台肩或者孔用挡圈固定，链条部分的安装需要保证两链轮的共面度偏差不超过0.2mm/100mm，避免链条运行过程中出现偏磨、掉链的问题。这类组合结构在设计时，需要注意轴承外圈与链板的间隙控制，间隙过小容易出现运转过程中的摩擦干涉，间隙过大则会导致整体结构的同轴度偏差增大，影响传动平稳性，通常径向预留0.3-0.5mm的间隙即可满足装配与运转需求。在载荷承受方面，滚珠轴承主要承担径向载荷，同时可承受一定量的双向轴向载荷，适配轴系存在少量挠曲变形的工况，链条部分则承担动力传递过程中的拉伸载荷，链板的静强度安全系数通常取4-6倍，可满足中低速传动下的冲击载荷耐受需求。日常运维中，这类组合构件只需要定期在轴承滚道位置填充锂基润滑脂，链条铰接位置滴注机械润滑油，就能保证长期稳定运行，不需要复杂的维护工序。
