办公桌边夹装式水杯托架结构设计

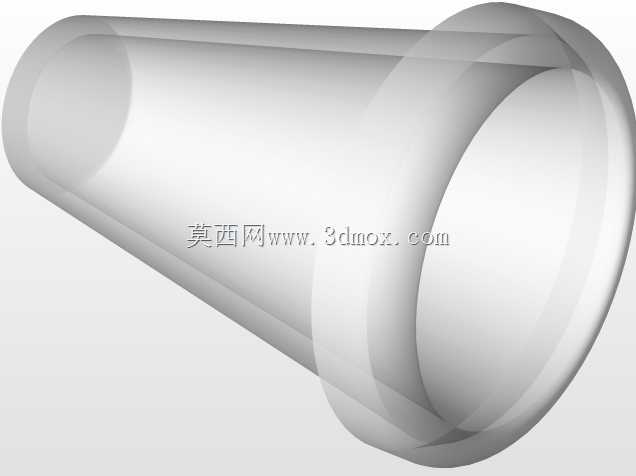

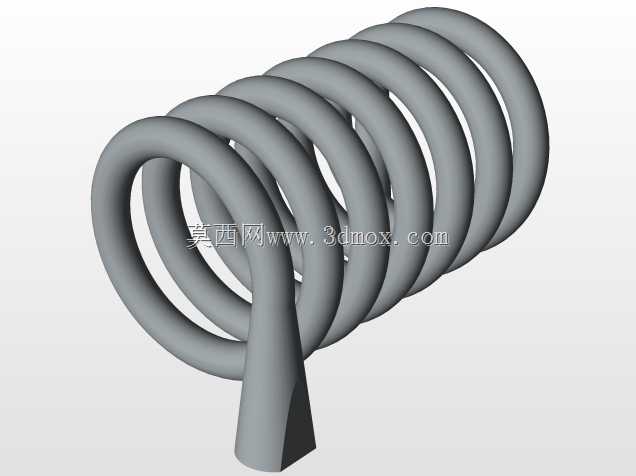

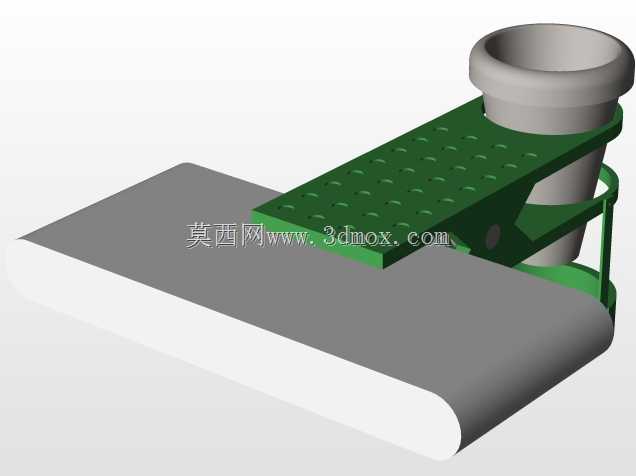

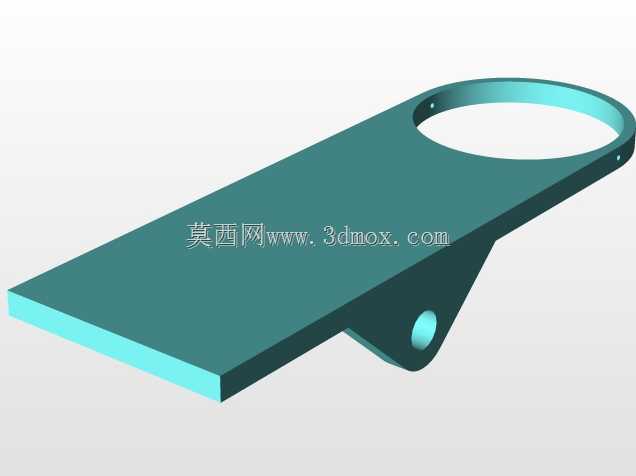

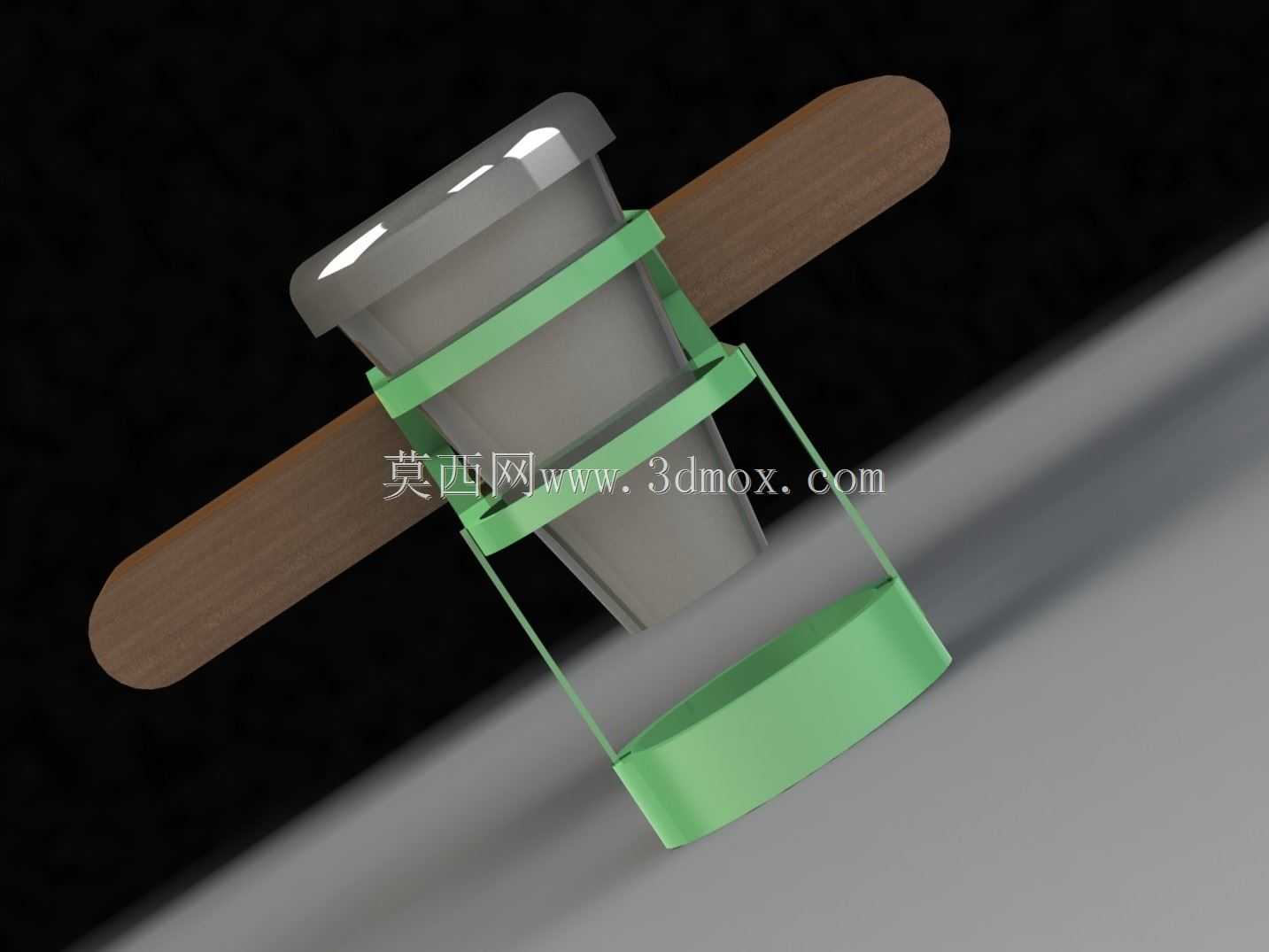

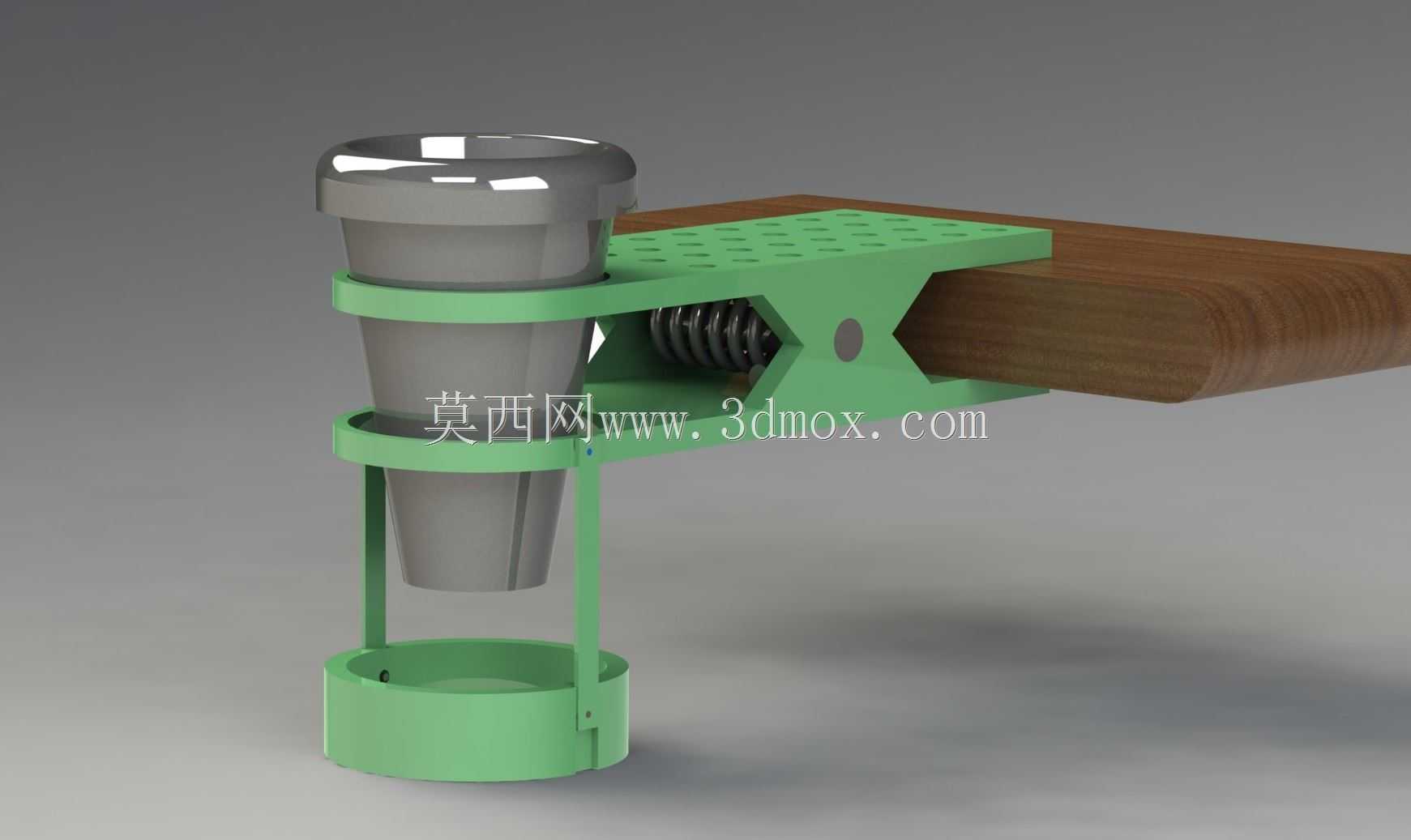

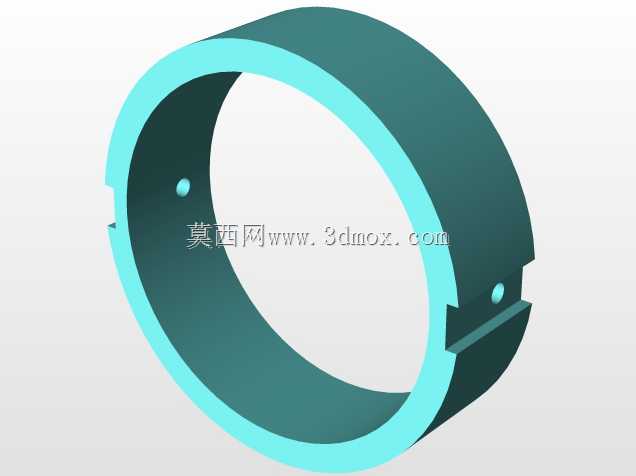

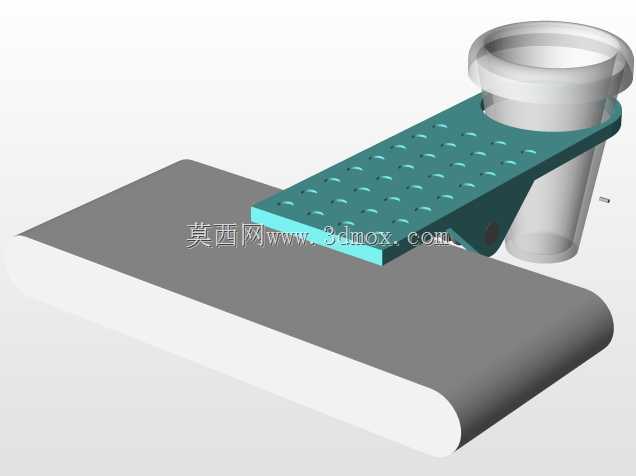

这款夹装式桌边杯托主要面向办公场景设计，解决常规办公桌面水杯放置易碰倒、占用桌面有效操作空间的痛点，适配多数厚度在20mm-50mm区间的办公桌板、工位隔板使用，无需在桌面打孔破坏原有家具结构，拆装调整都十分便捷。从结构设计逻辑来看，整体采用弹簧夹式锁紧方案，夹体部分做了X型镂空减重设计，既保证夹装部位的结构刚性，又能减少整体用料降低自重，夹体内侧与桌板接触的端面可做防滑垫贴合处理，增大接触摩擦力的同时避免夹装时刮花桌板漆面。杯体承托部分采用双层环形限位加底部接水盘的三段式结构，上层环圈主要约束水杯上部的径向晃动，中层环圈定位水杯中下部，避免水杯倾斜时从架体脱出，底部的圆形接水盘深度在15mm左右，可承接杯身凝结的冷凝水或是杯底滴落的少量水渍，防止水渍滴落到地面或是使用者腿部。架体的夹装行程由内置的圆柱螺旋压缩弹簧控制，弹簧预紧力经过调校，既可以保证夹在桌板上不会因日常磕碰出现滑移，又不会因夹紧力过大导致单人拆装时费力。承托杯体的支架部分从夹体侧面向下延伸，整体探出桌板边缘的距离控制在80mm左右，不会影响桌下腿部的正常活动空间，杯托中心距离桌板边缘的水平距离经过测算，常规直径70mm-90mm的直身水杯、奶茶杯放置后，杯身不会与桌沿发生磕碰。夹体顶面还做了密集的小孔阵列区域，可临时放置回形针、图钉等小型办公文具，拓展了小件收纳的功能。整体结构没有复杂的传动部件，所有弯折、连接部位都做了圆角过渡，没有尖锐的棱角，日常使用时不会剐蹭衣物或是划伤手部，塑料材质的主体也能避免长期使用出现锈蚀问题，接水盘可单独拆卸清理，积攒的水渍能够直接倾倒冲洗，日常维护十分简便。
