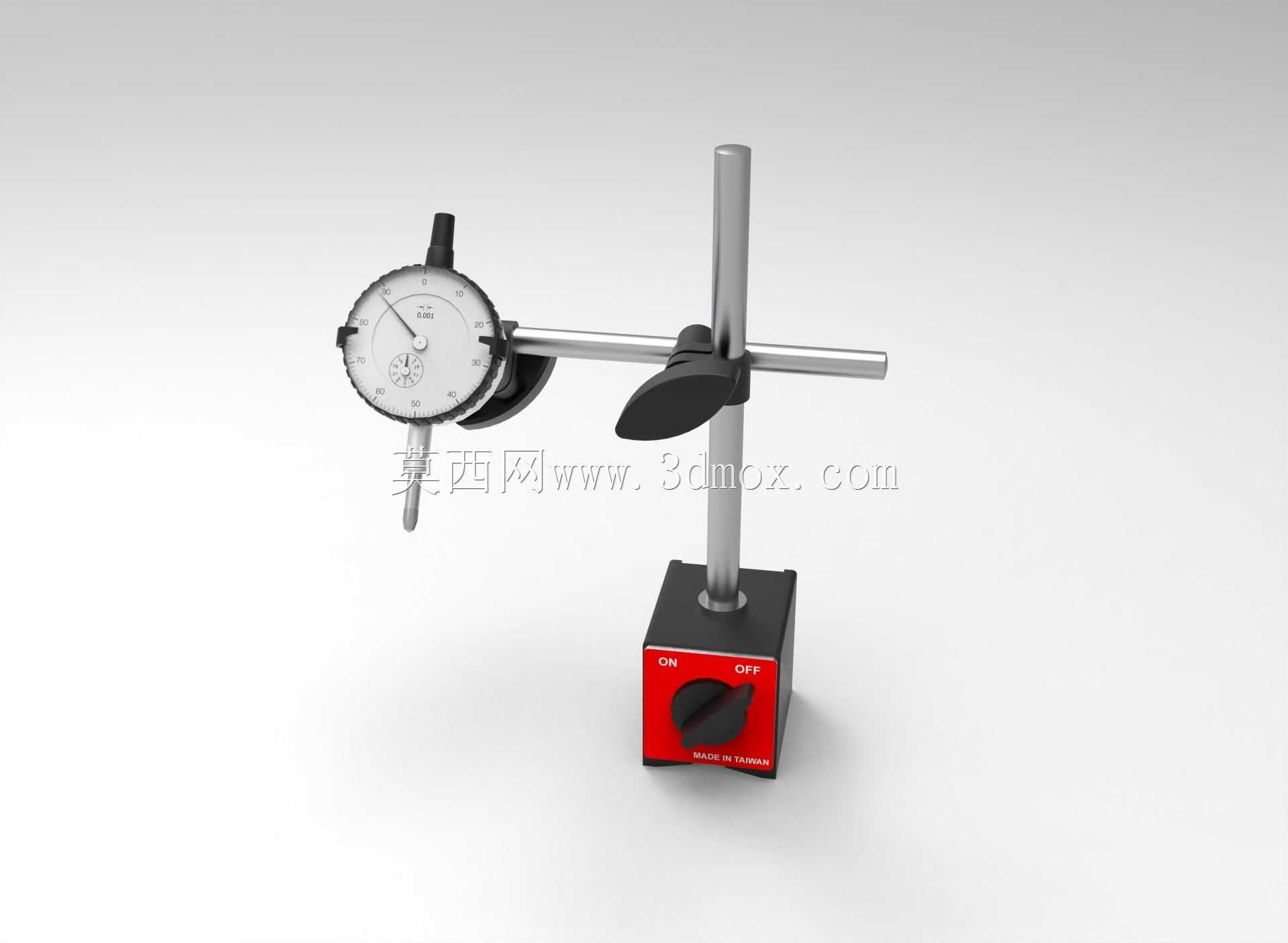

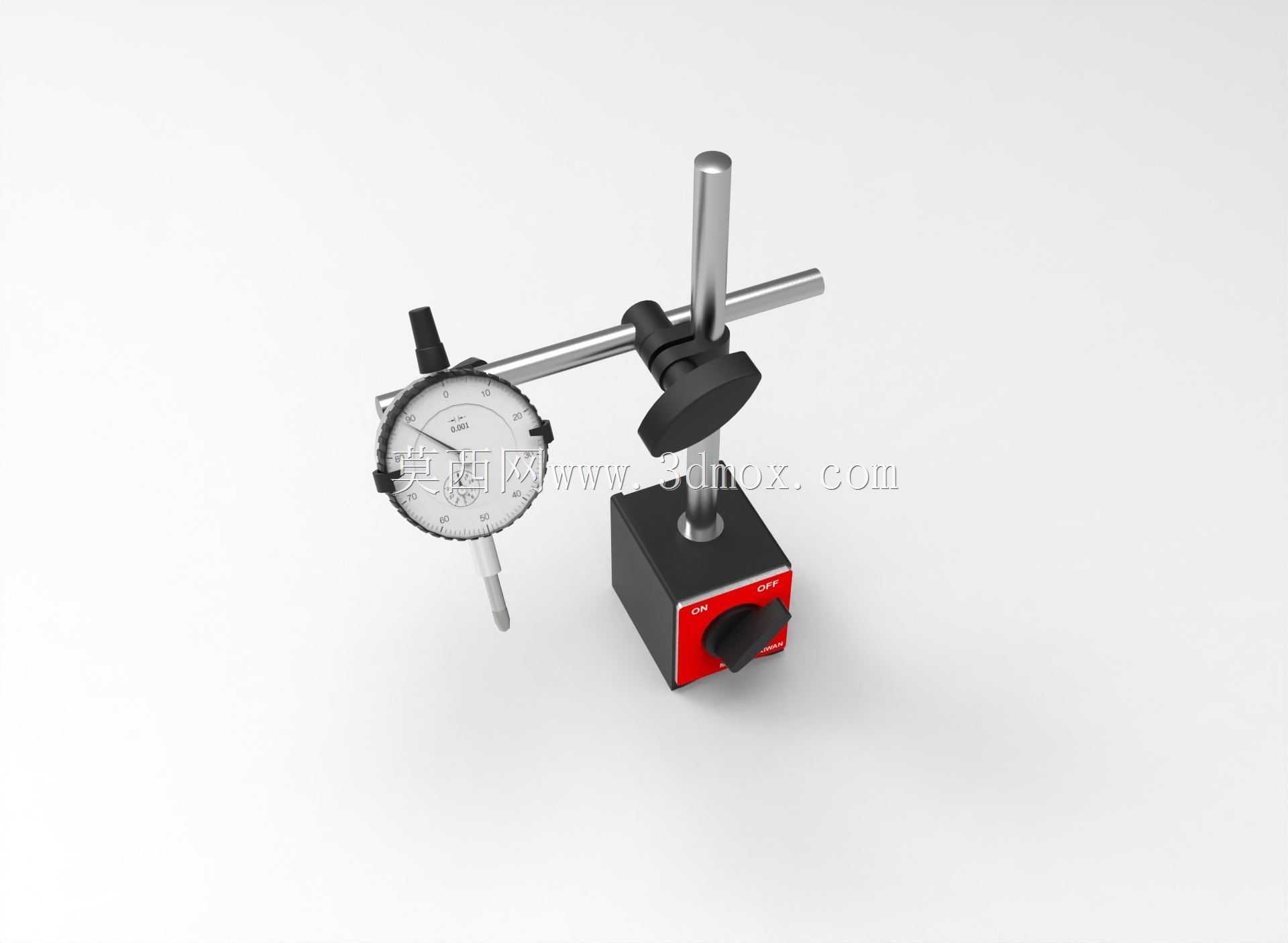

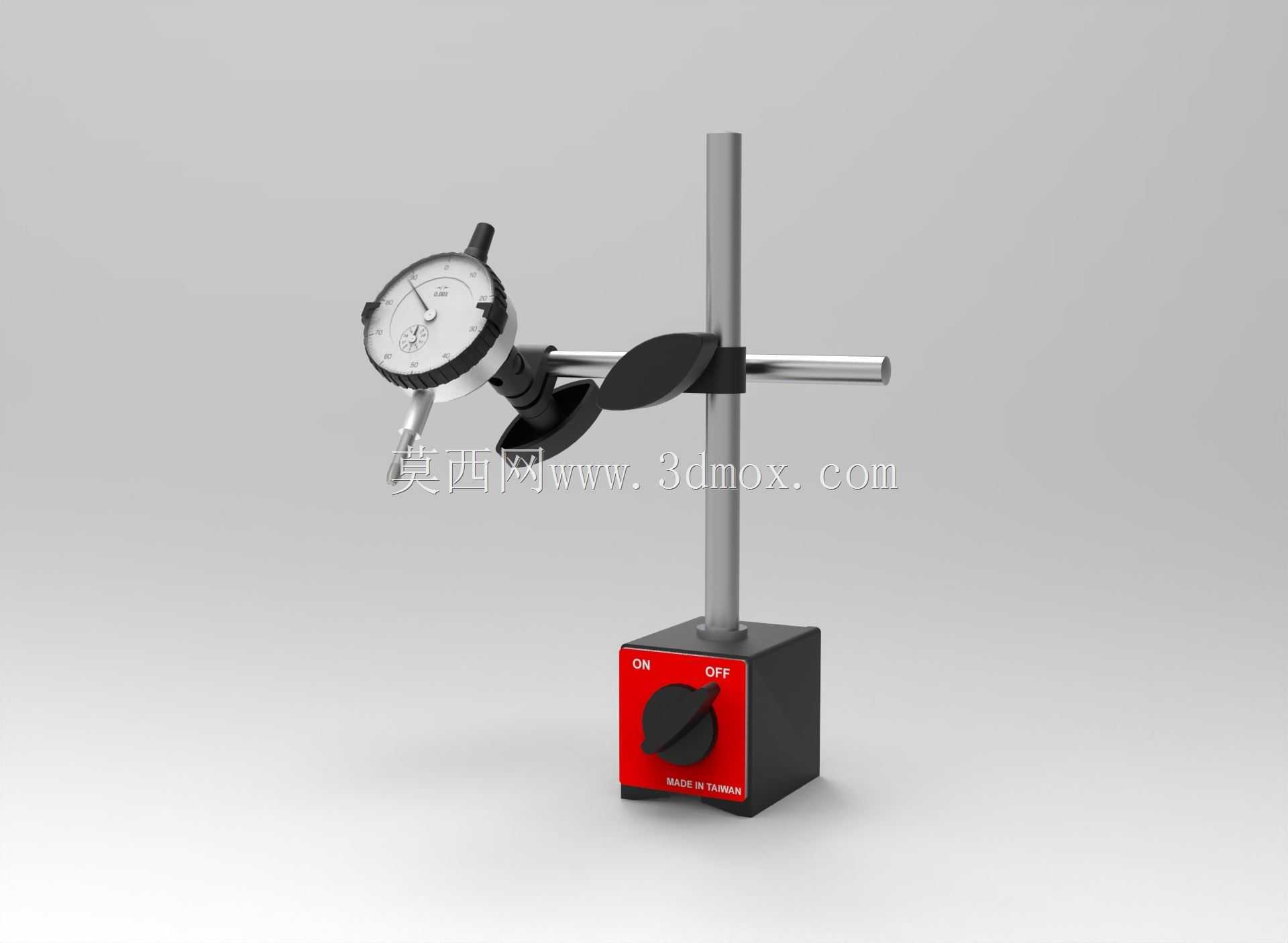

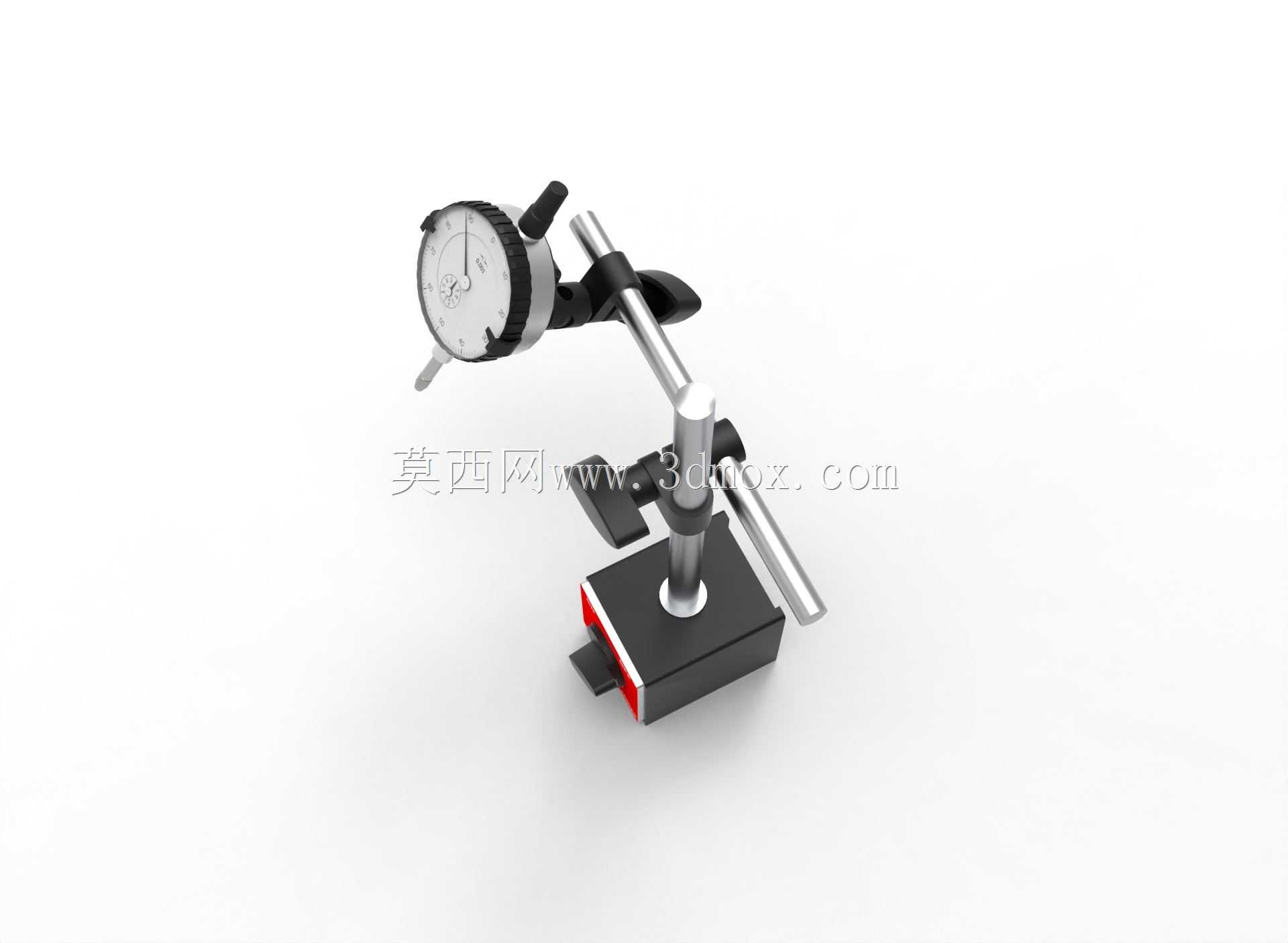

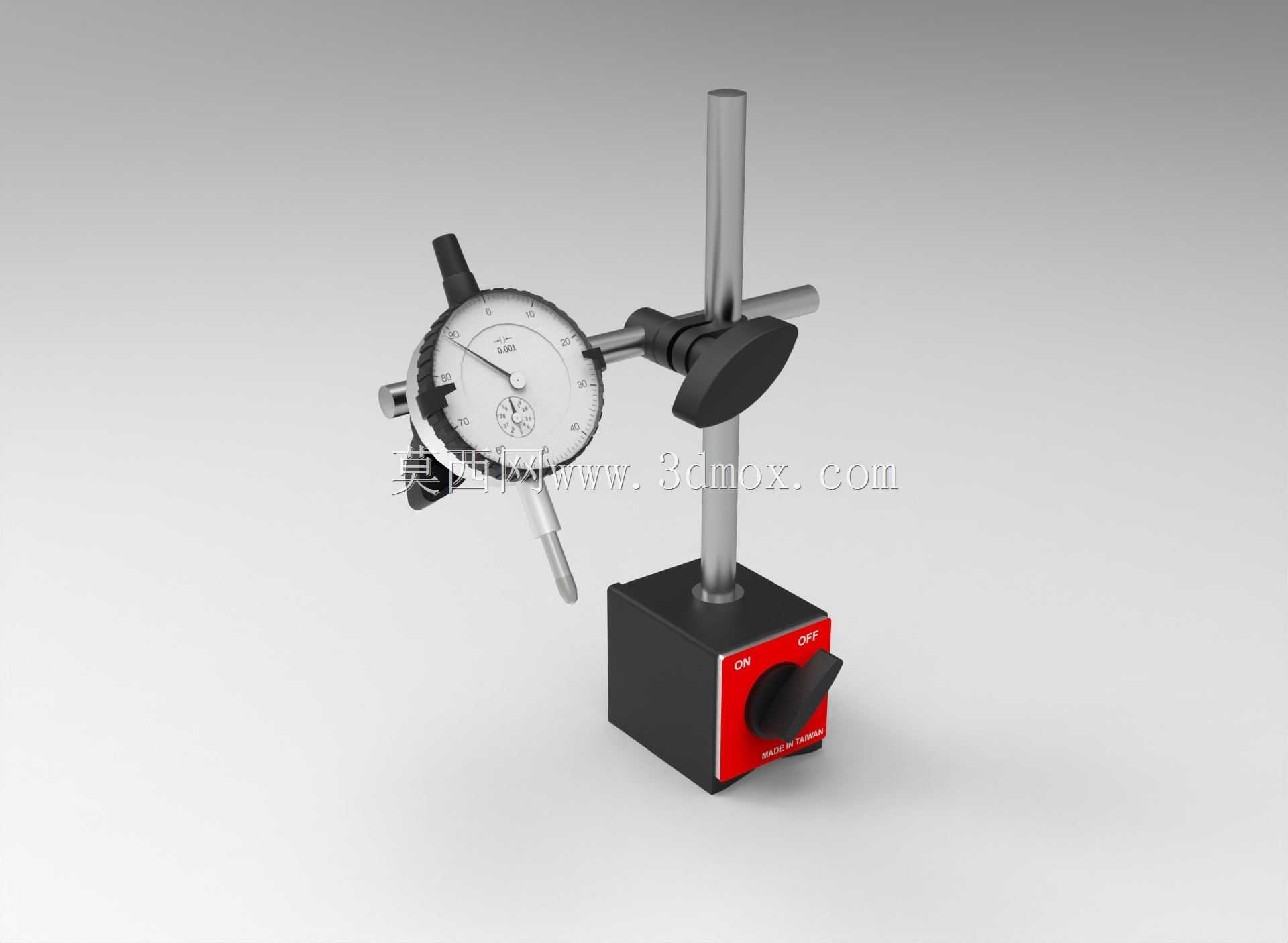

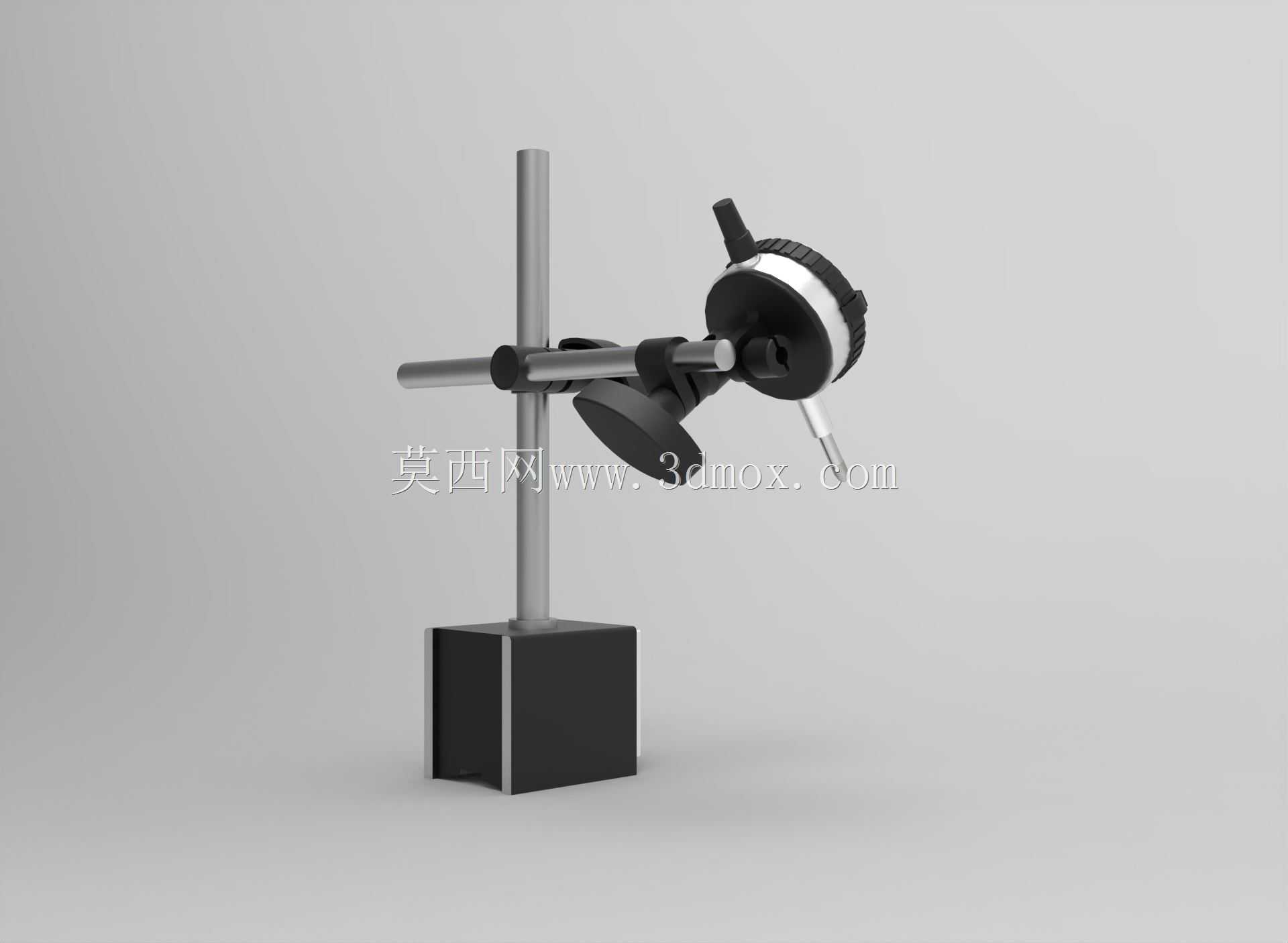

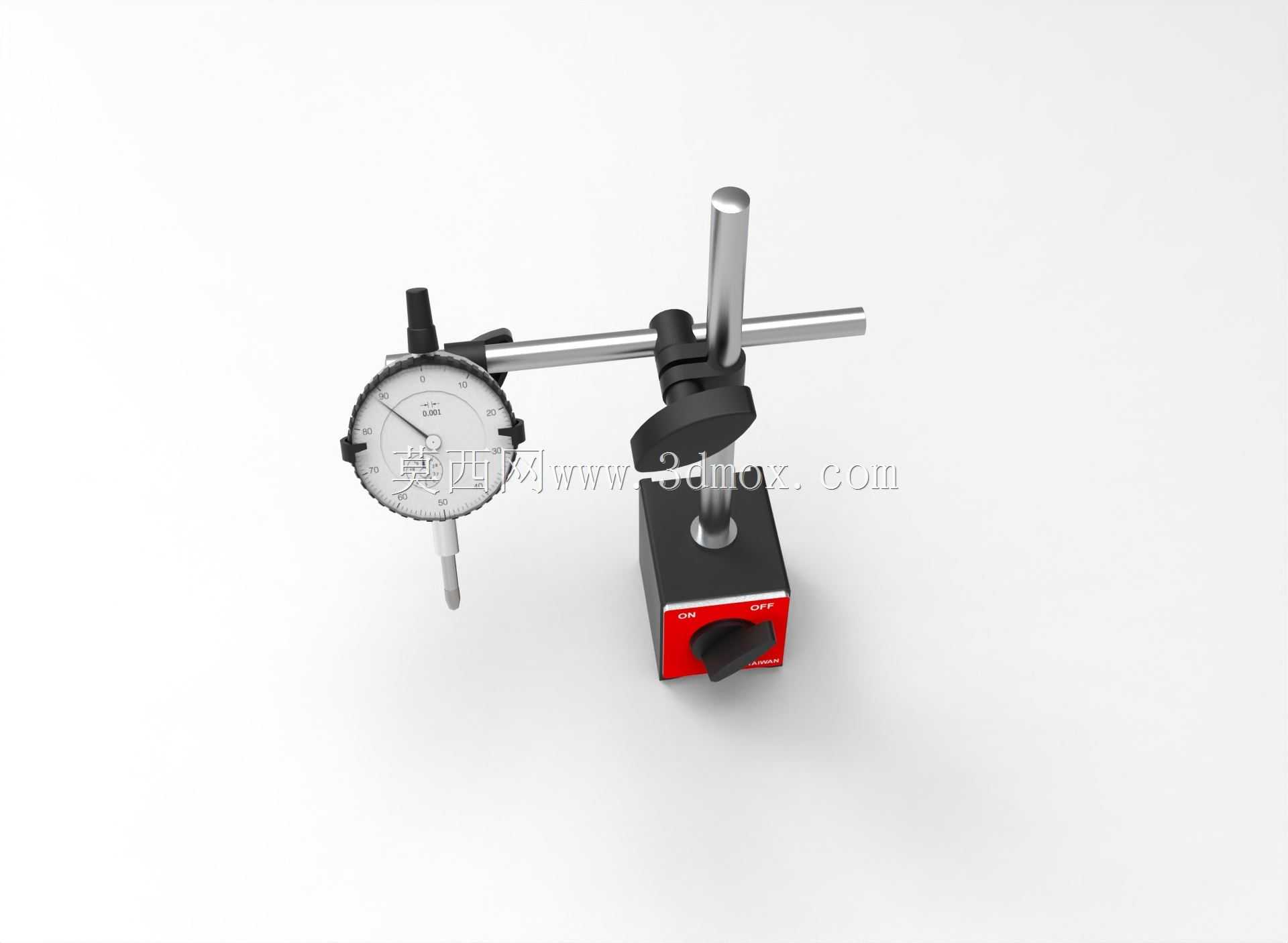

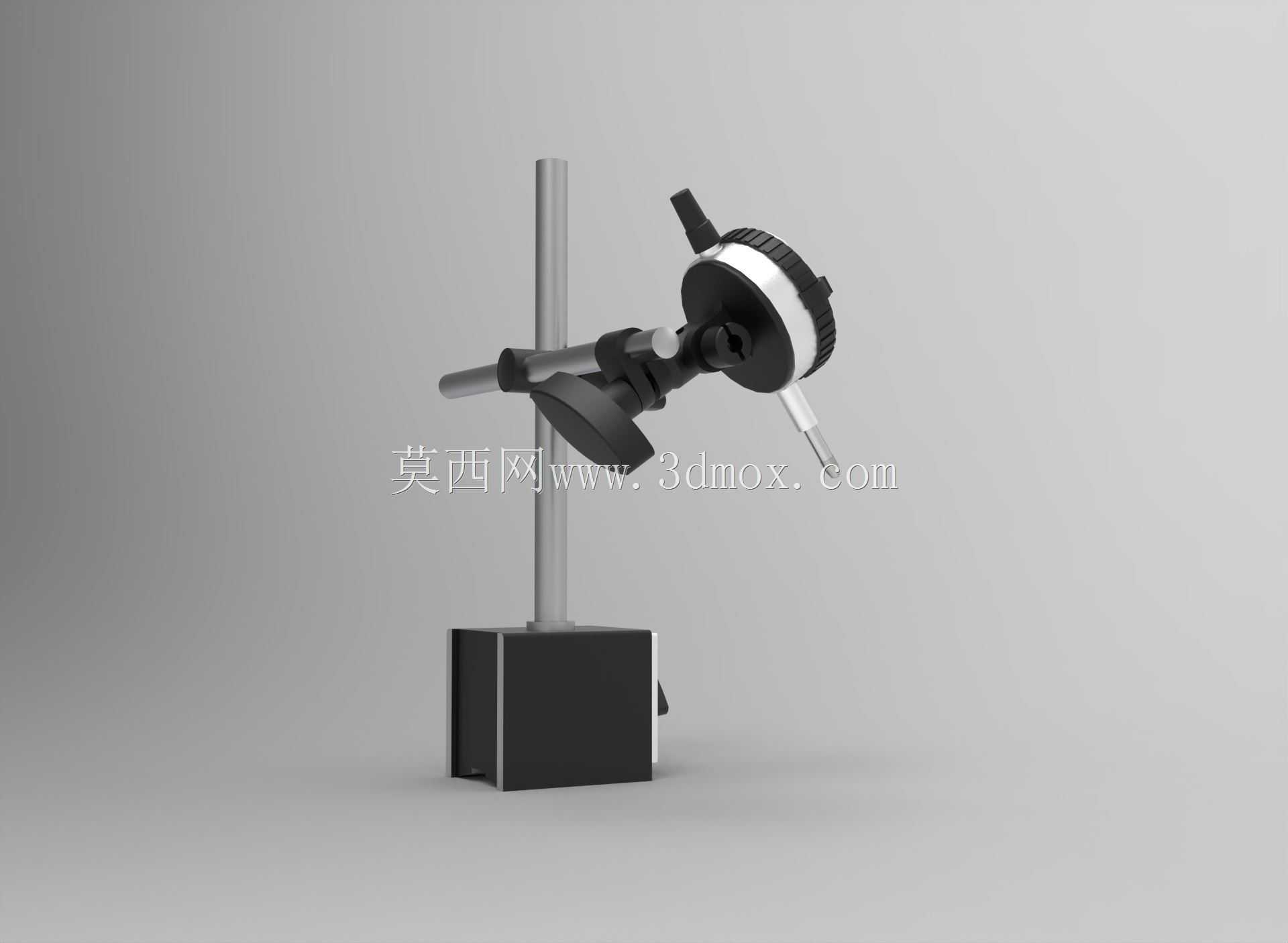

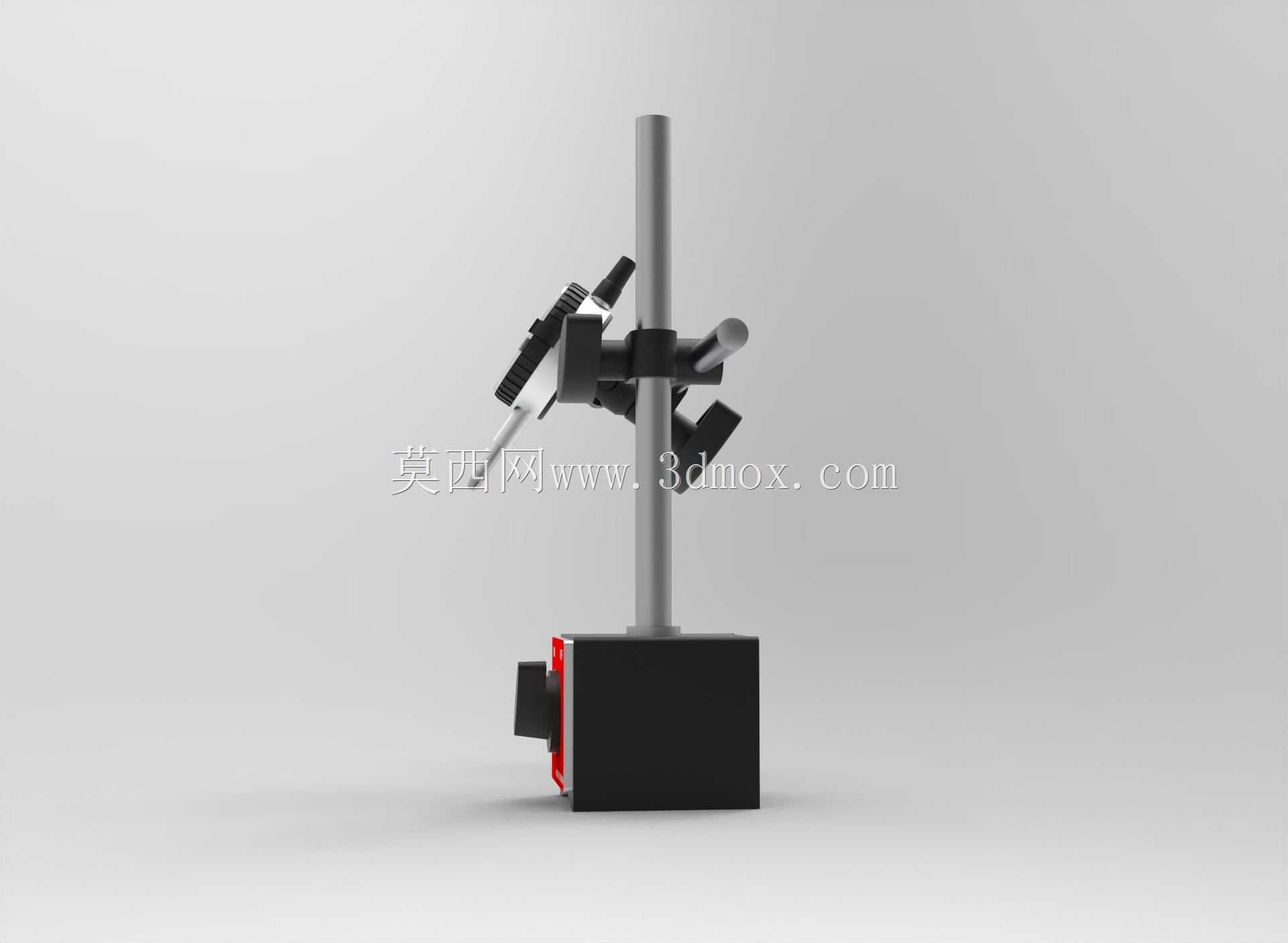

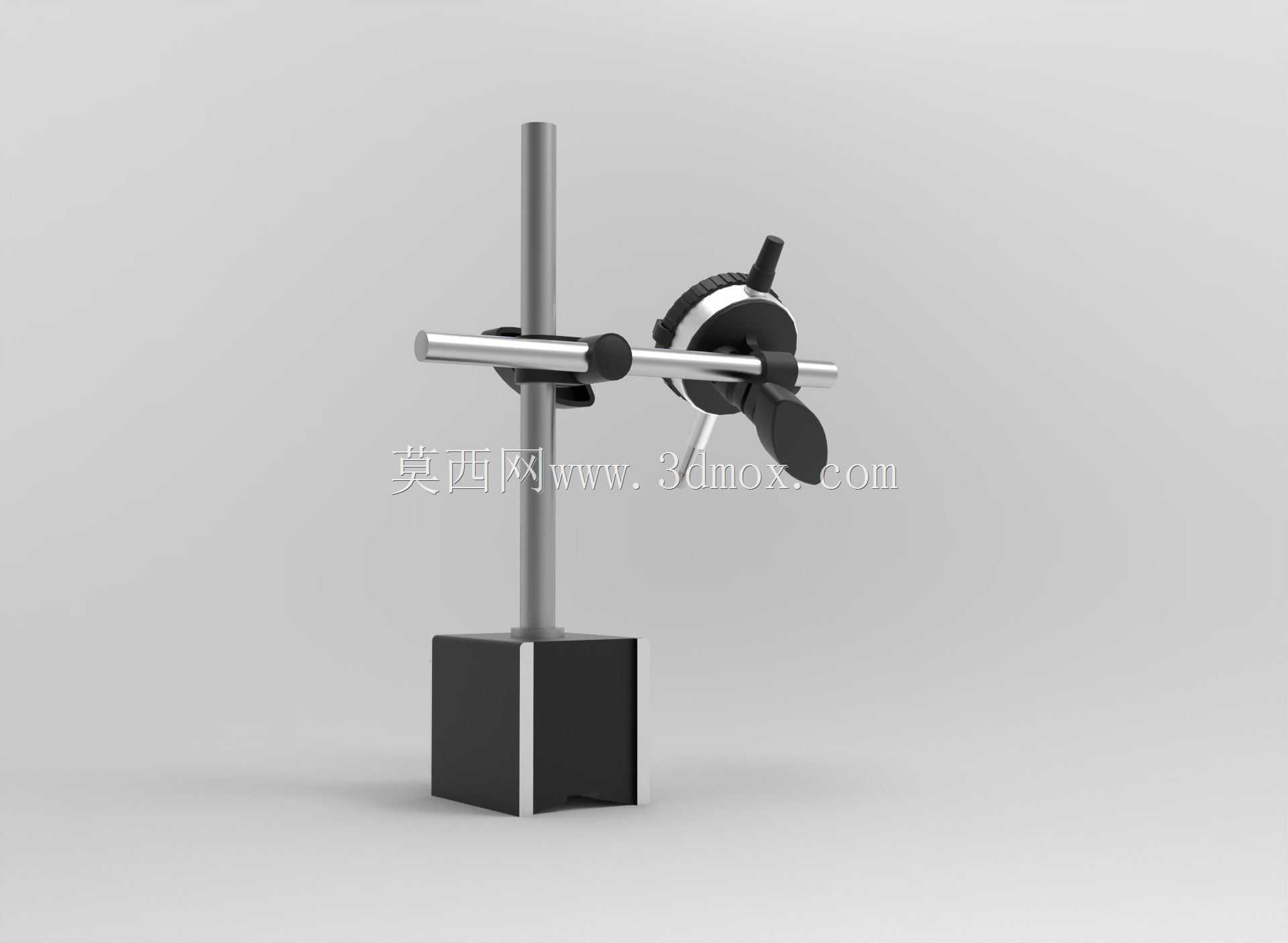

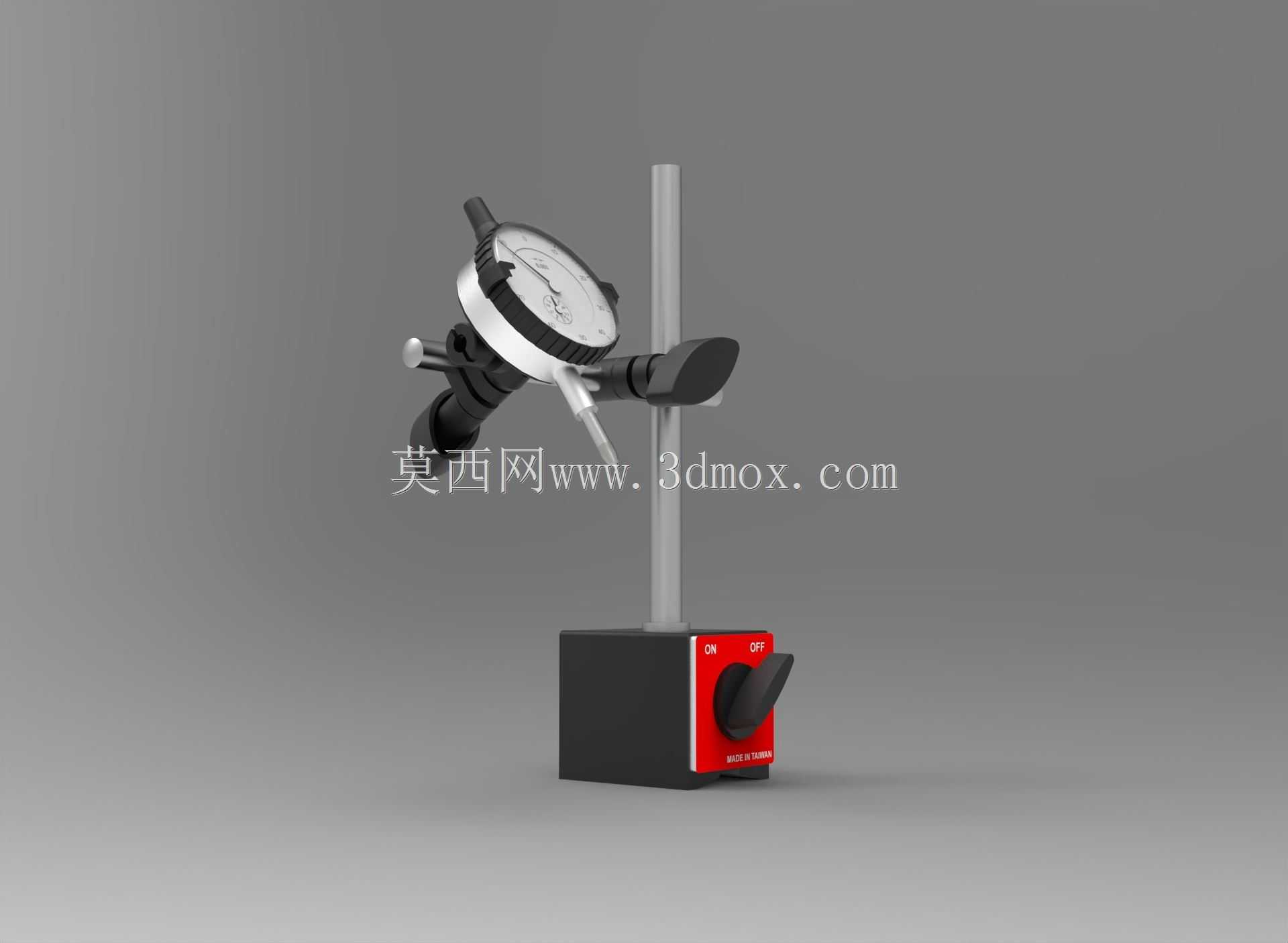

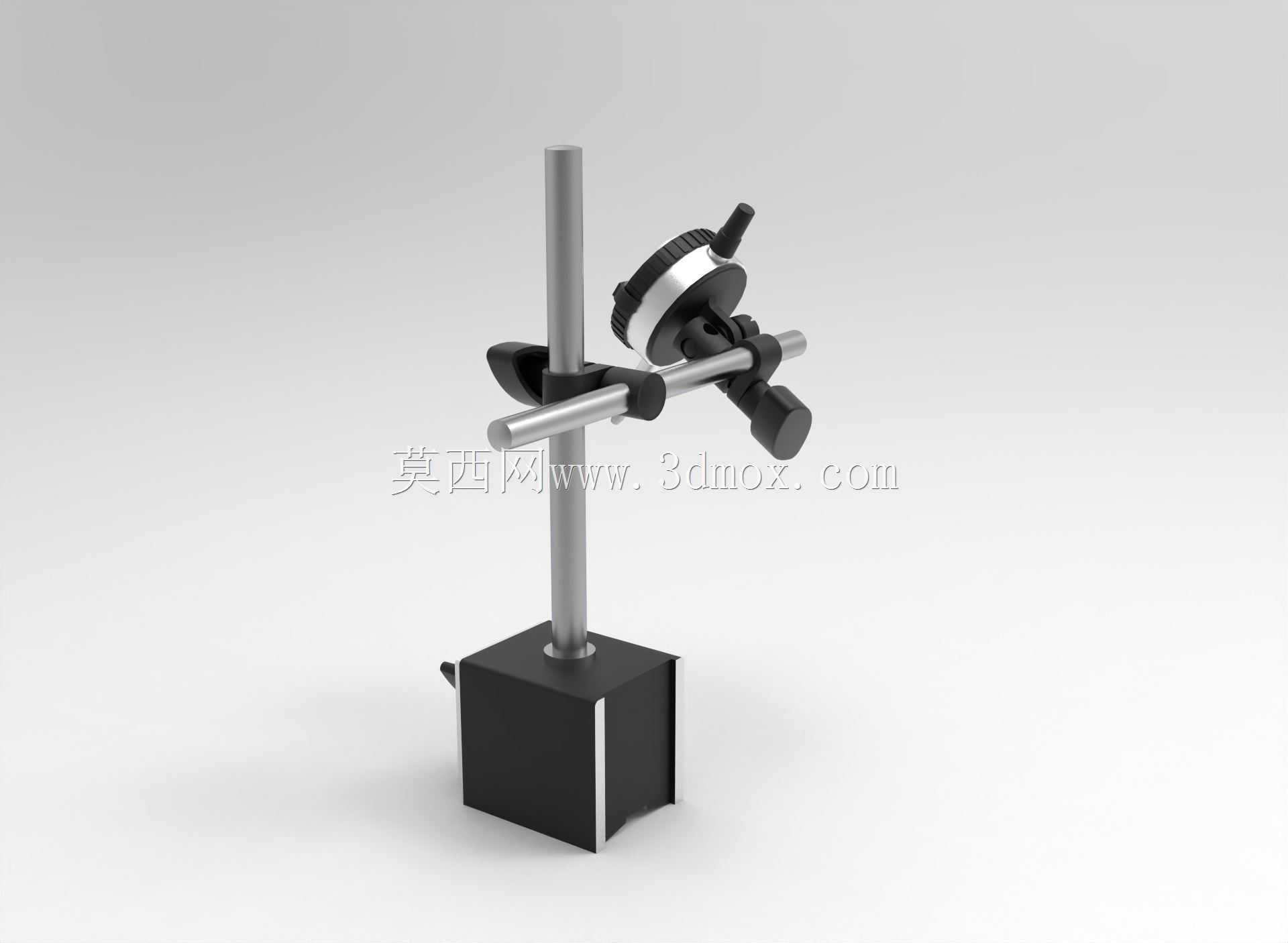

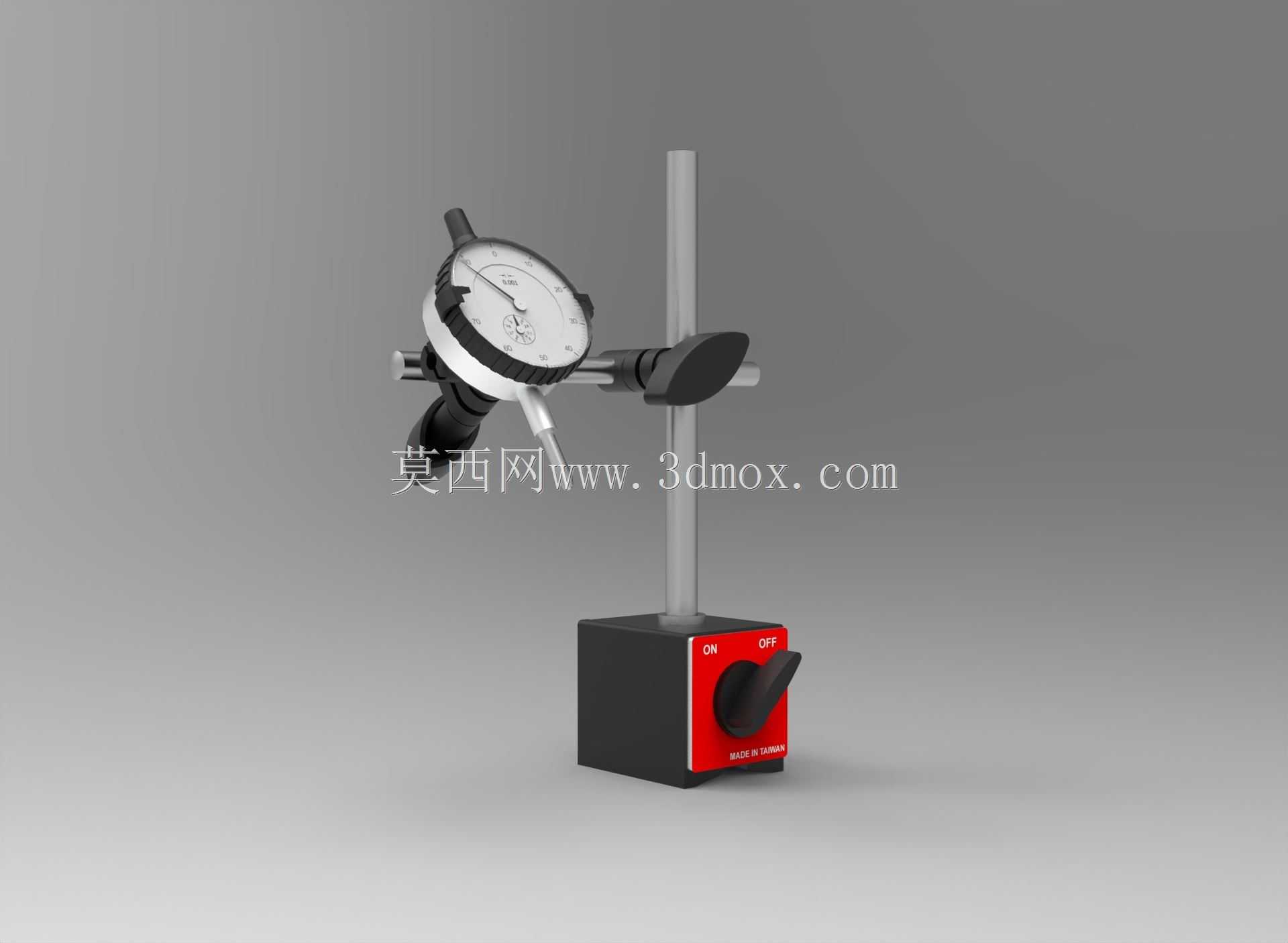

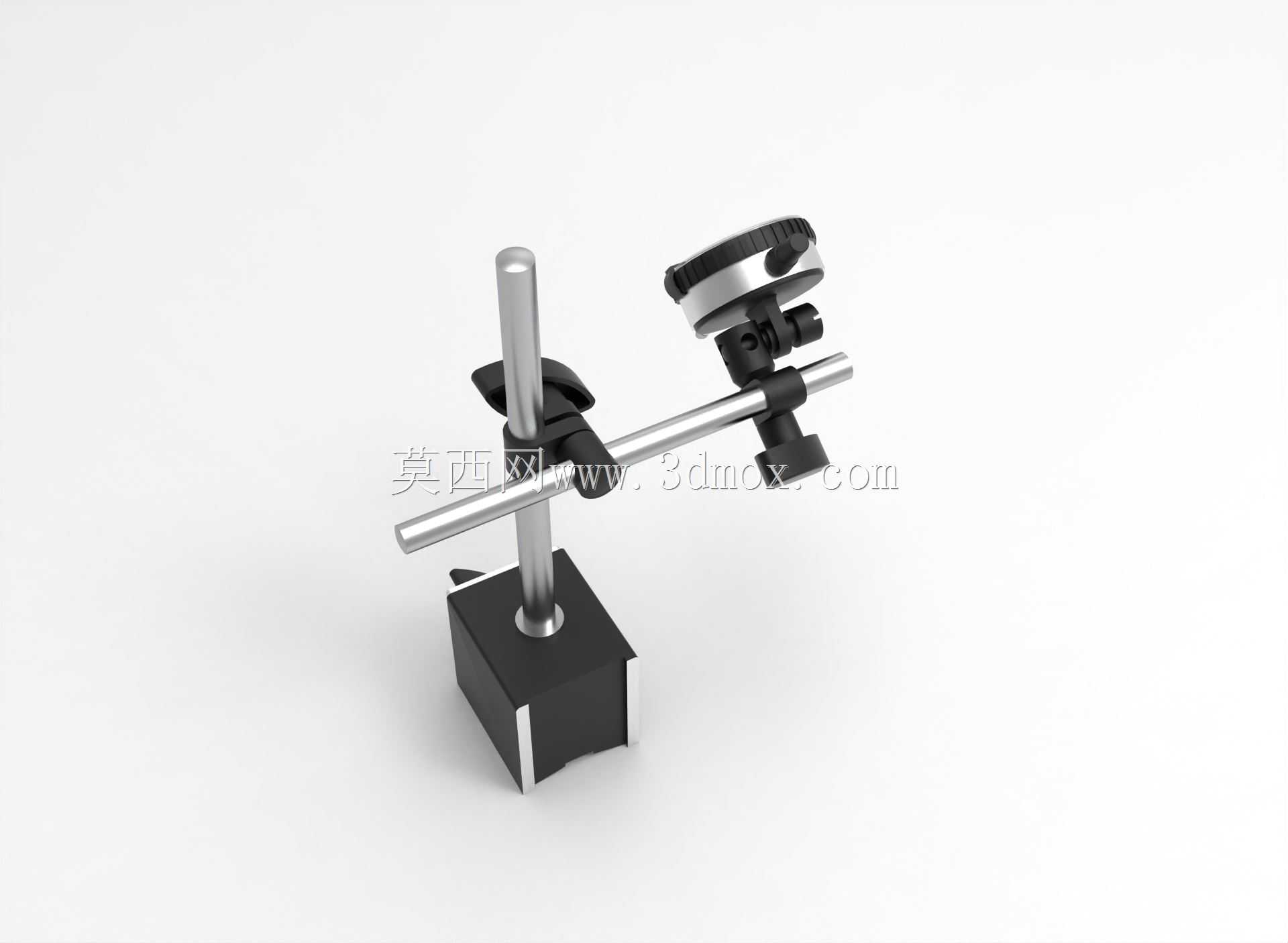

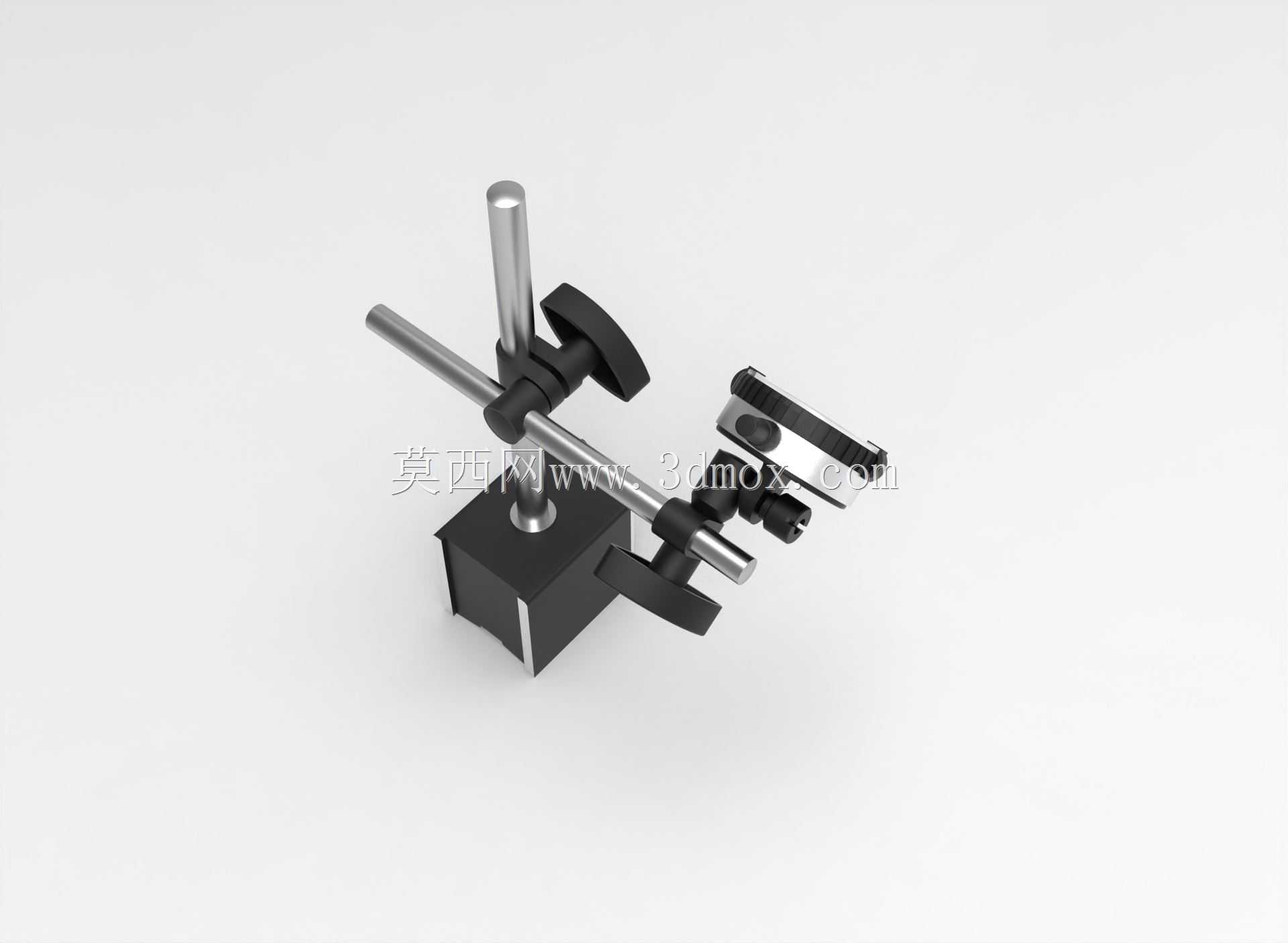

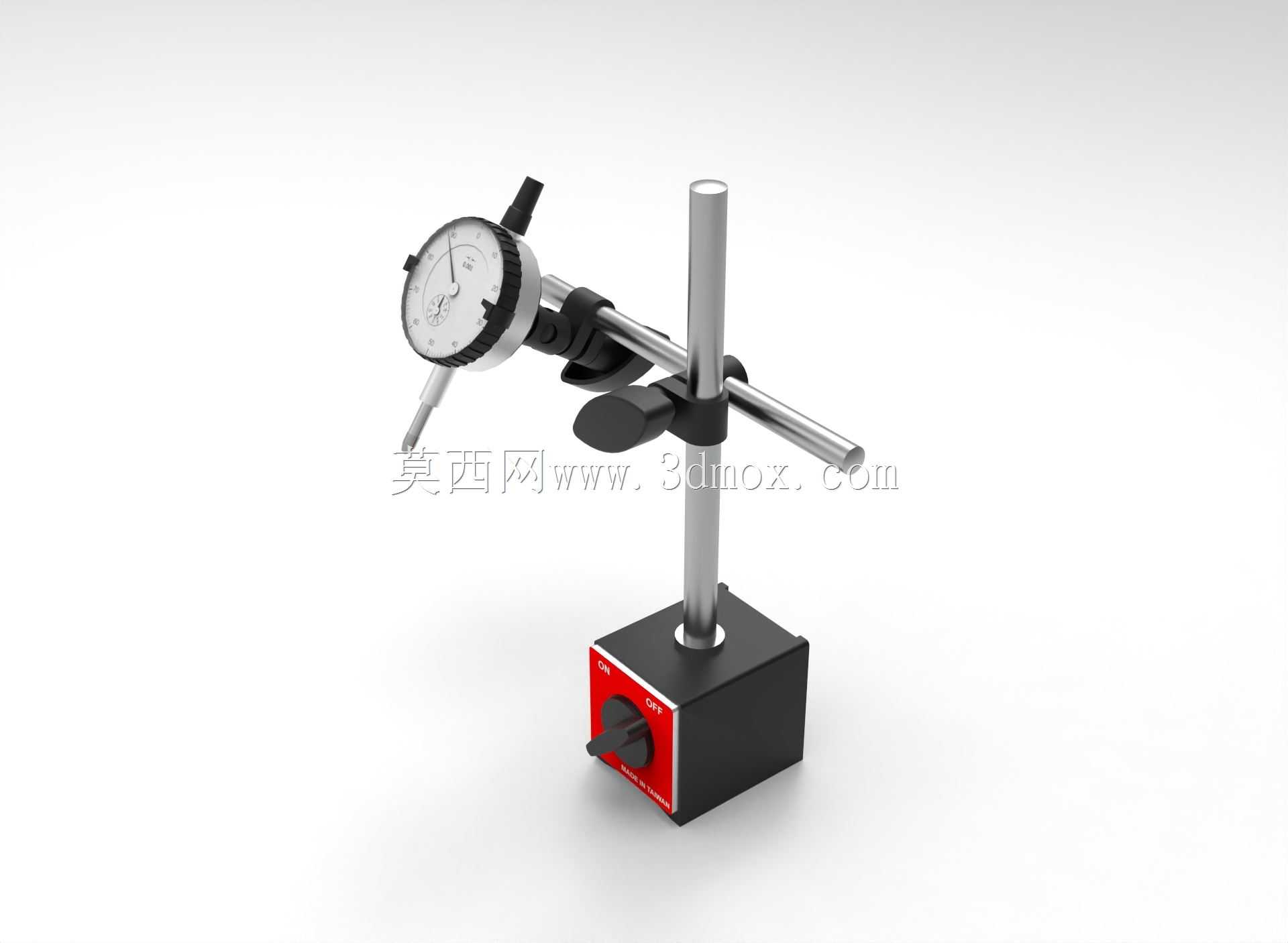

带磁性表座的杠杆千分表精密测量装置

这套测量装置是机械加工、设备装配环节中常用的形位误差检测工具，核心由杠杆式千分表、可调节万向表杆、开关式磁性底座三部分组成，能够完成工件表面跳动、同轴度、平面度、直线度等多项精度参数的检测作业。在实际生产场景中，这类装置常被用于车床卡盘装夹工件后的径向跳动校准、铣床工作台进给平行度校验、自动化设备装配时轴类零件的同轴度找正，也可配合专用工装完成批量零件的尺寸分选检测，是机加工车间、计量室、设备运维现场不可或缺的通用测量器具。磁性底座采用永磁式开关结构，无需外接电源即可通过旋钮切换磁路通断状态，吸附在导磁金属工作台、设备机架、工件表面时可提供足够的固定吸力，关闭磁路后即可轻松移位，不会在吸附面残留胶渍或造成划伤，底座的安装接触面做了精磨处理，平面度控制在微米级，避免因底座安装倾斜带来的测量系统误差。连接表体与底座的金属立杆采用镀铬防锈处理，表面粗糙度极低，万向锁紧机构可实现横杆的上下升降、水平旋转、角度倾斜调整，锁紧旋钮的压紧力经过匹配设计，既不会因为夹持力不足导致测量过程中表体滑移，也不会因为压力过大压伤立杆表面影响调整顺滑度，横杆末端的表夹可适配不同夹持直径的测量表体，更换不同量程、不同精度等级的表头时无需额外更换连接件。千分表的表盘采用高对比度刻度设计，长指针对应微米级刻度量程，短指针用于记录毫米级位移量，测头采用硬质合金材质，耐磨性优异，长期接触被测工件表面也不会出现磨损导致的测量精度漂移，表体自带的微调机构可在安装固定后完成指针零位的精细调整，无需反复挪动表座位置，大幅提升检测作业的效率。整套装置的安装边界可根据检测需求灵活调整，立杆最大伸出高度可满足多数中小型工件的检测高度需求，横杆的水平伸出长度可覆盖从底座边缘向外延伸的常规检测范围，调整到位后所有锁紧点固定即可形成稳定的测量悬臂，不会因为测量力的作用产生形变偏移。在建模过程中，对表盘的刻度线分布、表体的调节旋钮纹理、磁性底座的开关标识、锁紧旋钮的防滑结构都做了等比例还原，各活动连接部位的配合间隙参考实物的装配公差设置，可直接用于测量工装的虚拟装配仿真、检测工位的布局模拟，也可作为机械测量教学环节的演示模型使用，帮助从业者直观理解这类精密量具的结构组成与工作原理。
