按压式推拉联动机械结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:273942
  • 按压式推拉联动机械结构设计
  • 按压式推拉联动机械结构设计
  • 按压式推拉联动机械结构设计
  • 按压式推拉联动机械结构设计
  • 按压式推拉联动机械结构设计
  • 按压式推拉联动机械结构设计
  • 按压式推拉联动机械结构设计
  • 按压式推拉联动机械结构设计
  • 按压式推拉联动机械结构设计

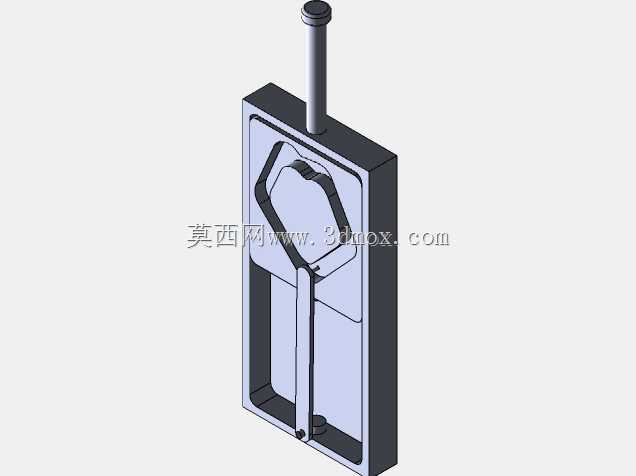

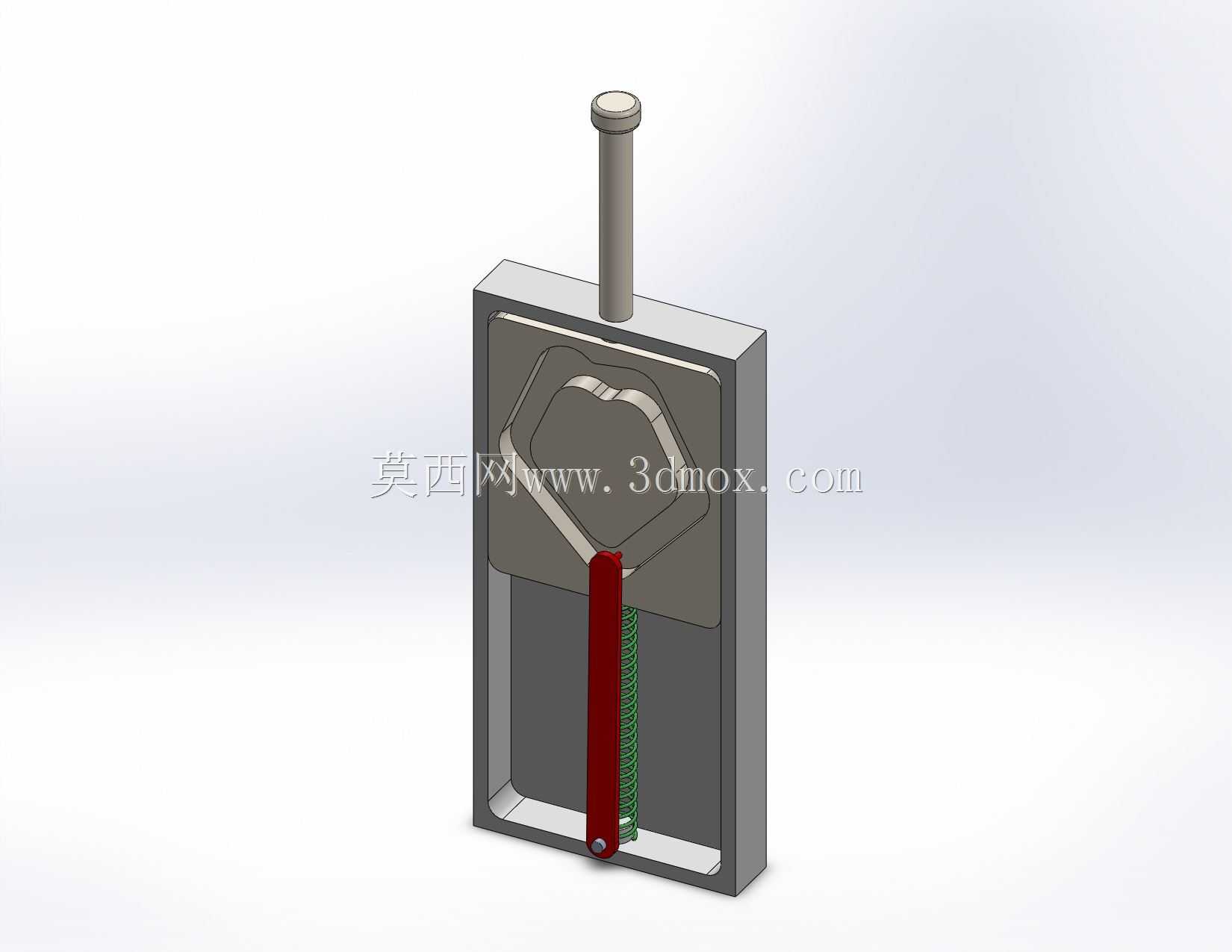

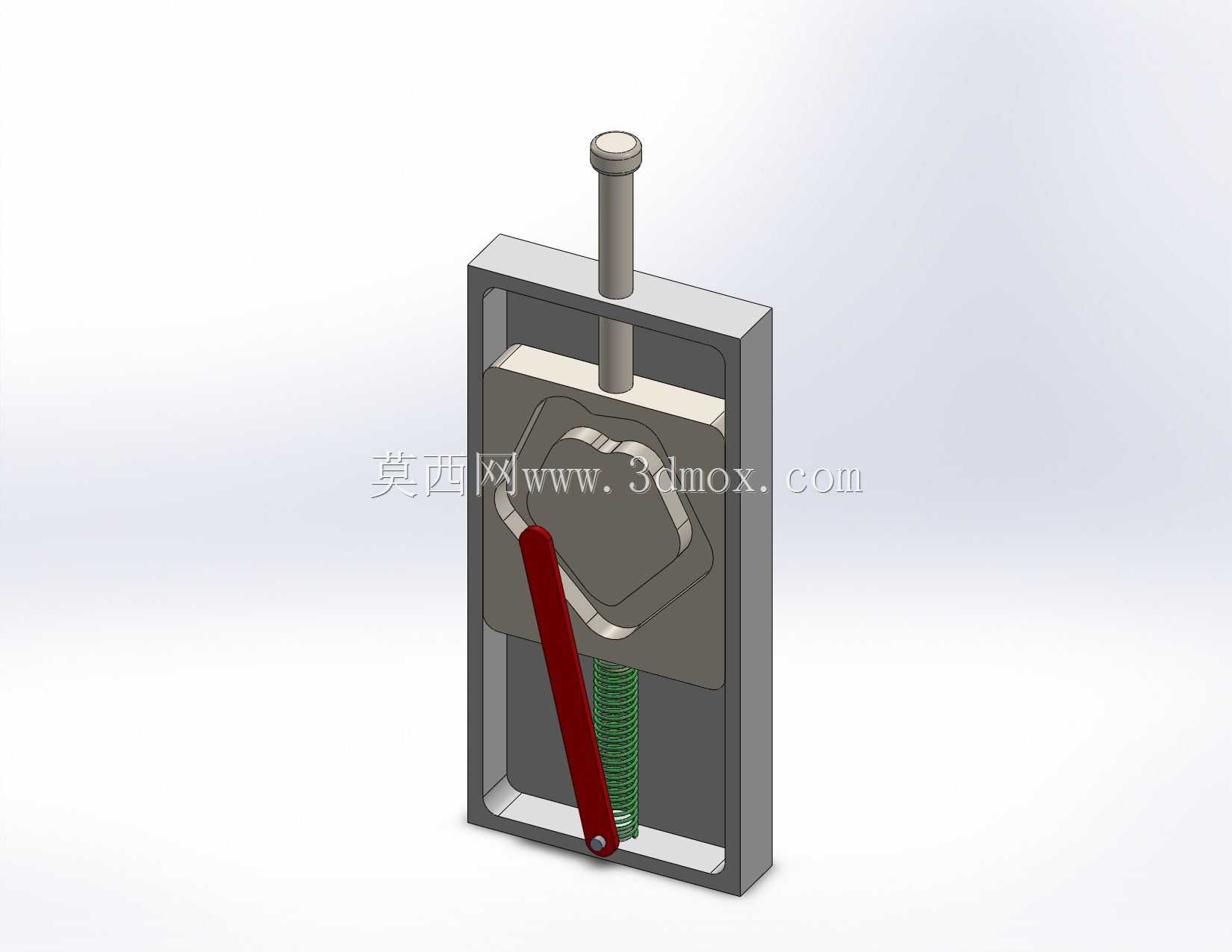

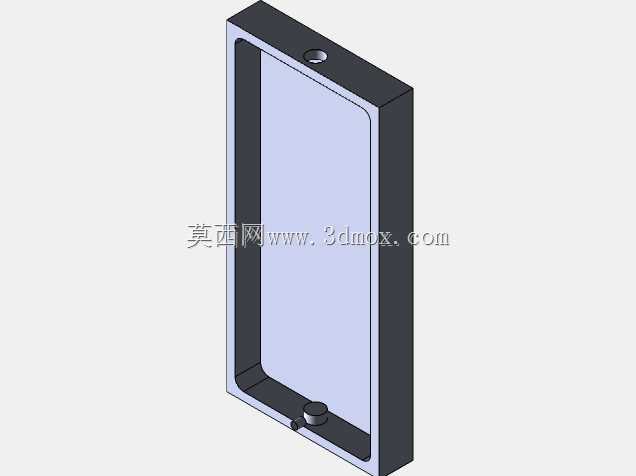

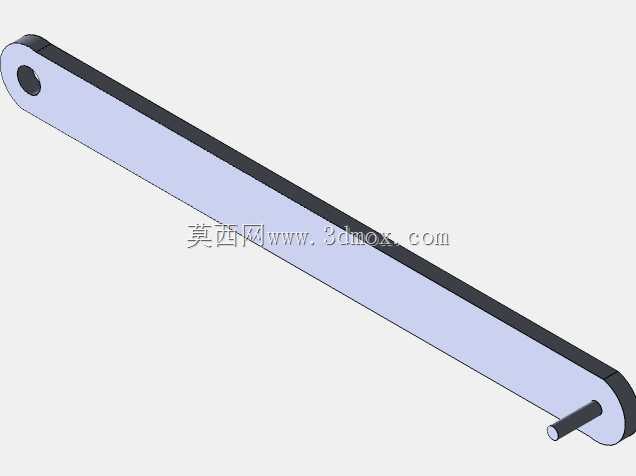

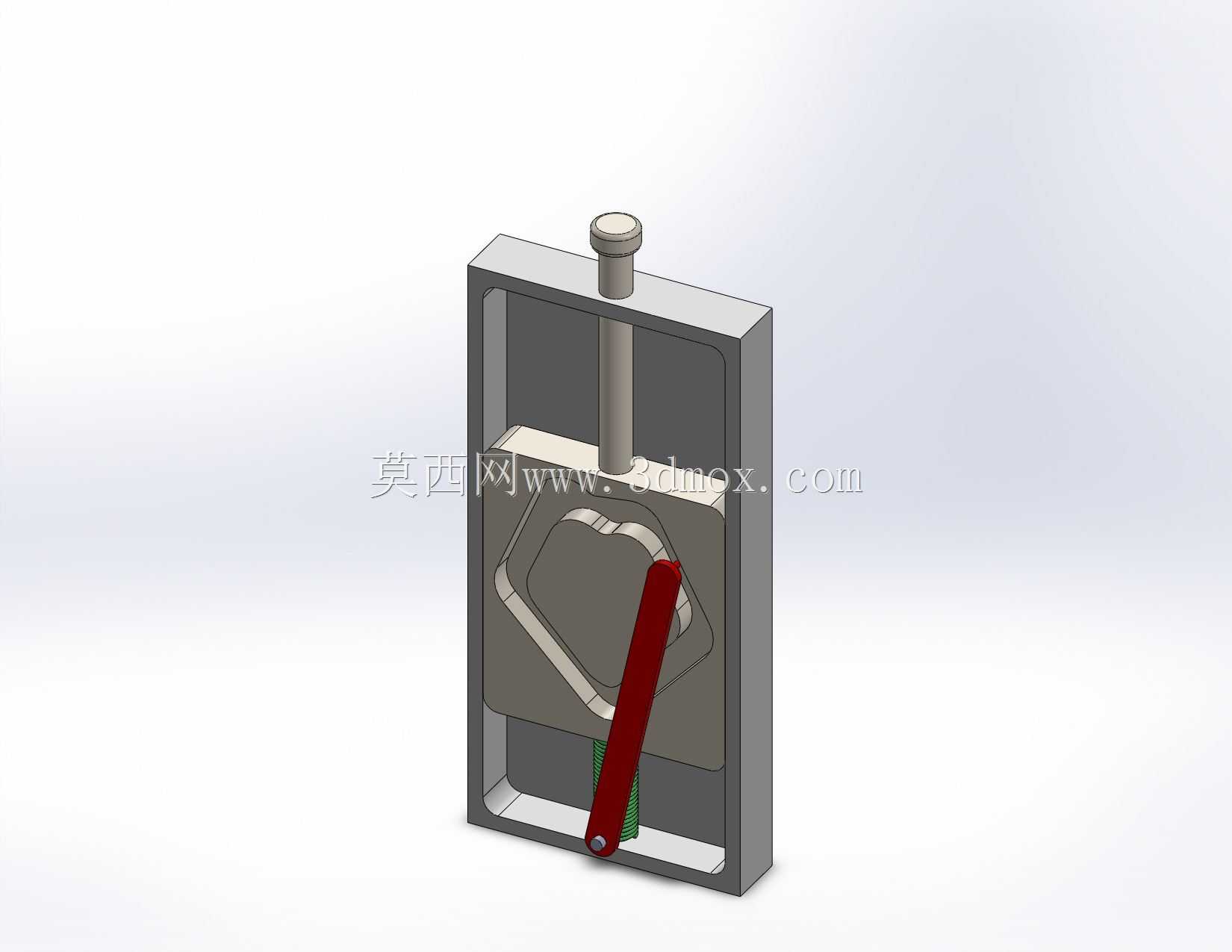

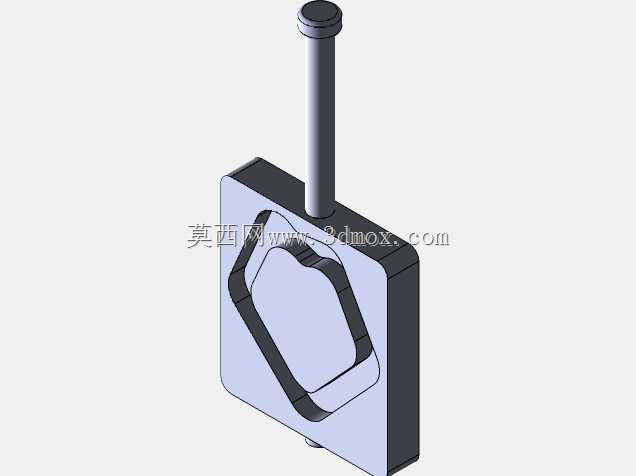

这类推拉式按钮机构常被集成在小型电控柜操作面板、手持检测设备触发端、小型工装夹具的锁止控制单元中,作为手动触发的动力传递部件使用,区别于普通直按式按钮,它能将垂直方向的按压输入,转化为内部滑块的水平方向推拉动作,适配需要横向锁止、横向触发触点的安装场景。从结构组成来看,整套机构包含外置按压推杆、心形轨迹限位槽、复位弹簧、横向滑动拨杆、外包安装壳体几个核心部分,按压推杆垂直布置在壳体上部,下端嵌在心形轨迹槽内,横向滑动拨杆一端铰接在壳体下部,另一端卡入心形轨迹的导槽中,复位弹簧套在拨杆外侧,始终给拨杆提供向上的复位推力。实际动作过程中,向下按压顶部推杆时,推杆下端沿心形轨迹的下行导槽移动,推动拨杆克服弹簧力向下摆动,当推杆下行至轨迹最低点时,拨杆端部卡入心形轨迹的下限位凹点,此时横向拨杆处于推出位置,可触发对应位置的微动开关或者推动锁舌完成锁止;再次按压推杆,推杆下端沿心形轨迹的回位导槽移动,脱离下限位凹点,在弹簧复位力作用下,拨杆带动推杆向上回位,拨杆同步收回至初始位置,完成一次完整的推拉循环。设计过程中需要重点控制几个尺寸边界:首先是壳体的整体安装尺寸,这类小型机构通常适配嵌入式安装,壳体外形多为矩形结构,侧壁预留的安装孔位需要匹配面板的开孔尺寸,避免安装时出现干涉;其次是心形轨迹槽的轮廓精度,轨迹槽的过渡圆角、限位凹点的深度直接影响按压手感与锁止可靠性,圆角过小会导致推杆端部卡滞,凹点深度不足会出现锁止失效、自动回位的问题;再者是复位弹簧的刚度选型,刚度过大会导致按压力度过大,操作手感生硬,刚度过小则会出现回位迟缓、拨杆无法完全复位的故障,需要结合推杆的按压行程匹配弹簧的预压缩量与线径参数。另外,推杆与壳体上导向孔的配合间隙需要控制在合理范围,间隙过大会导致推杆按压时出现偏摆,加剧轨迹槽的磨损,间隙过小则会增大按压阻力,甚至在温变环境下出现卡滞。这类结构不需要额外的电气辅助元件,纯机械结构即可实现按压一次锁止、再按一次复位的双稳态动作,在不需要持续按住操作的触发场景中,能大幅降低操作人员的劳动强度,同时相比电磁式触发结构,它的环境适应性更强,在强电磁干扰、高低温潮湿的工况下也能稳定工作,不会出现误触发的问题。
