管道夹持用手动管虎钳结构设计

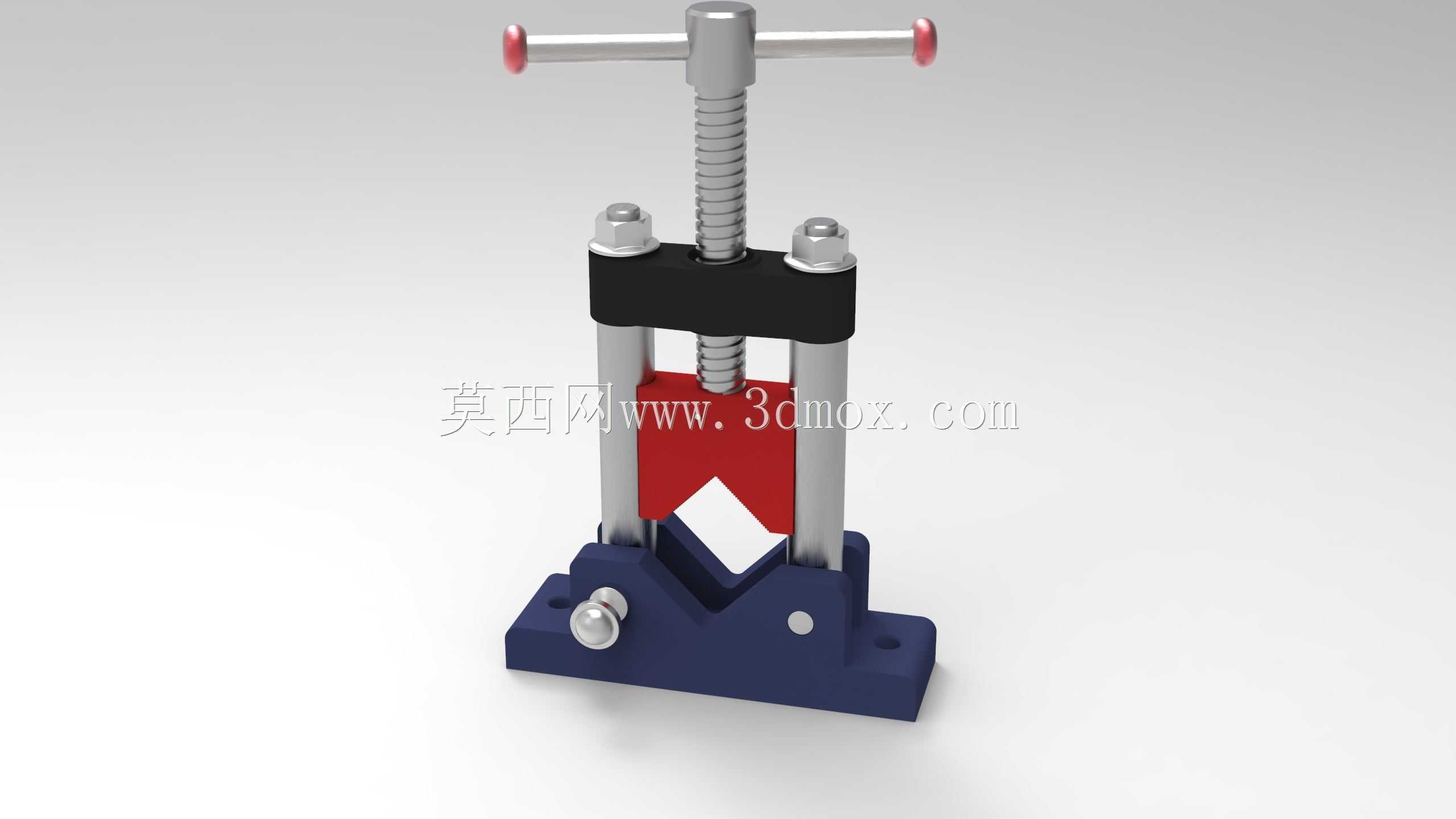

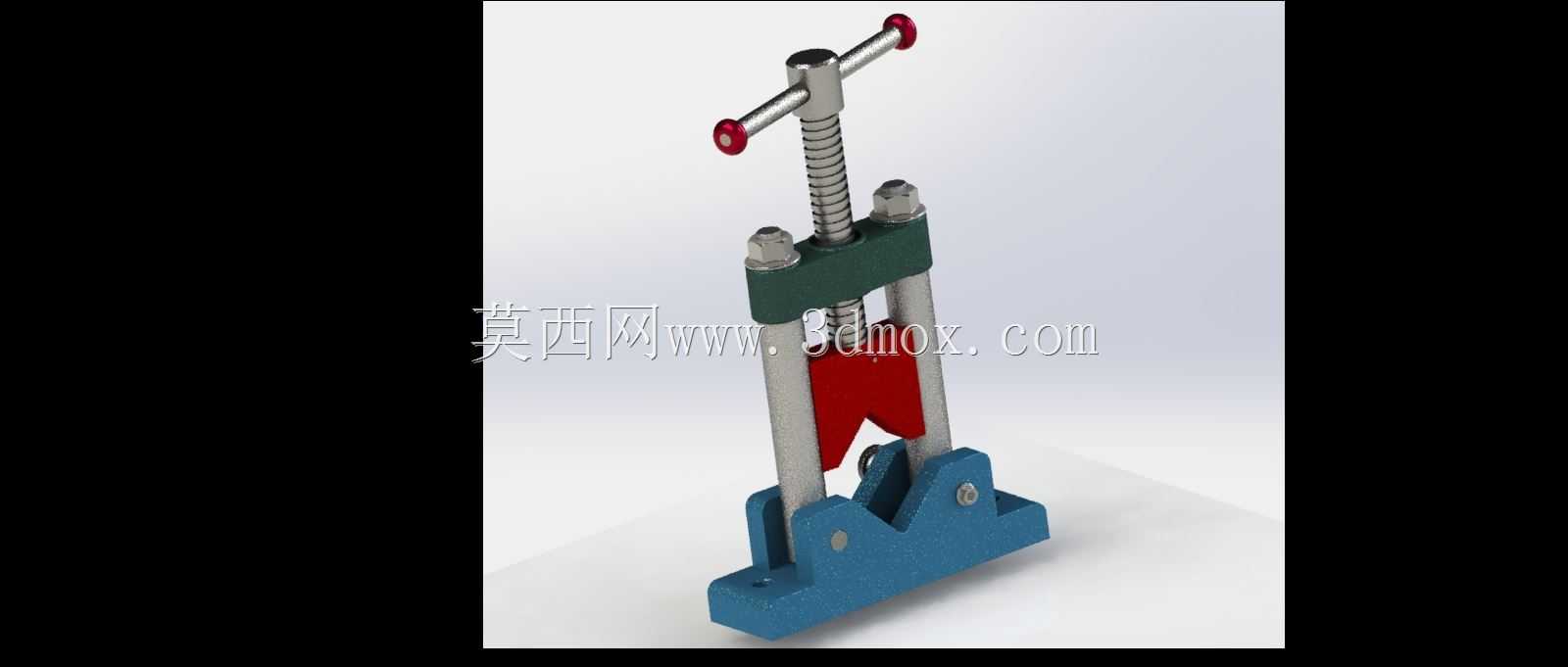

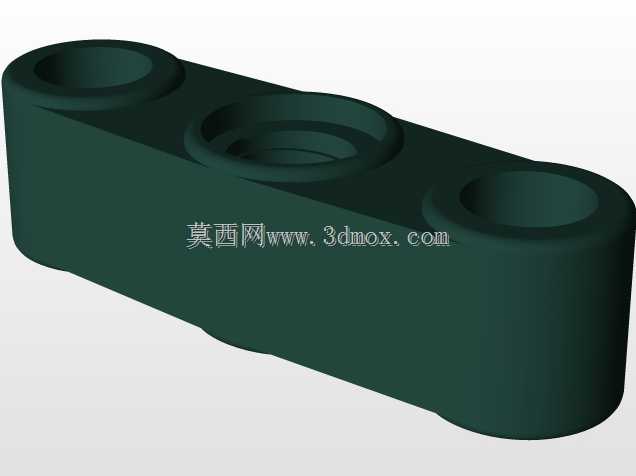

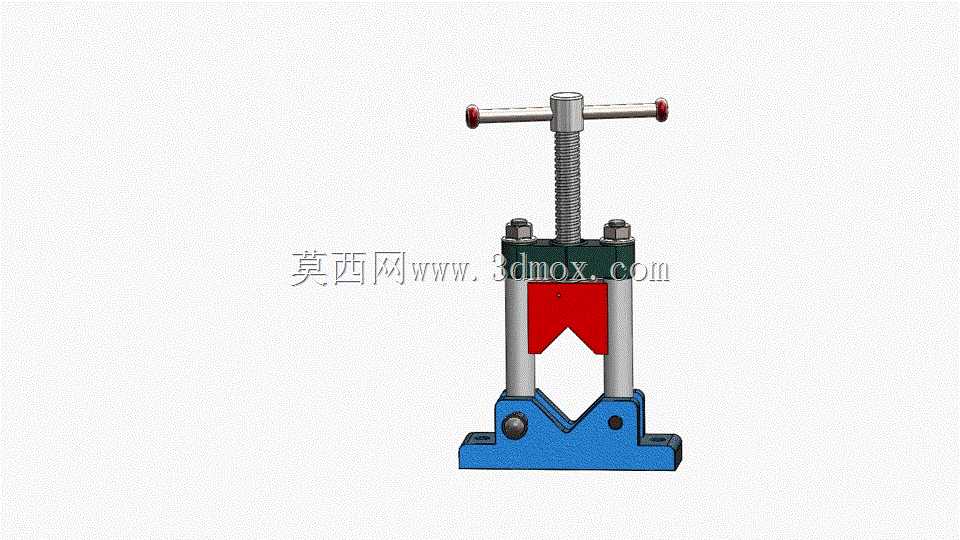

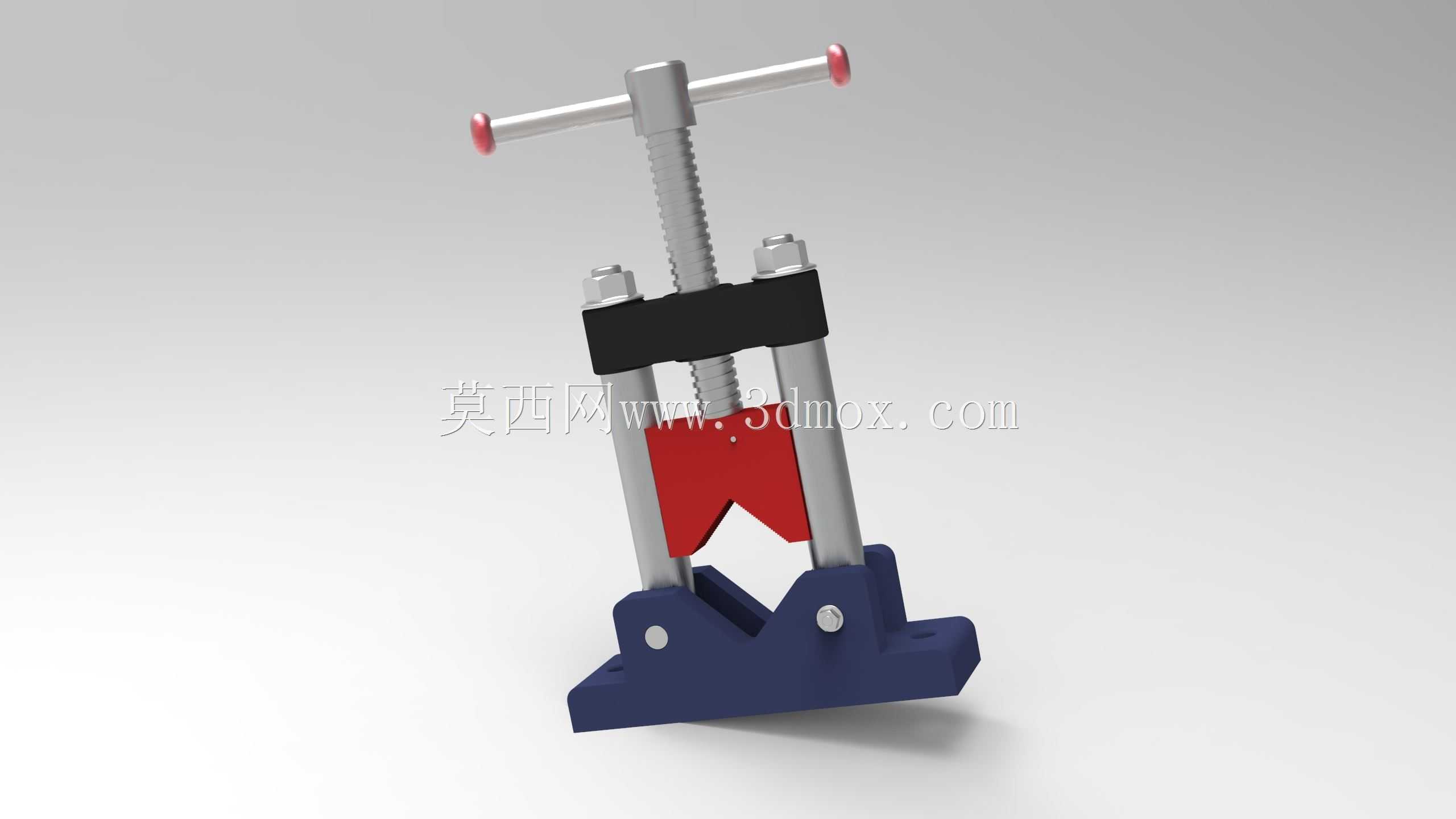

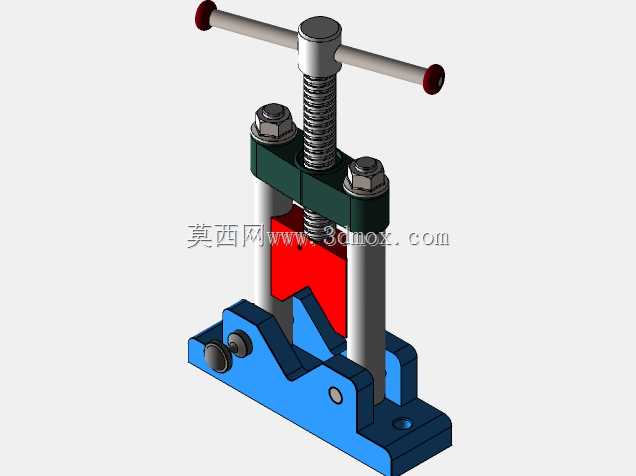

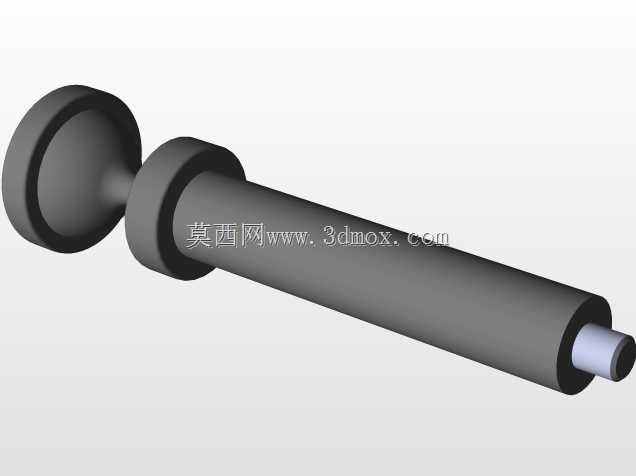

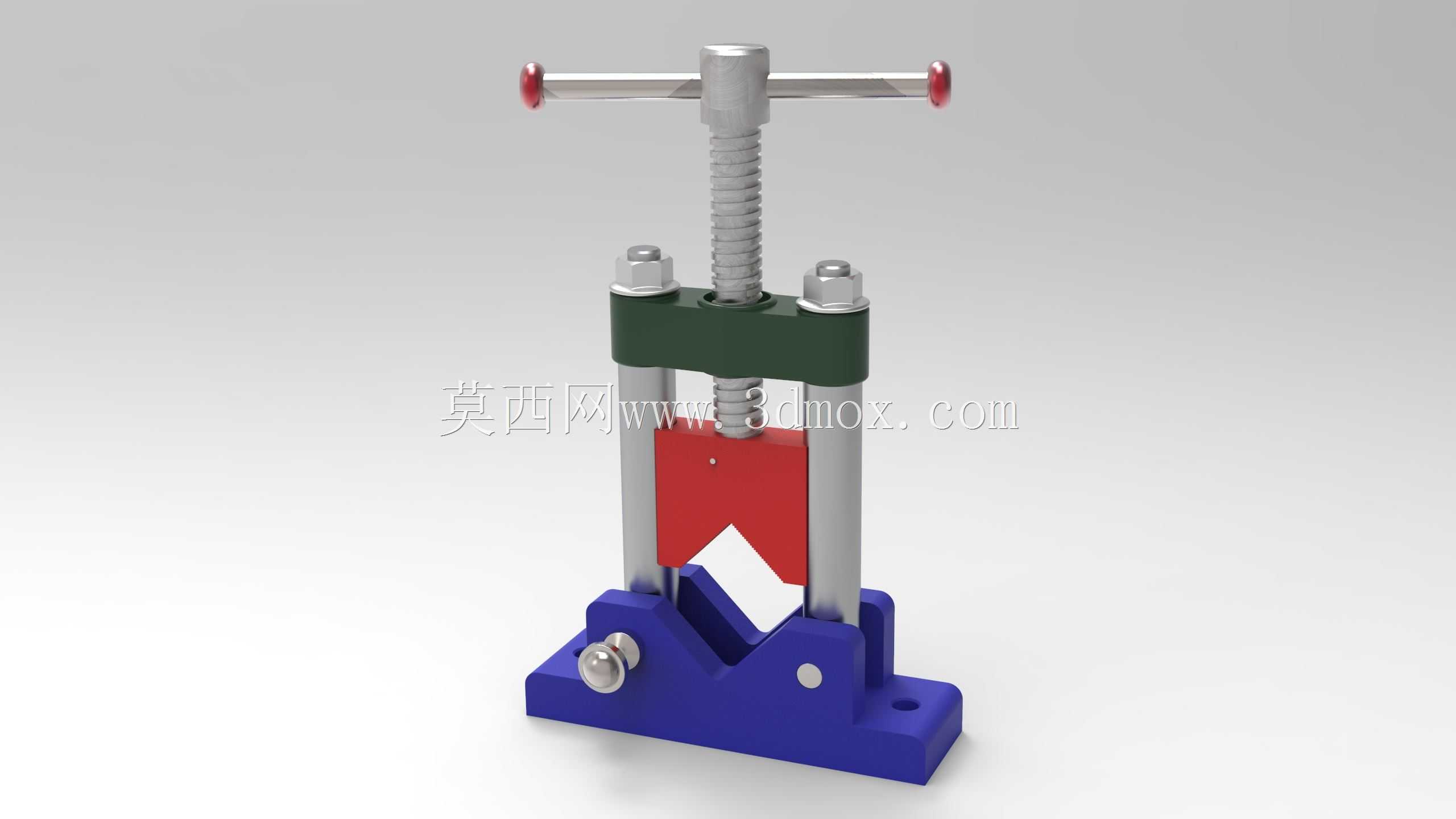

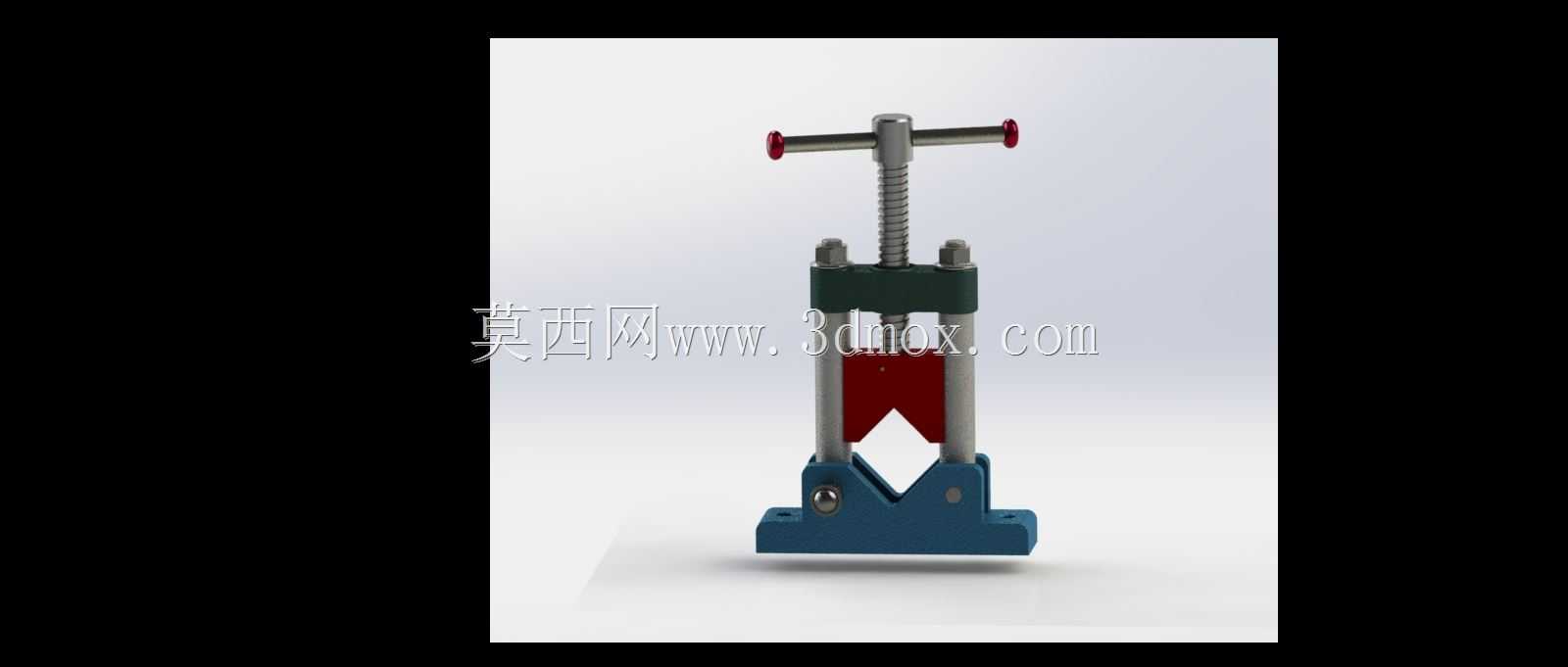

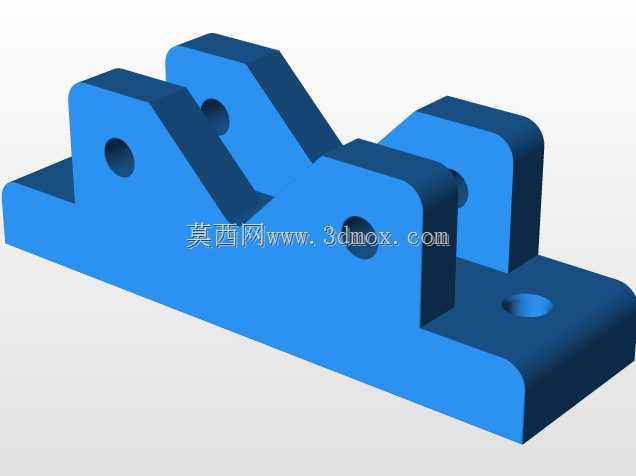

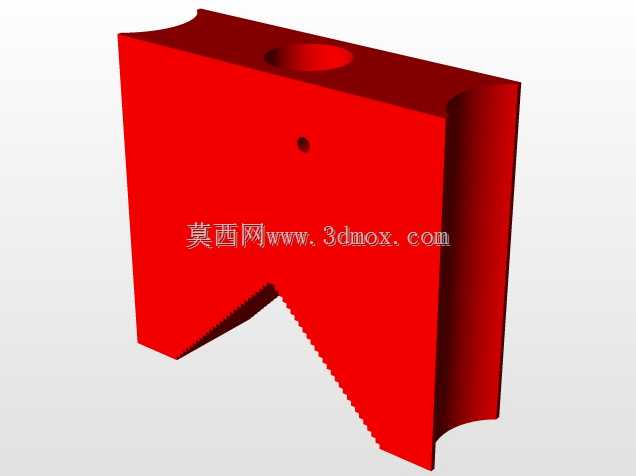

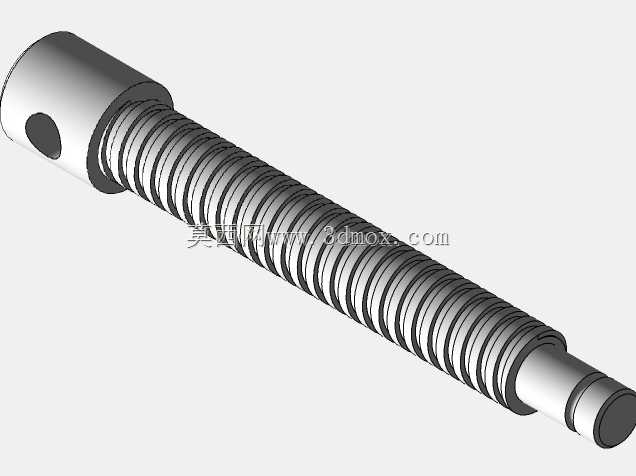

在水暖安装、管路维修、小型金属管材加工场景中，管虎钳是管路作业环节不可或缺的夹持工装，区别于普通平口台虎钳，这类夹具专门针对圆柱类管材的外形特征做了适配设计，可避免装夹过程中管材打滑、表面压伤变形的问题。从结构设计逻辑来看，这款管虎钳采用V型对夹的核心夹持结构，下钳体为固定V型支撑座，直接与安装底座一体加工成型，上钳体为活动V型压块，通过顶部的T型丝杆传动实现垂直方向的升降进给，丝杆顶端配置横向T型手柄，操作人员可借助手柄的力臂放大效应，用较小的手动力输出即可获得足够的夹持力，满足不同壁厚金属管材、塑料管材的装夹紧固需求。设备的支撑框架采用双立柱导向结构，两根平行的光轴立柱贯穿上活动钳块，两端分别与顶部丝杆固定座、下安装底座锁紧连接，既可以为上钳块的升降动作提供精准的直线导向，避免压合过程中出现钳口偏移，也能承担夹持作业时的侧向倾覆力矩，保证装夹稳定性。底座部分设计有两个对称的安装通孔，可通过螺栓将整个钳体固定在工作台、移动式作业架的安装平面上，安装边界需预留至少150mm的横向操作空间，满足手柄转动时的操作避让需求，整体外形高度控制在280mm左右，底座横向宽度120mm，适配多数现场作业台的安装尺寸。钳口的V型夹角采用90度设计，可适配直径15mm到65mm区间的常规管材装夹，V型接触面上做了防滑齿纹处理，在夹持镀锌管、PPR管、不锈钢管等不同材质管材时，均可提供足够的摩擦阻力，避免管材转动、轴向窜动，为后续的管材切割、套丝、螺纹连接、管件焊接等工序提供稳定的工件固定基础。日常使用中，双立柱导向面、丝杆传动副需定期涂抹润滑脂，减少运动磨损，延长工装使用寿命，钳口齿面若出现磨损打滑情况，可单独更换上、下钳口配件，无需整体更换钳体，降低现场工装的维护成本。
