汽车后桥悬挂轮组集成结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:274015
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计
  • 汽车后桥悬挂轮组集成结构设计

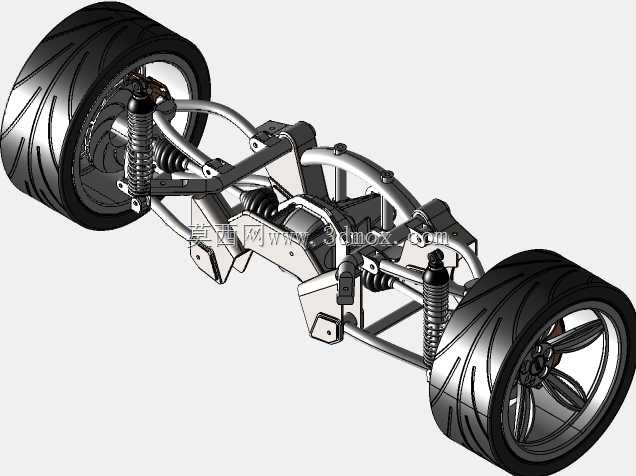

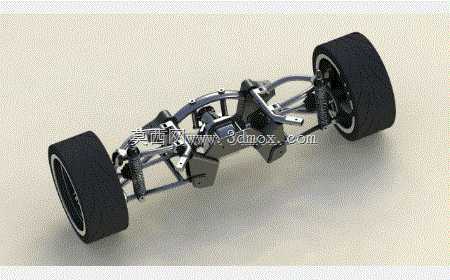

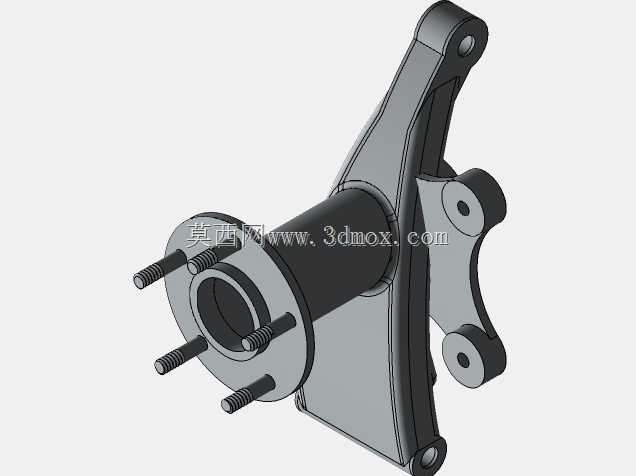

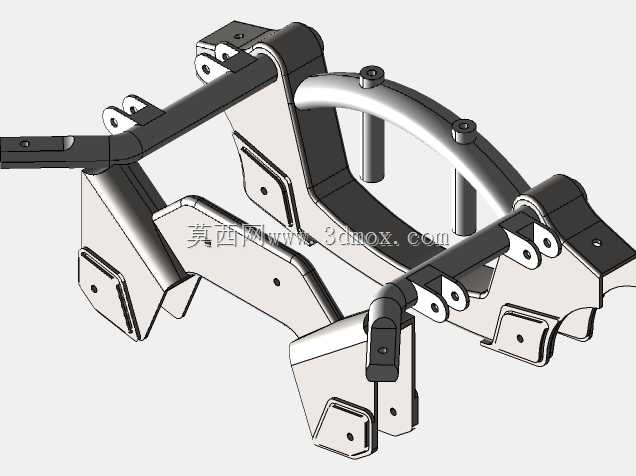

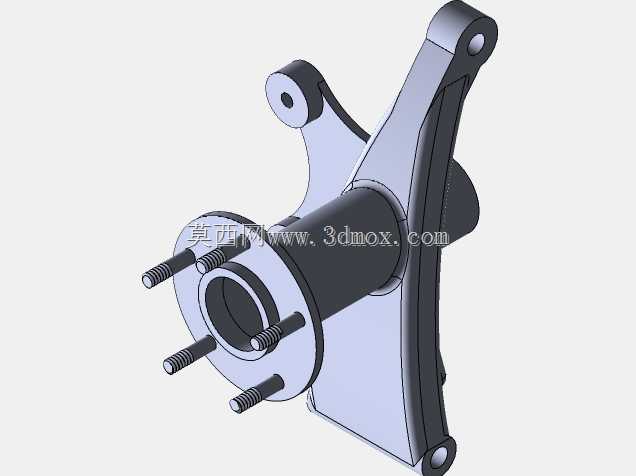

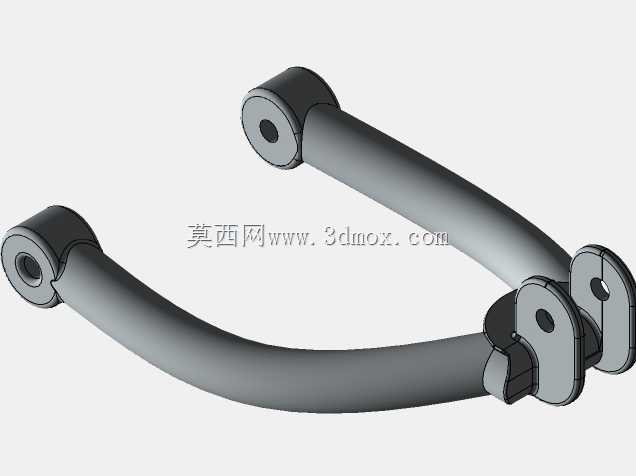

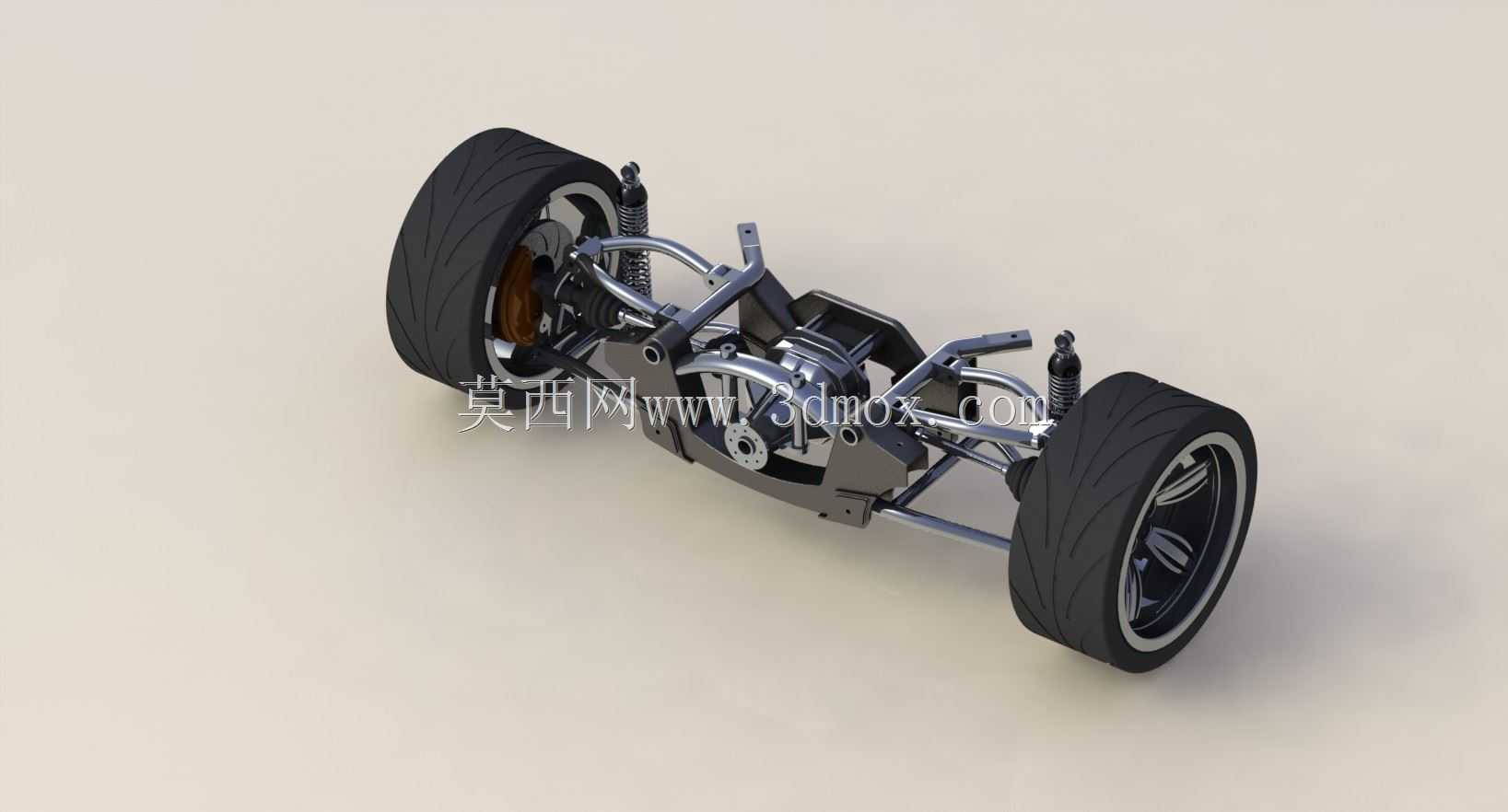

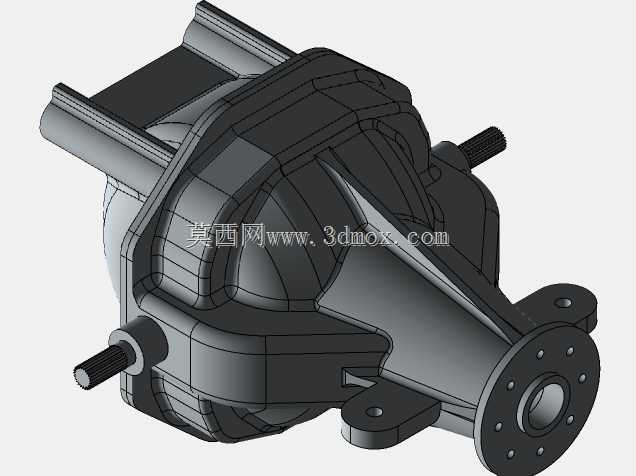

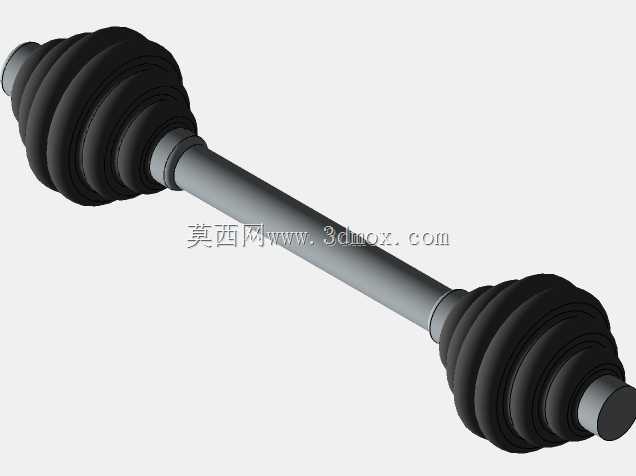

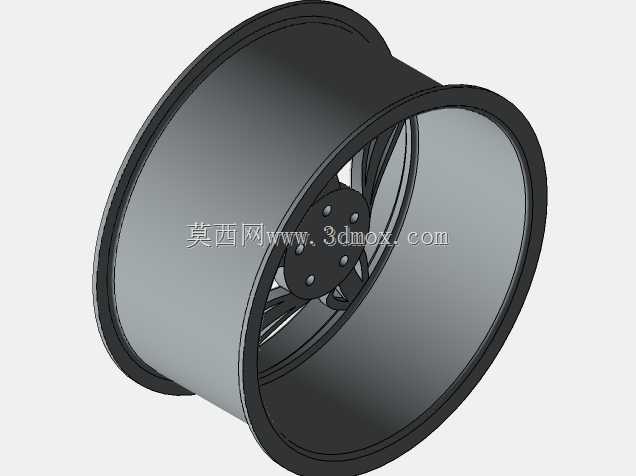

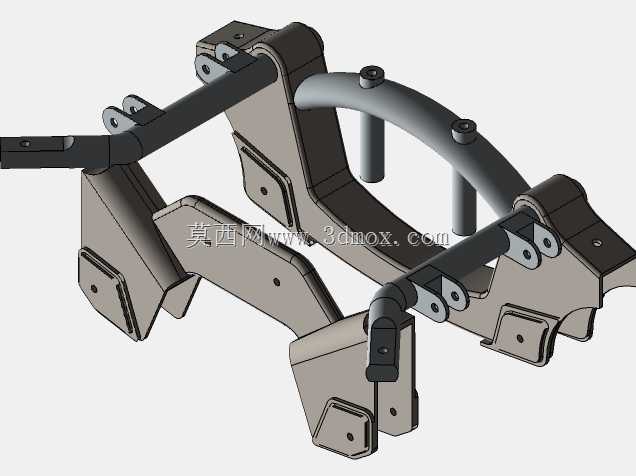

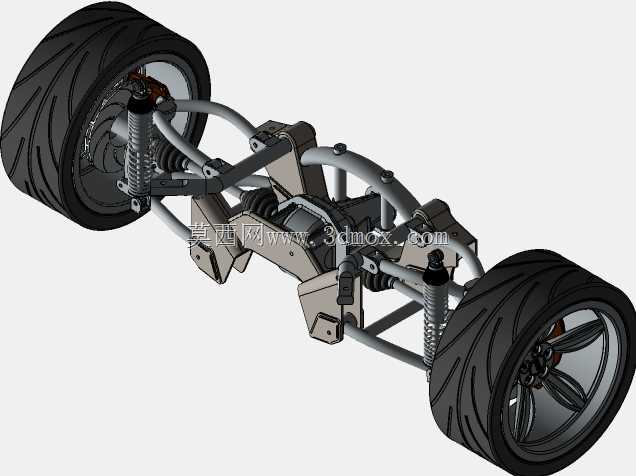

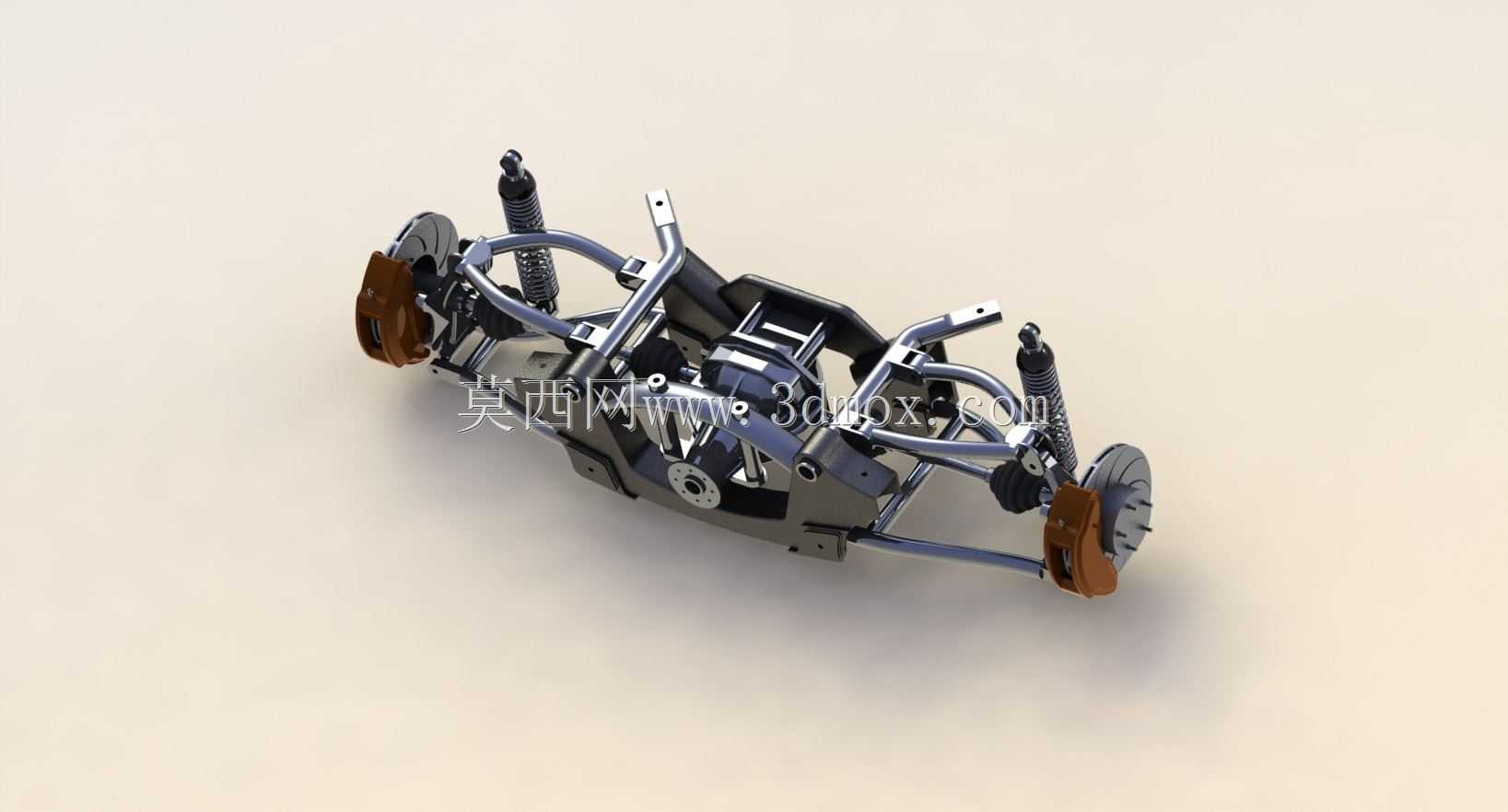

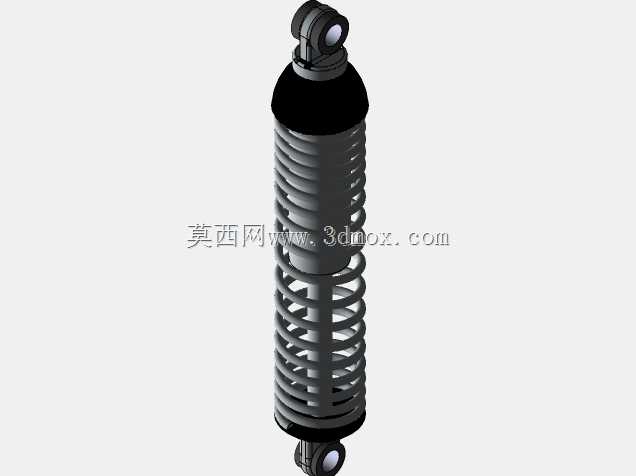

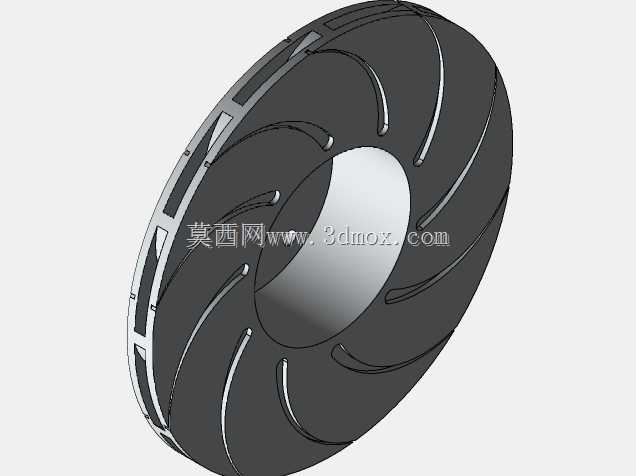

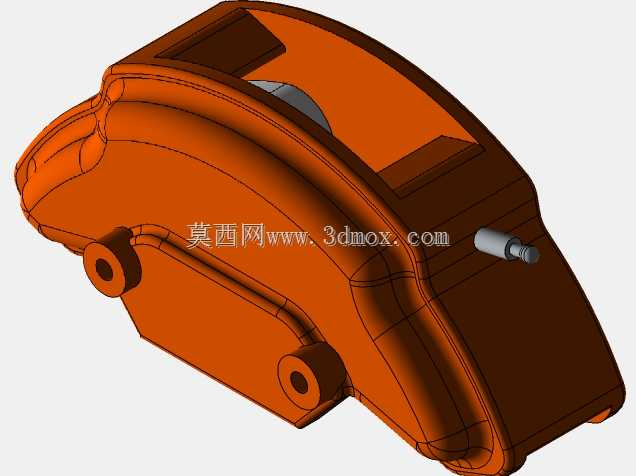

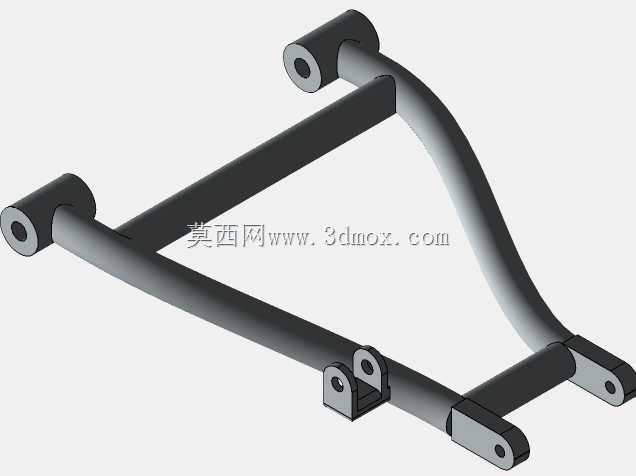

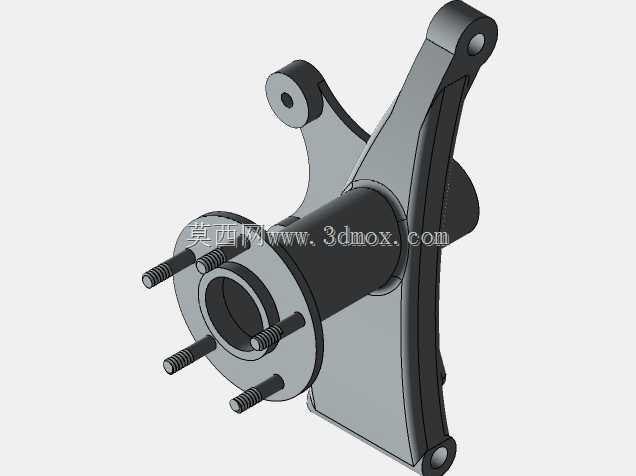

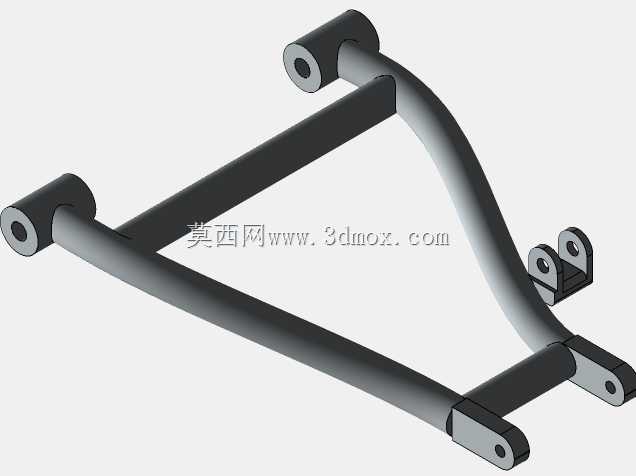

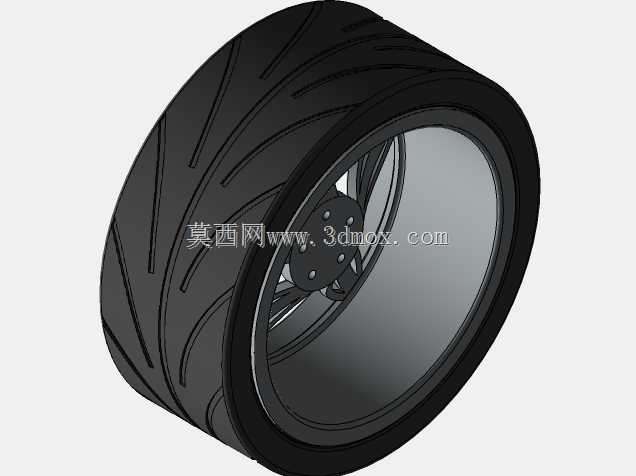

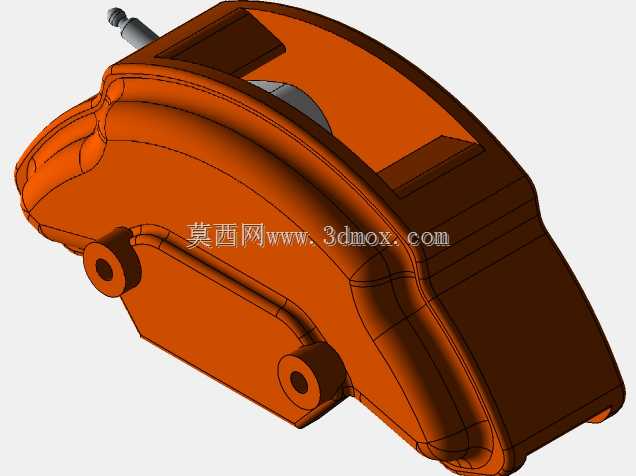

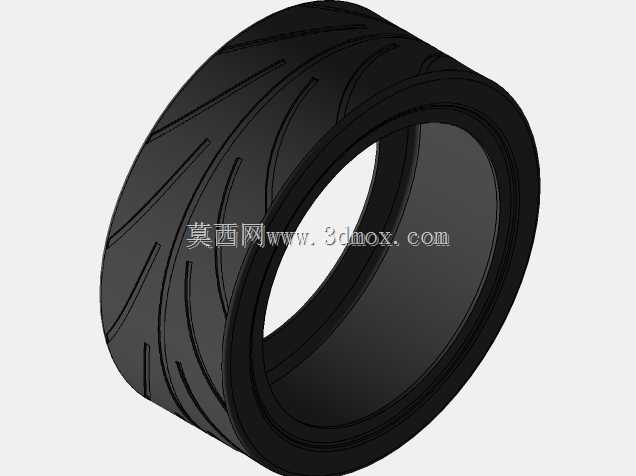

这套后桥结构主要面向乘用车型的后驱底盘布局,日常装车场景覆盖家用轿车、小型运动车型的非独立或半独立后悬配置,核心作用是承接车身载荷、传递驱动扭矩同时缓冲路面冲击。从结构设计逻辑来看,整体采用双侧对称布局,两侧轮端通过桥管连接中央差速安装位,减震器与摆臂的铰接点位置经过多轮运动校核,避免车轮上下跳动过程中出现运动干涉,同时保证轮距参数在全行程内的变动量控制在合理区间,减少轮胎异常磨损风险。安装边界层面,桥体中央的主减安装面预留了标准的螺栓孔位,可适配不同速比的主减速器总成,两侧轮端的轮毂轴承位采用通用化尺寸设计,能匹配常见的15-18寸轮毂安装规格,减震器上支座的连接孔位间距符合主流车型的后副车架安装标准,不需要额外做转接支架即可完成试装。功能特性上,整套结构整合了驱动、承载、减震、导向多重作用,下摆臂采用不等长设计,在车轮跳动时可以主动修正前束角变化,提升过弯时的轮胎抓地表现,螺旋弹簧与筒式减震器采用分离式布置,相比同轴布置方案能释放更多后备箱下部空间,同时降低减震器受到的侧向力,延长密封件使用寿命。设计过程中优先考虑了零部件的通用性,桥管采用标准无缝钢管规格,摆臂的铰接衬套选用市面通用的橡胶衬套尺寸,后期维修替换不需要开模定制特殊配件,轮端的制动安装位兼容通风盘式与实心盘式制动器,可根据车型配置等级灵活调整。结构强度层面,桥体关键受力位置做了局部加厚处理,经过满载1.5倍载荷的静力学仿真验证,最大应力值低于材料屈服强度的60%,满足日常行驶与轻度非铺装路面的使用需求,减震器的行程设置兼顾了城市道路的舒适性与烂路通行的缓冲余量,不会轻易出现打底问题。
