实木中柱旋转楼梯结构设计方案

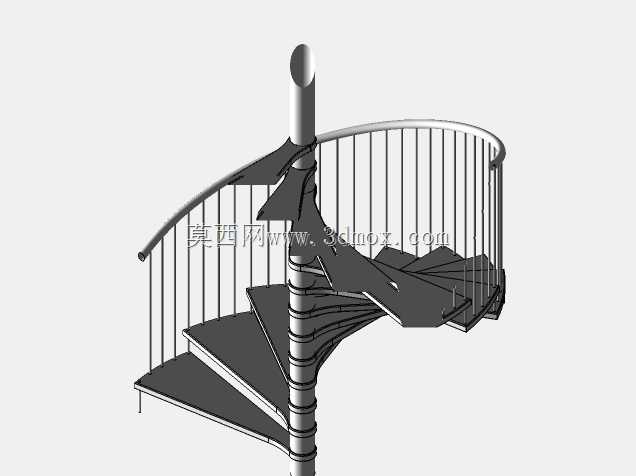

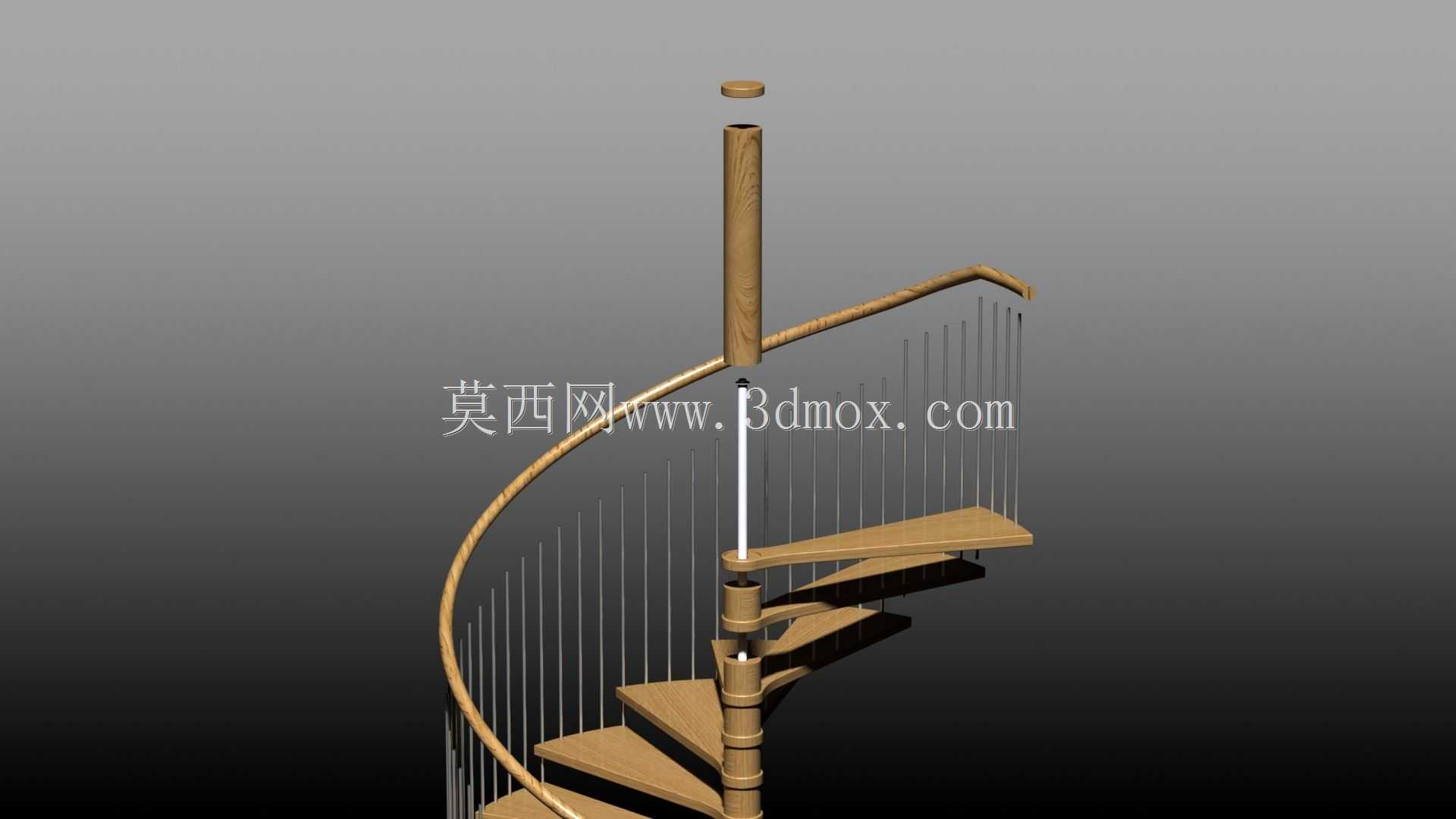

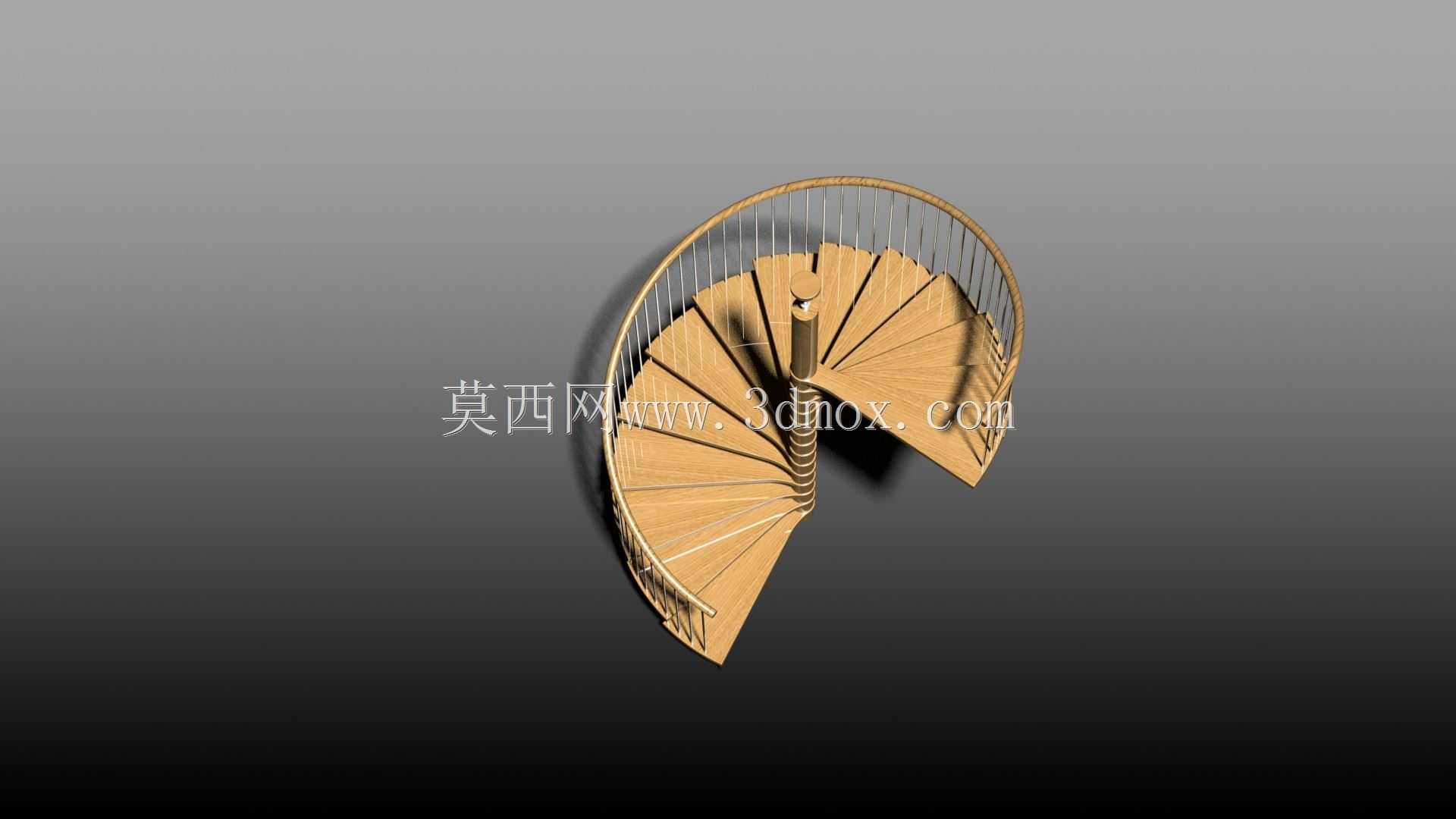

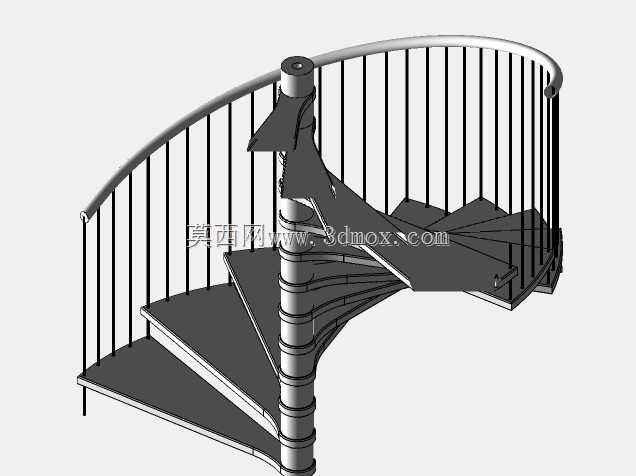

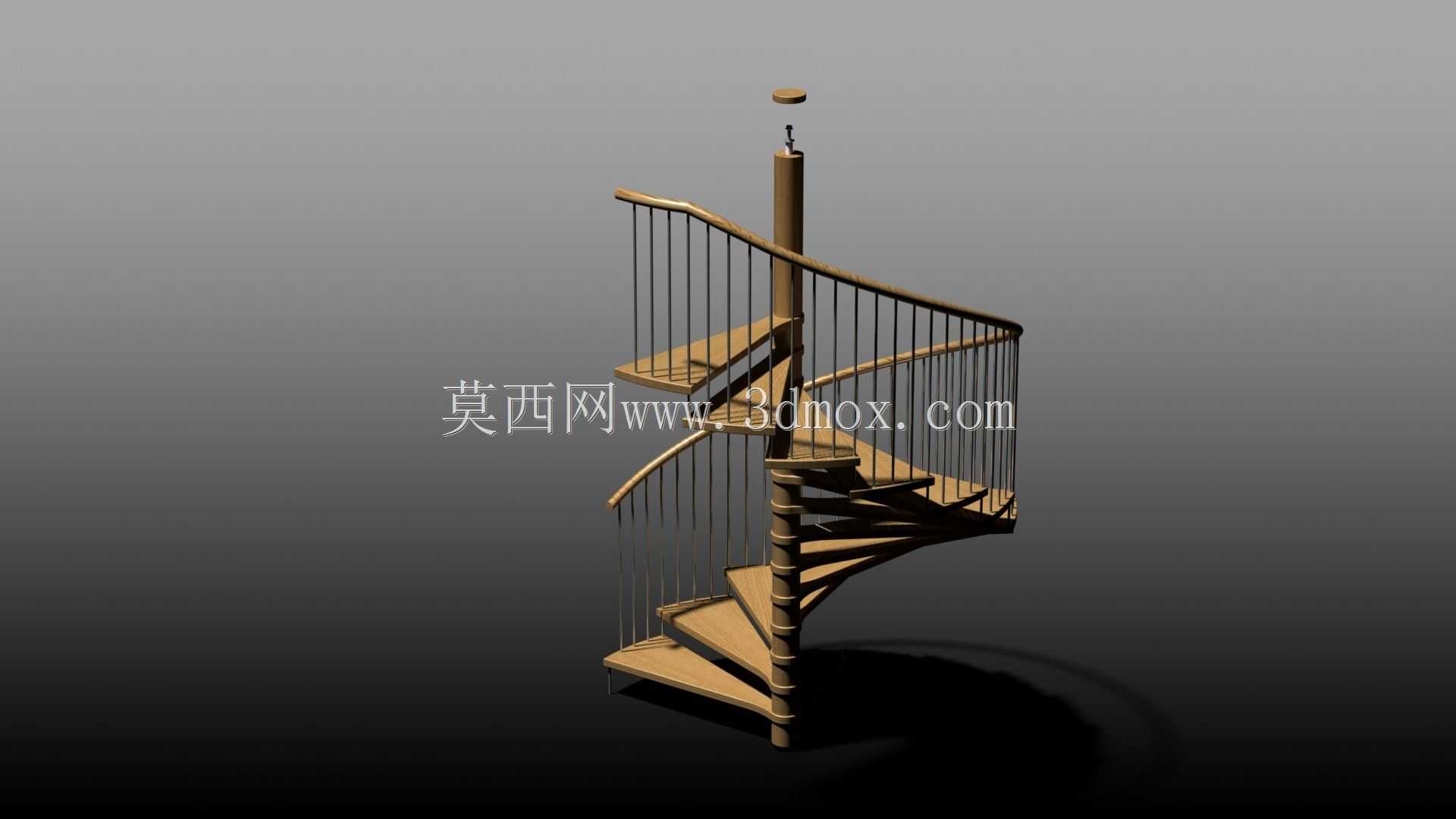

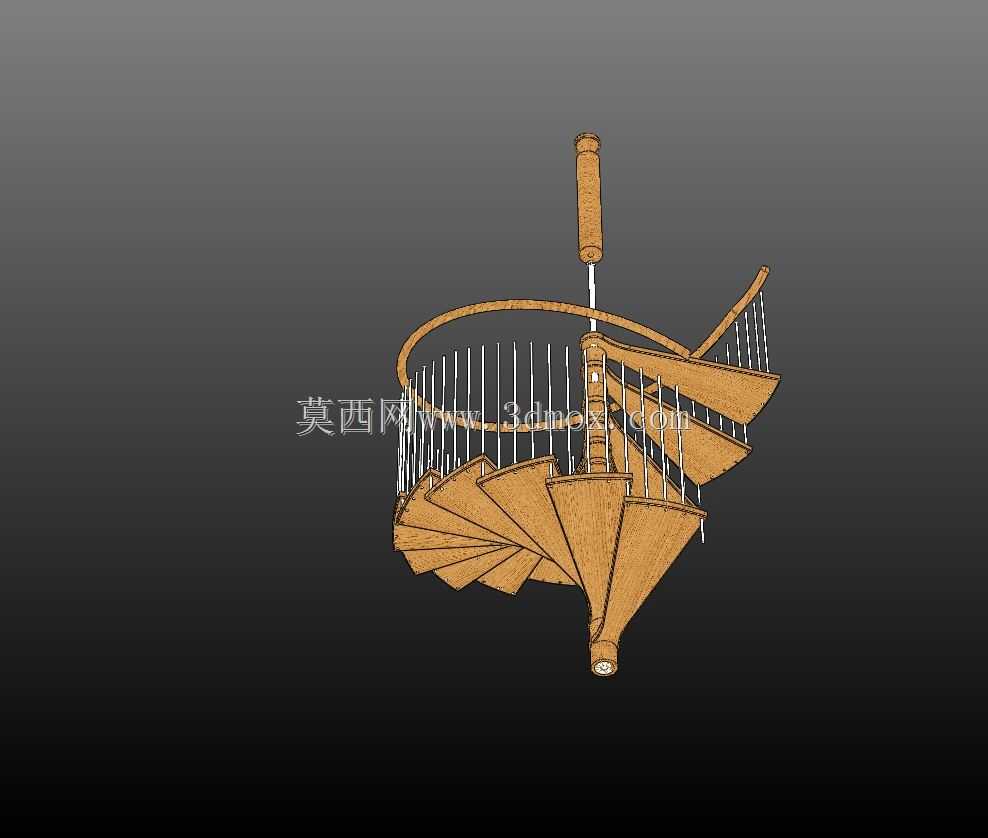

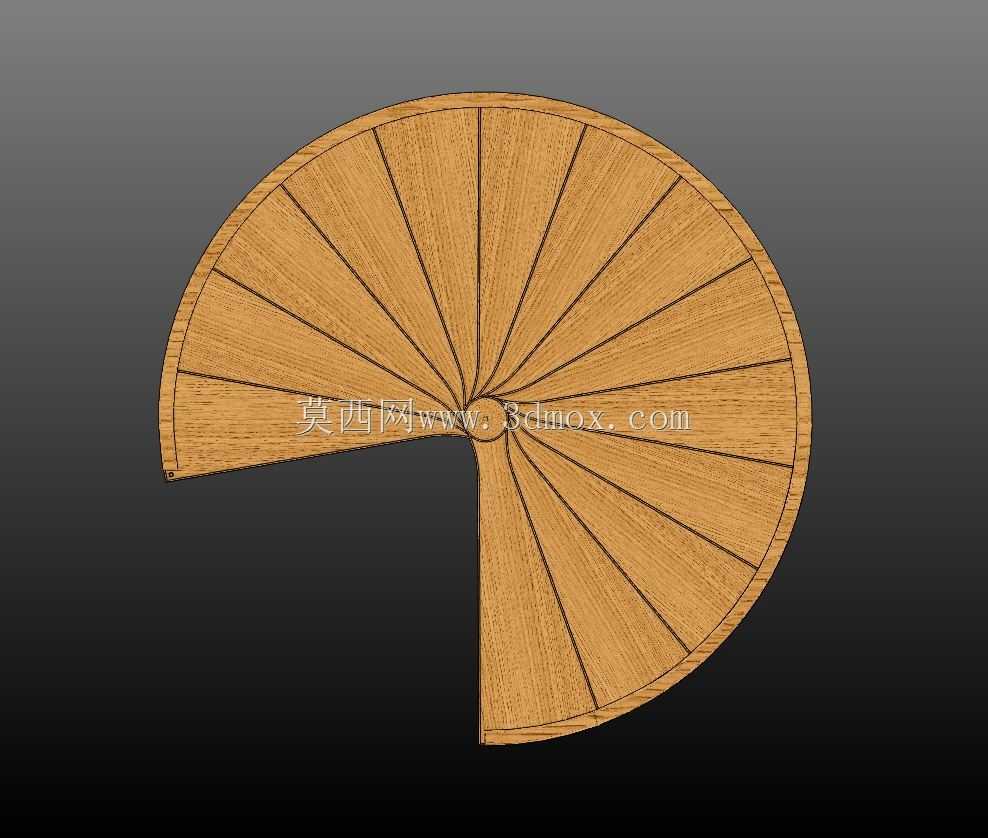

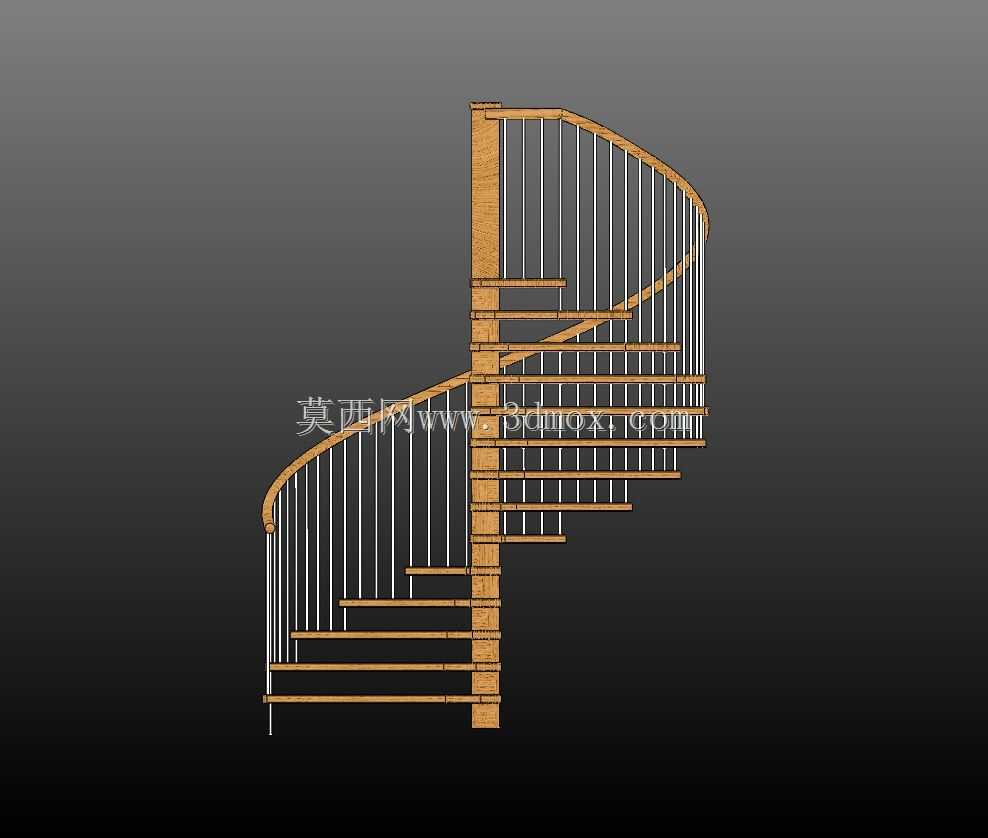

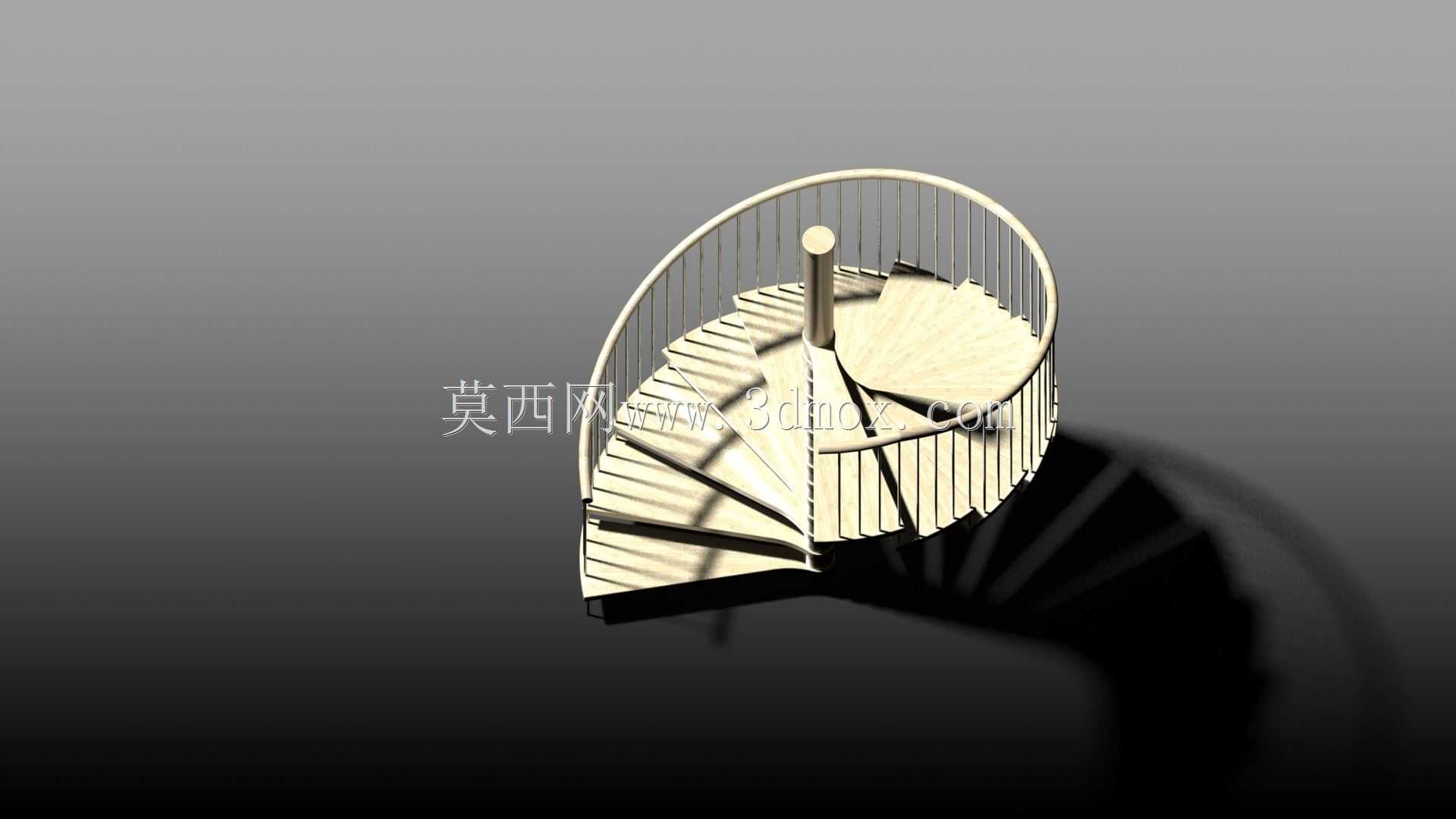

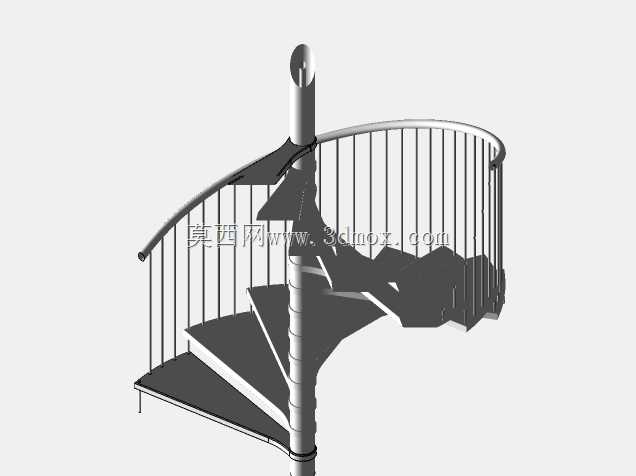

这款中柱式木制螺旋楼梯，主要适配loft公寓、复式住宅、小型商业空间的竖向交通场景，在有限的平面占地内完成楼层间的通行连接，相比直跑楼梯能节省近六成的平面占用面积，适合洞口尺寸局促的室内安装场景。设计阶段以中心承重柱作为核心受力载体，所有踏步板均围绕中心柱呈放射状排布，每级踏步的悬挑端通过外侧弧形扶手与竖向栏杆形成整体受力框架，避免单块踏步悬挑过长产生的形变问题。中心柱采用整根实木型材加工，底部与地面预埋固件刚性连接，顶部与上层楼板洞口的承重梁做锁固处理，上下两端的固定点需保证同轴度偏差不超过2mm，避免楼梯整体安装后出现转动旷量。踏步板采用梯形裁切，靠近中心柱的内侧宽度控制在120mm以上，外侧通行宽度不低于220mm，踏步高度统一设置为180mm，符合人体工程学的抬脚舒适区间，避免上下通行时出现踩空或磕碰的问题。外侧扶手为随踏步螺旋上升的弧形实木构件，每间隔120mm设置一根竖向金属栏杆，栏杆下端与踏步板外侧做沉头螺丝固定，上端插入扶手的预钻孔位后做胶接固定，既保证栏杆的防护强度，也避免外露连接件影响整体外观。安装边界方面，楼梯整体旋转投影直径控制在1600mm，适配最小1700mm边长的方形楼板洞口，安装前需确认洞口周边的楼板承重能力不低于2.5kN/㎡，中心柱底部的地面需做硬化找平处理，避免长期使用后出现沉降倾斜。实际使用中，这类楼梯的通行净空高度在螺旋上升全程不低于2000mm，保证成年人正常通行不会碰头，踏步表面做防滑打磨处理，无需额外附加防滑条即可满足日常室内通行的摩擦系数要求。建模过程中对所有木质构件的连接节点做了干涉检查，每块踏步与中心柱的连接位都预留了3mm的安装调节余量，方便现场安装时根据实际洞口偏差做微调，栏杆与扶手的螺旋曲率完全匹配踏步的上升螺距，组装后不会出现栏杆歪斜、扶手衔接不顺的问题。
