DIY木质谐振扬声器手机支架结构

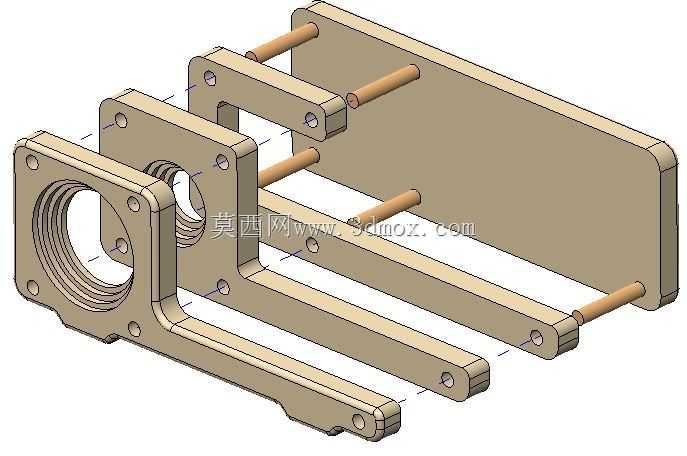

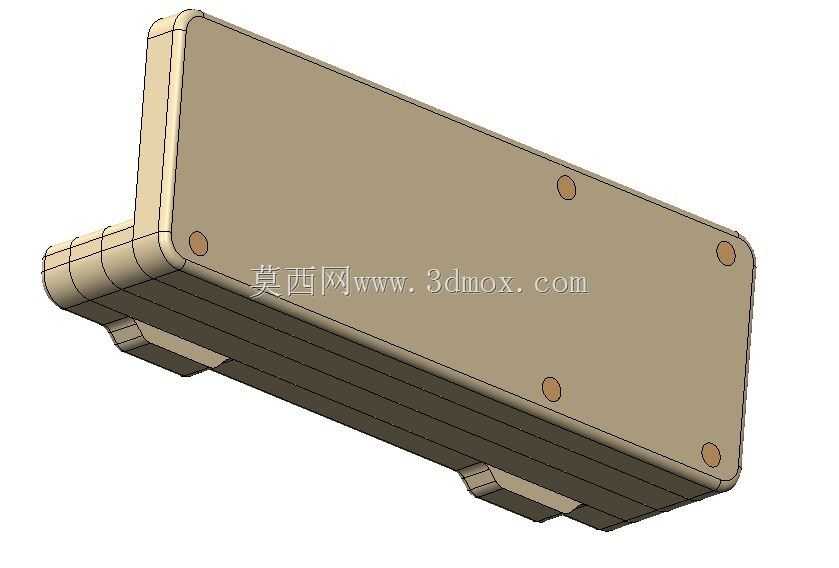

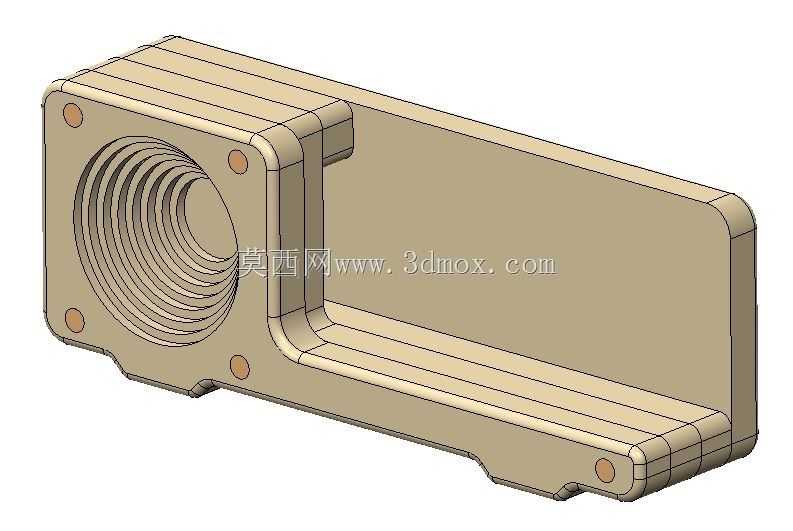

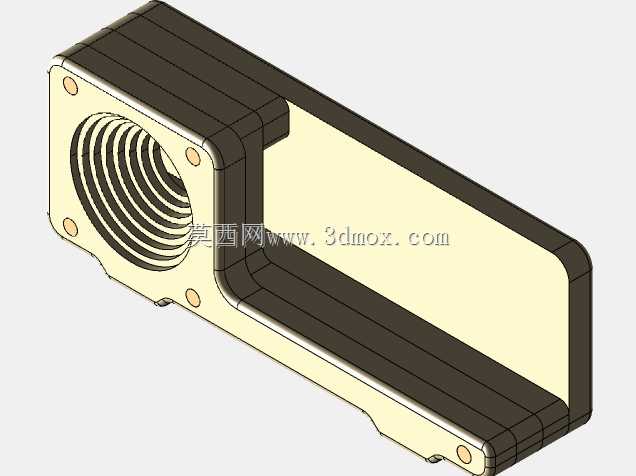

这款木质结构件同时整合了无源谐振扬声器与手机支架的双重功能，在桌面数码配件、手工DIY木制品领域有很实用的落地场景，不需要额外供电就能通过物理谐振放大手机外放的音量，同时解决手机横置、竖置放置时的支撑问题，适合桌面办公、床头休闲、户外露营无外接电源的场景使用。从结构设计思路来看，整体采用层叠式木质板材拼接的方案，所有连接位置都预留了8mm直径的木杆安装孔位，组装时仅需配合木工粘合剂完成木杆插接与板材粘合，不需要额外的金属紧固件，加工门槛低，普通激光切割设备就能完成所有板材的下料，适合个人DIY爱好者或者小型木工工坊小批量制作。功能特性上，发声端的腔体做了多层同心圆的阶梯式扩音结构，这个结构并非简单的开孔，而是通过渐变的环形槽道引导声波传递，利用木质材料本身的谐振特性放大手机扬声器发出的声波，不需要外接电源就能实现音量提升，同时腔体的封闭性经过结构优化，能一定程度提升低频音效的表现。支架的承载槽做了适配常规智能手机厚度的限位结构，槽道宽度匹配市面主流直板手机的厚度，放置时不会出现滑脱、倾倒的问题，槽道边缘做了圆角过渡，避免刮花手机边框。外形尺寸方面，整体为长条形一体化结构，发声端为方形法兰式结构，四个角位都预留了拼接定位孔，和支架主体的层叠板材对齐后通过木杆锁紧定位，安装边界上需要注意，拼接时要保证扩音腔体的接缝处密封完全，避免出现漏音影响谐振效果，木杆插入孔位后需要在接触面均匀涂布木工胶，待胶层完全固化后再进行表面打磨处理，整体结构没有复杂的曲面造型，所有板材轮廓都是二维切割轮廓，建模时只需要通过拉伸、阵列、布尔运算就能完成所有特征创建，层叠的板材厚度可以根据实际选用的木料规格灵活调整，不需要改动核心的扩音腔体结构和支架槽道尺寸，就能适配不同厚度的加工材料。
