船舶用密封式方形舷窗结构设计

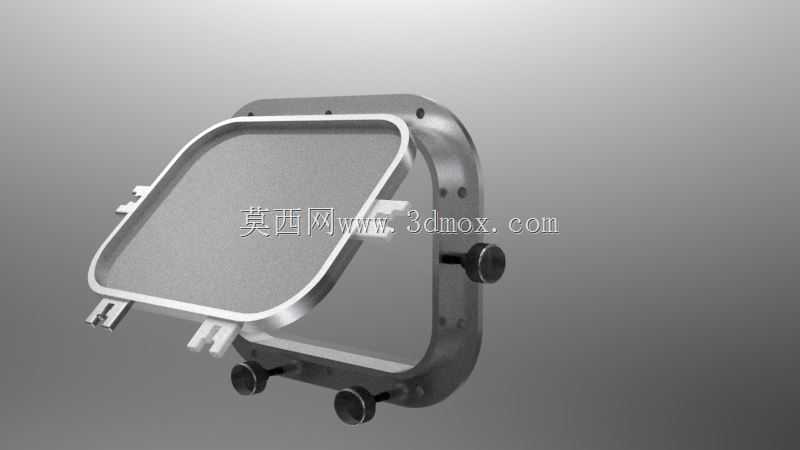

这款舷窗主要应用于各类内河、近海作业船舶的上层建筑舱室侧壁，也可适配小型游艇、工程作业船的居住舱、工作舱区域，核心作用是在保障舱室水密、气密性能的前提下，为舱内提供自然采光与向外观察的通道，同时在恶劣海况下可抵御海浪冲击，避免舱室进水。从结构设计来看，整体采用圆角方形的外框构型，相比传统圆形舷窗，在同等安装开孔面积下能获得更大的有效观察视野，同时圆角过渡可以有效分散应力集中点，避免船体航行中受交变载荷作用时窗框出现应力开裂。外框上预设的多个安装孔位，可通过螺栓直接与船体舱壁的预埋加强结构连接，安装时需在窗框与舱壁贴合面加装耐海水腐蚀的橡胶密封垫，压缩量控制在30%左右即可满足IP67级的密封要求，可承受短时海浪泼溅甚至短时间浸水的密封需求。窗体的锁紧结构采用多组侧置旋钮式锁扣，沿窗框周向均匀分布，锁扣的压紧行程经过匹配设计，转动旋钮时可带动压块同步压紧窗体内侧的密封胶条，相比单点锁紧结构，多点锁紧能让整个窗体周向的密封压力更均匀，不会出现局部密封不严漏渗水的问题，同时操作时不需要借助额外工具，船员徒手即可完成锁紧与开启操作，紧急情况下可快速开合。窗体的透明部分采用钢化安全玻璃材质，边缘与窗框之间通过耐老化的密封胶条嵌装固定，可抵御航行中飞溅的砂石、盐雾侵蚀，同时玻璃表面做了防眩光处理，避免阳光直射时在舱内形成反光干扰舱内人员作业。设计过程中充分考虑了船舶航行的实际工况，窗框整体采用耐腐蚀的金属材质成型，所有外露的金属部件都做了防盐雾氧化处理，可适应海上高盐、高湿的使用环境，长期使用不会出现锈蚀卡滞的问题。安装边界方面，窗框的外轮廓尺寸适配常规船舶舱壁的加强筋间距，不需要对船体原有舱壁结构做额外的大规模改动即可直接替换安装，窗体开启后可通过侧边的限位结构固定开启角度，避免航行中船体晃动导致窗体突然闭合碰伤人员，整体结构兼顾了密封可靠性、操作便捷性与使用安全性，完全符合船舶舱室附件的实际使用要求。
