剖分式青铜滑动轴承座结构设计

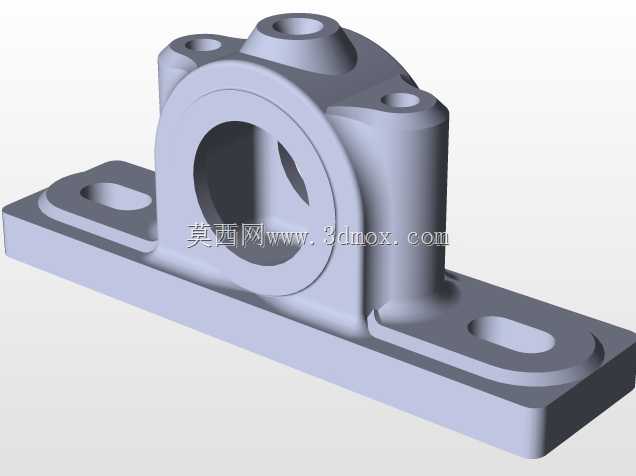

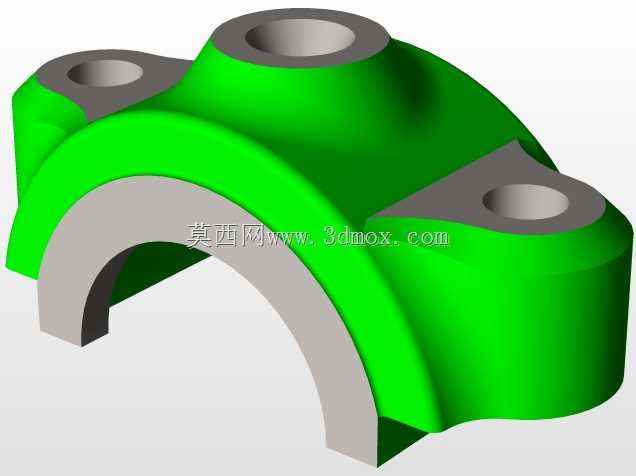

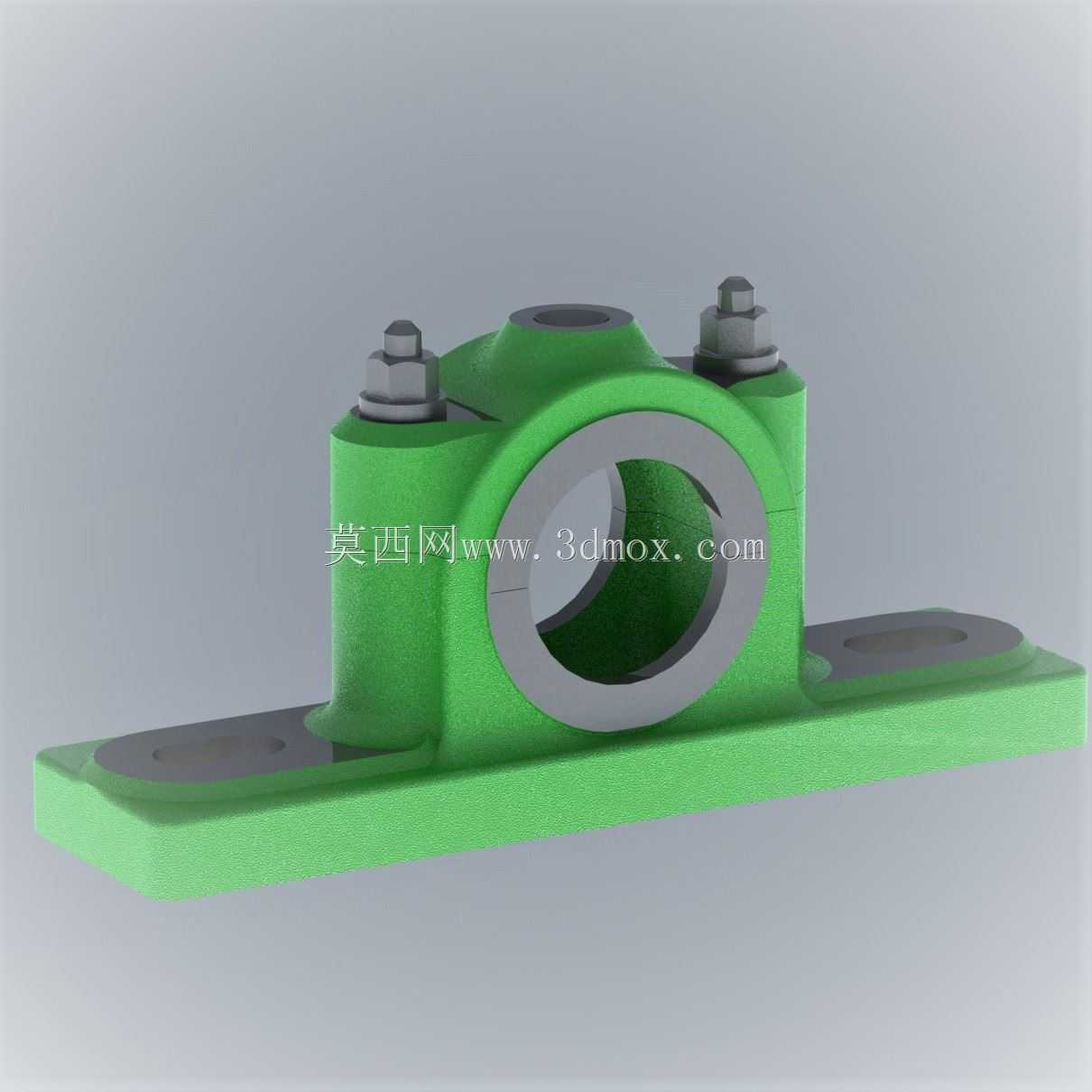

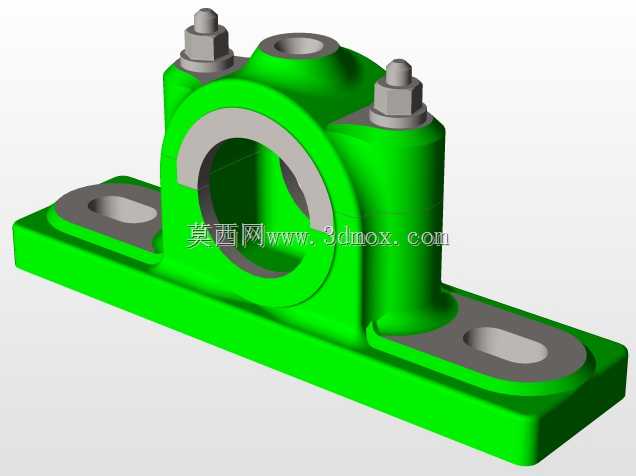

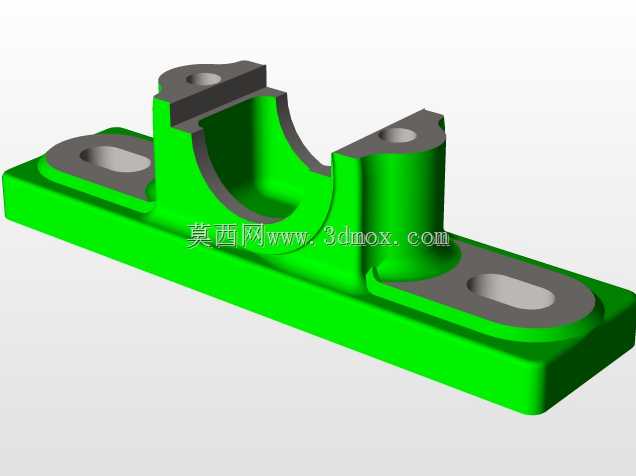

这类剖分式滑动轴承座多用于中低速、重载的传动场景，常见于矿山输送线、小型冶金设备、农用机械的传动轴支撑部位，相比整体式轴承座，它的核心优势是轴系装配时无需沿轴向穿装，可在轴系就位后完成轴承的扣合安装，后期维护更换轴瓦时也无需拆解整根轴上的联轴器、带轮等传动件，能大幅缩短设备停机检修的时长。从结构设计来看，底座采用一体化铸造成型后做时效处理，避免长期受载出现形变，底部的安装底板设置两个长圆形安装孔，可适配一定范围内的安装中心距偏差，降低机架加工时的位置精度要求，安装时通过螺栓穿过孔位将轴承座牢牢固定在设备机架的安装面上，底板与轴承主体衔接处做了加厚过渡圆角，能分散轴系运转时传递的径向载荷，避免应力集中导致的底座开裂。上盖与底座通过两个六角螺栓实现锁紧，螺栓预紧时可通过调整扭矩来控制轴瓦与轴颈的配合间隙，适配不同工况下的润滑间隙要求，顶部设置的注油孔可直通轴瓦内表面的油槽，运转时加注的润滑脂能顺着油槽均匀分布在轴颈与轴瓦的接触面上，形成稳定的油膜降低摩擦损耗。内嵌的青铜轴瓦具备优秀的减摩性能与抗咬合能力，即使在短时缺油的工况下也不会出现轴颈抱死的情况，轴瓦与轴承座的配合采用H7/js6的过渡配合，既能保证轴瓦在座孔内不会发生周向转动，也能在轴瓦磨损到极限后顺利拆卸更换。设计时需要重点校核底座安装面的平面度，若平面度超差会导致轴承座锁紧后出现形变，挤压轴瓦导致配合间隙不均，加剧局部磨损；同时要核算螺栓的预紧力，预紧力过大会导致轴瓦变形卡滞轴颈，预紧力过小则会在运转时出现上盖跳动，引发振动异响。安装边界上，要保证轴承座的安装面与轴的中心线平行度偏差不超过0.1/1000，两侧的锁紧螺栓要采用对角分次拧紧的方式，避免单侧受力导致上盖偏斜，轴瓦内孔的中心线要与相邻两个轴承座的中心线保持同轴，同轴度偏差需控制在0.05mm以内，防止轴运转时出现附加弯曲应力，缩短轴与轴承的使用寿命。
