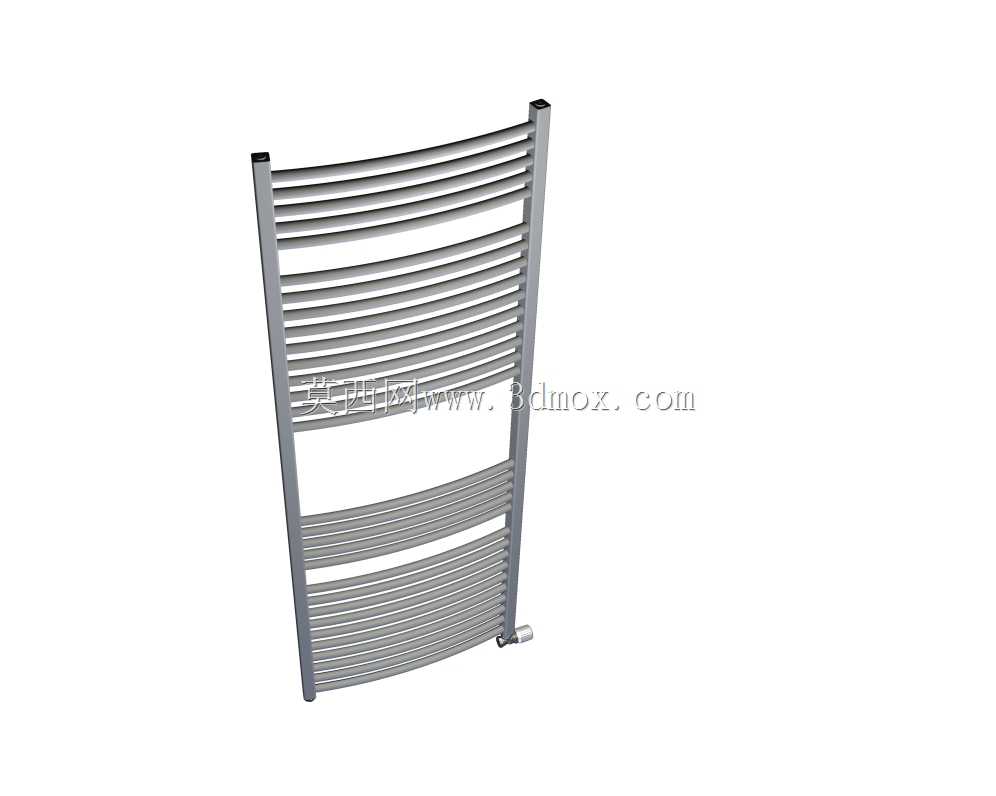

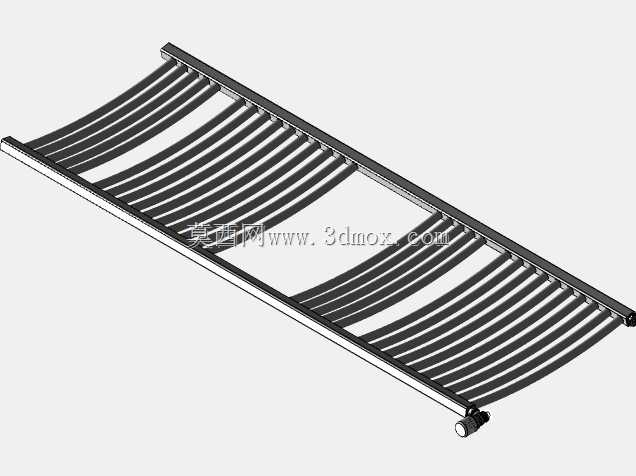

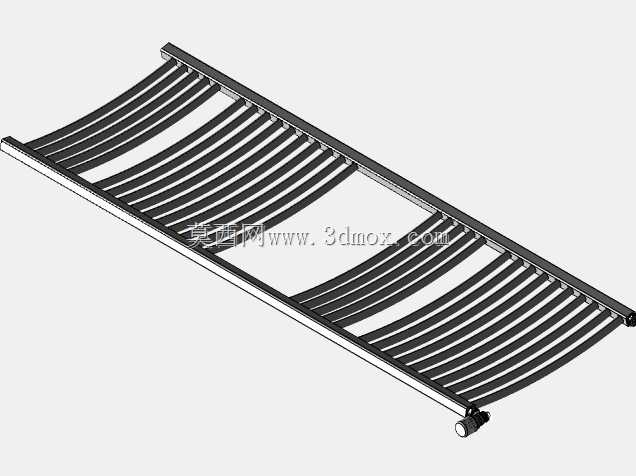

卫浴弧形钢制采暖毛巾架结构设计

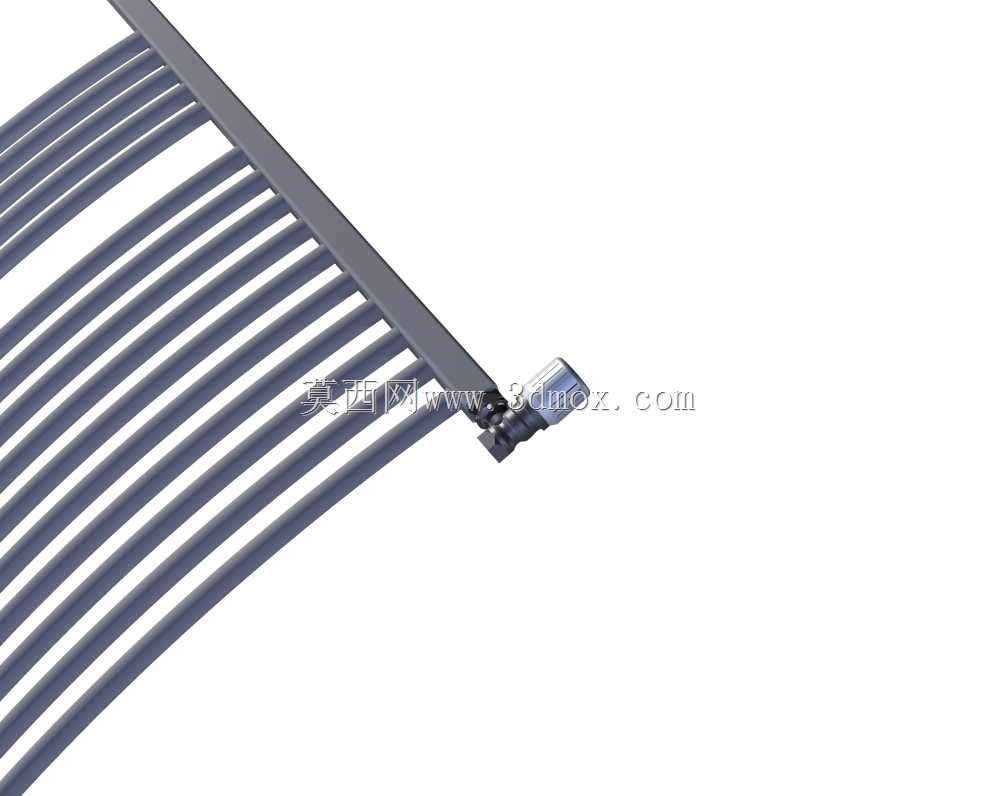

这款弧形结构的采暖散热装置，主要应用于家庭卫浴空间、小型酒店客房卫生间等兼具采暖与置物烘干需求的场景，区别于传统直板暖气片的方正造型，弧面外凸的结构设计能够在不额外占用卫浴通行空间的前提下，拓展散热接触面积，同时预留出毛巾、小型织物的挂放间隙，兼顾冬季室内采暖与洗浴织物烘干的双重功能。从结构设计逻辑来看，整体采用多根平行横向散热排管搭配两侧竖向导流主管的架构，横向排管采用等间距排布，单根排管的管径选择兼顾了热水循环通流能力与散热表面积的平衡，相邻排管之间的间隙控制在合理范围，既保证空气能够在排管间形成自然对流通道，提升热交换效率，又能稳定承挂折叠后的毛巾、浴巾等织物，避免织物滑落。两侧竖向主管作为热媒导流的主通道，底部预留的管路接口适配常规家装采暖管路的安装尺寸，接口位置设置在主管下端侧方，能够适配墙面暗装、明装两种管路铺设方式，安装时可根据现场管路走向调整接口朝向，降低现场施工的改造成本。整体外凸的弧形曲率经过反复校核，安装后最外凸点与墙面的距离控制在合理范围，既不会因为突出过多造成通行磕碰，也能保证挂放的织物与墙面之间留有足够的空气流通间隙，避免织物长期贴墙产生闷潮问题。散热排管的表面采用光滑平整的处理工艺，没有多余的凸起棱角，一方面能够减少积灰死角，日常清洁时只需用软布擦拭即可完成维护，另一方面圆润的管端处理也能避免日常使用中磕碰划伤的风险。在热交换性能设计上，横向排管与竖向主管的连接位置采用满焊衔接结构，保证热媒循环过程中无渗漏风险，同时金属管壁的厚度选择兼顾了结构承压能力与热传导效率，能够适配常规家用热水采暖系统的工作压力，热媒在主管与排管内循环流动时，通过金属管壁将热量传递到周边空气，自然上升的热气流能够快速提升卫浴空间的温度，同时挂放在排管上的湿毛巾能够通过接触管壁传热与周边热气流对流的双重作用快速烘干，避免卫浴空间潮湿滋生霉菌。整体安装边界适配常规住宅卫浴的墙面承重条件，安装时只需在墙面标记对应固定点位，使用膨胀螺栓将两侧主管的固定支架与墙面牢固连接即可，支架位置设置在主管上下两端，能够均匀承载整体设备满水运行时的重量，长期使用不会出现结构变形、移位的问题。
