四旋翼无人驾驶飞行器框架概念设计

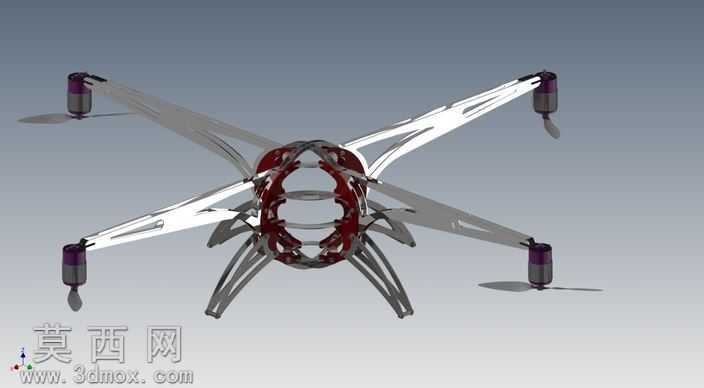

本作品为四旋翼无人驾驶飞行器的概念框架三维设计，整体采用中心对称的X型布局，以中心承载环为核心，向四个方向延伸出机臂结构，适配四轴动力系统的安装需求。建模过程中首先完成中心主体结构的搭建，中心区域采用镂空环形设计，既预留了飞控、电池等核心电子元件的安装空间，又通过环形镂空的结构设计有效降低整体机架重量，同时保证中心结构的抗扭强度，避免飞行过程中机架产生形变影响飞行稳定性。四条机臂采用仿生流线型的变截面设计，从中心连接端到动力安装端逐步收窄，臂身设置多道加强筋结构，在控制机臂重量的同时提升机臂的抗弯性能，抵消电机运转产生的振动，保证动力输出的稳定性。机臂末端预留了标准的电机安装位，适配常规无刷电机的安装孔位，下方延伸出一体式起落架结构，起落架采用多支脚分叉设计，分散降落时的冲击载荷，无需额外加装起落架配件即可实现平稳起降，同时避免起降过程中碰损螺旋桨。材质设计上，机臂与起落架部分采用高强度轻质工程塑料材质，中心环形结构采用碳纤维复合材质，通过材质区分实现结构强度与重量的最优平衡，渲染过程中针对不同材质调整反光与粗糙度参数，金属质感的电机外壳、哑光质感的复合材料机架、半透明的螺旋桨材质都得到了真实还原，清晰展现各部分的结构细节。设计思路上聚焦早期概念验证阶段的可行性探索，摒弃冗余的装饰性结构，所有造型设计均服务于结构性能与飞行需求，通过对称式的结构布局保证飞行时的动力平衡，一体化的机架设计减少了装配零件数量，降低后续组装与维护的难度，整体框架在满足结构强度要求的前提下最大化压缩自重，为后续的动力选型、飞控调试预留了充足的重量裕度，能够适配早期验证阶段的飞行测试需求，为后续无人机产品的迭代优化提供基础的框架参考。
