实木三脚落地画架结构设计

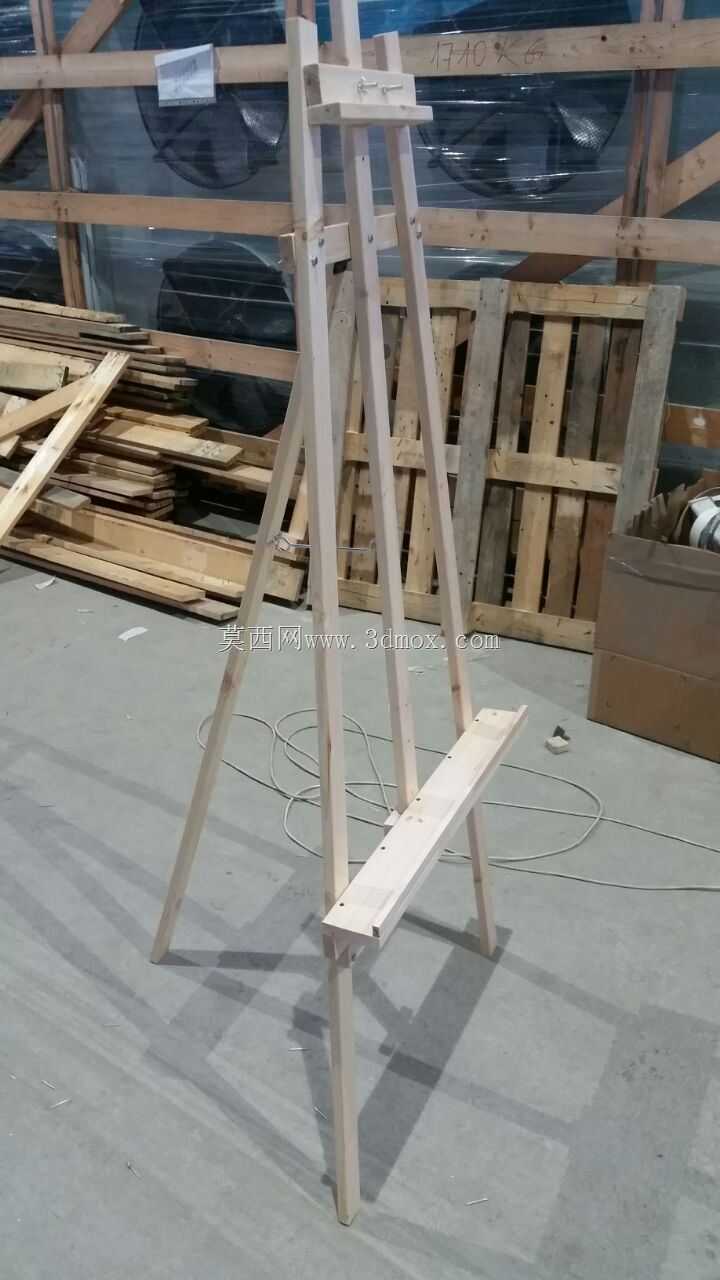

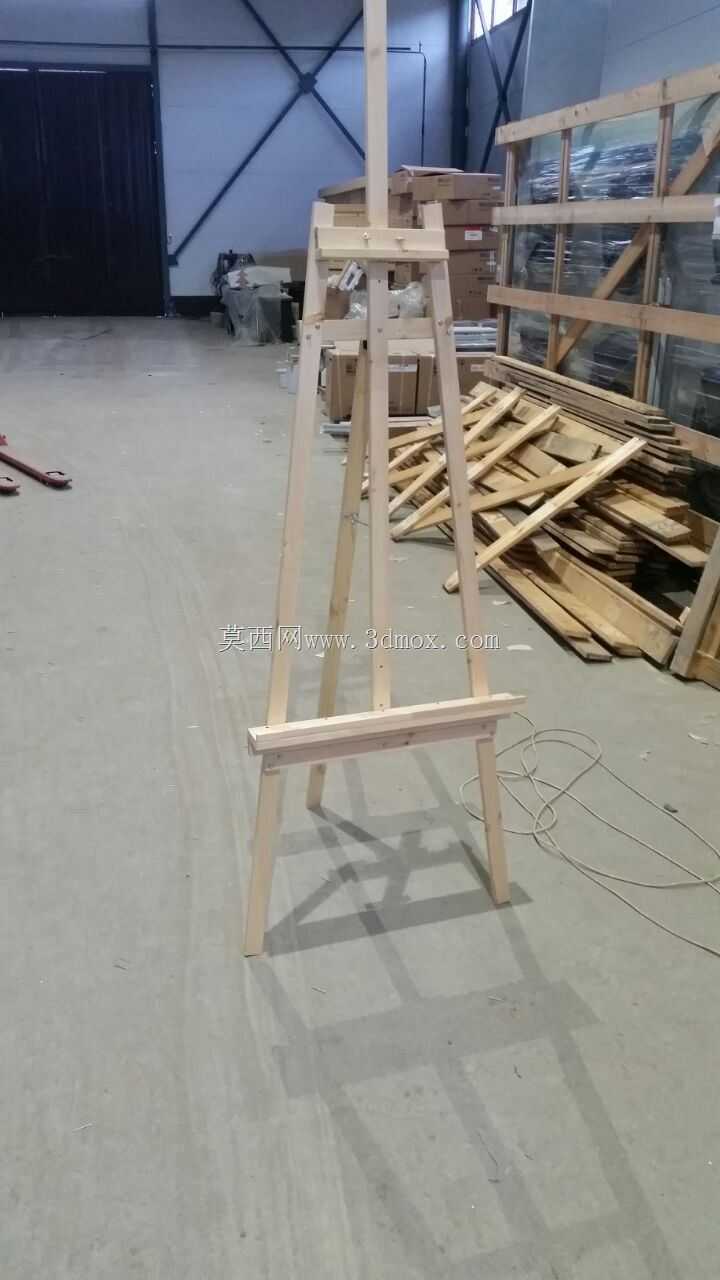

这款三脚落地画架主要面向美术创作、户外写生、画室教学、作品展示等场景使用，整体采用实木杆件拼接而成，结构上依靠三角支撑原理获得稳定的放置状态，无需额外固定件即可在平整地面独立放置。从功能设计来看，画架设置了上下两处托板结构，上方托板用于承托画板上沿，下方托板用于承载画板底部重量，两处托板均预留了调节孔位，可根据不同尺寸的画板、不同创作姿态的需求调整固定高度，适配从4开至全开尺寸的常规画板，也可放置装裱完成的小幅画作做临时展示使用。设计过程中优先考虑了拆装便携性，所有杆件之间采用螺栓铰接的连接方式，无需复杂工具即可完成组装与拆卸，收拢后整体杆件可平行叠放，大幅缩小收纳体积，方便创作者外出写生时携带转运。支撑腿的角度经过反复校核，展开后三个支脚的落点形成等边三角形支撑面，支撑面直径控制在800mm左右，整体高度展开后最高可达1500mm，最低可调整至1200mm，既满足站立创作的高度需求，也可适配坐姿绘画的使用场景。杆件截面选用30mm*40mm的实木方料，在保证整体结构强度、避免放置画板后出现杆件弯折晃动的前提下，尽可能控制整体重量，单架整体重量控制在3kg以内，单人即可轻松搬运移动。托板与支撑腿的连接采用可滑动锁紧结构，调整时松开锁紧螺栓即可沿支撑腿轴向滑动托板，调整到目标位置后拧紧螺栓即可完成固定，操作逻辑简单，无复杂调节机构，降低使用过程中的故障概率。支脚底端未设置额外脚垫，依靠实木端面与地面的摩擦力即可保持稳定，若在光滑瓷砖地面使用，也可自行加装橡胶脚垫提升防滑性能。整体结构无多余装饰部件，所有外露棱边均做倒圆角处理，避免使用过程中划伤使用者，杆件连接处的螺栓端头做沉头处理，避免突出部位剐蹭画板或使用者衣物。在安装边界上，画架展开时需要预留至少1000mm*1000mm的平整地面空间，后方支脚与墙面的最小距离不小于300mm，即可保证放置稳定，不会出现向后倾覆的问题。
