140毫米规格金属风扇防护网格结构设计

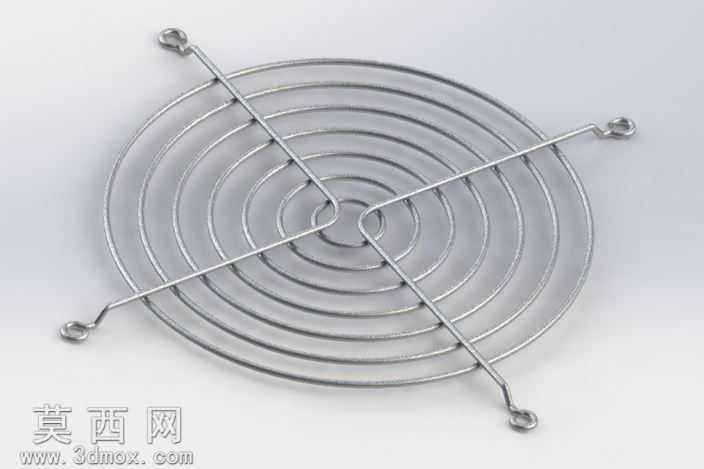

本作品为适配140毫米尺寸散热风扇的金属防护网格三维建模成果，建模过程以精准匹配风扇安装孔位为核心基准，首先通过草图绘制确定中心基准点，向外等距排布同心圆金属丝路径，同心圆间距经过反复校核，既保证足够的通风通过率，避免遮挡风扇气流造成风阻损耗，又能有效阻隔外部异物接触高速转动的风扇扇叶，实现防护功能的最优化。径向支撑筋采用四向对称分布设计，从中心环向外延伸至最外圈圆环，每根支撑筋的末端都设计有带安装孔的固定挂耳，挂耳的弯折角度、孔位中心距完全匹配标准140毫米风扇的安装螺孔位置，确保实际装配时能够精准对位，无需额外调整即可完成固定。建模过程中对金属丝的直径进行了参数化设定，所有圆环与支撑筋的相交位置都做了自然的焊接融合处理，还原真实金属防护网的加工工艺特征，避免生硬的结构穿插带来的不真实感。材质渲染阶段采用哑光镀锌金属材质，还原铁质防护网经过防锈处理后的真实质感，表面添加细微的金属拉丝纹理与轻微的使用磨损痕迹，让渲染效果更贴近实际工业产品的视觉表现。结构设计上充分考量了防护网的结构强度，四支撑筋的排布方式能够均匀分散外部受力，避免网面受外力挤压出现变形，同时整网采用等径金属丝一体成型的结构逻辑，符合实际五金加工的生产工艺，不存在无法落地生产的异形结构。设计思路围绕实用功能展开，没有添加多余的装饰性结构，整体造型简洁规整，在满足防护、通风两大核心功能的前提下，尽可能控制材料用量，降低生产制造成本，同时对称式的结构设计也让产品外观更具协调感，适配各类机箱、散热设备的外观风格，不会出现视觉上的突兀感。建模过程中对所有圆角、弯折处都做了平滑处理，避免尖锐棱角带来的安全隐患，也还原了金属丝弯折加工后的自然弧度，让整个模型的细节表现更加真实可信。
