工业作业支撑用钢制台面框架结构

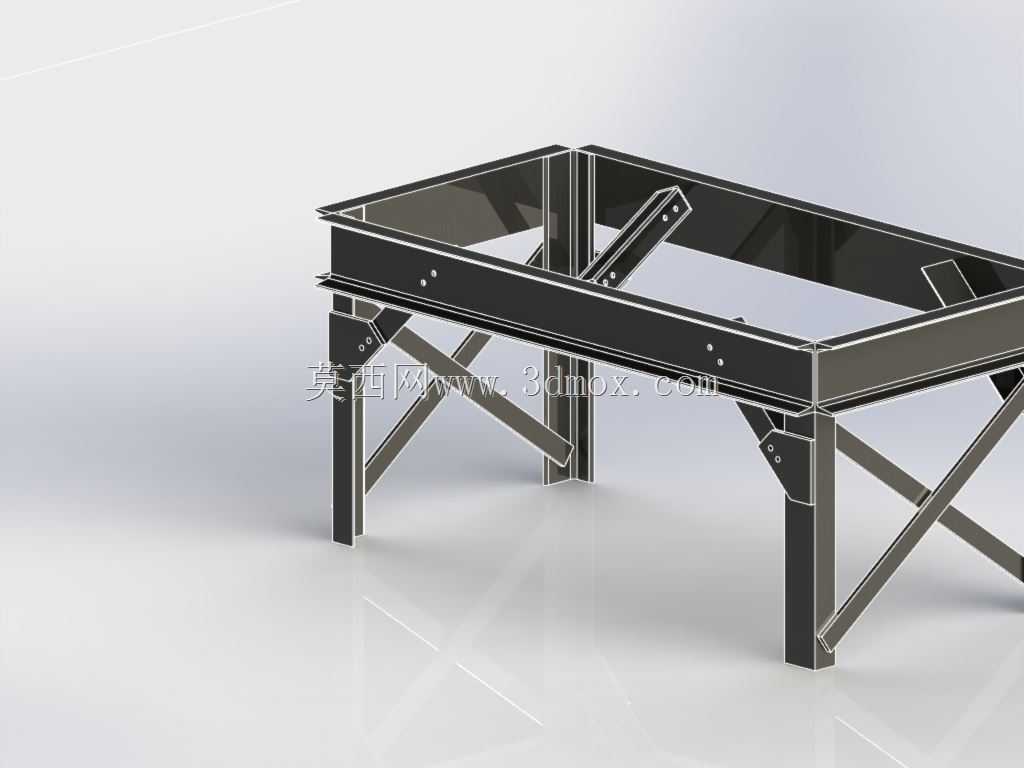

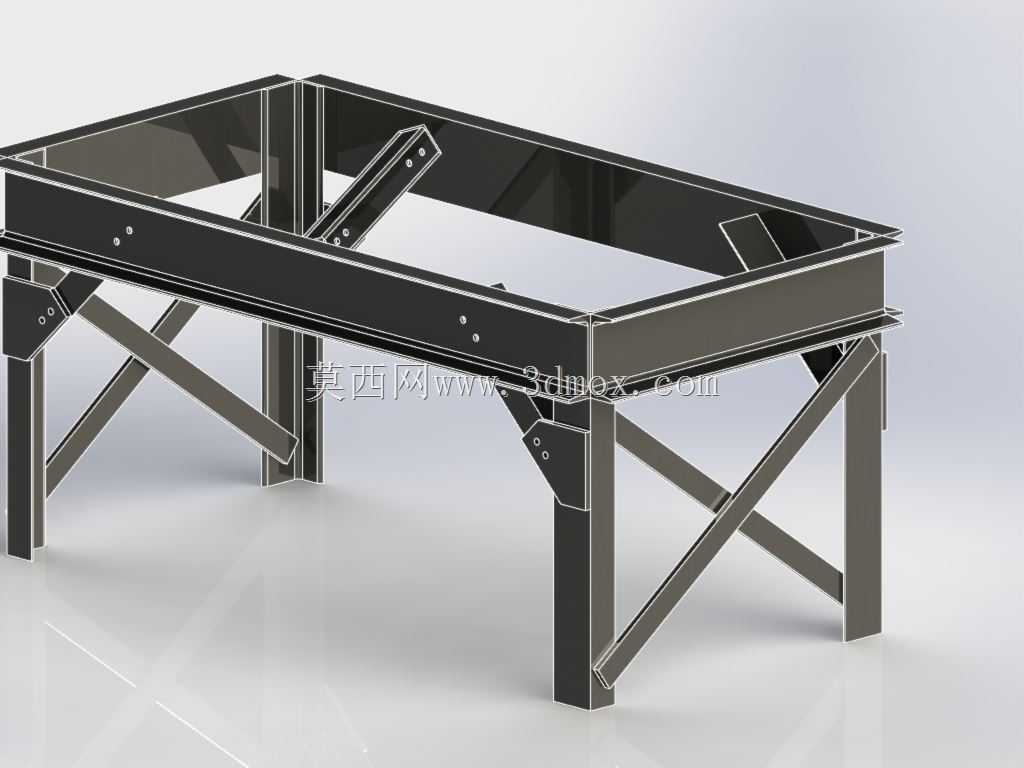

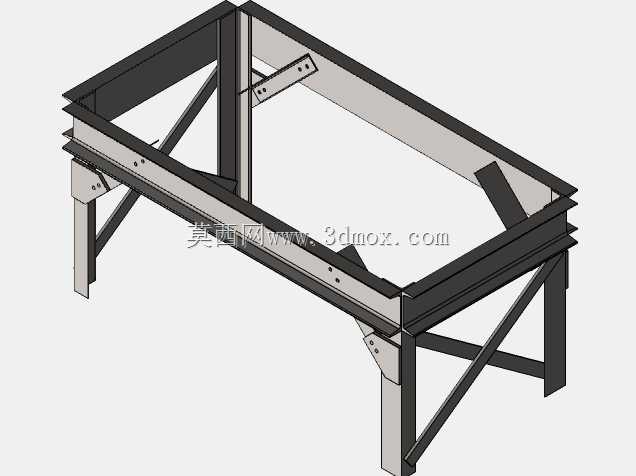

这类钢制台面框架是车间生产、设备装配、物料分拣、工装定位等场景的核心承载基础，区别于民用桌架，其结构设计完全围绕工业场景的重载、抗冲击、长期稳定使用需求展开。从结构组成来看，整体采用矩形型钢作为主横梁与立柱的基础型材，主横梁沿台面长边方向通长布置，短边方向设置横向连接梁形成顶部矩形承托边框，边框上预留的阵列安装孔位，可直接适配不同厚度的台面板安装，无论是防静电密度板、不锈钢钢板还是铸铁研磨平台，都能通过螺栓实现刚性固定，无需额外在框架上二次打孔。立柱采用同规格矩形型钢垂直布置，底部预留的安装孔可通过膨胀螺栓与地面固定，也可搭配可调脚杯实现地面不平整场景下的水平调节，避免框架受力不均产生局部应力集中。斜向支撑的布置是该结构的设计核心，相邻立柱之间设置交叉斜撑，横梁与立柱的连接节点处设置三角加强斜撑，这种双重斜撑布局可有效抵消台面承受偏载时产生的扭转力矩，避免框架长期使用后出现立柱外倾、横梁下挠的问题，在承受集中冲击载荷时，斜撑可将力快速分散到整个框架结构上，减少局部焊缝的受力负荷。设计过程中首先需要明确台面的额定承载上限，根据承载要求选择对应壁厚的型钢型材，常规轻型作业场景选用2mm壁厚矩形管即可满足需求，若用于重型工件装配、钳工打磨等重载场景，则需要更换为3-4mm壁厚的型材，同时加大斜撑的型材规格。安装边界方面，框架的外形尺寸需要匹配作业场景的空间预留，常规单人作业台面框架宽度控制在700-800mm，长度可根据作业需求在1200-2000mm区间调整，框架整体高度通常设置为750-850mm，适配站立作业的人体工程学要求，若需要搭配座椅使用则可将高度下调至700mm左右。框架的所有连接节点优先采用焊接工艺保证连接刚性，焊接完成后需要对焊缝进行打磨处理，去除焊渣与毛刺，后续可根据使用场景做喷塑、镀锌等表面处理，提升框架的防锈、耐磨性能。顶部承托边框的平面度需要控制在1mm/㎡以内，避免台面板安装后出现翘曲，影响工件放置的稳定性，对于需要安装台虎钳、分度头等工装附件的台面，还需要在对应位置的横梁下方额外设置加强筋，提升局部承载能力，防止工装受力时台面局部变形。
