无线电实验用多孔PCB原型板三维设计

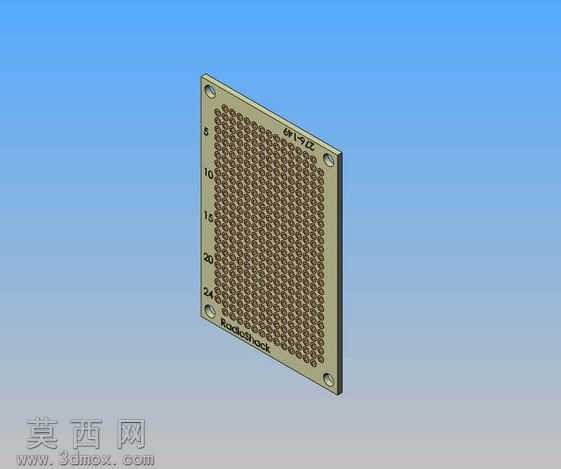

本作品为面向无线电实验场景设计的多孔原型成型板三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以矩形基板为基础轮廓，精准定位四角的安装固定孔位，孔位边缘做倒角处理避免安装时应力集中，同时在基板侧边标注清晰的刻度标识，刻度数值沿板边纵向均匀排布，方便实验时快速定位元件安装位置。基板主体采用浅米黄色哑光基材材质，渲染阶段调整材质粗糙度参数模拟真实酚醛树脂基板的质感，表面密集排布的圆形通孔采用阵列特征完成建模，所有孔位保持等间距规整排列，孔壁做轻微的凹陷质感处理，还原真实原型板的孔位导通结构。板体表面印刷的标识字符采用贴图映射方式完成，字符位置与实物标识完全对齐，包括板体角落的品牌标识与编号标识，渲染时调整字符的印刷质感，模拟丝网印刷的轻微附着效果，避免字符过于突兀。结构设计上充分考虑原型板的实际使用需求，基板厚度设置为符合行业常规的尺寸，四角安装孔采用沉孔设计，方便螺丝固定时螺帽完全沉入板体不突出，不会干扰板上元件的排布。设计思路围绕无线电小屋实验的使用场景展开，规整的孔位阵列可以满足直插式电子元件的灵活插接需求，侧边刻度能够帮助使用者快速估算元件排布间距，减少实验时的测量步骤，板体边缘做小圆角处理，避免尖锐边角划伤使用者。建模过程中对所有阵列特征做参数化关联，后续若需要调整孔位间距、板体尺寸，仅需修改对应参数即可快速完成模型迭代，渲染阶段采用蓝天渐变背景突出板体主体，光影采用柔和的漫反射光源，清晰展现板体的刻度、孔位与标识细节，材质区分上让金属安装孔位与非金属基板形成质感对比，还原真实原型板的视觉效果，整体模型结构完整，细节还原度高，可用于电子实验场景的装配演示、3D打印验证或者教学素材使用。
