榫卯结构木质水车式益智玩具摆件

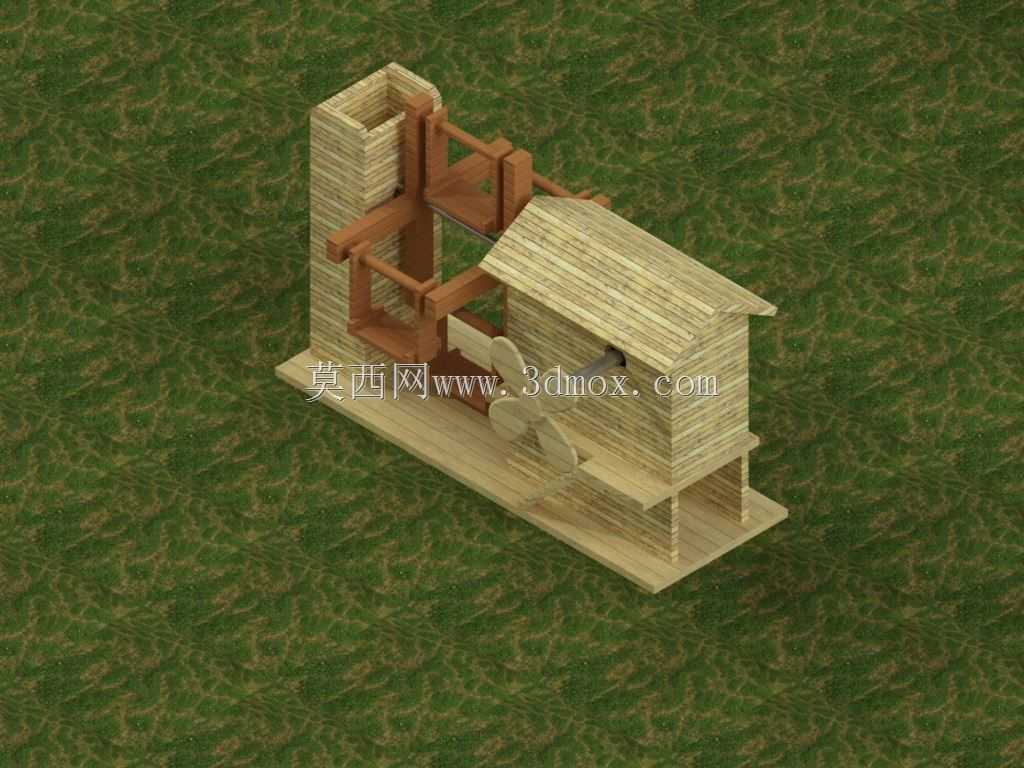

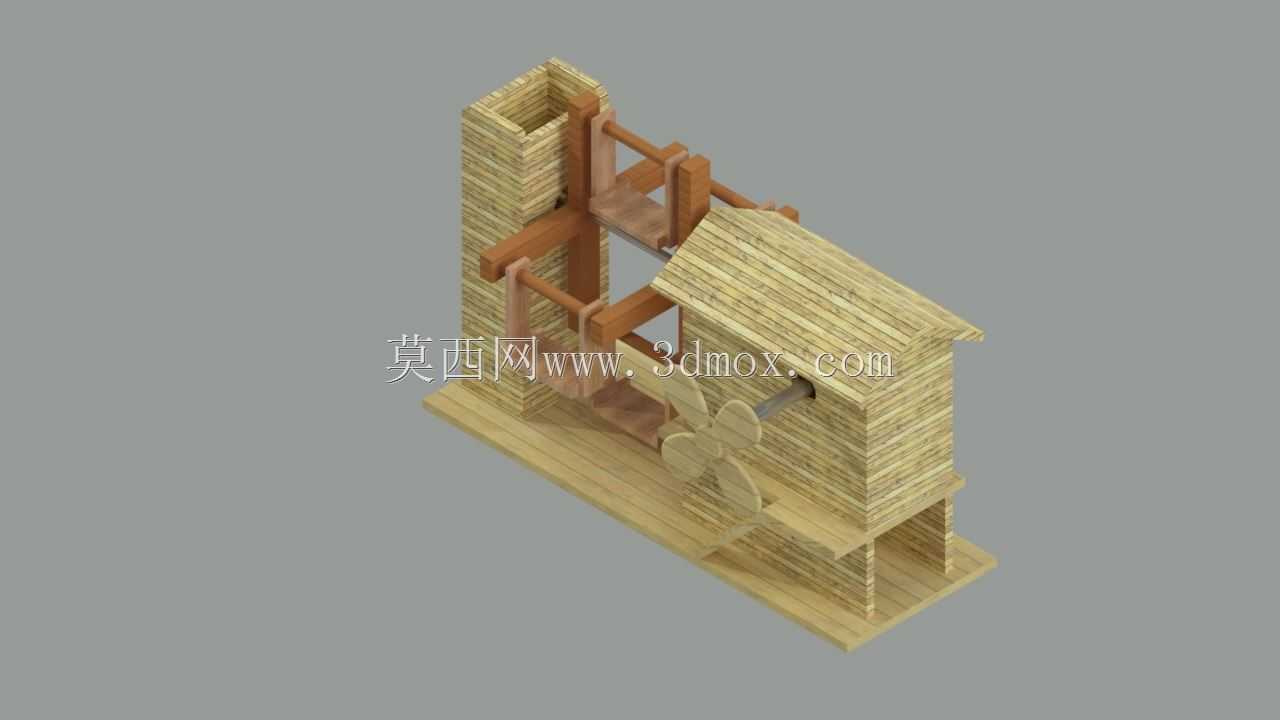

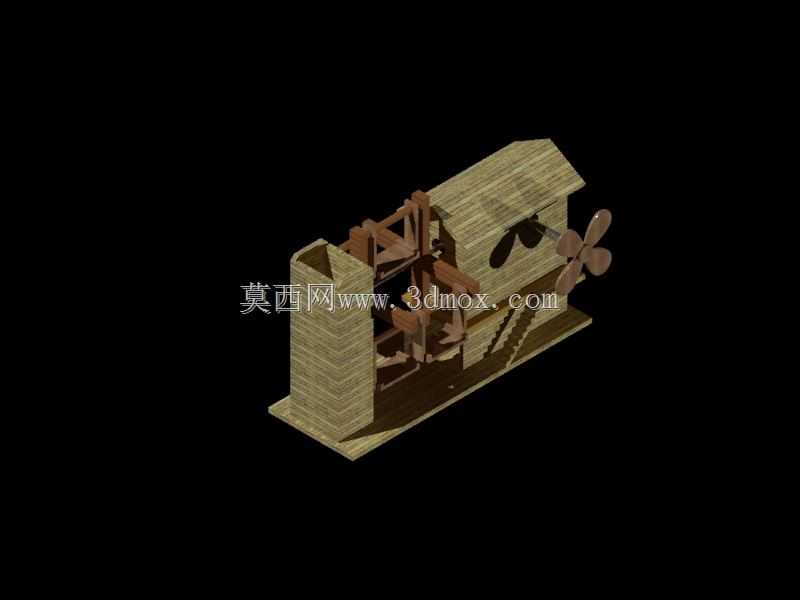

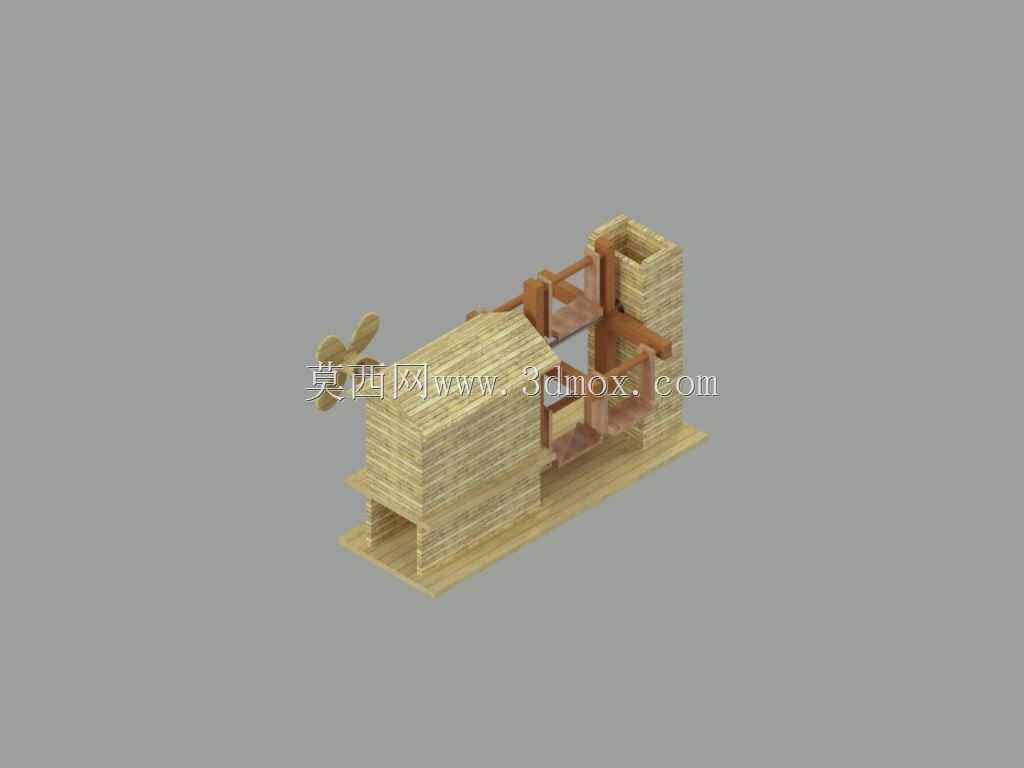

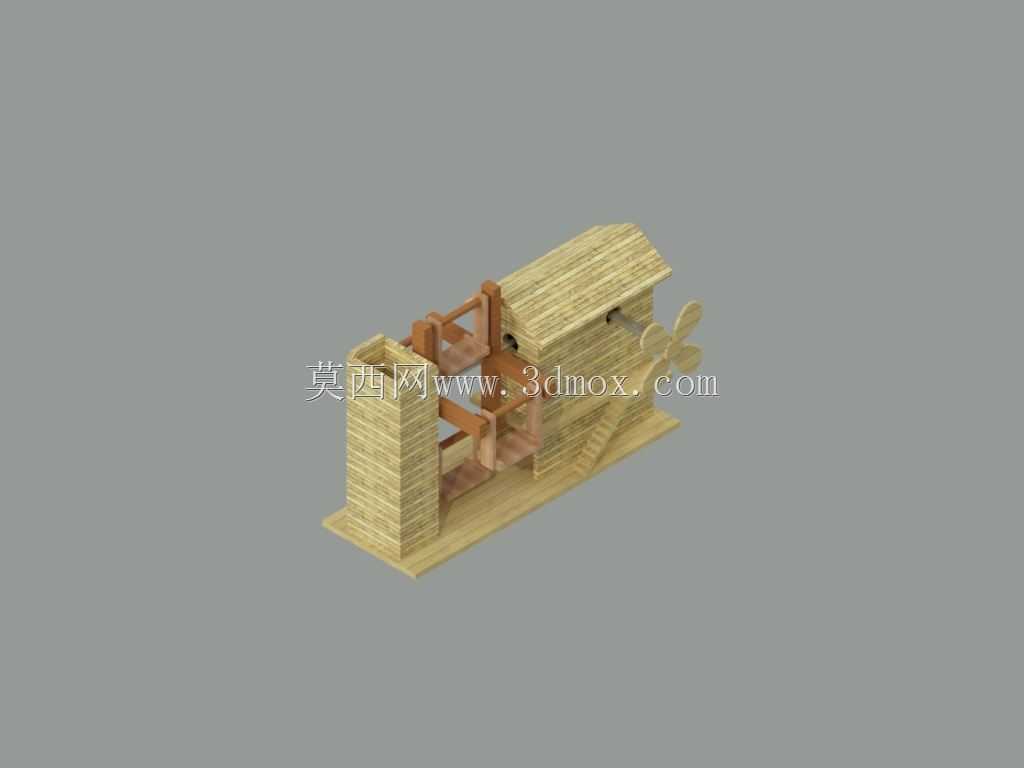

这款木质结构作品采用全榫卯拼接设计，无需额外金属紧固件即可完成整体装配，整体结构依托传统木艺咬合逻辑实现各部件的稳固连接，可作为青少年机械结构认知教具、文创桌面摆件使用，也可作为木质拼装玩具的结构参考原型。从功能设计上看，作品整合了立式储水段、传动曲柄组、扇叶水轮、坡顶小屋造型段四个核心功能区，其中传动曲柄组采用双摇杆联动结构，手动拨动输入端曲柄时，可同步带动水轮扇叶做圆周转动，同时联动内部抬水结构完成模拟取水动作，整套传动副的配合间隙控制在0.2mm以内，既保证转动过程无卡滞，也不会因间隙过大出现结构松垮问题。设计阶段优先考虑了木质材料的各向异性特性，所有受力杆件的木纹方向均与受力方向保持平行，避免长期转动过程中出现杆件劈裂问题；外露的造型段采用仿木屋瓦顶的阶梯式拼接结构，每片瓦面的凸起高度统一为3mm，既还原了传统木屋的视觉质感，也不会因凸起过高增加不必要的加工难度。整体安装边界控制在长220mm、宽120mm、高180mm的矩形空间内，所有突出结构均未超出底座的投影范围，放置在平面上时重心落在底座几何中心向内15mm的区域，即使受到轻微外力触碰也不会出现倾翻问题。结构设计上特意将所有传动部件设置在半开放的框架内，既可以直观展示整套传动的运行逻辑，也避免外露的转动结构夹伤使用者手指，适配青少年教具的安全使用要求。各拼接节点均采用导向锥面设计，拼装时无需额外工具即可完成对位插接，拆卸后所有部件可平整收纳，不会出现异形凸起占用过多收纳空间的问题。水轮扇叶采用等角度均分设计，6片扇叶的角度偏差控制在±1°以内，转动时动平衡表现良好，不会出现周期性晃动的问题；底座采用整板式结构，底部预留2mm深度的防滑垫安装槽，粘贴防滑垫后可进一步提升放置稳定性，即使在光滑的玻璃桌面也不会出现滑动位移。
