双功能复合健身拉杆训练器械结构

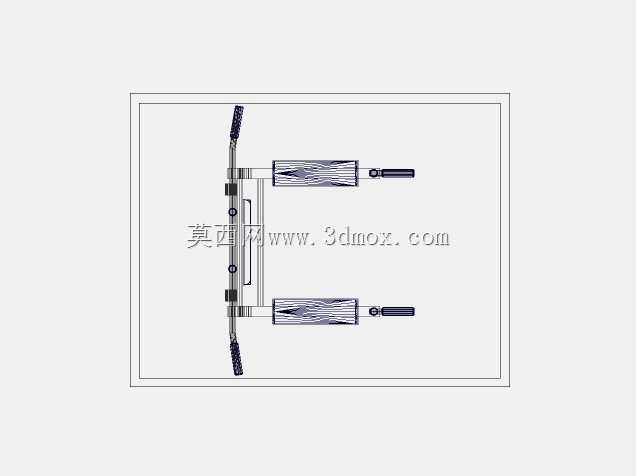

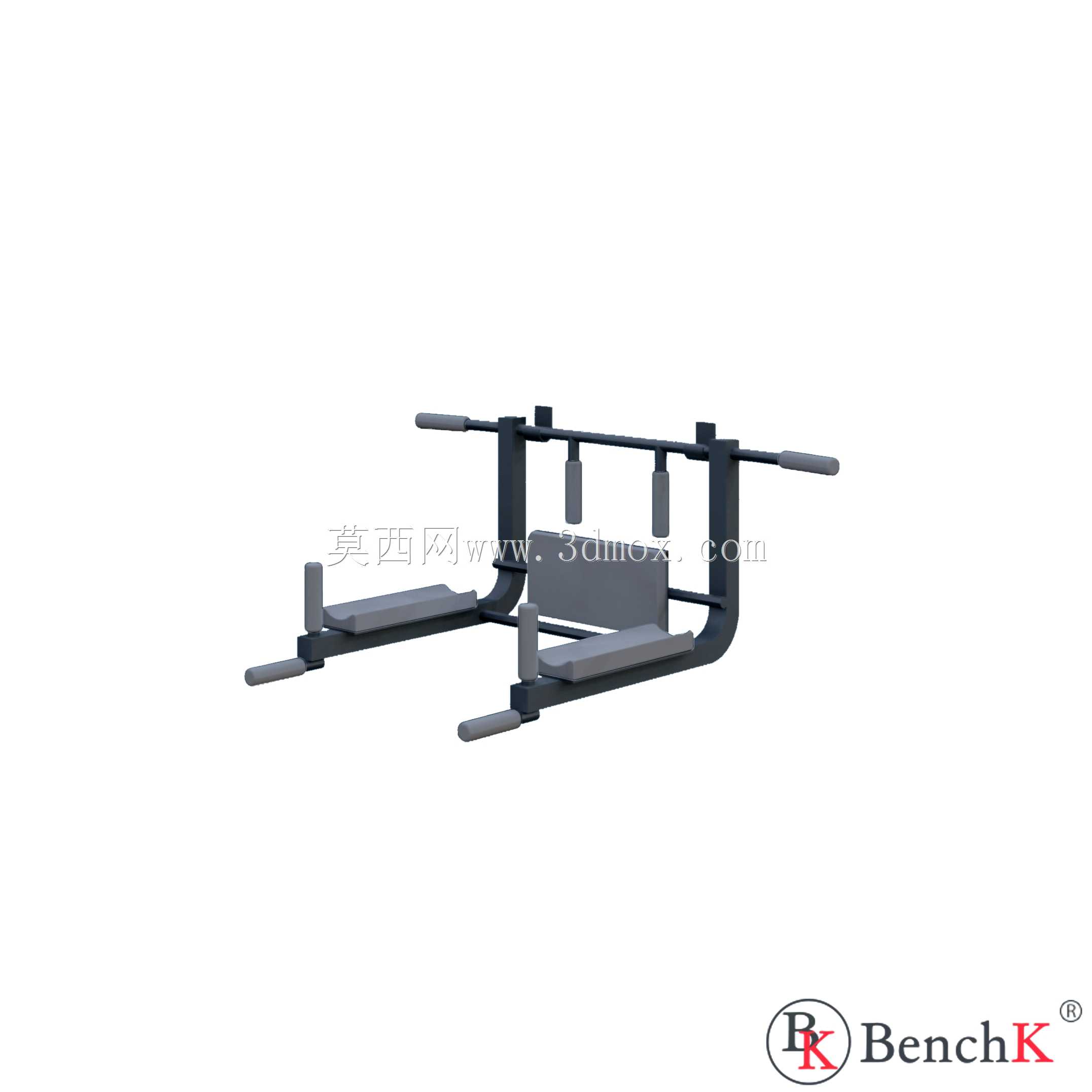

这款复合训练器械的结构设计，核心围绕商用健身场景的空间利用率与训练覆盖度展开，在常规单功能力量器械的占地范围内，整合了上拉杆与下拉杆两类训练模式，适配中小型健身工作室、企业健身房、社区健身中心这类场地面积有限，但需要覆盖多肌群训练需求的场景。从功能实现逻辑来看，器械的上拉杆设置了两个可切换的工作位置，搭配6个夹点的快换结构，使用者无需额外拆装配件，仅通过调整握持位置与拉杆状态，即可完成超过60种训练动作，覆盖肱二头肌、肱三头肌、背阔肌、核心肌群等多部位的抗阻训练需求，既可以完成仰卧起坐的辅助支撑，也能满足俯卧撑、高位下拉、坐姿划船等常规训练动作的发力要求。结构设计层面，主体承载框架采用带粉末涂层的重型型钢焊接成型，涂层厚度控制在80-120μm区间，既可以抵御日常使用过程中的汗液腐蚀、器械磕碰，也能保证框架在150kg额定载荷下的形变量控制在1/1000以内，避免训练过程中出现框架晃动带来的安全隐患。扶手与靠背部位采用PU材质一体发泡成型，表面设置防滑纹理，握持区域的直径控制在32mm，符合亚洲人群的手掌握持尺寸，靠背的支撑角度设置为105°，贴合人体胸椎的自然曲度，训练过程中可以为躯干提供稳定支撑，避免腰部代偿受力。安装边界方面，器械整体占地长度约1.8m，宽度约1.1m，安装时需要预留后侧0.6m、左右两侧各0.5m的操作空间，地面要求为平整的硬化地面，可通过膨胀螺栓与地面固定，也可搭配底部防滑橡胶垫直接放置，无需额外的地基施工。框架的受力节点全部采用满焊工艺处理，焊后打磨平整再做表面涂层，握持杆的两端设置限位挡圈，避免训练过程中手部滑脱，拉杆的活动部位设置自润滑轴套，长期使用无需频繁加注润滑油，维护成本较低。从三维建模的角度来看，该模型完整还原了器械的所有装配关系，包括框架的管材拼接角度、握持杆的安装位置、靠背的固定结构，可直接用于健身场馆的布局规划展示、器械结构的二次优化设计，也可作为健身器材设计从业者的参考案例，帮助理解复合训练器械的功能整合逻辑与结构强度设计要点。
