Teufel Ultima 40 MK3中置音箱结构设计

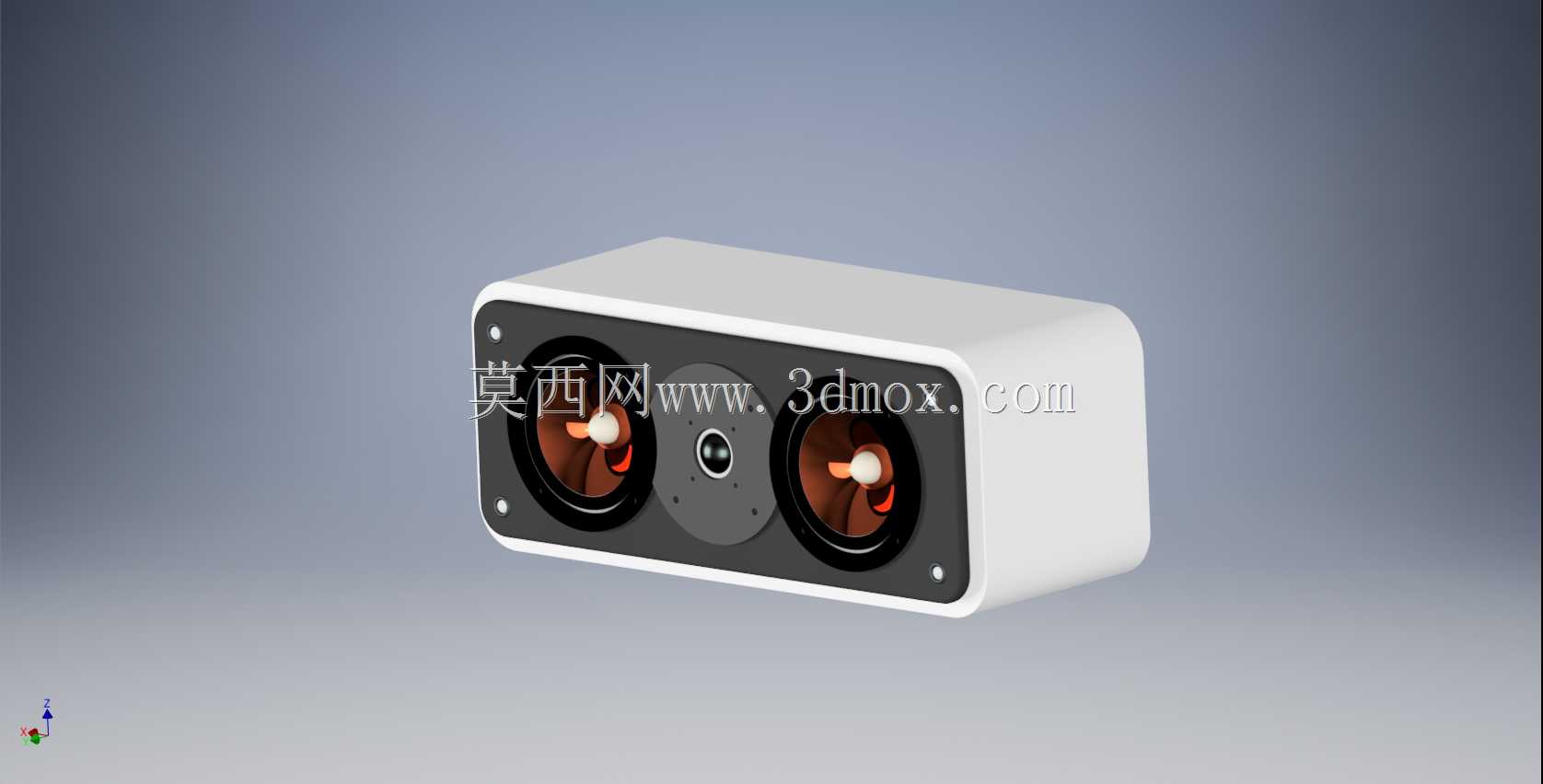

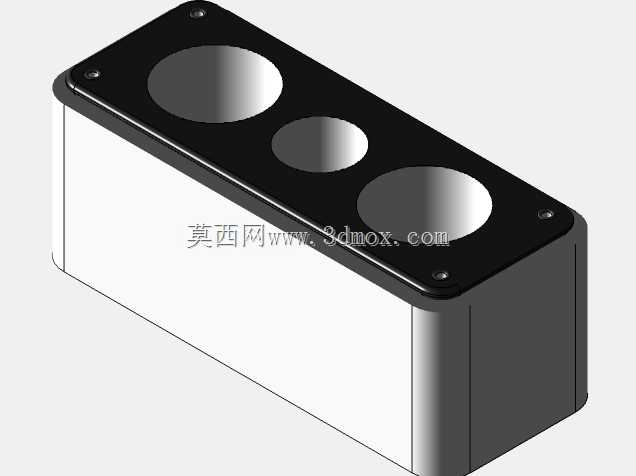

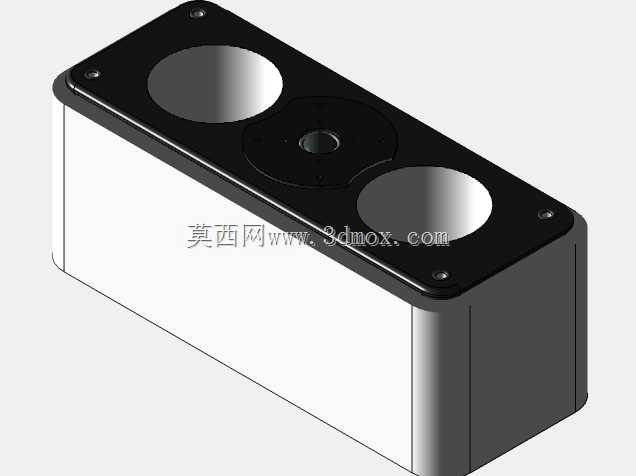

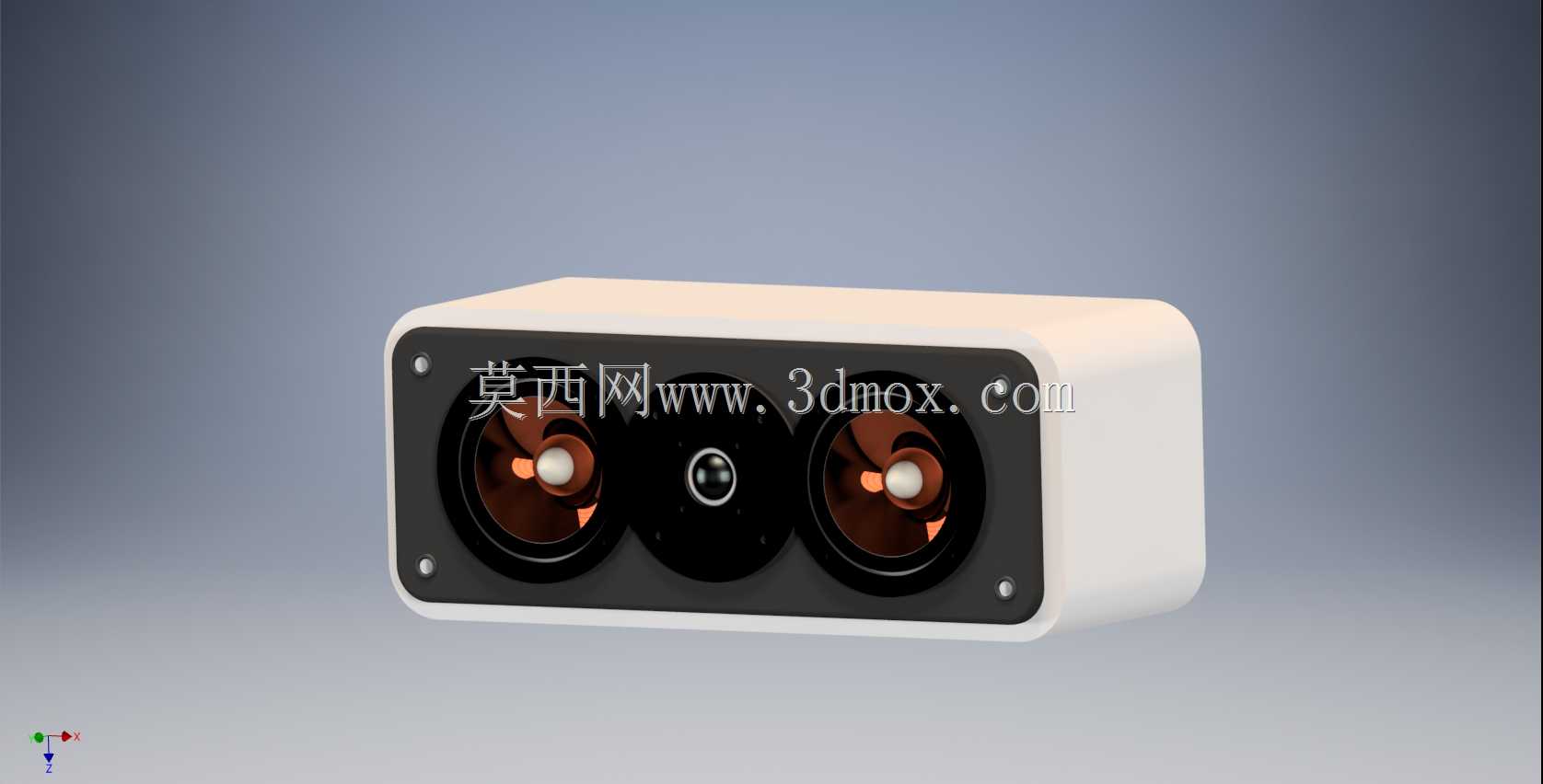

这款中置扬声器的三维结构还原，核心围绕家庭影院系统的人声对白重放需求展开设计，在多声道音频布局里，中置声道承担了超过六成的影片对白、核心音效的重放任务，是整套环绕声系统里衔接左右主声道、锚定声像定位的核心部件。从结构设计逻辑来看，箱体采用了方正切角的卧式布局，这种形态首先适配客厅电视柜、设备柜的常规安装深度，不会因为箱体纵深过大突出柜体边缘，同时卧式形态可以让单元排列保持水平对齐，避免垂直方向的声像偏移，保证不同高度坐姿的听众都能获得一致的听感。单元布局上采用了双低音单元加中间高音单元的对称排布，这种对称结构可以让两个低音单元的反相声波在箱体内形成一定程度的相互抵消，减少箱体内驻波对单元振膜的多余干扰，同时对称排布的驱动力分布更均匀，大动态音效下的箱体振动更小，不需要额外增加过多的内部加强筋就能控制箱体谐振，兼顾了结构强度和内部容积利用率。从安装边界来看，这款箱体的长宽高比例适配常规的标准设备机架层板间距，底部预留了平整的安装接触面，既可以直接平放于柜面，也可以搭配通用的壁挂支架进行墙面安装，背部的接线端子区域预留了足够的插拔空间，不会出现线材弯折过度、插头干涉墙面的问题。在实际应用场景中，这款中置音箱既可以搭配同系列的主音箱、环绕音箱组成完整的家庭影院多声道系统，也可以单独作为桌面多媒体音响的核心声道使用，箱体的边角做了小弧度的圆角处理，既避免了直角磕碰的安全隐患，也减少了边角处的声波衍射对高频重放的干扰。设计过程中对单元的安装沉孔做了精准的公差匹配，保证单元安装后前面板保持平整，没有突出或者凹陷的台阶，避免台阶带来的声波反射影响频响曲线，同时前面板的单元固定孔位采用了对称均布的设计，装配时不需要区分方向，降低生产装配的对位难度。箱体的壁厚设计兼顾了谐振控制和整体重量，过薄的箱体容易在大音量下产生箱振带来音染，过厚的箱体则会增加不必要的重量和材料成本，这款模型还原的箱体壁厚在控制谐振的前提下，将整体重量控制在单人可以搬运安装的范围内，不需要额外的承重支架辅助安装。内部腔体的结构没有做多余的隔断，保留了足够的空气容积给低音单元，保证低频下潜的表现，同时预留了吸音棉的粘贴空间，实际生产时可以根据调音需求在腔体内壁粘贴不同厚度的吸音棉，调整低频的阻尼特性。
