立式椭圆观火窗家用采暖壁炉结构设计

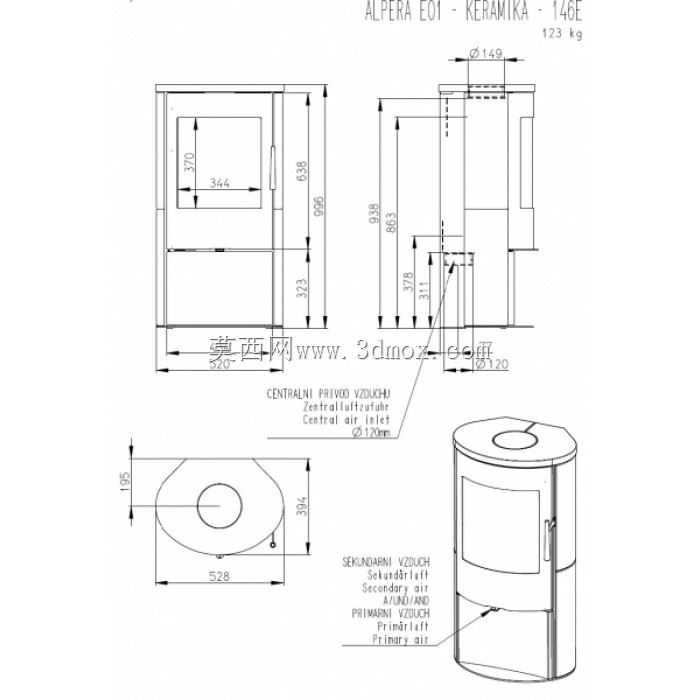

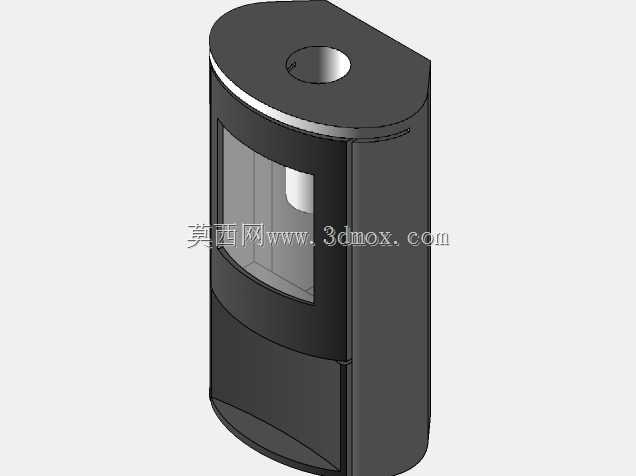

这款立式椭圆截面的采暖壁炉，主要面向小户型公寓、loft夹层空间以及小型商用会客区的局部采暖场景设计，区别于传统方正造型的嵌入式壁炉，其独立式落地结构无需在墙体预留预埋孔洞，仅需对接标准排烟管路即可完成布设，适配已完成装修的空间加装需求，无需破坏原有墙面与地面装饰层。从功能实现逻辑来看，设备下部预留了封闭的燃料存储腔体，可容纳固态生物质颗粒或清洁型燃煤，中部为带耐高温微晶玻璃的观火燃烧室，玻璃采用斜面嵌装结构，既可以扩大用户坐姿状态下的观火视野，也能通过倾斜角度减少高温烟气在玻璃内表面的积灰附着，降低日常清洁维护频次；顶部居中设置的排烟接口，可直接对接等径金属排烟管，接口处预留了密封槽位，安装时嵌入耐高温石棉绳即可实现烟气密封，避免一氧化碳泄漏风险。设计阶段优先考虑了空间适配性，整体采用跑道型椭圆截面，相较于同容积的圆柱型炉体，椭圆长轴方向贴墙布设时可减少向外突出的距离，短轴方向预留足够的燃烧室纵深，保证燃料充分燃烧所需的空气流通空间；外壳采用双层钣金结构，内层为耐高温冷轧钢板，外层做喷塑隔热处理，两层之间预留20mm的空气隔热层，可将设备运行时外表面温度控制在安全触碰范围内，避免周边摆放的家具、软装因高温烘烤出现变形损坏。安装边界方面，设备底部为平整的落地支撑面，无需额外加装固定支架，仅需在地面铺设阻燃隔热垫即可布设，背部与墙面的安全预留距离不小于150mm，侧面与木质家具的间距不小于300mm，排烟管向上延伸超出屋面的高度需满足当地排烟规范要求，避免排烟倒灌。结构细节上，燃烧室与储料腔之间设置了可调节的进料挡板，用户可根据采暖需求调整燃料下落速度，进而控制燃烧功率；观火窗周边采用一体折弯的钣金压边结构，无外露焊接点，既提升了外观整体性，也消除了焊缝处高温氧化开裂的隐患；顶部的椭圆边缘做了R8的圆角过渡处理，避免安装和日常维护时尖锐边角造成磕碰划伤。
