手动抽拉式物料限位输送载具结构

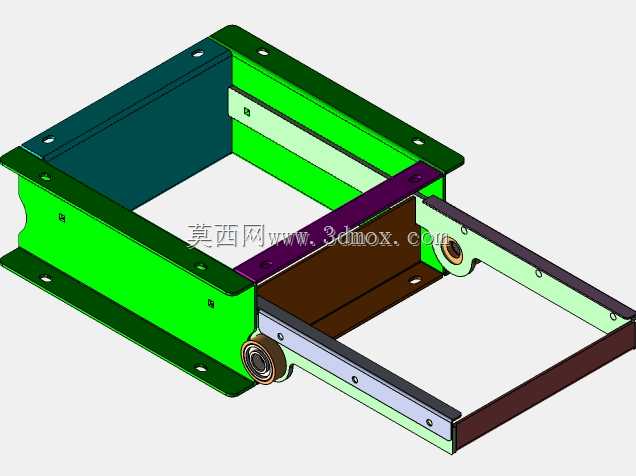

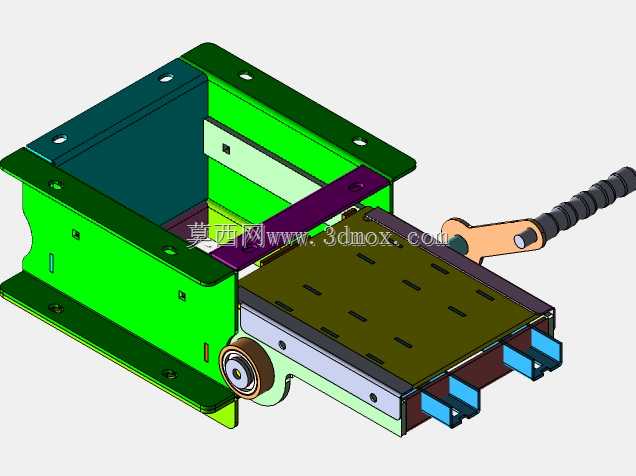

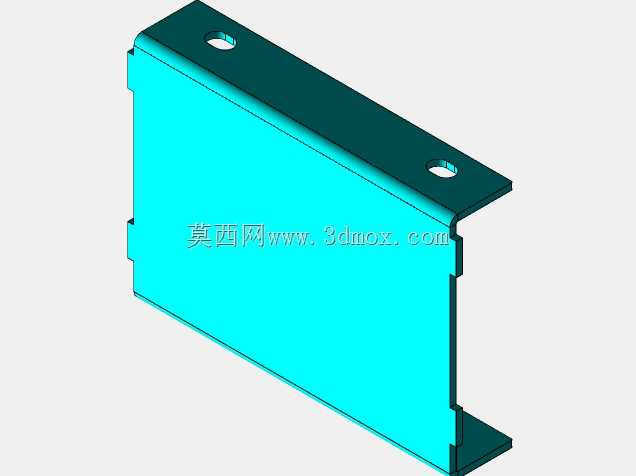

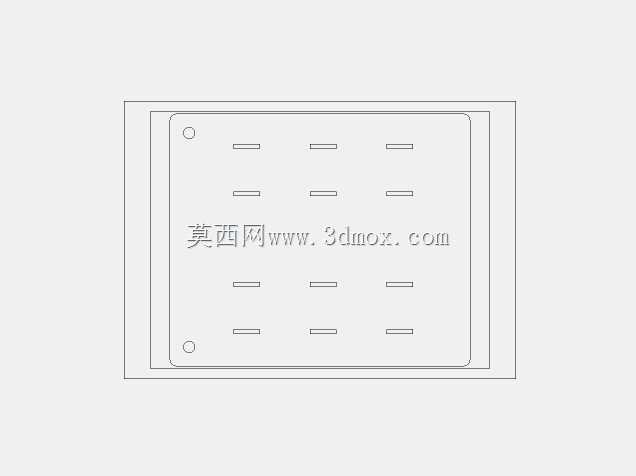

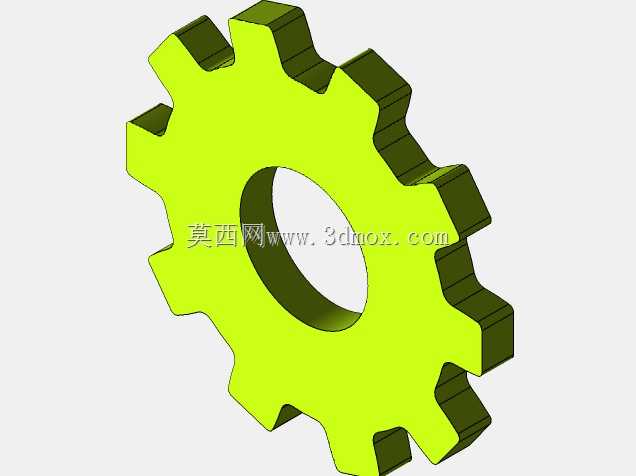

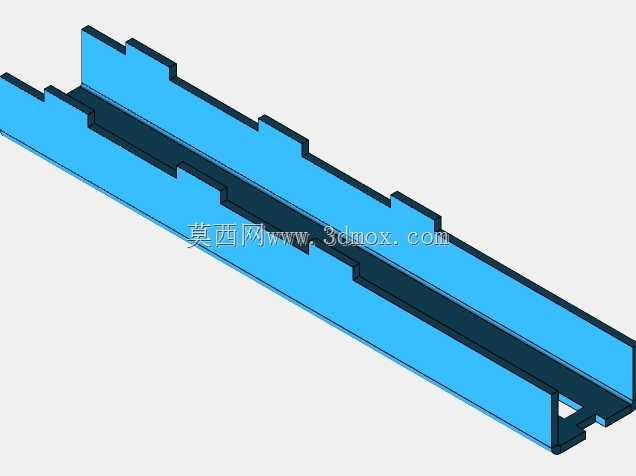

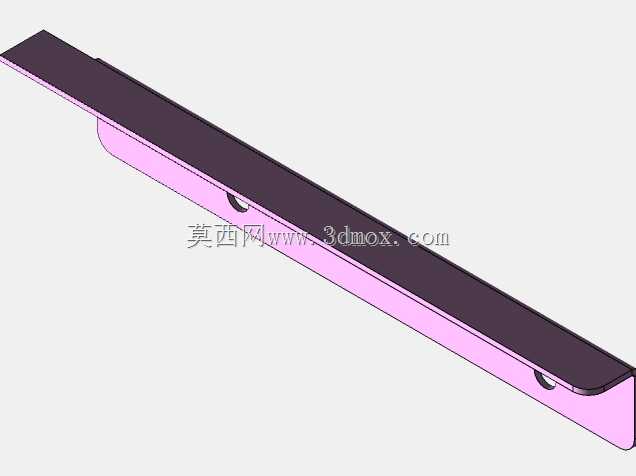

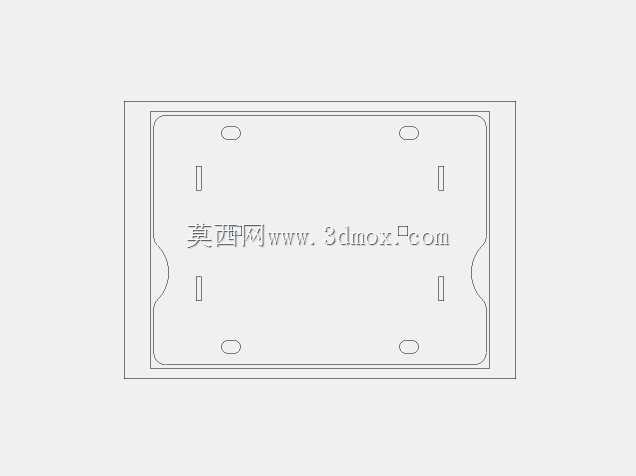

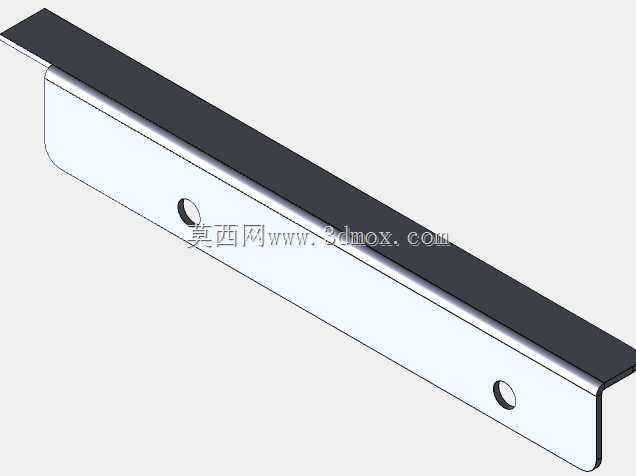

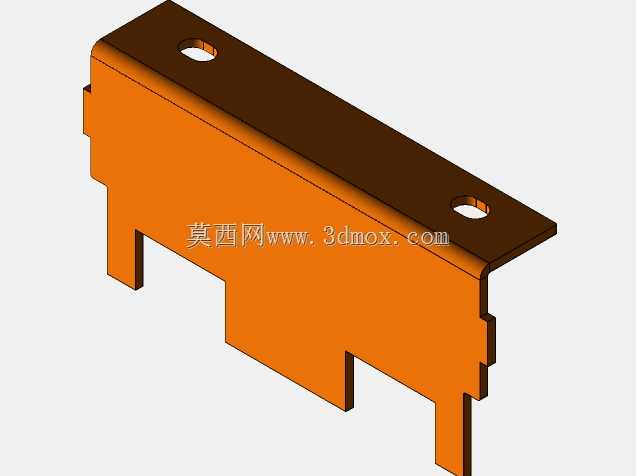

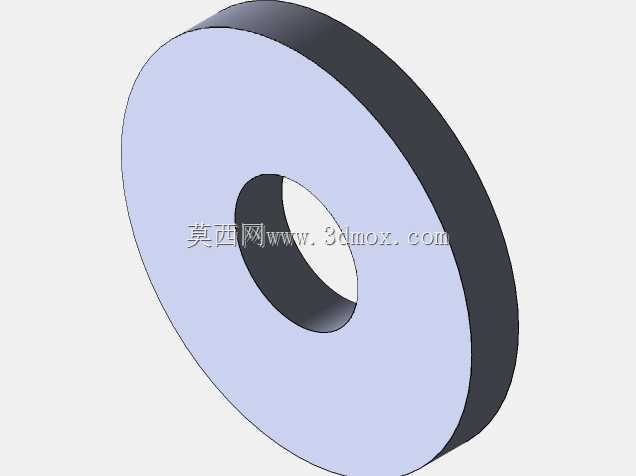

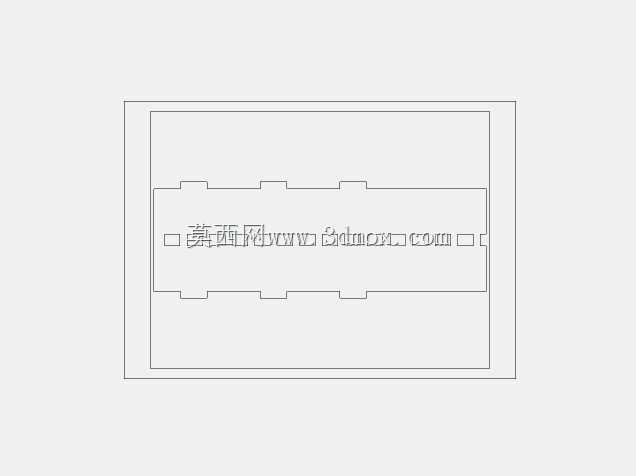

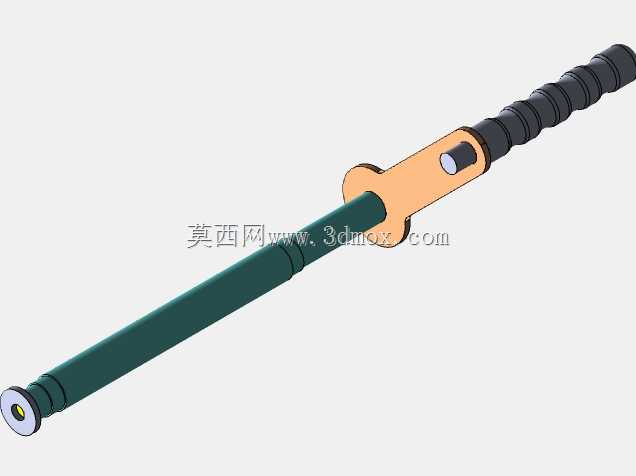

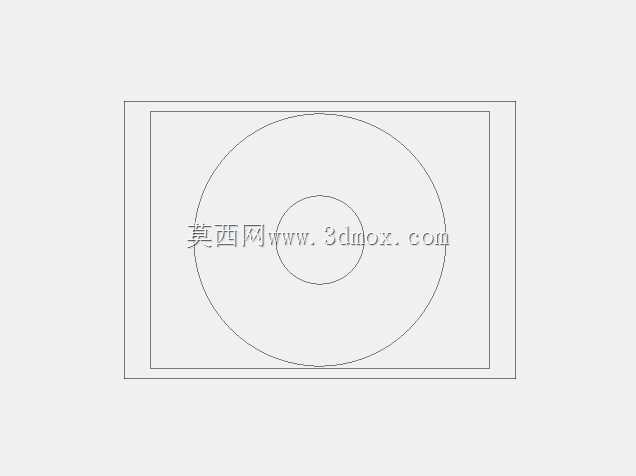

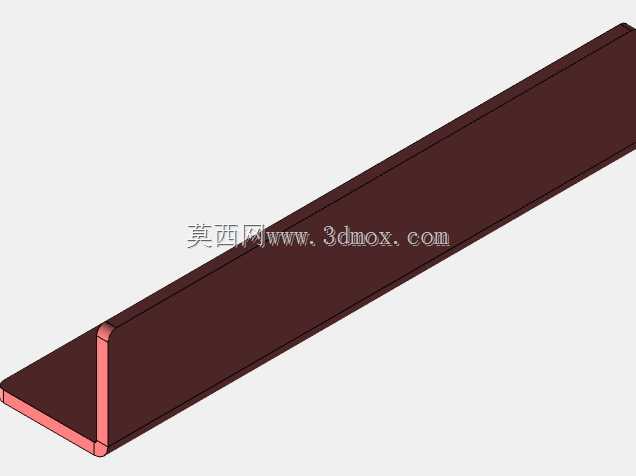

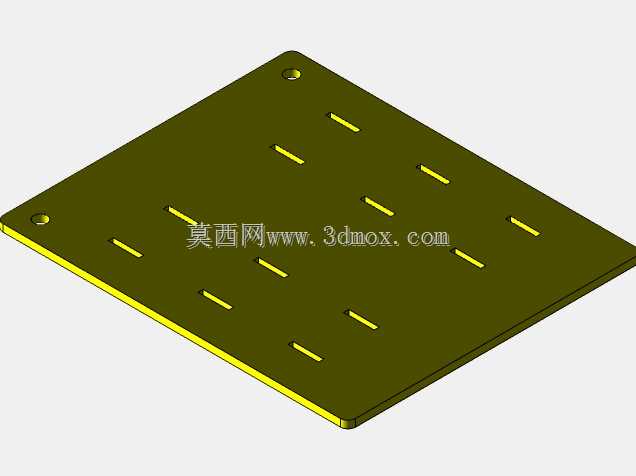

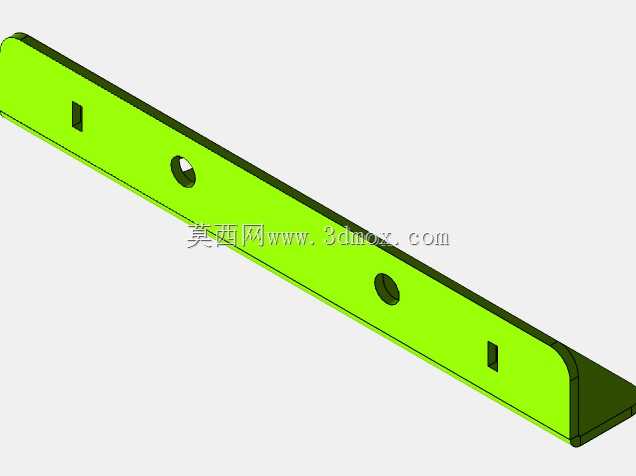

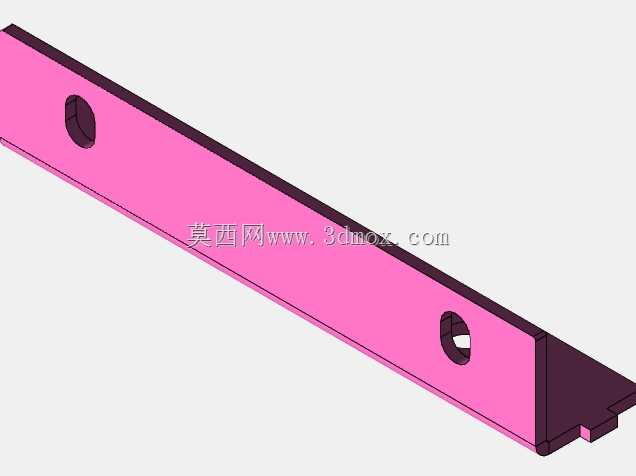

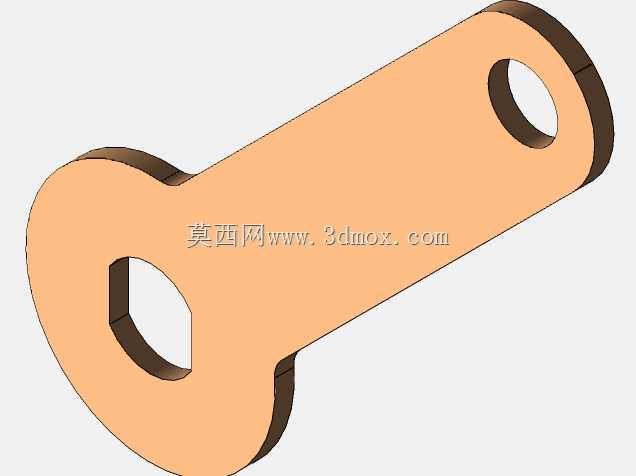

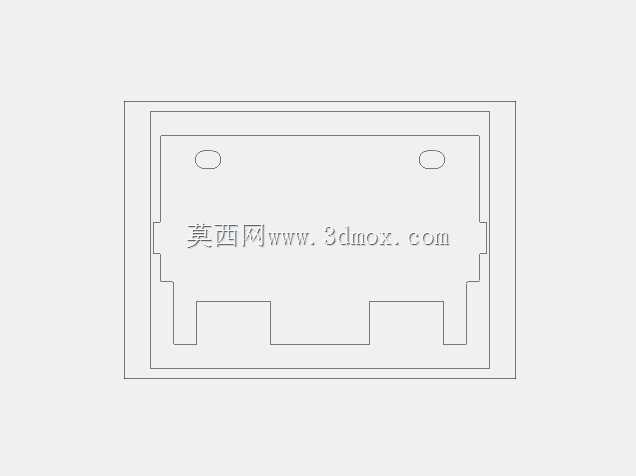

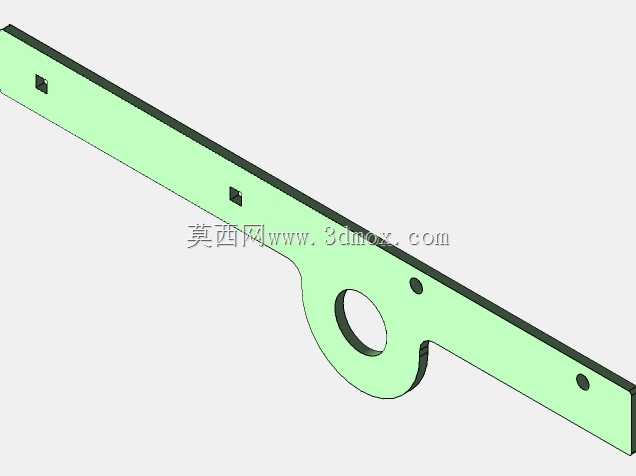

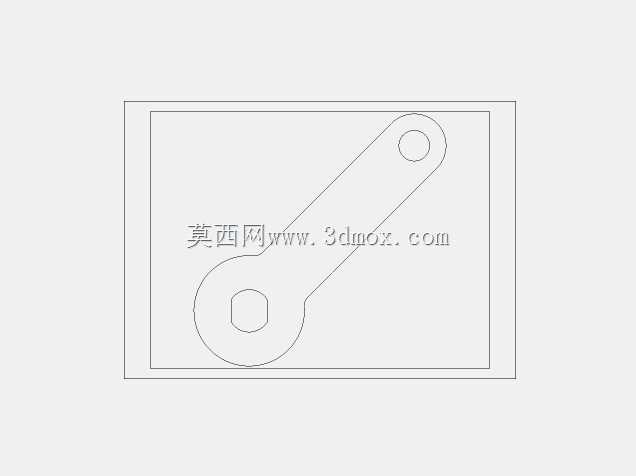

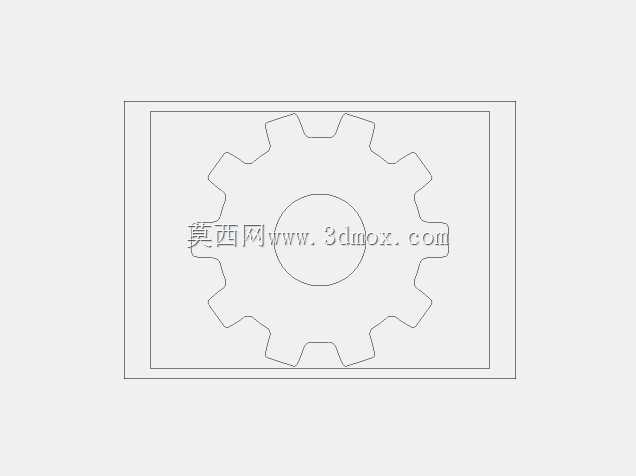

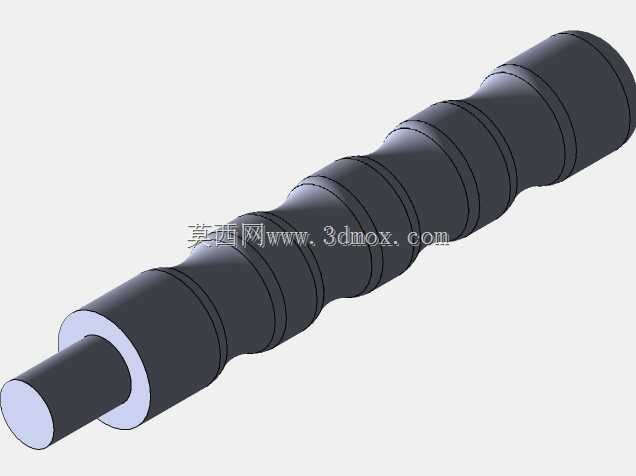

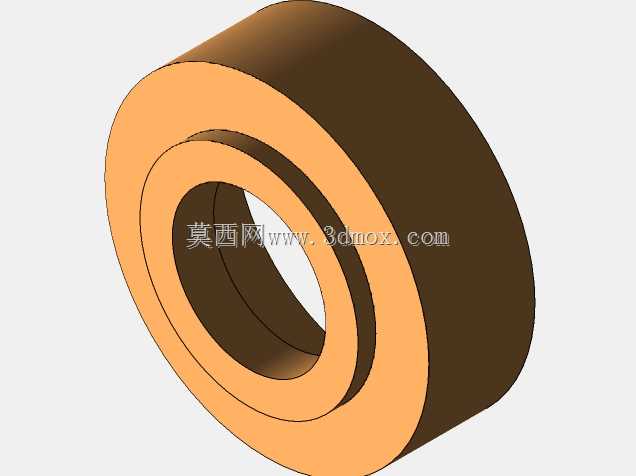

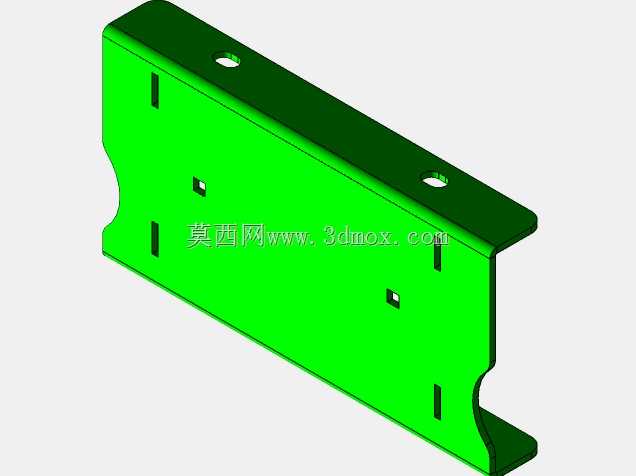

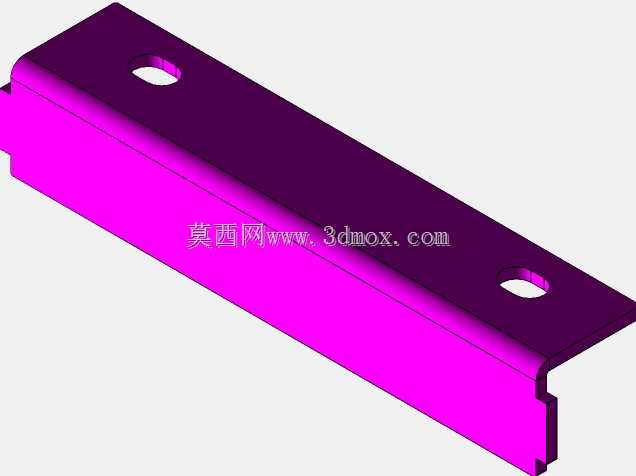

该结构主要应用于小型零部件手工装配、工序间周转的产线工位场景，适配小批量多品类的柔性生产需求，可直接固定在装配工作台台面，作为单工序的物料承载与定位单元使用。从功能实现来看，抽拉滑台部分可沿两侧导向滚轮平稳滑出，操作人员取放物料时无需探身伸入架体内部，降低操作疲劳度，滑台表面开设的多组长条槽为物料定位块预留安装位置，可根据待加工零件的外形尺寸更换定位附件，无需改动主体结构即可适配不同规格的小型零件承载需求。架体主体采用折弯钣金拼焊成型，四周预留的安装孔可直接通过螺栓固定在标准铝型材工作台上，安装边界可适配多数常规装配工位的台面尺寸，架体内部预留的空腔可收纳待装配的小型零件或作业工具，充分利用工位垂直空间减少台面杂物堆积。设计过程中优先考虑手动操作的顺畅度，侧方配置的操作手柄采用人体工学弯折角度，操作人员握持施力时可自然带动滑台完成抽拉动作，两侧的导向滚轮采用耐磨材质内嵌轴承，长期往复使用也不会出现卡顿、偏移的问题，滑台与架体之间设置的紫色限位挡块可控制滑台的最大抽出距离，避免操作时滑台整体脱出架体引发安全隐患。架体底部的蓝色快插接头可对接产线的小型真空管路，若有需要可加装真空吸附组件固定轻薄片状物料，拓展载具的适用场景，整体结构没有复杂的传动部件，日常维护仅需定期清理导向滚轮缝隙的加工碎屑即可，无需频繁加注润滑脂，适配加工车间多粉尘的作业环境。从结构强度来看，架体侧板采用加厚钣金折弯，边缘做钝化处理避免划伤操作人员，滑台面板采用硬质合金板材，长期放置带棱角的金属零件也不会出现明显的压痕变形，各连接位置均采用内六角螺栓紧固，后期若出现部件磨损可快速拆卸更换，无需整体报废更换载具，能有效降低产线工装的维护成本。
