校园出入口刷卡式门禁读卡器结构设计

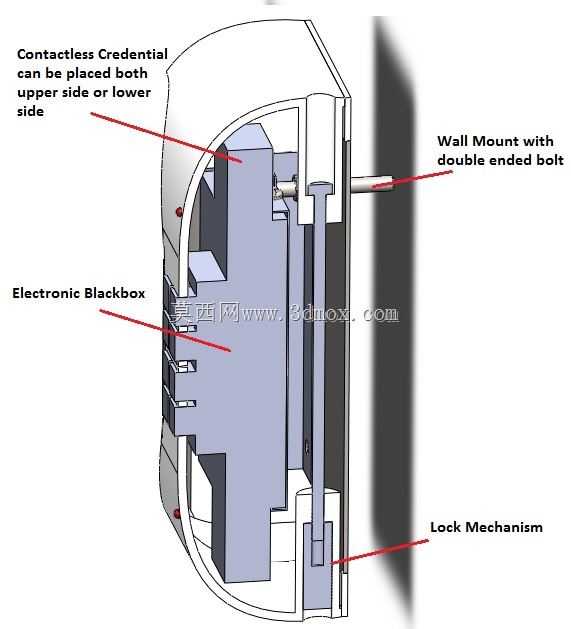

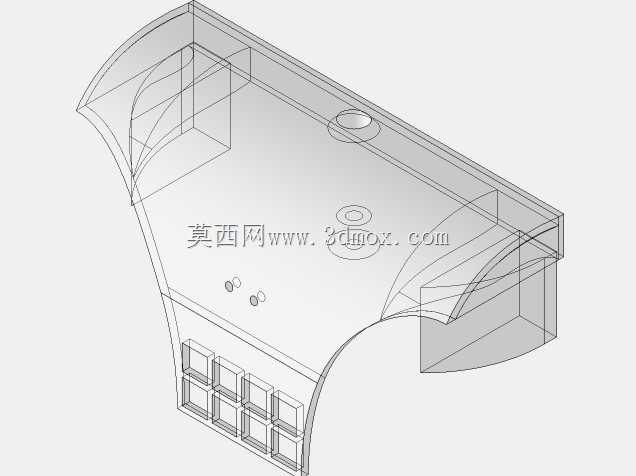

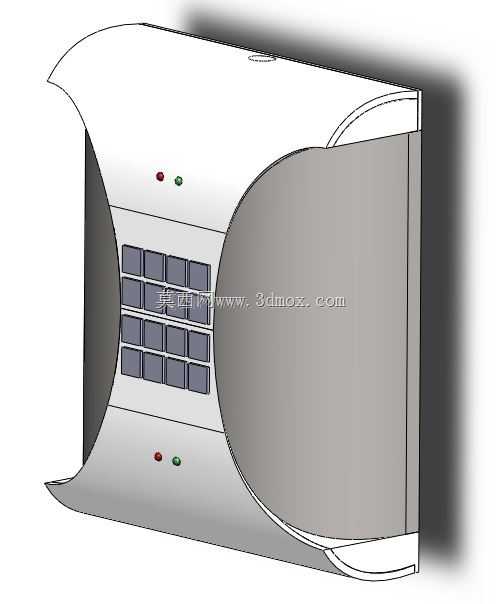

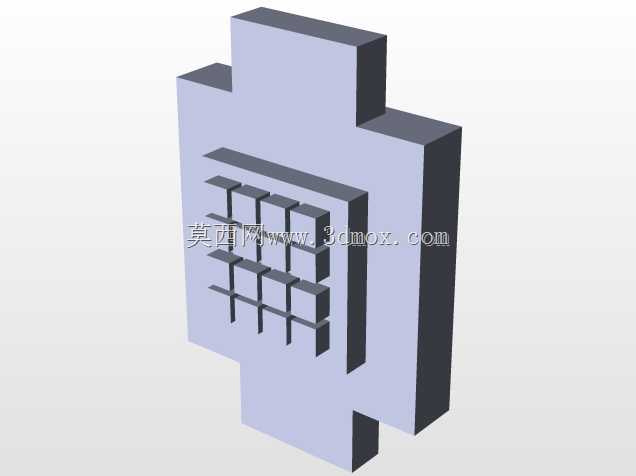

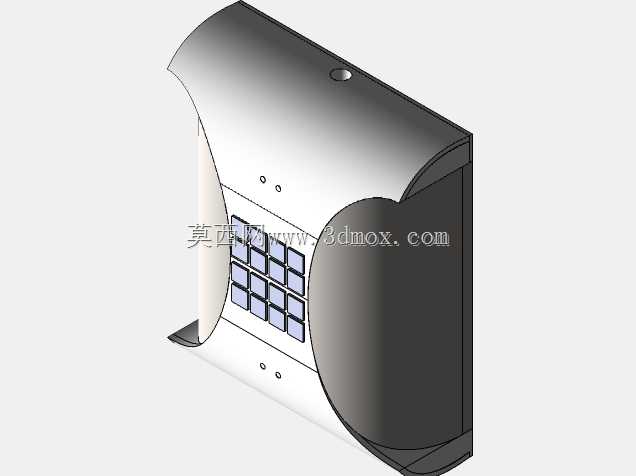

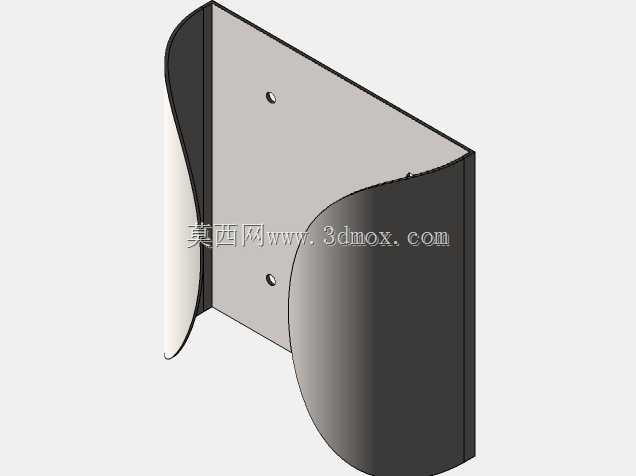

这款设备主要面向校园出入口、实验室门禁、宿舍通道等场景使用，作为权限核验终端承担刷卡识别、通行权限判定的核心功能，日常使用中需要承受高频次的人员触碰，同时要适配公共区域复杂的使用环境，避免意外磕碰、恶意破坏造成内部电子元件损坏。整体外形采用150mm见方的正方形主体设计，厚度控制在55mm，安装时不会过度突出墙面，适配校园内各类砖墙、混凝土墙、装饰面板墙的明装需求，安装边界预留足够的接线空间，不需要额外开凿过深的墙面槽位，后期运维更换时可以直接整体拆装，不需要重新调整墙面固定点位。结构上采用对称式的两半塑料壳体搭配外侧金属外板的组合方案，两个塑料部件采用完全一致的结构设计，开模时只需要一套模具即可生产上下壳体，大幅降低模具开制成本与后期物料管理难度，塑料壳体选用聚丙烯材质，可根据校园整体视觉风格调配色号，表面预留平整区域可直接丝印校园标识，不需要额外粘贴铭牌。金属外板可采用Transfer模具系统批量生产，可选铝材、不锈钢或者低碳钢材质，若选用低碳钢材质表面做喷涂防锈处理，金属板上预留电源进线开口，安装时线缆可直接从墙面穿入设备内部，外露部分被金属板完全遮盖，兼顾防护性与美观度。塑料壳体与金属板的接触位置预留密封槽，装配时加装密封泡棉，可阻挡公共区域的灰尘、泼溅液体进入设备内部，避免内部电路板出现短路故障。结构设计时重点考虑防破坏性能，金属外板完全包覆内部电子元件的核心区域，遇到外力撞击时首先由金属板承受冲击力，即便塑料壳体受外力出现开裂，内部的读卡模块、控制电路板也不会轻易损坏，设备出现故障时运维人员可直接将整台设备拆下替换为备用件，故障设备返厂维修即可，不需要在现场拆解维修，大幅降低校园后勤的运维难度。按键区域采用矩阵式布局，指示灯分别设置在设备上下两端，不同安装高度下都能清晰看到设备的工作状态提示，壳体边缘做圆弧过渡处理，避免人员通行时磕碰造成划伤，整体造型简洁规整，适配校园公共区域的装修风格，不会显得突兀。
