八棱锥形高杆灯杆接长制造专用设备

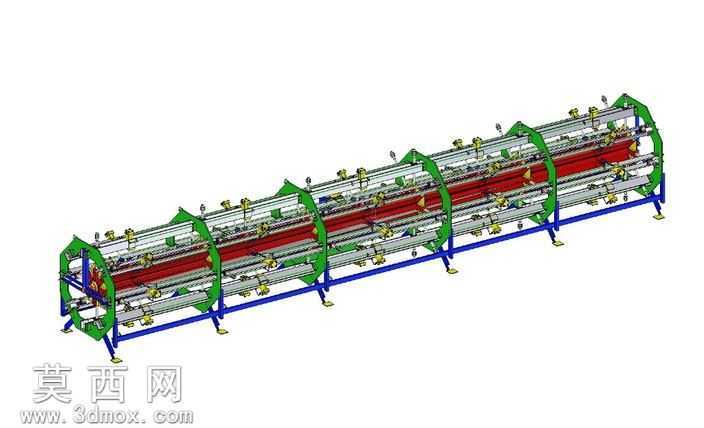

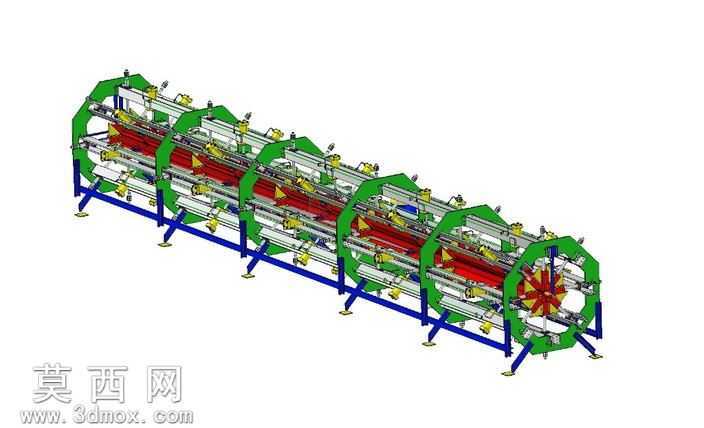

本模型为高杆灯灯杆接长成型专用制造设备，整体采用模块化分段式机架设计，通过三维建模软件完成全参数化装配设计，建模过程中对各功能模块进行了严谨的干涉检查，确保所有运动部件无行程冲突，装配关系符合实际机械加工的公差配合要求。设备主体以蓝色方管焊接型材作为底部支撑机架，每段机架底部配置可调式支撑脚杯，可适配车间不平整地面的安装调平需求，保障设备整体运行的稳定性。沿设备长度方向等距布置六组绿色八边形加工工位转盘，转盘采用框架式镂空结构设计，既保证了整体结构刚性，又有效降低了设备自重，每组转盘周向均匀布置多组气动压紧定位组件，可对送入的锥形灯杆坯件进行周向多点同步夹紧定位，适配八棱锥形灯杆的多边外形定位需求，避免加工过程中坯件出现偏移、晃动问题。相邻工位转盘之间设置多组平行导向导轨与输送辊组，可实现长尺寸灯杆坯件的直线输送，配合各工位的压紧机构完成多段灯杆坯件的对接定位，为后续的接长焊接、整形加工工序提供稳定的装夹基础。设备末端设置带红色辐条结构的动力驱动转盘，可带动整线工位转盘同步回转，配合加工机构完成灯杆周向全位置的加工作业。建模过程中对气动元件、机架型材、传动部件分别赋予了对应材质属性：金属结构件赋予哑光钢材材质，气动组件赋予亮面金属与黑色橡胶密封件材质，输送辊组赋予耐磨聚氨酯包胶材质，通过渲染还原了设备真实的外观质感与结构层次。整体设计围绕八棱锥形高杆灯长杆的接长加工需求展开，采用多工位同步装夹、直线输送配合周向回转的结构方案，解决了超长锥形灯杆加工过程中装夹难度大、对接精度难保证、周向加工操作不便的问题，可有效提升高杆灯灯杆的制造加工效率与成型质量，设备的模块化分段设计也可根据所需加工的灯杆长度灵活增减工位数量，适配不同规格高杆灯杆的生产需求。
