Somfy款RTS电动智能插座结构设计

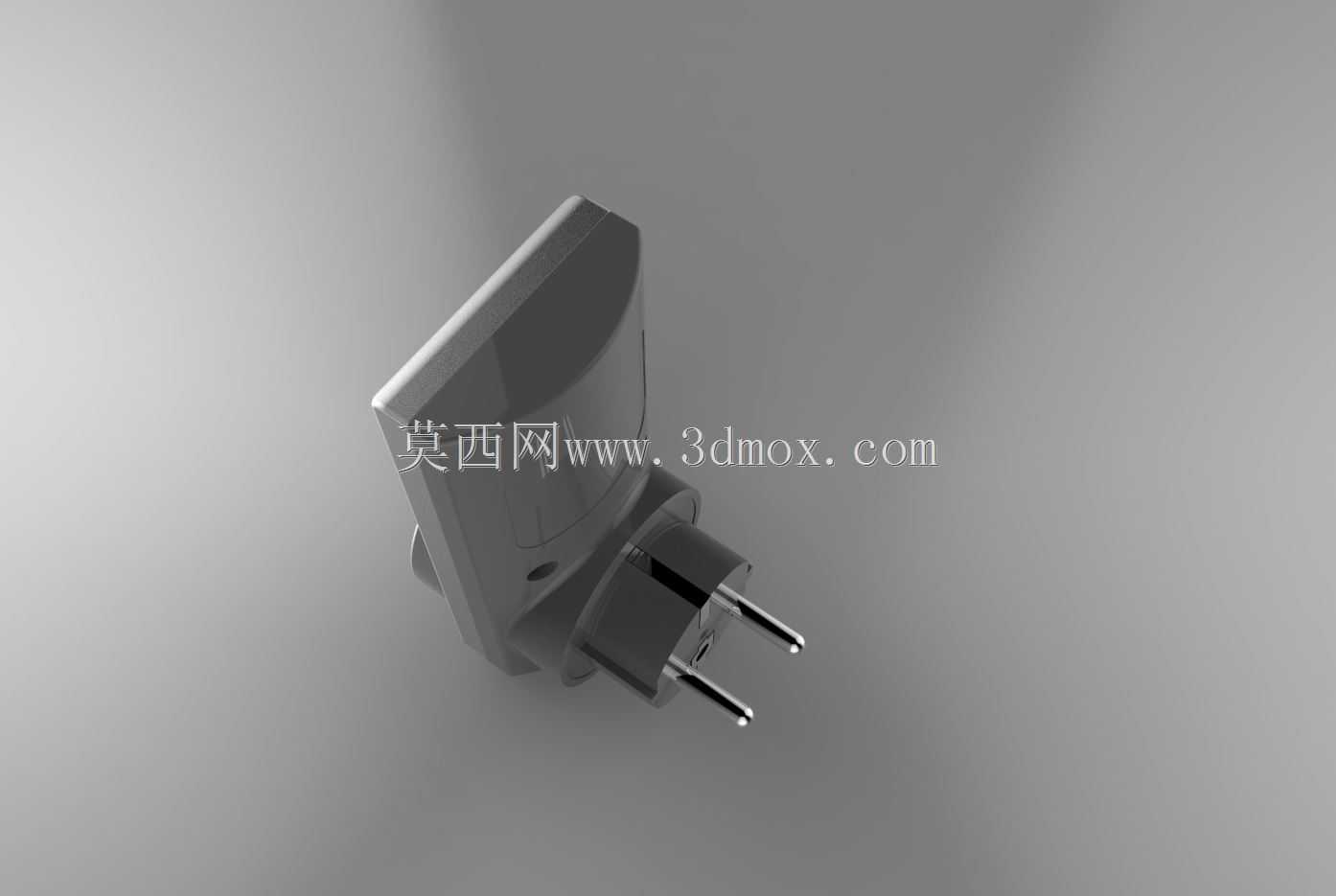

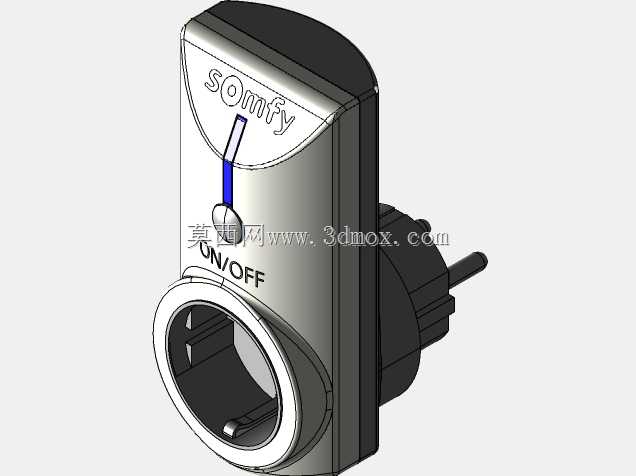

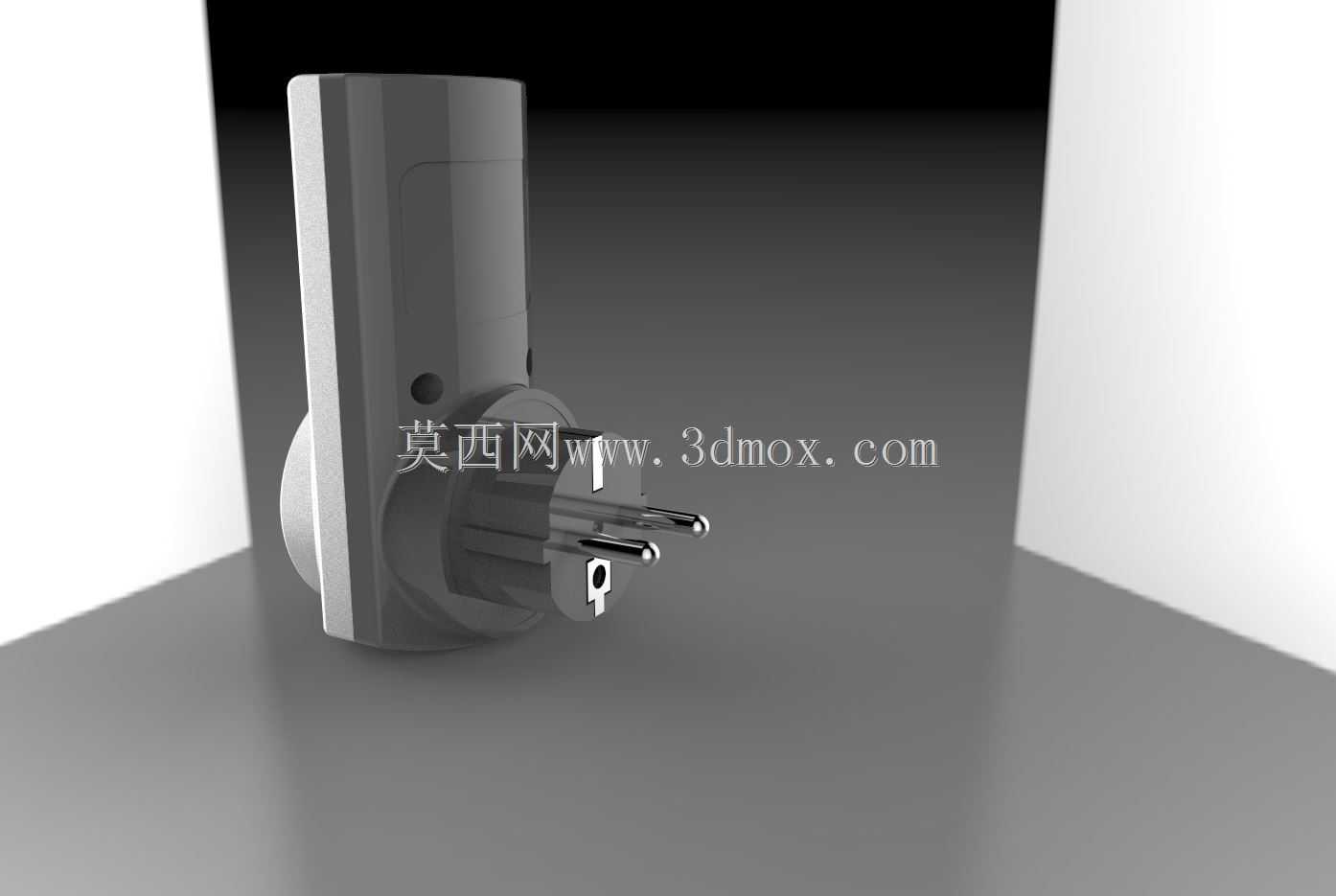

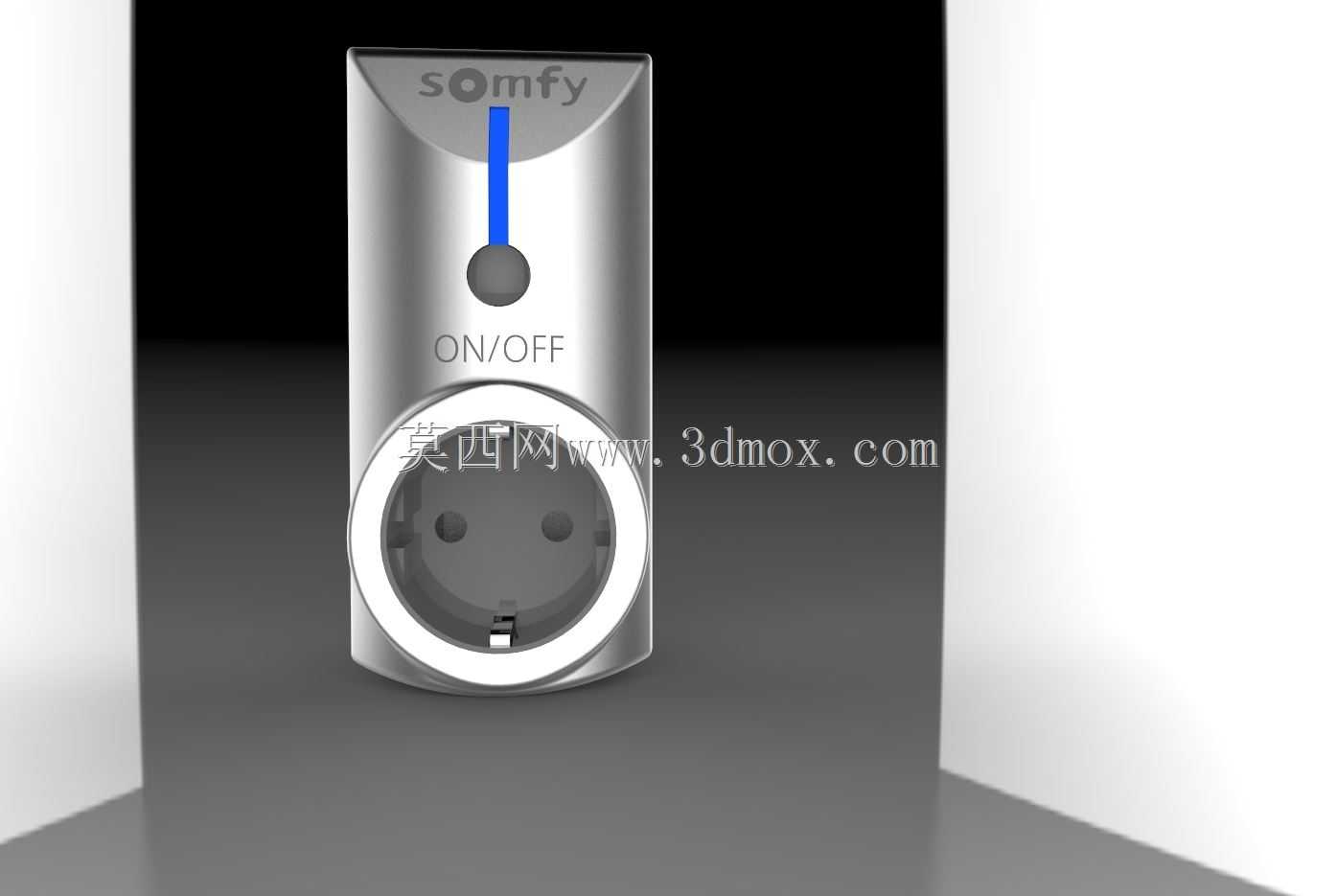

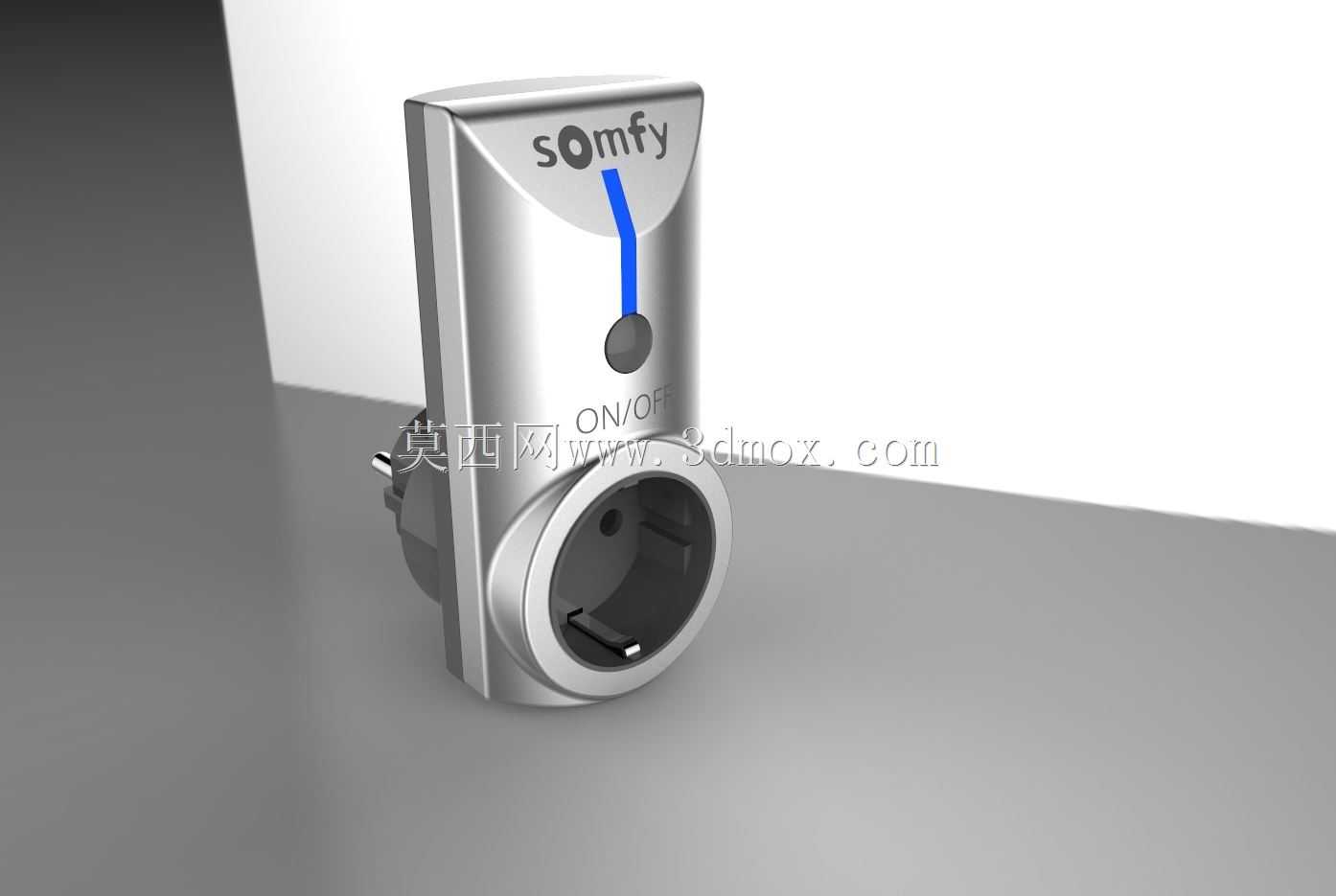

这款智能插头的三维建模，核心围绕民用智能家居场景下的本地与远程供电通断需求展开，适配常规墙面86型插座的安装边界，整体外形采用立式窄边结构，主体宽度控制在45mm以内，突出墙面的厚度不超过60mm，不会遮挡相邻插座的插孔位置，解决了传统大块头智能插座挤占安装空间的常见问题。从功能设计逻辑来看，产品正面集成的实体按键兼顾本地手动控制需求，按键上方的蓝色状态指示条采用透光PC材质，可直观反馈当前通断状态与配对模式，无需额外增设独立指示灯开孔，既简化了外壳装配工序，也让整体外观更具整体性。插头部分采用国标两插+三插兼容的插套结构，插脚厚度与伸出长度严格符合家用插座的啮合尺寸要求，插套内部设置防触电保护门，单孔插入时可触发锁止结构，避免孩童误触引发安全隐患。产品内置的RTS射频控制模块，可匹配同品牌的智能家居中控系统，实现窗帘、照明等关联设备的联动供电控制，比如搭配电动窗帘使用时，可设置窗帘开启时自动接通周边氛围灯电源，无需额外布置联动线路。建模过程中对外壳的分件做了针对性优化，主体外壳采用上下扣合结构，配合内侧的定位柱与卡扣实现无螺丝装配，仅在底部设置1颗固定螺丝锁紧内部PCB与插套组件，既提升了装配效率，也让外表面无外露螺丝孔，视觉效果更简洁。外壳表面采用细晒纹处理，避免日常使用留下指纹划痕，侧边的圆弧过渡处理，既降低了注塑生产时的应力集中问题，也避免安装时尖锐边角刮蹭墙面或用户手部。从安装适配性来看，产品的插脚中心距与常规墙面插座的插孔中心距完全匹配，插入后整体与墙面贴合间隙控制在1mm以内，不会出现松动歪斜的情况，底部的插孔位同样做了防误触设计，可承载最大10A的常规家用负载，满足小功率家电的智能供电控制需求。建模时对内部的空间排布做了充分验证，射频天线布置在产品顶部远离金属插套的位置，避免金属部件屏蔽无线信号，PCB板与插套之间设置绝缘隔离片，满足电气安全间隙要求，按键的触发行程设置在1.5mm，按压力度控制在2-3N，兼顾操作手感与按键使用寿命。
