大众甲壳虫汽车车身曲面线框三维设计

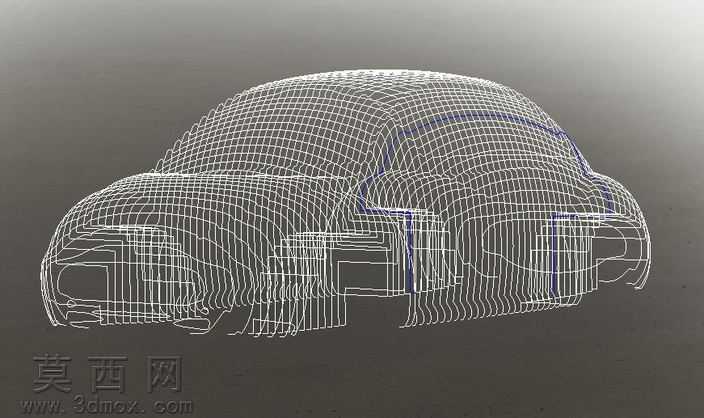

本作品围绕经典大众甲壳虫车型开展三维建模设计，核心聚焦车身外覆盖件的曲面造型还原，采用线框建模方式直观呈现整车曲面的拓扑结构与布线逻辑。建模初期先梳理甲壳虫标志性的圆润流线型轮廓特征，以实车比例为基准搭建空间基准坐标系，先勾勒出整车前后悬、轴距、车高车宽的关键控制线，确定车头圆弧过渡、车顶溜背弧线、车尾收窄曲面的核心控制点分布。在曲面构建阶段，遵循A级曲面的建模逻辑，从车头引擎盖的大弧度曲面入手，通过调整跨面控制点的权重，保证曲面间的G2连续过渡，还原甲壳虫车型独有的圆润饱满视觉特质；车身侧面的曲面布线严格顺着气流走向排布，轮拱位置的曲面做了内收过渡处理，既保留经典车型的复古圆润感，也兼顾曲面建模的拓扑合理性，避免后续实体化出现曲面褶皱、破面问题。车门区域的分模线位置通过独立的控制线做了边界约束，预留出车窗、车门饰条的安装位结构，车顶弧线从A柱顶端平滑延伸至车尾，与尾部的圆弧曲面自然衔接，完整复刻初代甲壳虫标志性的溜背轮廓。线框展示模式下可以清晰看到每一条曲面U、V方向的布线密度，大曲率的车头、车尾位置适当加密了布线点，保证曲面弧度的精准度，侧面平缓区域则合理精简布线，兼顾模型精度与后期编辑的流畅度。建模过程中反复比对经典甲壳虫的实车照片，调整前后翼子板的突出弧度、车头灯位的凹陷曲面位置，确保整体造型比例协调，没有出现曲面变形、轮廓走样的问题。整个模型以曲面建模为核心，完整还原了甲壳虫车身的经典造型特征，线框结构清晰展示了曲面的构建逻辑，可用于汽车造型设计参考、经典车型结构研究、曲面建模教学演示等场景，为后续添加内饰、底盘结构、渲染出图等后续操作提供了精准的车身基础模型。
