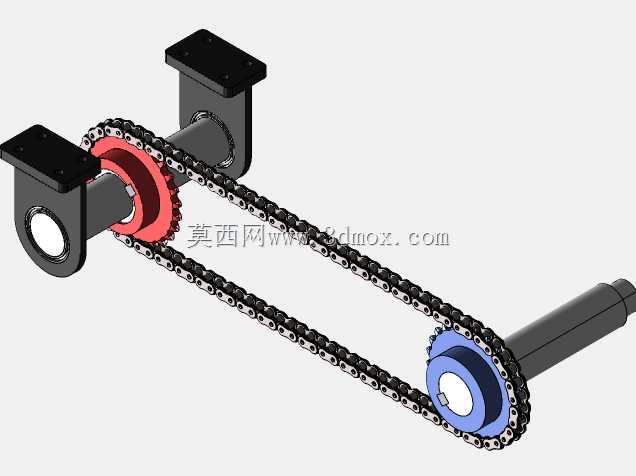

带安装支座的链轮链条传动组件

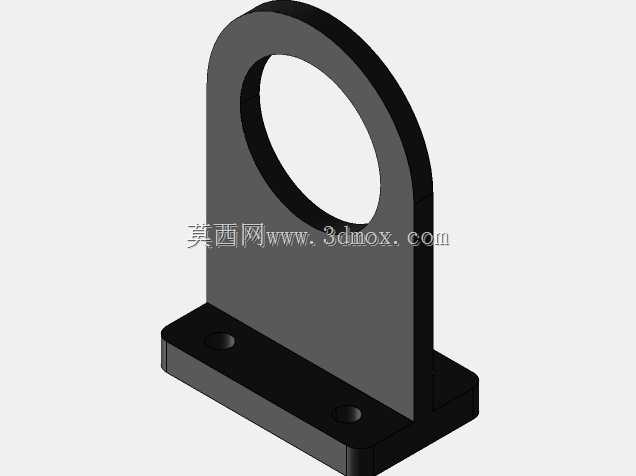

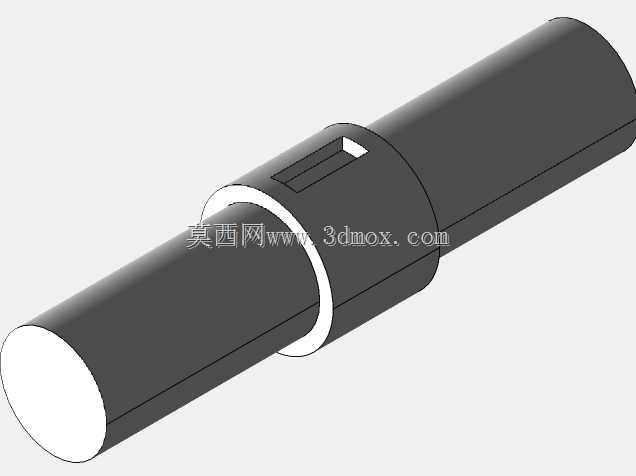

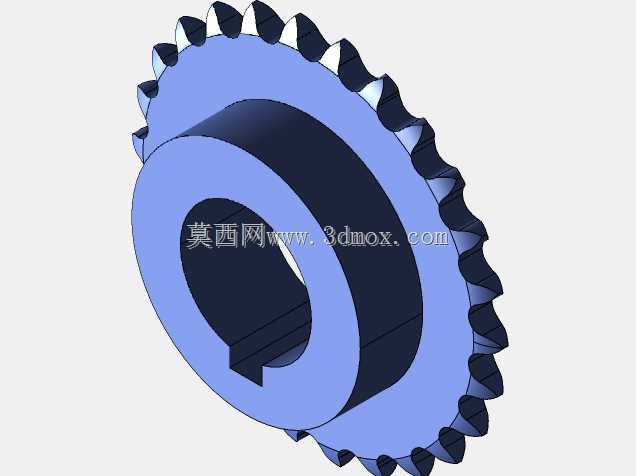

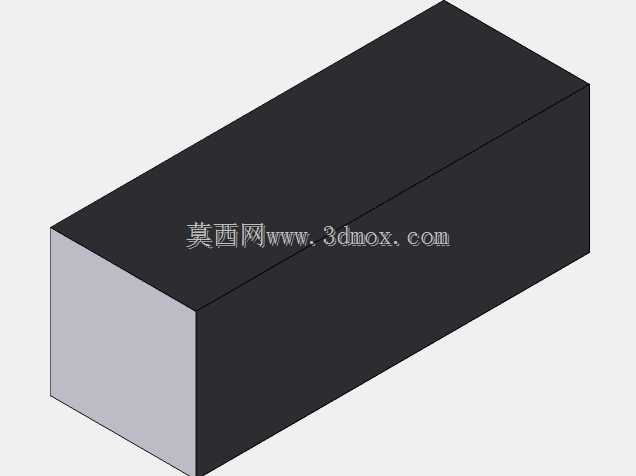

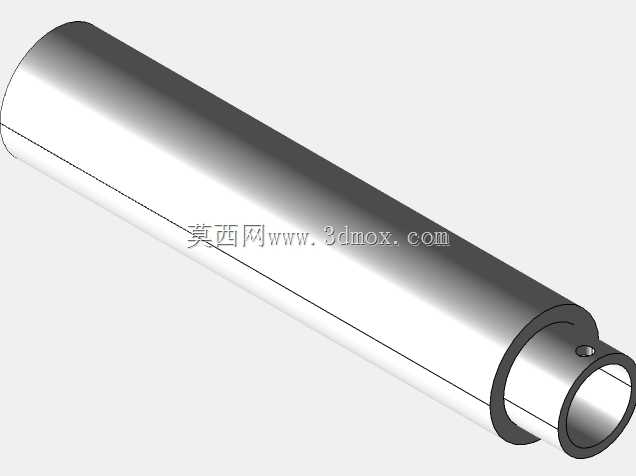

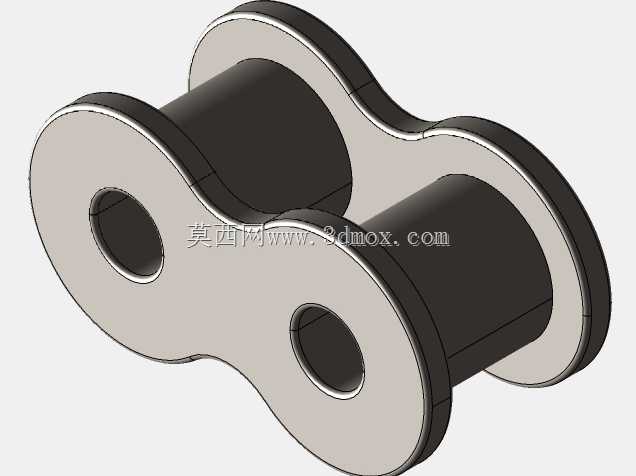

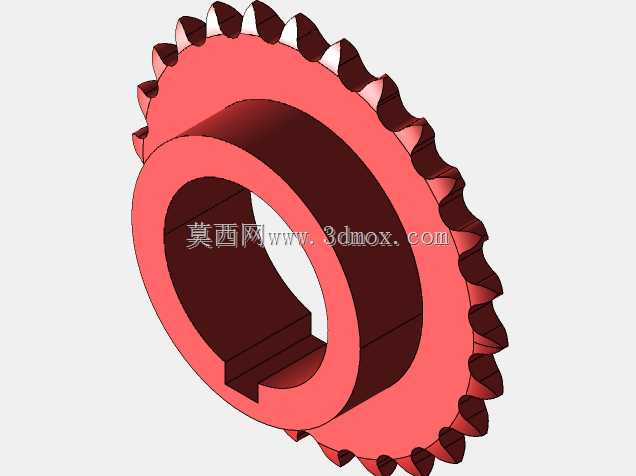

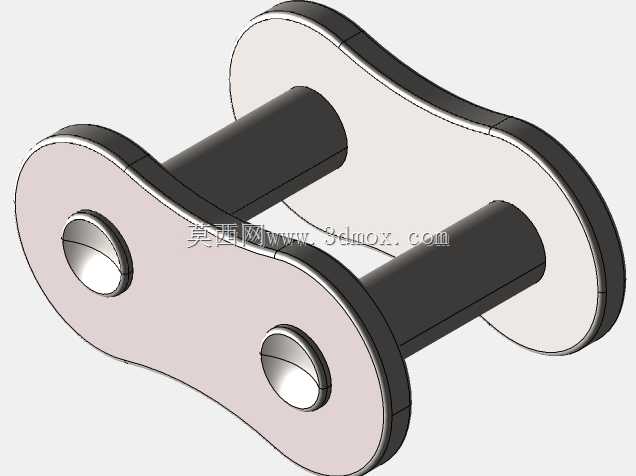

这套链轮链条传动结构，常见于各类需要恒定传动比、中低速大扭矩传递的工业设备场景，比如轻工生产线的物料输送机构、小型农机的动力传递单元、自动化专机的工位同步传动部位，相比带传动它不会出现打滑丢转的问题，相比齿轮传动它对两轴的中心距适配范围更广，安装调试的容错空间更大，在车间常规运维场景下，链条的张紧调整、磨损件更换也不需要复杂的专用工装。从结构设计来看，整套组件包含两个带安装座的支撑轴承单元、一对齿数不同的传动链轮、闭合的滚子链条，以及贯穿支撑座的传动轴。两个支撑座采用立式带法兰安装面的结构，安装面上预留了四个螺栓过孔，现场安装时可以直接通过螺栓把支撑座固定在设备的机架安装面上，不需要额外加工定制轴承座的安装位，能大幅缩短现场装配的周期。两个链轮分别通过键连接固定在两根传动轴上，其中红色标识的链轮齿数更多，作为从动端使用，蓝色标识的链轮齿数更少，作为主动端接入动力源，两者的齿数差可以实现固定的减速比，匹配常规动力源的输出转速区间。设计过程中已经考虑了链传动的多边形效应影响，两轴的中心距预留了足够的张紧调节余量，支撑座的轴承位公差按照基孔制过渡配合设计，既能保证轴承内圈与轴、外圈与座孔的同轴度要求，也能避免过盈量过大导致的轴承预紧过载问题。链轮的齿形按照标准滚子链齿形参数绘制，链窝位置做了适配链条滚子的圆弧过渡，能减少啮合过程中的冲击磨损，延长整套传动组件的使用寿命。从安装边界来看，整套组件的横向跨度适配常规08B规格滚子链条的中心距范围，支撑座的法兰安装面到轴中心的高度统一，现场安装时只要保证两个安装面的平面度、两轴的平行度在公差范围内，就能顺畅运行，不需要额外做复杂的位置校准。链条采用标准单排滚子链结构，链节之间的铰接间隙符合通用传动标准，日常维护时只需要定期加注润滑脂、检查张紧度即可，运维成本较低。轴端的结构预留了动力输入接口，可以直接连联轴器接电机输出轴，也可以加装链轮、带轮做二级动力传递，适配不同设备的动力接入需求。
