卧式油气分离工业罐体结构设计

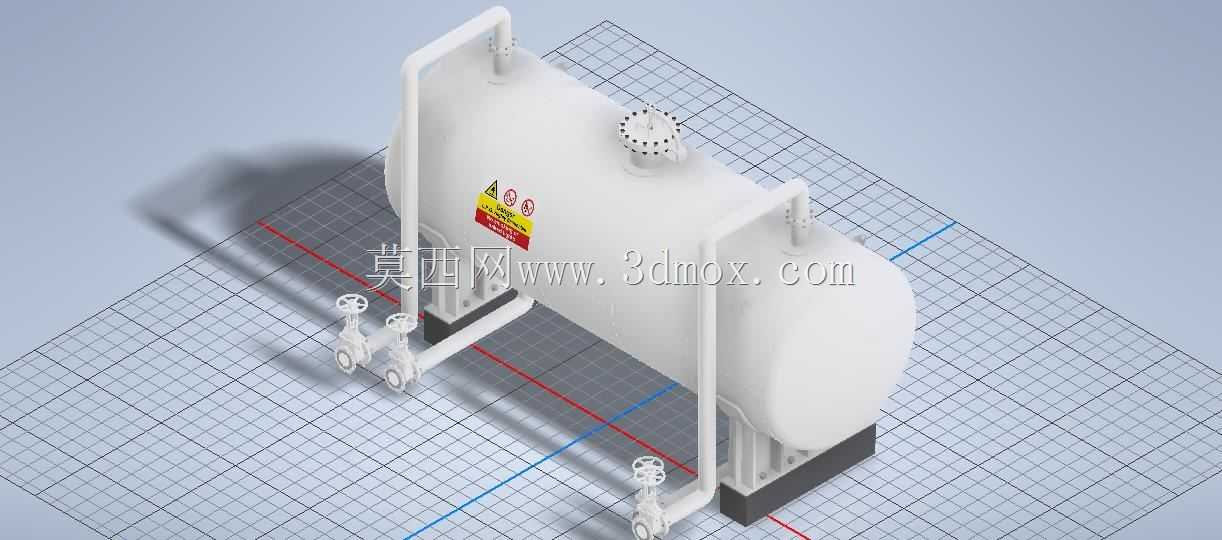

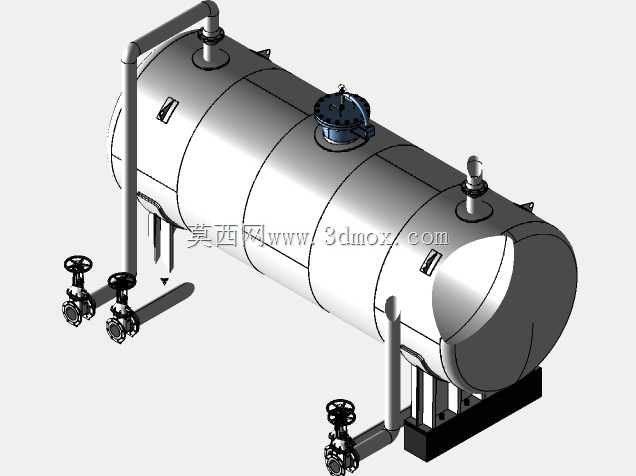

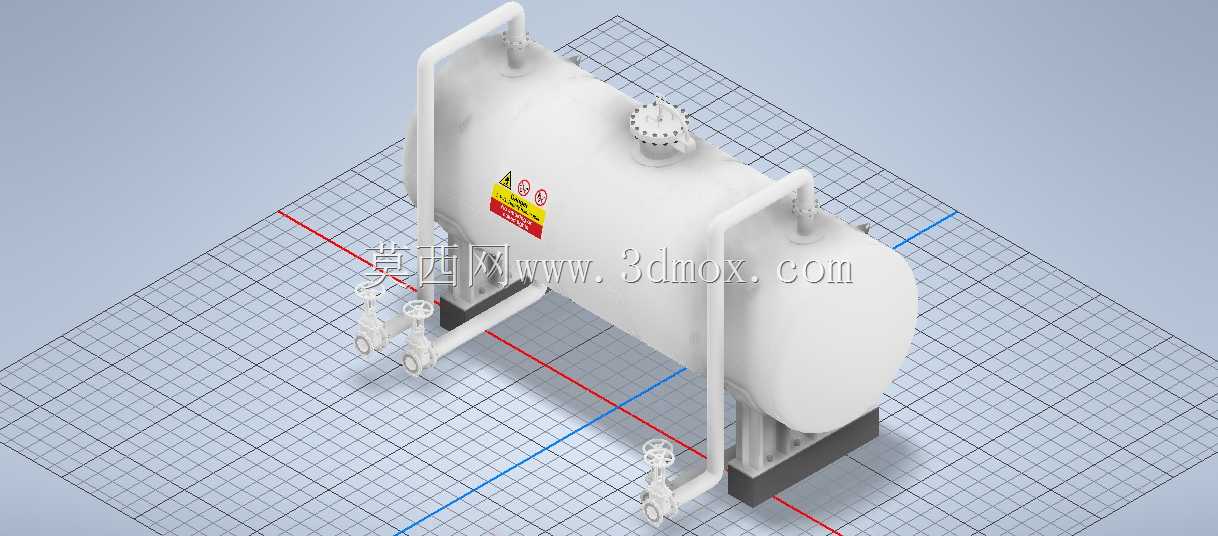

在油气集输、油田联合站、炼油厂初加工工段以及小型油气回收装置中，这类卧式罐体是实现气液两相分离的核心承压设备，区别于立式分离装置，卧式结构的气液接触路径更长，在处理含液量波动较大的井产物时，抗冲击负荷能力更强，能有效避免高气速工况下的液滴二次夹带问题。从结构设计逻辑来看，整个罐体采用标准椭圆封头焊接成型，筒体段的长径比控制在3:1左右，这个比例是经过多场流态模拟验证的最优区间，既保证气相在罐内有足够的停留时间让液滴重力沉降，又不会因为筒体过长增加不必要的占地面积与制造成本。罐体底部设置的鞍式支座是按照承压容器支座标准设计的，两个支座的间距取筒体长度的0.6倍位置，其中一个为固定支座，另一个为滑动支座，能够抵消设备运行过程中因温度变化产生的热胀冷缩应力，避免焊缝处出现疲劳开裂。罐体顶部的人孔采用标准凸缘结构，方便后期检修人员进入罐内清理沉积的杂质、更换内部的破沫网元件，人孔周边的补强圈按照等面积补强原则计算厚度，确保开孔部位的承压强度不低于筒体本体强度。侧面布置的工艺管线包含进气口、出油口、排气口、排污口以及安全附件接口，所有外接管路都通过等径三通或者弯头做了导流处理，进气口延伸至罐内的管段末端设置了45度斜切口，让进入罐体的油气混合介质能够沿着罐壁切线方向扩散，降低进料流速对罐内沉降流场的扰动。管路上配置的明杆闸阀用于日常工况调节与检修截断，阀杆的外露结构可以直观判断阀门的启闭状态，避免现场操作出现误判。罐体侧面的爬梯与顶部的操作平台连通，巡检人员可以直达顶部对安全阀、压力表等安全附件进行日常校验与维护。在安装边界方面，这类设备需要预留出至少1.2倍筒体长度的检修空间，尤其是罐体两端封头位置，要保证后期更换封头附件、开展焊缝无损检测时有足够的操作面，设备基础的水平度偏差需要控制在千分之一以内，避免鞍座受力不均导致局部应力集中。罐体外壁预留的保温钉结构是为了后续安装岩棉保温层做准备，在北方低温工况下，保温层能够避免罐内原油组分因温度下降出现粘度升高、流动性变差的问题，保障排液管路通畅。内部的分离结构包含入口分流器、重力沉降区、聚结破沫段三个核心部分，入口分流器首先将大粒径的液滴从气相中初步分离，重力沉降区利用气液密度差实现100微米以上液滴的自然沉降，聚结破沫段则通过金属丝网的拦截作用，捕集气相中携带的10微米以上细小液滴，最终实现出口气相含液率低于0.01g每立方米的分离指标，满足后续气体输送或者加工装置的进料要求。
