家用墙面翘板式灯光控制开关结构设计

日常民用建筑的室内照明控制场景中，墙面翘板开关是覆盖住宅、办公空间、商业门店等绝大多数室内场景的基础电气控制部件，这类开关承担着低压照明回路通断控制的核心功能，用户通过按压翘板的不同端，即可实现内部触点的闭合与分断，完成照明回路的供电通断操作，相比老式拉线开关，翘板结构的操作手感更清晰，外露部件无易损拉线结构，长期使用的可靠性更高，也更适配现代室内装修的墙面整洁需求。

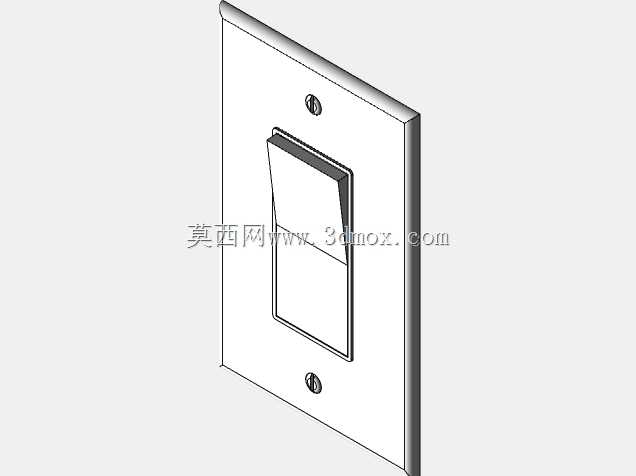

从结构设计逻辑来看，这款开关采用标准86型面板的安装边界设计，整体面板为方正带微圆角的矩形结构，面板上下位置预留两个沉头安装孔，对应预埋在墙内的86型暗装接线盒的固定螺柱位置，安装时可通过沉头螺丝将面板整体固定在接线盒上，沉头孔的深度设计刚好覆盖螺丝头部，安装完成后螺丝不会突出面板表面，兼顾安装牢固度与外观整洁度。面板中间的翘板按键采用倾斜式布局，自然状态下按键一端突出面板表面，按压后两端位置切换，内部的摆杆结构会带动银合金触点完成通断动作，翘板与面板之间预留均匀的活动间隙，既保证按压动作无卡滞，也能避免缝隙过大进入灰尘影响内部触点寿命。

设计过程中需要重点考量几个工程细节：首先是安装适配性，面板的外轮廓尺寸严格匹配通用86型暗盒的覆盖范围，能够完全遮挡暗盒与墙面之间的安装缝隙，不需要额外搭配装饰圈即可满足装修美观要求；其次是操作手感的调校，翘板的按压行程控制在3到4毫米之间，按压力度设置在适合成人手指操作的区间，既不会因为力度过轻导致误触发，也不会因为力度过大造成操作费力，按压到位时会有清晰的触感反馈，让用户明确感知开关动作完成；另外面板边缘做了微小的倒角处理，安装后与墙面贴合更自然，不会出现硌手的锐边，日常清洁擦拭面板时也不会刮伤清洁布料。

这类开关的内部结构通常包含翘板按键、摆杆传动件、触点组件、接线端子几个核心部分，建模时需要充分考虑各活动部件的运动干涉问题，确保翘板在整个按压行程范围内，与面板、内部基座之间都不会出现结构剐蹭，同时预留足够的安全电气间隙，满足低压电器的安全设计要求。在实际工程选型中，这类标准尺寸的墙面开关可以直接替换同规格的老旧开关，不需要重新改造墙面预埋的接线盒，后期维护更换的成本极低，也是目前室内装修中应用最广泛的照明控制部件类型。
