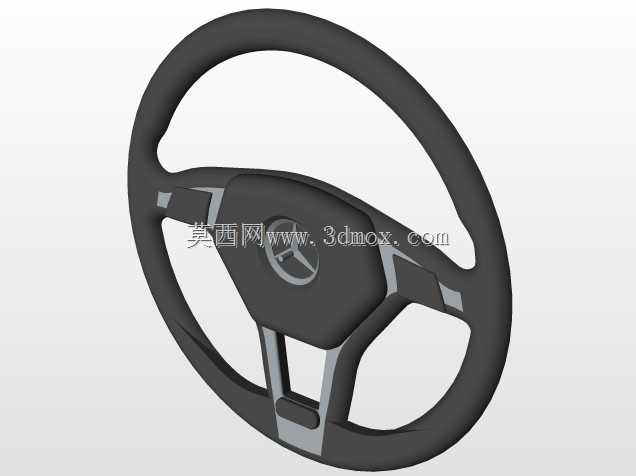

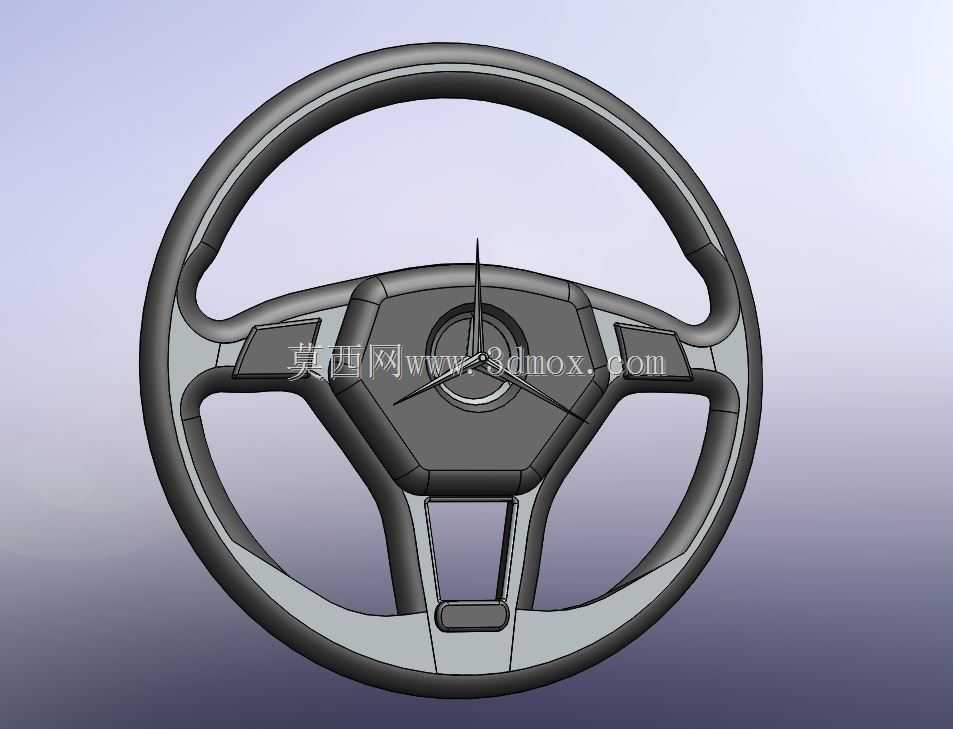

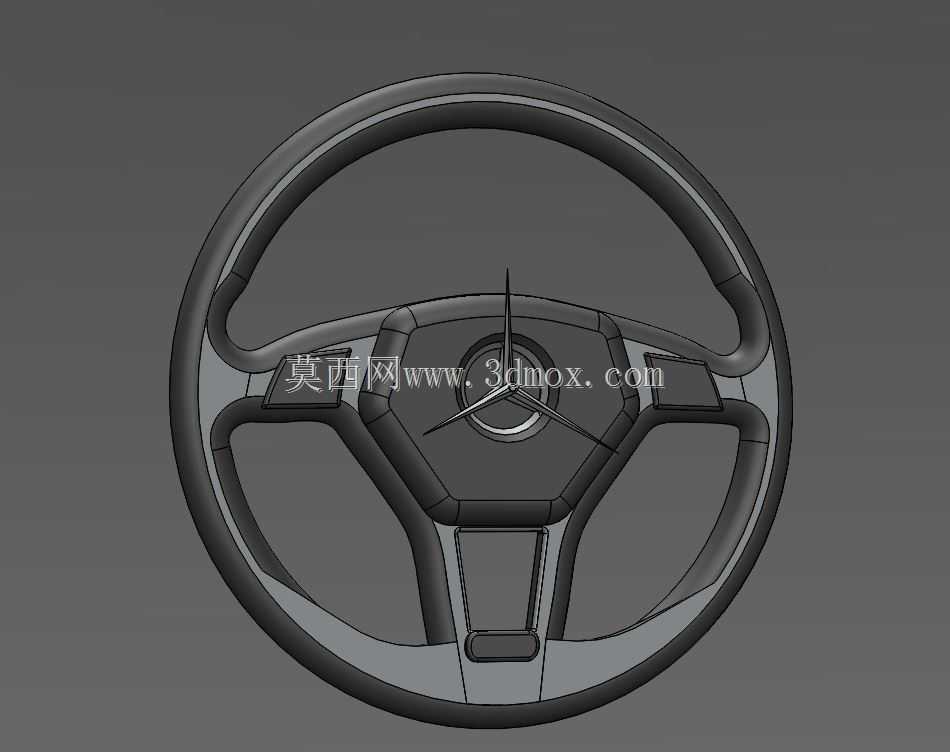

乘用车辆三辐式多功能转向盘结构设计

该转向盘结构主要应用于乘用车辆驾驶舱操控区域，是驾驶员直接操控车辆行驶方向的核心交互部件，日常使用中需承载驾驶员转向施力、多功能按键操作、碰撞溃缩吸能等多重功能需求。设计过程中首先考虑人机工程适配性，轮圈截面采用贴合手掌握持的椭圆轮廓，表面预留包覆层安装厚度，三辐式辐条布局在保证结构强度的同时，为中部安全气囊安装模块、两侧多功能按键区域留出充足布置空间，下辐条做内收避让设计，避免驾驶员腿部在上下车、大角度转向时与部件发生干涉。结构设计上，轮圈内部采用金属骨架作为承载主体，外部预留软质包覆层的安装定位结构，辐条与中部基座采用一体化过渡结构，减少应力集中点，中部基座预留安全气囊模块的安装卡扣、定位孔位以及线束走线路径，两侧辐条的按键区域做下沉式设计，按键安装面与轮圈握持面形成合理高度差，避免驾驶员握持转向盘时误触功能按键。安装边界方面，转向盘中部基座下方预留与转向柱花键轴配合的安装孔位，孔位周边设置锁紧螺母的操作空间，整体安装后转向盘平面与驾驶员躯干形成15至20度的倾斜夹角，适配多数乘用车驾驶坐姿的操控需求，轮圈外径尺寸控制在常规乘用车适配范围，保证转向操作时的力臂长度合理，既不会因直径过大导致转向操控笨重，也不会因直径过小损失转向路感反馈。实际装车应用中，该结构可适配不同配置等级的车型，高配版本可在两侧辐条区域集成影音控制、巡航控制、蓝牙通话等多功能按键，低配版本可将按键区域替换为装饰盖板，无需更改主体骨架结构即可实现配置差异化适配，辐条背面预留拨片换挡机构的安装点位，可拓展适配运动版车型的操控需求。结构强度设计上，轮圈骨架可承受常规转向施力的扭矩载荷，在发生正面碰撞时，中部基座的溃缩结构可按照预设路径变形，配合安全气囊弹出实现对驾驶员的防护，所有外露边缘均做圆角过渡处理，避免尖锐棱角在碰撞过程中对驾乘人员造成二次伤害。
