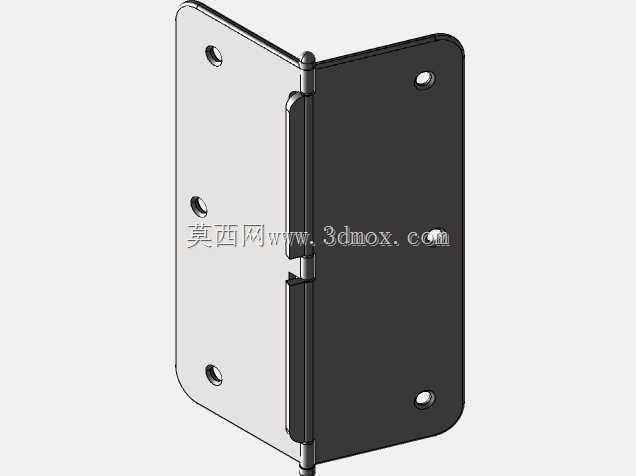

隐藏式平开木门合页结构设计

这款合页主要应用于室内平开木门、隐形门以及对门缝美观度有较高要求的装饰隔断门场景，区别于传统外露式合页，安装完成后仅在门扇开合缝隙处可见极小的结构边线，能够最大程度保留门体表面的完整视觉效果，适配无框门、极简风格室内门的安装需求。从功能特性来看，该合页采用双片对称式基板搭配中置转轴的结构，转轴两端设置有限位凸点，可避免门扇开合过程中出现轴向窜动，开合角度覆盖常规室内门0-180度的使用需求，转动阻尼均匀，长期使用不会出现门扇下垂、开合卡顿的问题。设计阶段优先考虑了安装便捷性与承重匹配，基板上预留的三个安装孔位呈三角形排布，相比直线排布的孔位能够承受更大的门扇自重，安装时无需在门扇侧边开凿深槽，仅需在门扇与门框对应位置铣出与基板厚度匹配的浅槽即可完成嵌装，不会过度破坏门体内部的芯材结构，适配市面上多数40-45mm厚度的实木门、实木复合门安装。外形尺寸方面，合页整体为长条形圆角结构，边缘做了R2的圆角处理，避免安装过程中划伤施工人员，也能减少嵌装时对门槽边缘的磕碰损伤，两片基板闭合后总厚度与常规门扇预留安装缝宽度匹配，安装后门扇与门框之间的缝隙均匀控制在2-3mm，符合室内门安装的通用缝隙标准。转轴部分采用隐藏式内嵌设计，没有外露的销轴结构，日常使用中不会积灰，也避免了衣物、窗帘等织物勾挂转轴的问题，同时基板表面做了哑光喷砂处理，既可以适配不同颜色的门体做同色喷涂，也能减少日常使用中的指纹残留与划痕产生。在安装边界上，该合页的安装位置距离门扇上下端的距离建议控制在门高的1/10处，单扇门根据自重配置2-3组合页即可满足承重需求，基板上的安装孔适配常规自攻螺丝，无需额外定制特殊紧固件，替换传统外露合页时也无需重新改动原有门槽尺寸，能够直接适配多数已开好合页槽的存量门体改造需求。结构设计上还考虑了安装后的微调空间，基板上的安装孔做了微小的长圆孔设计，安装时可以小幅调整门扇的前后、左右位置，降低施工时的对位精度要求，即使是经验不足的安装工人也能快速完成调平，避免出现门扇刮蹭门框、开关异响的问题。
