缩径收口变径导流罩结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:274926

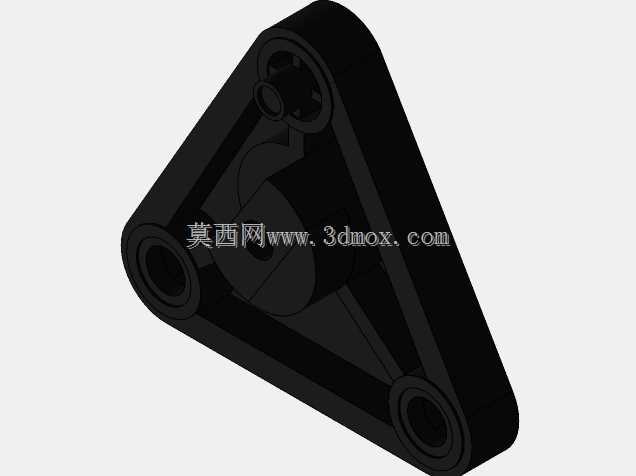

  • 缩径收口变径导流罩结构设计

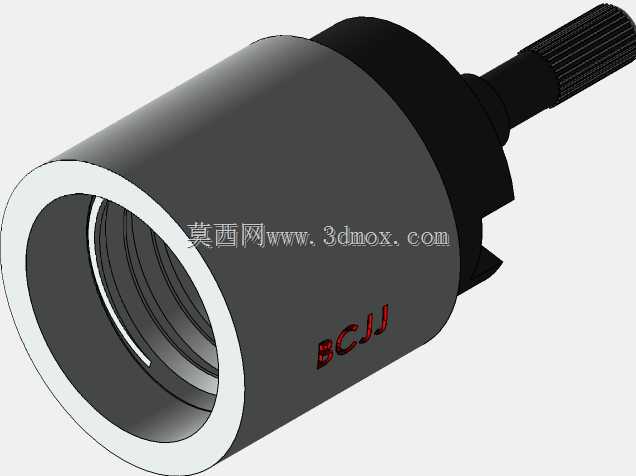

  • 缩径收口变径导流罩结构设计

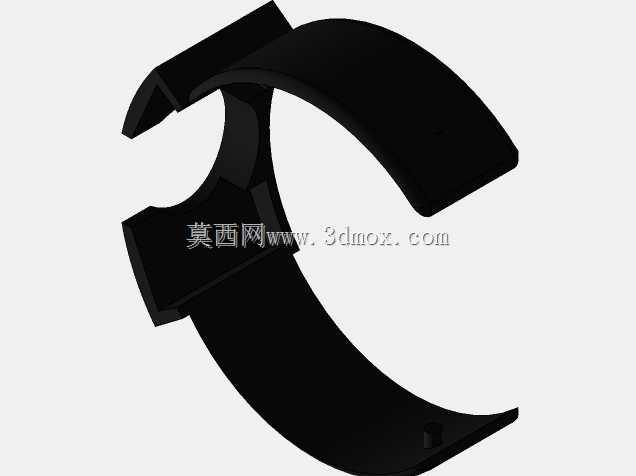

  • 缩径收口变径导流罩结构设计
  • 缩径收口变径导流罩结构设计
  • 缩径收口变径导流罩结构设计

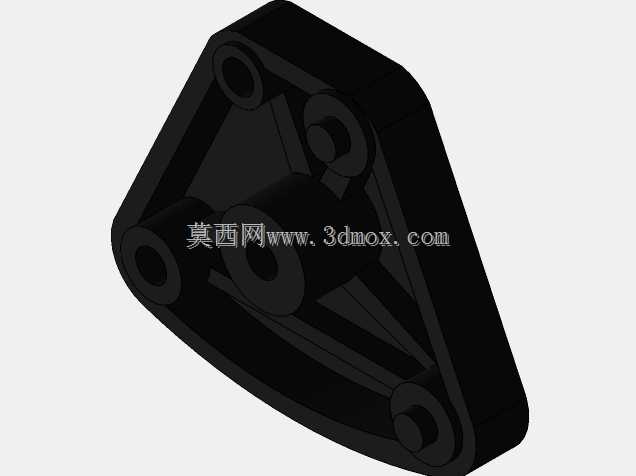

  • 缩径收口变径导流罩结构设计

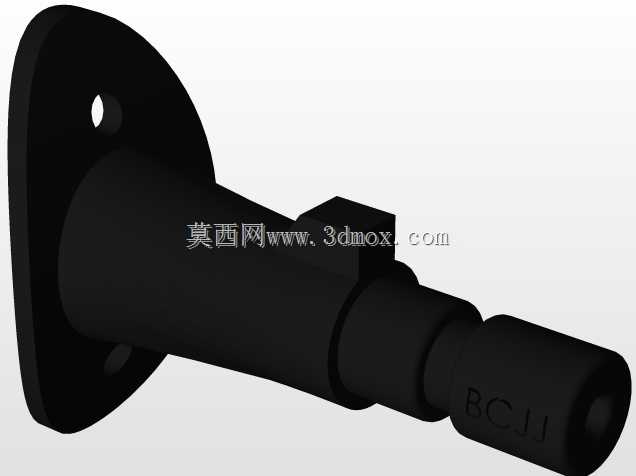

  • 缩径收口变径导流罩结构设计

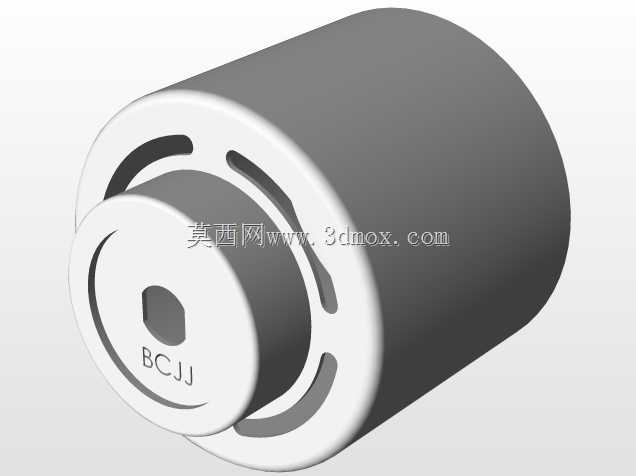

  • 缩径收口变径导流罩结构设计
  • 缩径收口变径导流罩结构设计
  • 缩径收口变径导流罩结构设计
  • 缩径收口变径导流罩结构设计
  • 缩径收口变径导流罩结构设计
  • 缩径收口变径导流罩结构设计
  • 缩径收口变径导流罩结构设计

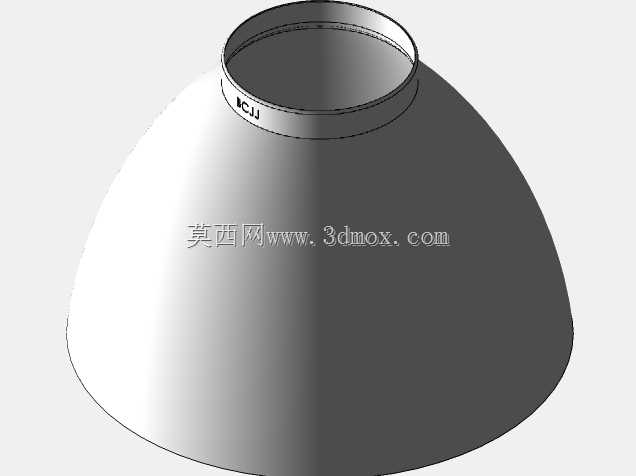

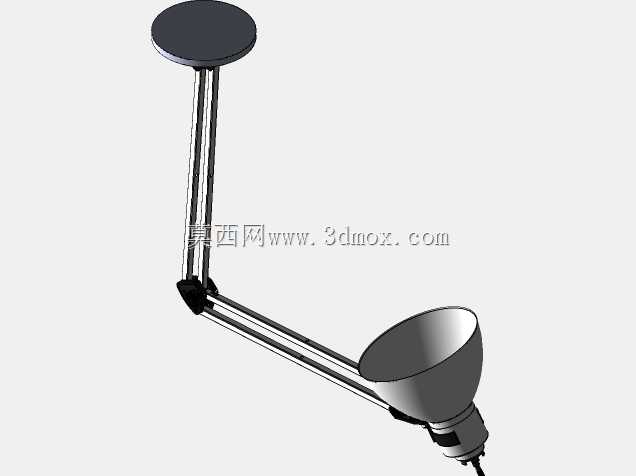

这类缩径收口的变径导流构件,多应用在通风管路末端、风机出风口、散料输送管线的过渡段,核心作用是实现大截面流道到小口径接口的平顺过渡,避免流道截面突变引发的涡流、压损激增问题,在工业除尘系统、厂房通风排风、物料气力输送场景中十分常见。从结构设计逻辑来看,整体采用大端敞口、小端收口的钟形曲面构型,曲面母线经过顺滑过渡处理,没有折线拐点,能够让气流或者散料在流经构件时,顺着曲面逐步改变流向、收缩通流截面,相比直筒变径的锥形结构,压损可降低三成左右,同时能减少物料在变径位置的挂壁、积料问题。小端的直边收口段是安装配合位,设计时预留了标准管接口的配合公差,可直接对接对应管径的圆形风管或者输送管道,端口处做了卷边强化处理,既提升了端口的结构刚度,避免安装受力时出现端口变形,也能消除端口锐边,防止安装作业时划伤密封件或者施工人员。大端的敞口边缘同样做了翻边处理,可配合法兰盘或者抱箍实现与大截面设备出风口的密封连接,安装边界上,大端外径根据对接设备的出风口尺寸匹配,小端接口的同轴度公差控制在合理范围内,保证对接后管路的整体直线度,避免出现偏载引发的连接漏风、漏料问题。曲面部分的壁厚根据应用场景的风压、物料磨损情况选定,常规通风场景下采用薄壁钣金旋压成型即可满足刚度要求,输送磨损性较强的散料时,可适当增加壁厚或者在内壁贴附耐磨衬层。建模过程中优先采用曲面放样特征构建整体钟形曲面,通过调整母线的曲率控制点,保证曲面各位置的曲率连续,避免出现局部曲率突变引发的应力集中,小端的直段与曲面衔接位置做了圆角过渡,既减少流道阻力,也能降低成型过程中该位置的应力开裂风险。这类构件在实际选型时,需要根据上下游管路的通径、系统工作压力、输送介质特性确认具体尺寸参数,安装时要保证小端接口与对接管路的同轴度,连接位置加装密封垫,避免出现泄漏问题,日常运维中只需定期检查内壁积料、磨损情况,及时清理附着的杂物即可保证长期稳定运行。
