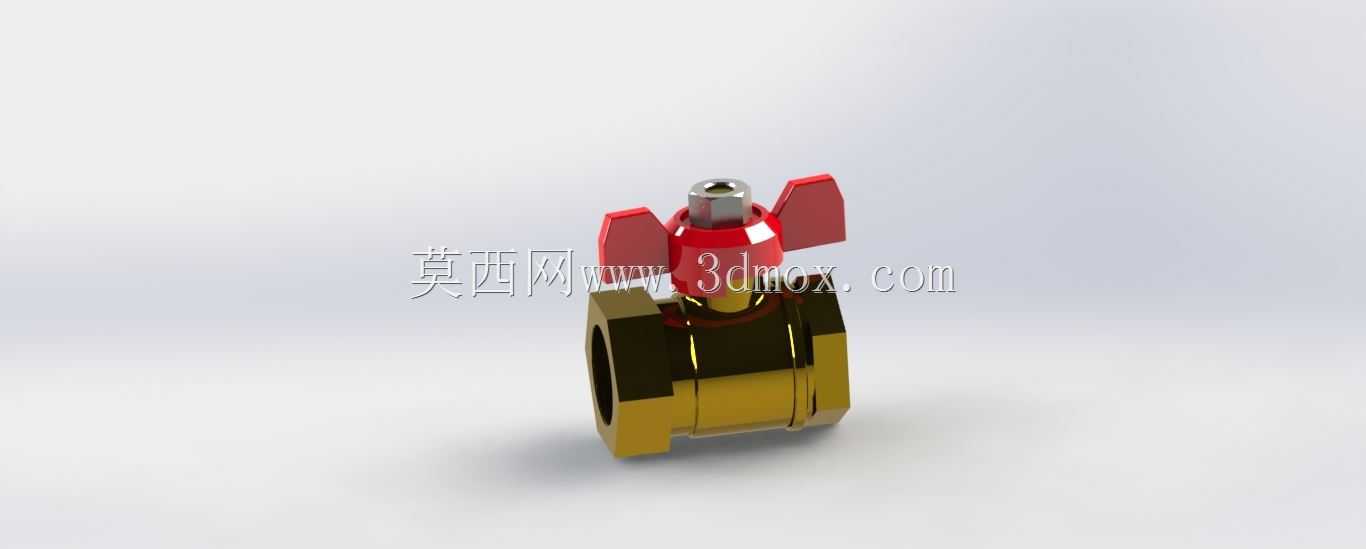

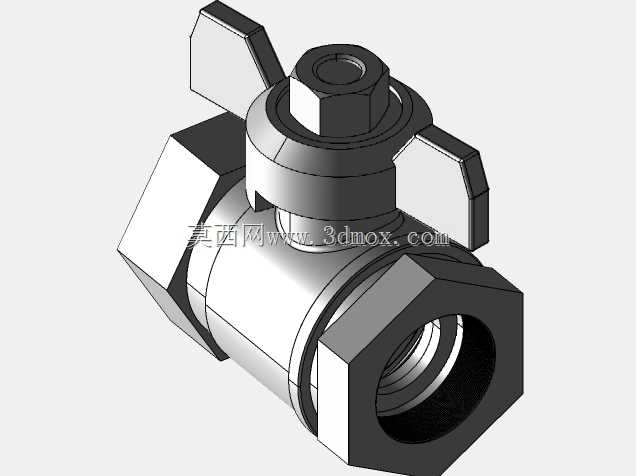

黄铜内螺纹蝶形手柄小型球阀结构

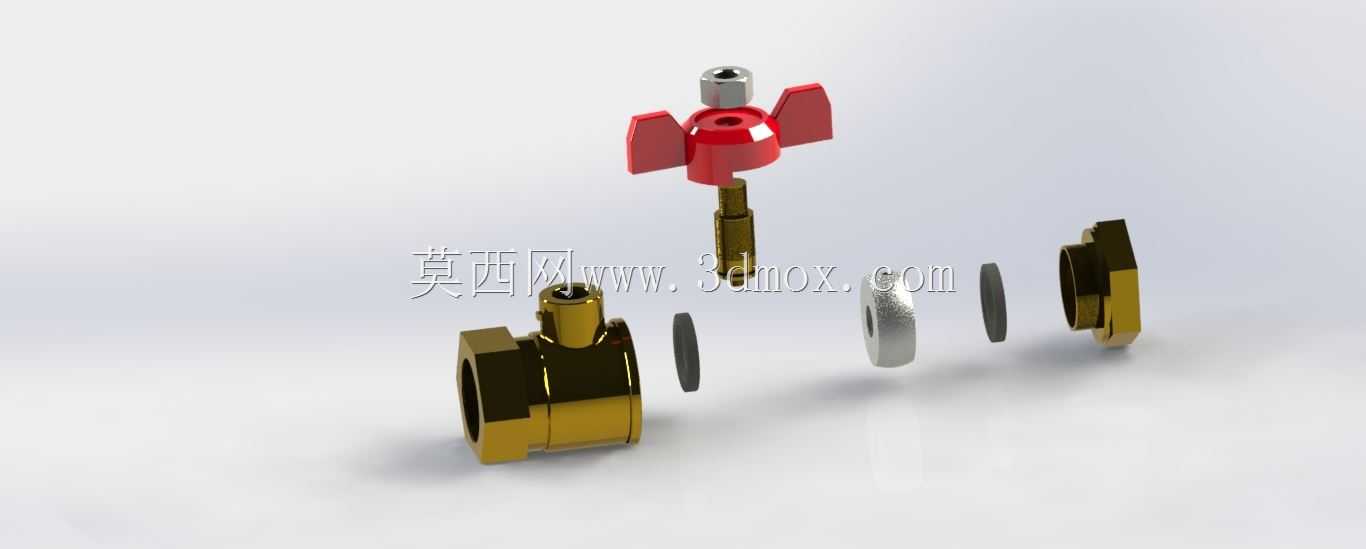

这款蝶形手柄黄铜球阀，主要面向民用给排水、卫浴终端、小型暖通支路等低压流体输送场景做通断控制，日常家装里入户给水支路、热水器进出水端、台盆供水角阀替代、户外小型浇灌管路都能见到这类结构的应用，核心作用是在管路检修、终端设备更换时快速截断介质流，相比传统闸阀，它的启闭行程极短，只需要将手柄旋转90度就能完成全开或全关操作，日常使用不需要反复拧动多圈，操作效率更高，也不会出现闸阀常见的阀杆升降磨损、长期使用后密封不严滴漏的问题。从结构设计逻辑来看，阀体采用一体式黄铜热锻成型后机加工的工艺路线，流道做了全通径等径设计，介质流过时不会出现明显的通径缩颈，局部流阻比缩径球阀低30%左右，全开状态下管路压损极小，不会因为阀件本身造成供水流量衰减，适配多数家庭供水压力区间的使用需求。两端连接采用标准圆柱内螺纹结构，安装时不需要额外焊接或者法兰对接，只需要在螺纹段缠绕生料带后和对应外螺纹管路旋合即可，普通水电工借助普通活动扳手就能完成安装，安装边界对操作空间要求很低，不需要预留大尺寸的扳手转动空间，狭小的管井、卫浴柜内部位也能顺利完成装配。密封结构采用双重密封设计，阀杆位置设置了两道O型密封圈，即使长期频繁启闭，阀杆转动过程中也不会出现介质沿阀杆渗漏的问题，球体密封采用改性聚四氟乙烯阀座，和抛光后的黄铜球体贴合紧密，低压工况下也能实现零泄漏截断，不会出现关阀后下游端缓慢滴水的情况。蝶形的红色手柄做了加宽侧翼设计，即使手上沾有水或者油污，也能轻松施加扭矩转动阀杆，不会出现手滑拧不动的情况，手柄和阀杆采用扁方定位加顶丝锁紧的连接结构，长期使用不会出现手柄和阀杆打滑空转的问题，手柄表面做了喷塑处理，长期处于潮湿的卫浴环境也不会出现锈蚀掉漆的问题。整体结构没有易损的复杂传动部件，日常使用基本不需要维护，只要安装时扭矩控制在合理区间，避免过度旋合造成阀体螺纹开裂，就能实现长达十数年的稳定使用寿命，建模过程中严格遵循民用低压球阀的通用尺寸规范，螺纹规格、阀体长度、手柄转动避让空间都和市面主流同规格产品保持一致，可直接用于家装管路方案的装配模拟、卫浴产品的配套结构设计参考，也能作为五金类产品建模的结构参考案例，帮助设计人员快速掌握小型低压球阀的结构组成与装配逻辑。
