单层工业厂房建筑布局三维设计

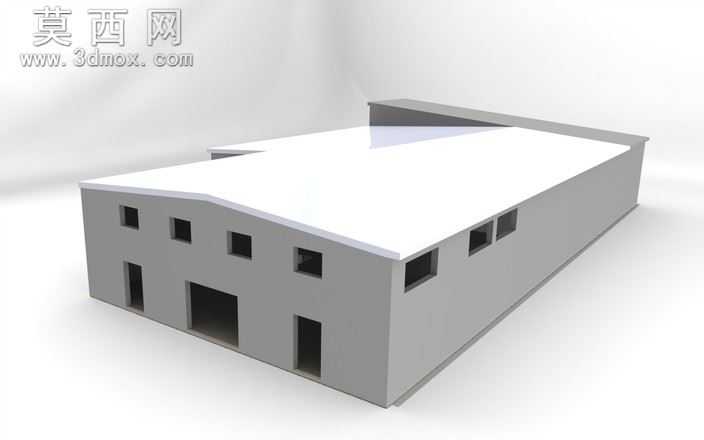

本模型为单层工业厂房的整体布局三维设计成果，建模阶段采用参数化特征建模方式完成厂房主体结构搭建，首先通过基准面定位确定厂房整体长宽高尺寸，采用拉伸特征生成厂房外墙、屋面的基础实体，针对屋面的高低错落结构，通过多段线绘制屋面轮廓后做拉伸切除与加厚处理，还原真实厂房屋面的排水坡度与高差设计。墙体部分的门窗洞口采用拉伸切除特征精准定位，按照工业厂房常规采光与通行需求，在侧墙均匀布置采光窗，在厂房正面设置主通行大门与侧部人员出入口，所有门窗洞口的尺寸比例均参照通用工业建筑设计规范设定，保证结构合理性。材质与渲染阶段，外墙采用哑光浅灰色混凝土材质，还原工业建筑外墙的质朴质感，屋面采用浅白色防水卷材材质，通过调整材质的粗糙度与反射参数，模拟真实屋面的漫反射效果，渲染时采用三点布光方式，主光源模拟自然光从斜上方照射，辅助光源补充厂房暗部细节，阴影参数调整为软阴影，让整体渲染效果更贴近真实工业场景的视觉感受。结构设计上，模型完整呈现了厂房的外围护结构整体形态，预留了内部生产区域、管架布置区域的空间，可作为工厂整体布局规划的基础载体，方便后续添加生产设备、管线、辅助设施等元素，完成完整的工厂数字化布局搭建。设计思路围绕工厂搬迁后的布局展示需求展开，优先完成厂房主体结构的精准建模，确保建筑空间尺度准确，为后续内部管架、调色板架、生产设备的布置预留合理空间，虽当前模型未添加全部生产设备与办公区域布局，但已搭建好完整的厂房空间框架，可根据实际生产需求灵活扩展内部布局内容，适配不同类型生产车间的布局规划使用，为工厂前期规划、方案展示提供直观的三维可视化参考。
