带支架辐条式转轮演示结构

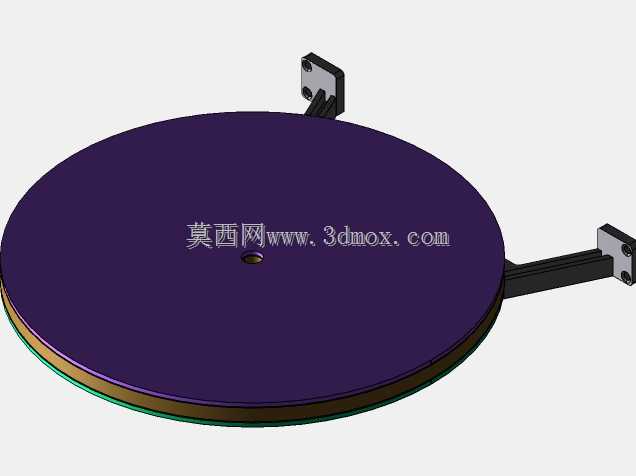

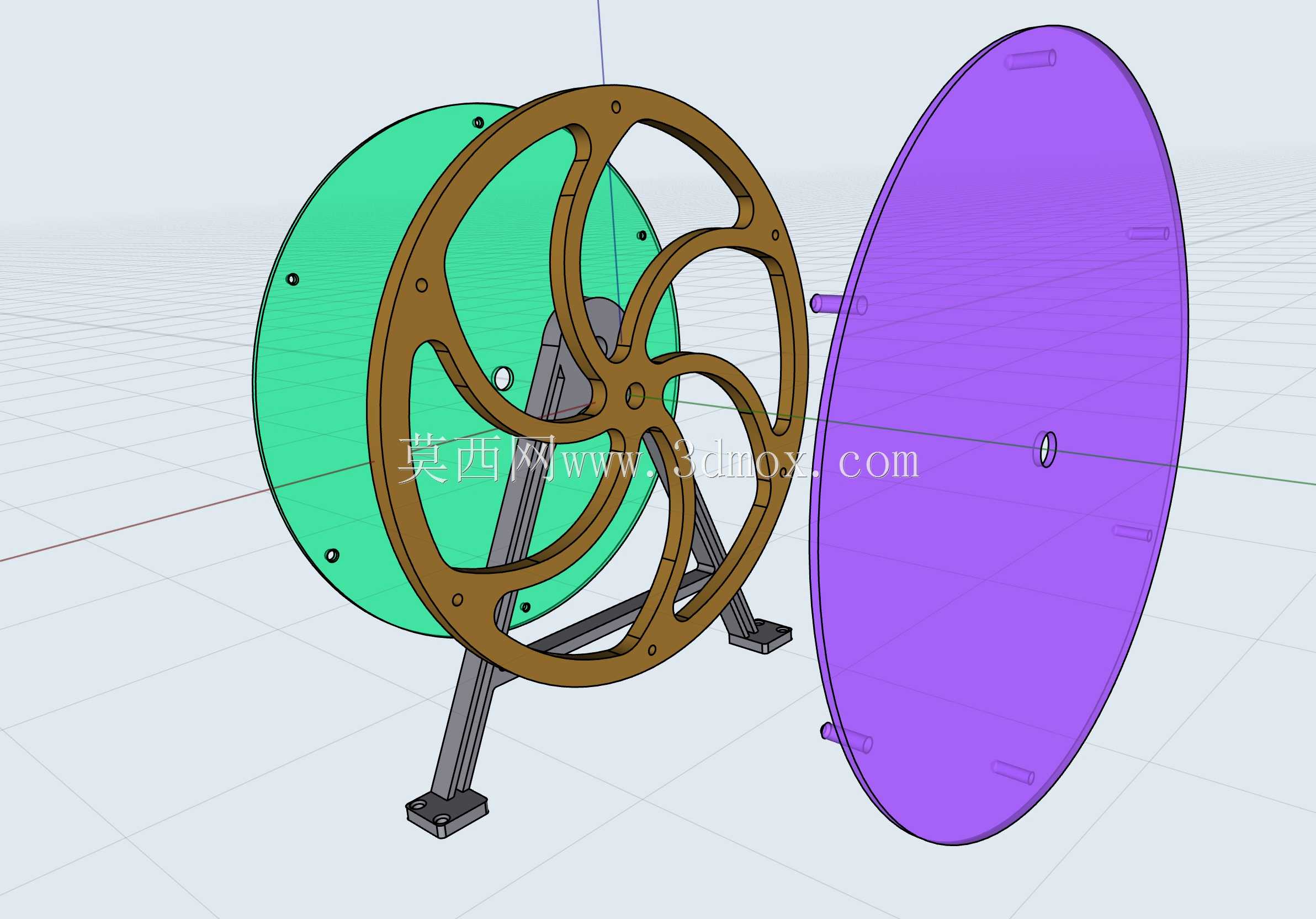

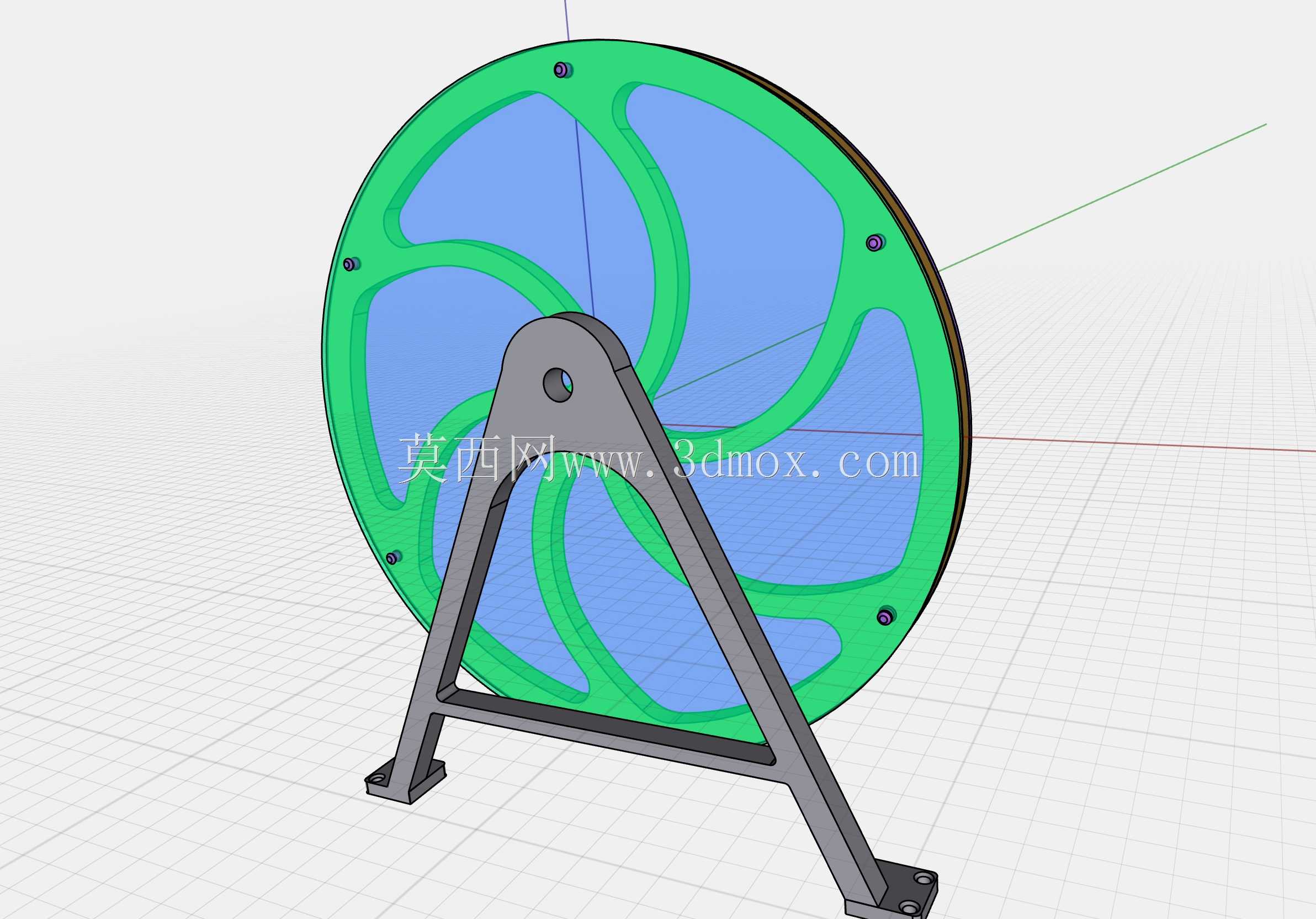

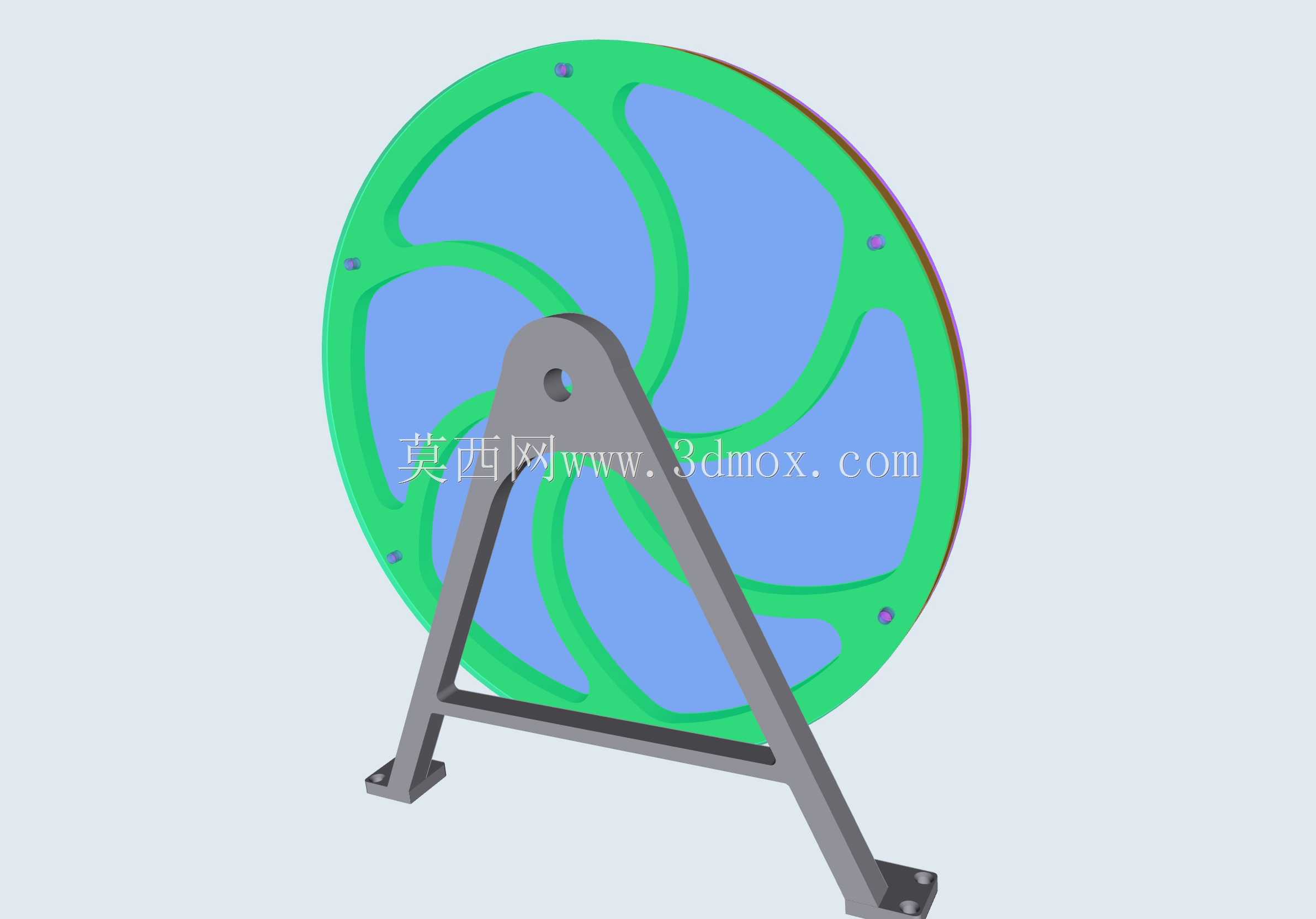

这类带三角支撑座的辐条式转轮结构，常被用于物理原理演示装置、小型科普展品以及低负载惯性演示场景中，也可经过载荷校核后改造为小型物料输送线的从动导向轮组使用。轮体采用大直径辐条镂空设计，在保证轮体整体刚性的前提下大幅降低了自身转动惯量，轮缘位置均匀布置的紧固点位，可将两侧轮盘与内部辐条支撑结构牢牢锁合，避免高速转动过程中出现结构松脱、轮体偏摆的问题。支撑部分采用A字型三角焊接支架结构，底部带有两个带安装孔的固定支脚，可通过螺栓直接固定在安装基准台面上，支架上部的铰接孔与轮体中心转轴配合，配合间隙控制在合理公差范围内，既保证轮体转动顺滑无卡滞，又能避免转轴窜动带来的运行噪音与磨损。设计过程中优先考虑了转动部件的动平衡特性，辐条采用对称式曲线布局，每根辐条的截面尺寸、弧度走向完全一致，轮体上的紧固连接件也采用对称排布方式，尽可能减少转动过程中的不平衡量，无需额外做动平衡校正即可满足低转速演示场景的使用需求。安装边界方面，支架底部两个支脚的孔距可适配常见的小型实验台安装孔位，轮体转动时的外圆轮廓与支架本体预留了足够的安全间隙，不会出现转动过程中轮体与支架剐蹭的问题，轮体侧面的平整盘面也可根据使用需求粘贴标识、挂载小质量配重物，拓展不同的演示功能。从结构细节来看，支架的斜向支撑筋与底部横梁形成了稳定的三角受力结构，可承受轮体转动过程中产生的径向载荷，即使挂载少量配重物也不会出现支架变形、失稳的情况，轮体的镂空结构也方便使用者观察内部的结构连接关系，非常适合用于机械结构教学、物理原理展示等场景，整体结构没有复杂的传动部件，后期维护仅需定期在转轴位置加注润滑脂即可长期稳定运行。
