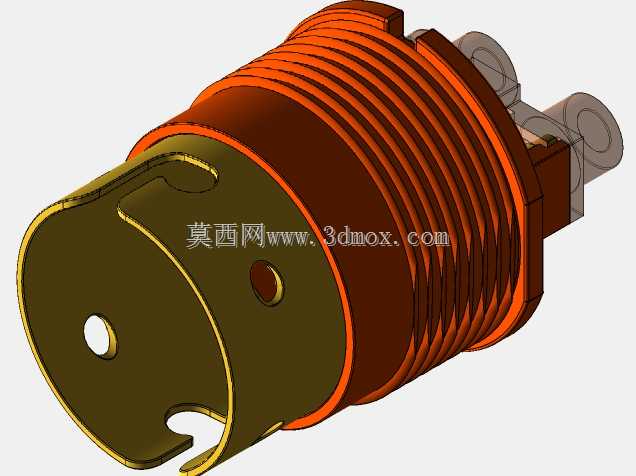

标准卡口式灯泡灯座结构三维设计

这款灯座是照明系统里承担灯泡固定与电气导通功能的核心连接件，日常在工业设备状态指示灯、民用照明灯具、仪器仪表信号提示灯、小型设备照明模组里都能见到这类结构的身影，它既要承担灯泡的机械固定载荷，还要保证长期通电接触的可靠性，同时要适配面板开孔的安装要求，避免出现松脱、接触不良、安装错位这类现场常见问题。从结构设计逻辑来看，主体外侧的连续外螺纹是用来配合锁紧螺母实现面板安装固定的，设计时要严格匹配对应规格的螺纹公差，安装时从面板正面插入开孔，背面旋入锁紧螺母就能完成固定，不需要额外的焊接或者复杂卡扣结构，现场拆装维护十分便捷，适合批量设备的装配作业。前端的卡口结构是和灯泡配合的核心定位部位，两个对称的缺口对应灯泡卡脚的插入路径，插入后旋转一定角度就能把灯泡卡紧在预设位置，内部预留的接触弹片安装位，要保证灯泡装入后正负极触点能精准对接，既不能因为接触压力过小导致通电时打火、接触电阻过大，也不能因为压力过大导致灯泡装入旋转时阻力过大，甚至刮伤灯泡金属壳体。侧面预留的两个接线端子位，是用来接入供电线路的，设计时做了凸起的绝缘分隔结构，避免正负极接线距离过近引发绝缘击穿问题，端子的固定孔位尺寸适配常规的导线压接端子，不需要特殊的接线工具就能完成接线作业。从安装边界来看，这类灯座的外径要匹配常用的设备面板开孔尺寸，螺纹段长度要适配常见的1-3mm厚度的设备面板，装入灯泡后整体的突出长度要控制在合理范围，避免突出过多影响设备外观或者被外力磕碰损坏。建模时还原了所有的结构细节，包括卡口处的定位倒角、螺纹的牙型轮廓、接线端的绝缘结构、壳体的壁厚分布，不管是做设备的整机装配干涉检查，还是做渲染出图展示照明部件布局，都能直接复用，不需要额外做结构补全。实际选型时要注意，这类卡口灯座要匹配对应功率等级的灯泡，壳体的绝缘材质要满足使用场景的耐温要求，避免长期通电发热导致壳体变形，接触弹片的材质要选用弹性好、导电性能优的铜合金，保证多次插拔灯泡后依然能保持稳定的接触压力，不会出现接触失效的问题。
