UCF206方形外球面带座轴承结构设计

在轻工输送线、食品包装设备、小型农机传动端这类需要快速安装、允许一定轴系对中误差的工况里，UCF206方形带座外球面轴承是出镜率极高的支撑部件。不同于传统剖分式轴承座需要现场调整游隙、加装密封件的繁琐流程，这类带座轴承出厂时就完成了轴承与座体的预装配，顶丝锁紧结构能直接抱紧光轴，现场安装只需要通过四个安装孔把座体固定在设备机架上即可，大幅缩短了设备装配与后期维护的停机时间。

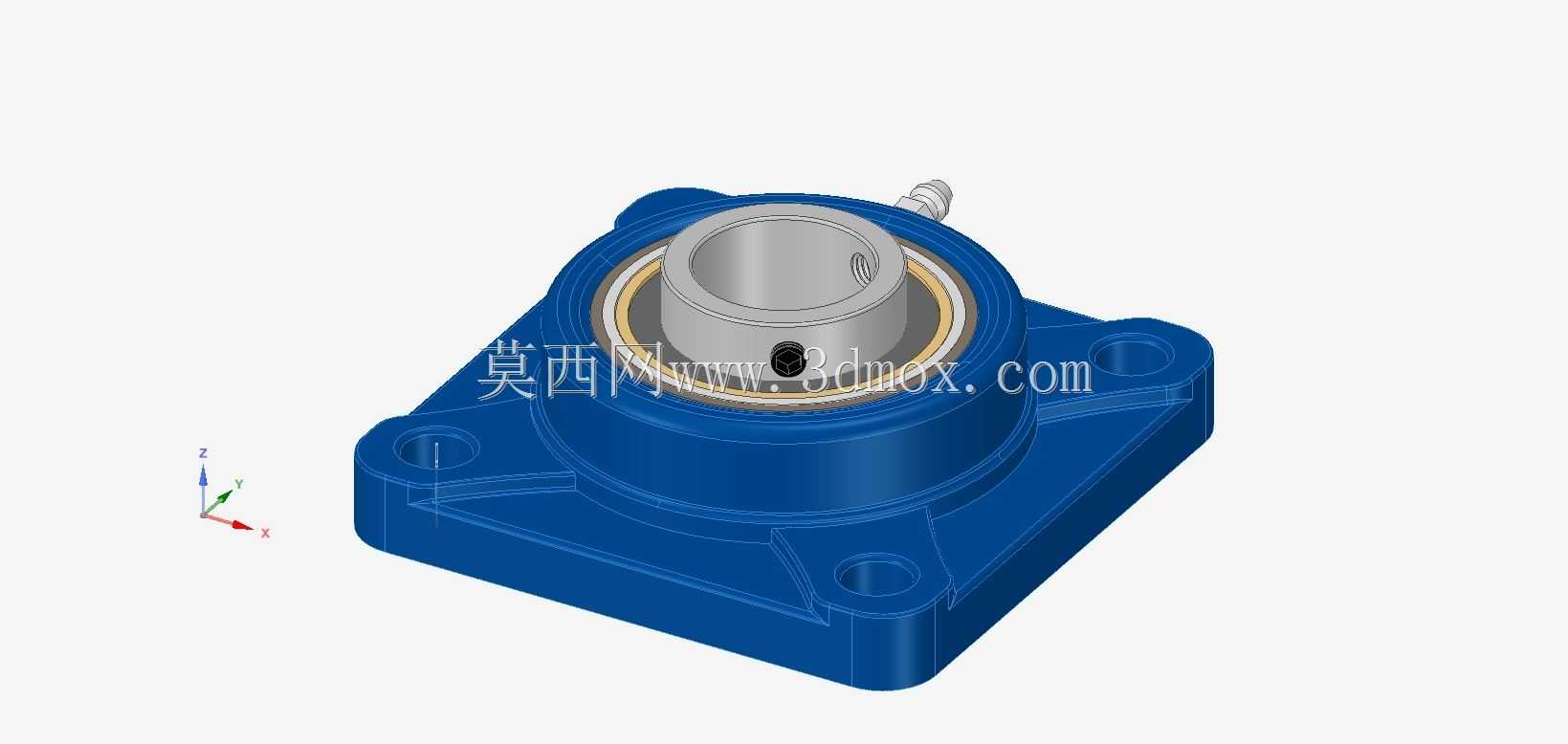

从结构设计逻辑来看，方形座体采用了凸台加强的铸造结构，四个安装耳位置做了加厚处理，避免螺栓锁紧时座体产生形变，座体中心的轴承安装孔与轴承外圈采用过渡配合，既保证轴承外圈不会在座孔内发生周向转动，又能允许轴承外圈在初始安装时做微小的角度偏转，补偿轴加工或安装带来的同轴度误差，这也是外球面带座轴承最核心的设计优势——不需要严格保证支撑点的同轴精度，就能稳定完成旋转轴的径向支撑。轴承内圈延伸出的顶丝孔，配套内六角紧定螺钉，安装时将轴穿入内孔后拧紧两颗对称布置的顶丝，就能实现轴与内圈的无键固定，对于载荷不大、转速中等的传动场景，这种固定方式比键连接加工成本更低，装配调整更灵活。

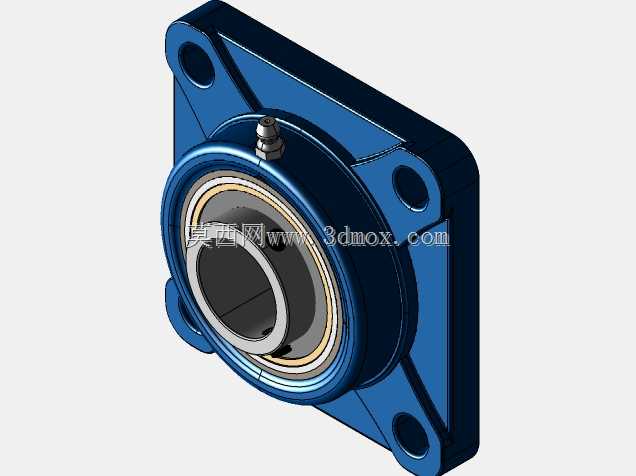

从安装边界来看，这款方形座的四个安装孔呈正方形对称分布，孔位中心距匹配206系列轴承座的通用安装尺寸，安装螺栓采用常规六角头螺栓即可，不需要定制特殊紧固件。座体中心高是选型时的核心参数，直接决定了传动轴的安装高度，设计时需要结合机架的安装面高度、带轮或链轮的中心距要求做匹配。轴承自带的接触式橡胶密封件，能阻挡常规工况下的粉尘、溅水进入轴承内部，自带的注油嘴可以在设备定期维护时补充润滑脂，不需要拆解轴承座就能完成保养，适配多尘、有轻度喷淋的生产车间环境。

在实际选型应用中，这类轴承常被用在皮带输送机的托辊两端、小型包装机的送料辊支撑、农用脱粒机的传动轴支撑位置，相比立式座轴承，方形座的四个安装面贴合度更好，在承受径向载荷的同时，能承受一定程度的轴向窜动反力，对于轴系存在少量热伸长的场景，内圈与轴的配合结构也能允许微小的轴向位移，避免轴承出现卡滞、过早磨损的问题。建模过程中还原了座体的铸造圆角、安装孔的沉台结构、注油嘴的安装位置、轴承内部的密封槽与钢球排布细节，能直接用于设备装配的干涉检查、安装模拟，也能作为非标设备选型时的尺寸参考模型，帮助设计人员快速完成轴系支撑部分的结构排布，减少重复建模的工作量。
