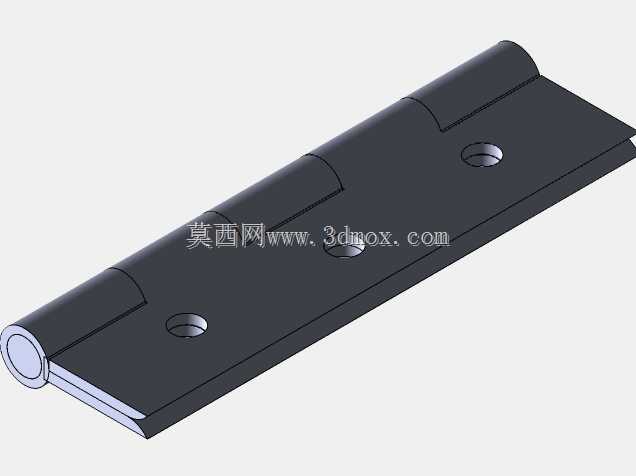

10厘米高三螺丝孔平开合页结构设计

日常做柜体、室内门、小型设备舱门的结构设计时，这类平开合页是绕不开的基础连接件，很多刚入行的设计师容易忽略合页的安装边界细节，最后现场装配时出现门体剐蹭、开合卡滞、螺丝打穿基材的问题，这个模型在设计时就把这些现场容易踩的坑都考虑到了。首先说实际应用场景，不管是家装里的室内实木门、定制衣柜的平开柜门，还是工业场景里的小型设备检修舱门、电控箱侧开门，只要是绕固定轴做0-180度回转开合的门体结构，都能用到这类合页，它的核心作用是在门体和固定门框之间建立可转动的可靠连接，同时承受门体自重带来的径向和轴向载荷，避免门体长期使用后出现下垂移位。从功能特性上看，这款合页采用三螺丝孔的叶片布局，相比两孔合页，第三个孔位能额外分散门体自重带来的剪切力，尤其是10厘米的叶片高度，适配18-25毫米厚度的门体基材时，螺丝拧入深度能控制在12-15毫米，既不会因为螺丝过短导致握钉力不足，也不会因为螺丝过长打穿门体外表面影响外观。设计思路上，合页的转轴采用卷边包轴结构，两个叶片的卷边筒交错排布，装配后转轴的同轴度公差控制在0.1毫米以内，开合时没有明显的旷量，叶片和门框、门体贴合的面做了0.2毫米的沉台处理，安装时合页叶片嵌入基材表面，不会因为合页本身的厚度导致门体和门框之间出现过大的缝隙。安装边界方面，两个叶片上的螺丝孔都做了沉头设计，适配M4规格的沉头自攻螺丝，安装时沉头螺丝完全没入合页表面，不会突出影响门体开合；合页闭合时两个叶片的贴合面间隙控制在0.05毫米，完全闭合后没有明显缝隙，打开到90度位置时，门体内侧和门框边缘的预留间隙是3毫米，足够容纳常规的门体封边条厚度，不会出现开门时封边条剐蹭门框的问题。另外叶片的边缘都做了R0.5的圆角处理，安装时不会划伤施工人员的手，转轴两端做了封边处理，长期使用不会出现转轴窜动脱出的问题，做结构设计时直接调用这个模型，只需要根据门体的重量调整合页的配置数量，不用再反复核对安装孔位、开合间隙这些细节参数，能节省不少前期建模和校核的时间。
