橙纹滚花球形装饰拉手结构设计

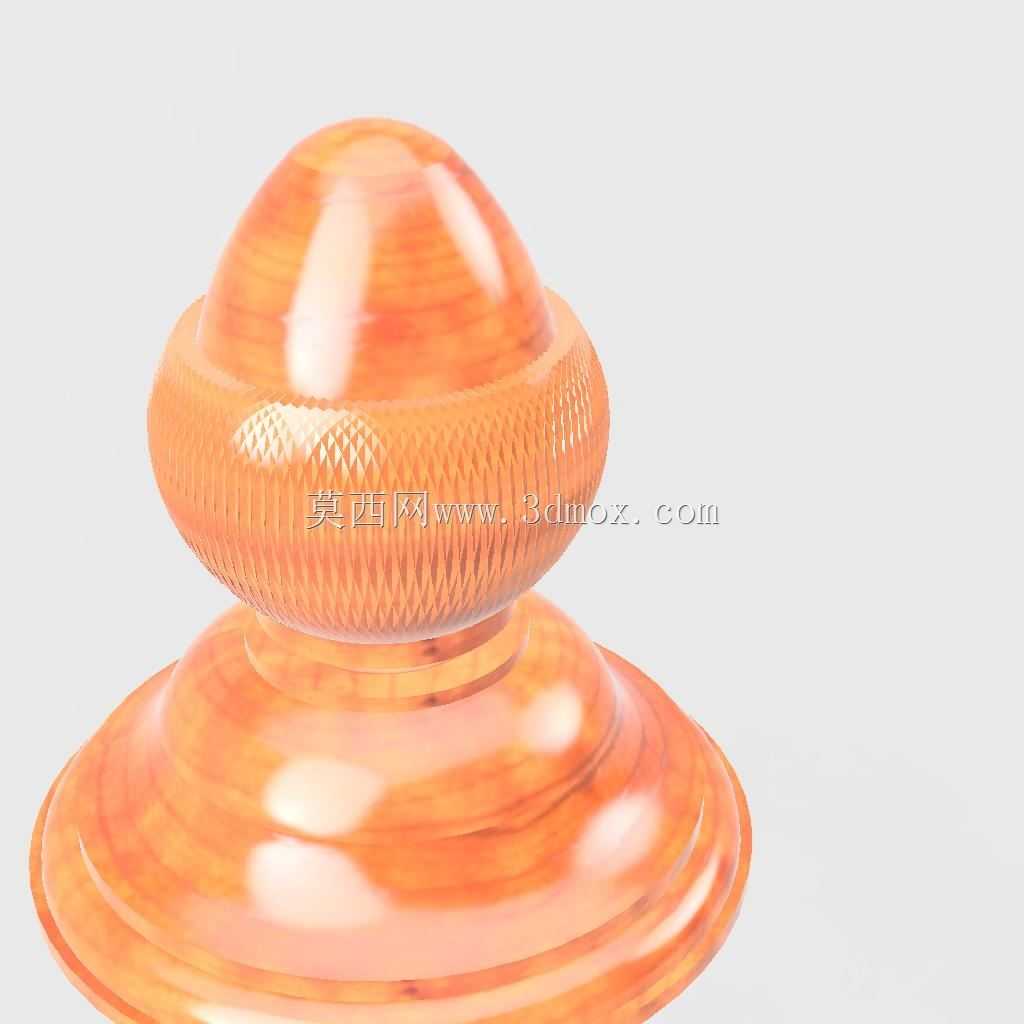

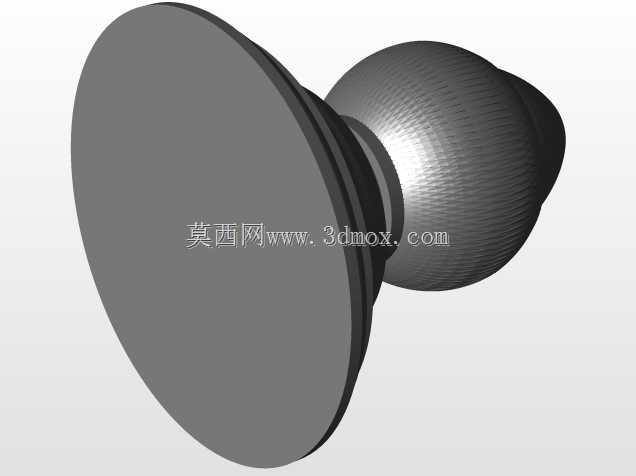

这类带滚花纹理的球形装饰拉手，常应用在高端定制家具、复古风格柜体、小型装饰性箱盒的启闭操作场景中，部分同结构改型件也会用作小型检测设备、装饰性仪器舱门的握持启闭部件，兼顾操作握持的摩擦力需求与外观装饰属性。从功能特性来看，上部球形握持区表面做了细密的网纹滚花处理，并非单纯的装饰纹路，实际使用中当操作人员手部带有薄汗、或是佩戴薄款无尘手套操作时，滚花纹路可以有效增加接触摩擦力，避免旋拧或提拉过程中出现打滑脱手的情况；下部阶梯式扩径底座，一方面是在安装后覆盖柜体或门板的安装开孔，遮挡开孔边缘的加工毛刺与装配缝隙，保证外观面的整洁度，另一方面阶梯结构可以在拉手受侧向拉力时分散应力，避免连接螺杆处出现应力集中导致的底座断裂。设计过程中，球形握持区的弧度经过反复调整，球面曲率控制在贴合成年人指腹弯曲弧度的范围，握持时不会有尖锐棱角硌手的问题，滚花纹路的深度控制在0.3mm左右，既保证足够的摩擦力，又不会因为纹路过深积纳灰尘，日常擦拭清洁时可以轻松擦去表面浮尘。底座部分的多层阶梯圆弧过渡，没有采用直角转折结构，避免了注塑或压铸成型时的应力集中问题，同时圆弧过渡在光线照射下会形成层次分明的反光带，提升外观的精致感。安装边界方面，这类拉手通常采用单螺杆贯穿安装的方式，底座与安装面接触的端面做了0.1mm的微凹处理，安装时可以在接触面加装薄橡胶垫片，既可以避免拉手底座硬接触刮花家具或设备的漆面，也能在长期使用震动环境下防止连接螺母松动。整体外形的径向最大尺寸出现在底座最外缘，球形握持区的直径略小于底座直径，安装后不会因为握持区突出过多造成过往人员的磕碰，同时突出高度控制在成年人手指可以完全环握住球体的范围，保证操作时的施力空间足够。在材质适配层面，该结构既可以采用亚克力注塑做仿琥珀纹理效果，适配复古轻奢的装修风格，也可以采用锌合金压铸做金属镀层处理，用在工业设备的舱门部位，不同材质下的结构壁厚都做了对应调整，亚克力材质的壁厚均匀控制在2.5mm，避免注塑时出现缩痕，金属材质的壁厚控制在1.8mm，在保证结构强度的前提下控制整体重量，降低长期使用后连接部位的负载。
