硬质合金十字刃混凝土钻孔钻头结构

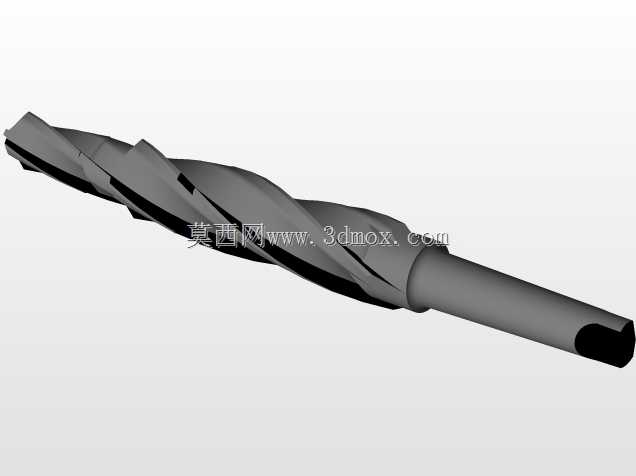

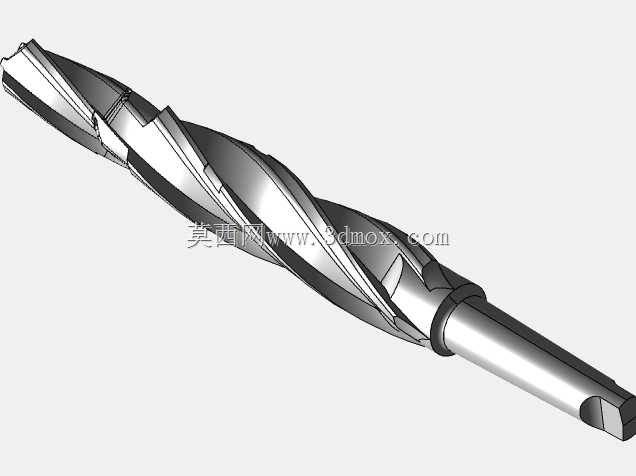

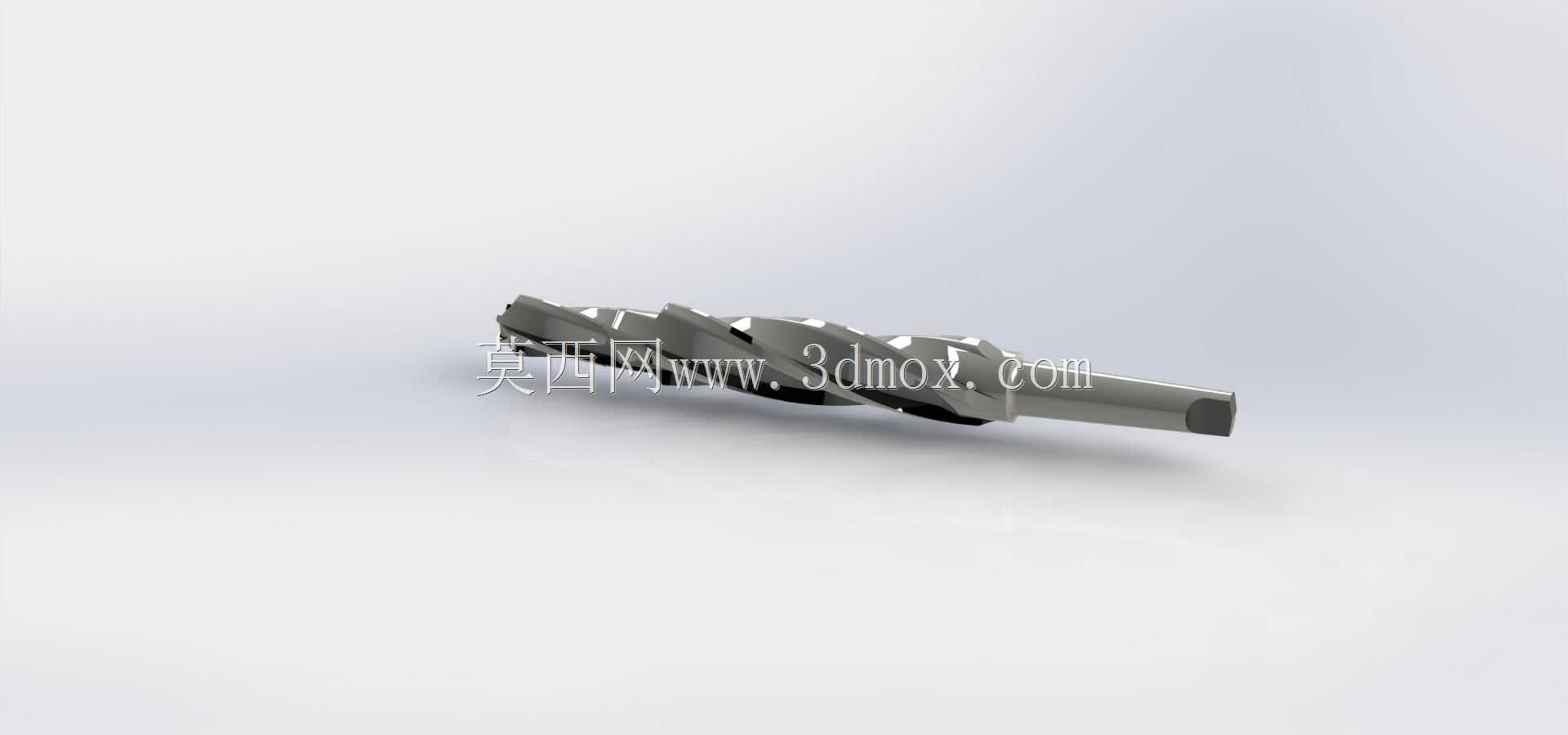

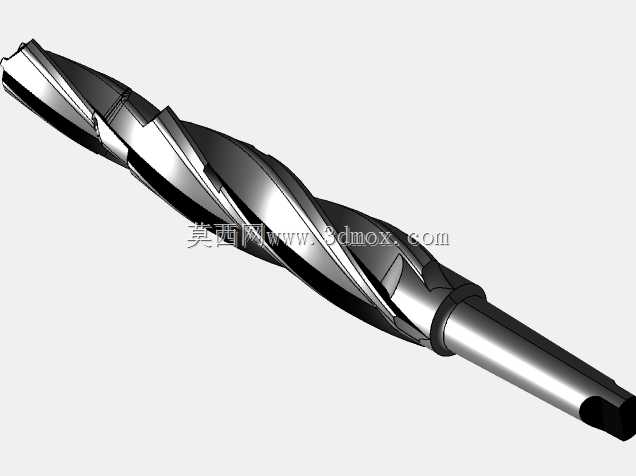

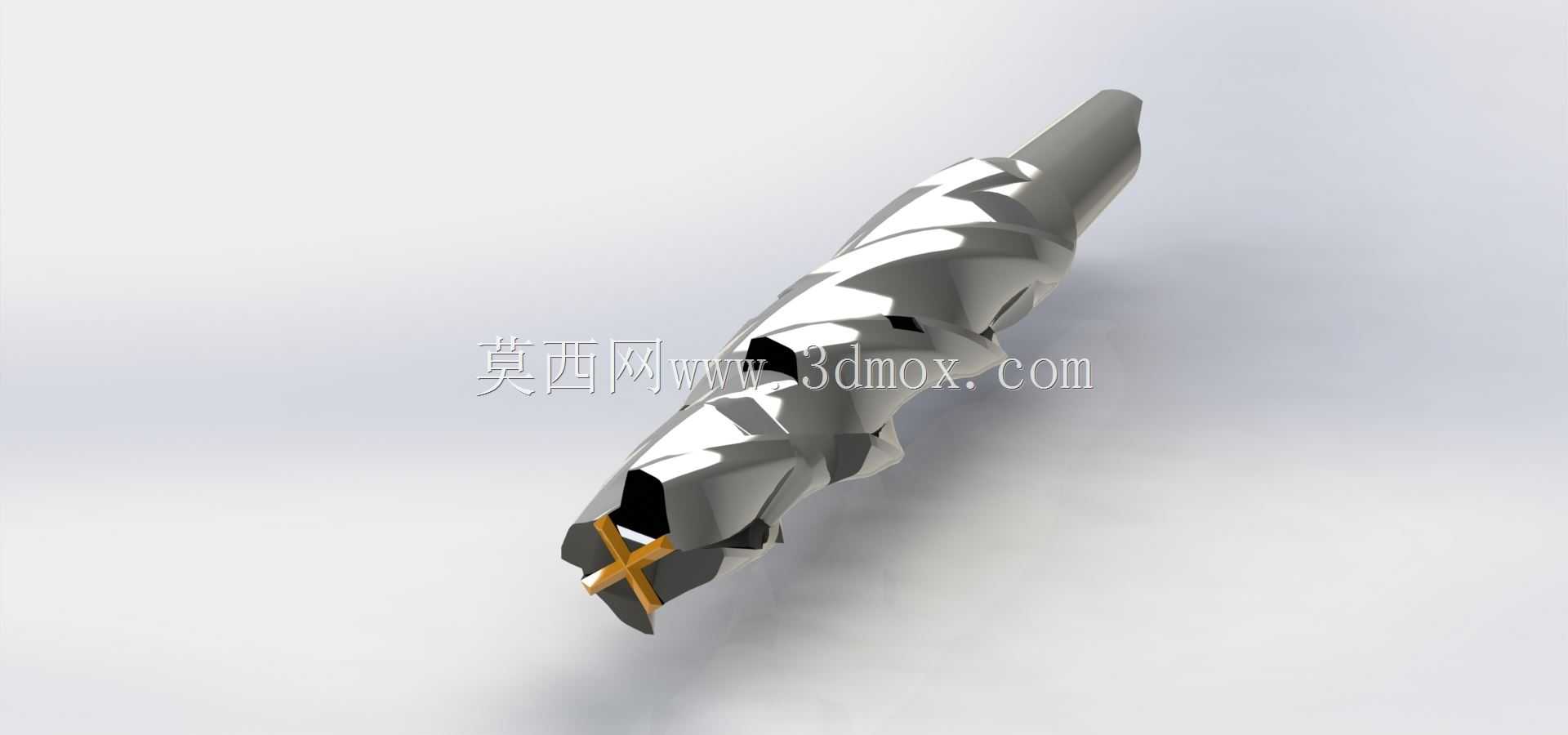

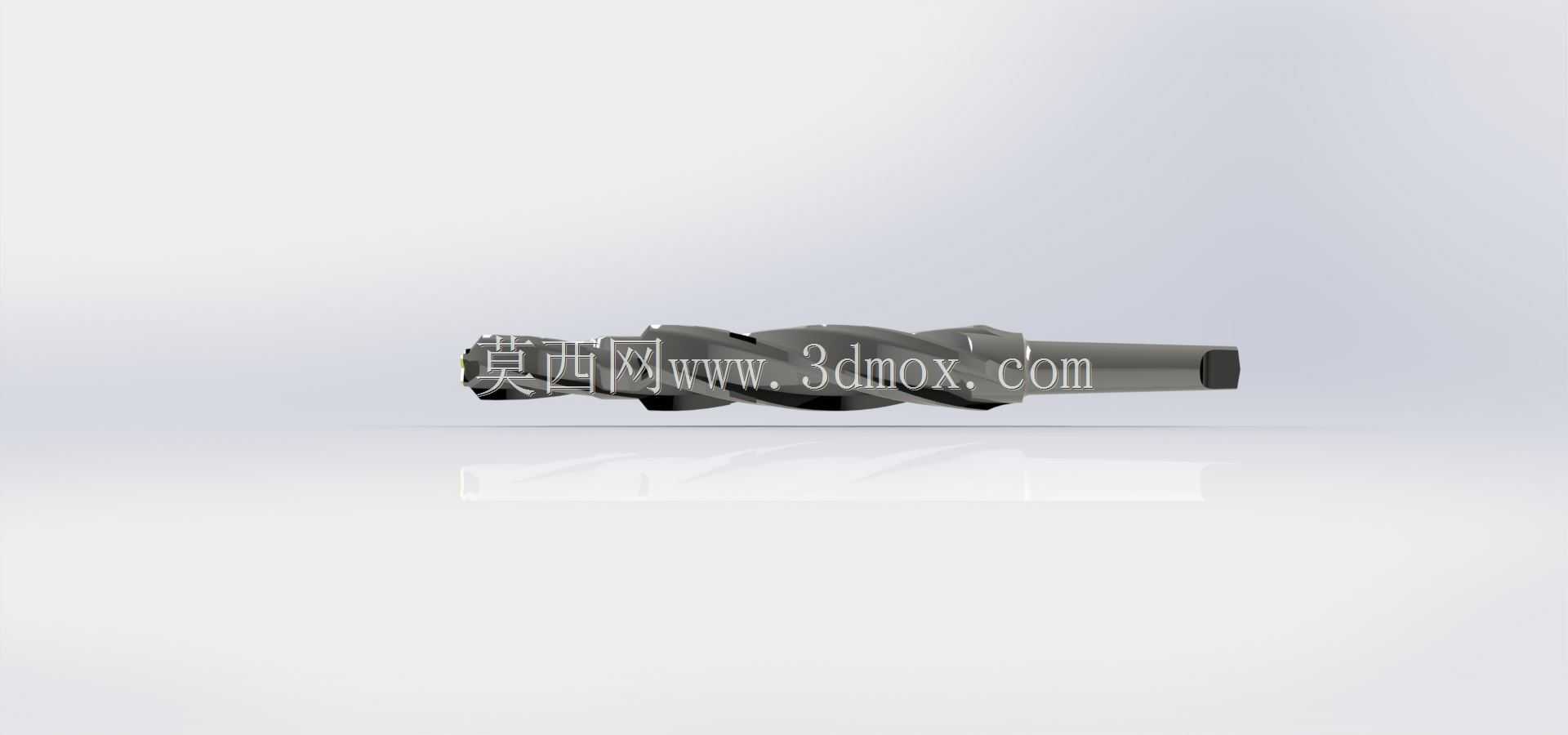

这款钻具主要面向建筑施工、装修改造、机电安装场景下的混凝土基材钻孔作业，可适配手持冲击钻、台式钻床等驱动设备，完成墙体锚栓安装、管线布设、构件固定前的钻孔工序，作业过程中可应对含碎石骨料的普通混凝土、轻质砖墙、石材等硬质基材，相比普通直槽麻花钻，其排屑与抗崩损表现更适配建工类钻孔的复杂工况。从结构设计来看，钻尖采用十字形硬质合金刀片嵌装结构，四个切削刃对称分布，钻孔切入时可自动定心，避免普通两刃钻头在粗糙混凝土表面打滑偏移的问题，同时十字刃的分屑设计可将钻孔产生的混凝土碎屑分割为更小的颗粒，减少切削阻力，降低钻具卡滞的概率。钻身采用螺旋槽结构，槽型经过曲率优化，槽深从钻尖向柄部逐步平缓过渡，既保证钻身整体的抗扭刚度，又能在钻孔过程中让碎屑顺着螺旋槽顺畅排出孔外，避免碎屑在孔底堆积反复研磨，降低钻头发热磨损的速度。刃部与钻身的连接采用高频焊接工艺，焊接面做了贴合度处理，可承受冲击钻孔时的高频冲击力，避免合金刀片在作业过程中脱落。外形尺寸方面，这类钻具的切削直径覆盖常规建工钻孔的常用规格，柄部采用通用的直柄或者三角柄结构，可适配市面上绝大多数手持冲击钻的夹头装夹范围，装夹时不需要额外的转换套，安装边界符合常规手持电动工具的装夹尺寸要求，作业时的钻孔深度可通过配套的定位套进行控制，满足不同埋深锚栓的钻孔深度要求。设计过程中重点考量了混凝土钻孔的实际工况：混凝土内部存在硬度不均的骨料，普通钻头碰到高硬度骨料时容易崩刃，十字刃结构让每个切削刃承受的冲击载荷更小，硬质合金刀片的硬度与韧性匹配建工钻孔的冲击需求，螺旋槽的导程经过调整，在冲击旋转的复合运动下，碎屑不会在槽内卡滞，即便是向上钻孔的工况，碎屑也能顺着槽体顺利排出，不会掉落到驱动设备的夹头部位。钻身的基体采用合金钢材质，经过热处理后具备足够的抗扭强度，钻孔过程中遇到钢筋等硬质异物时，不会轻易出现钻身折断的情况，可应对施工现场复杂的基材情况，减少作业过程中更换钻具的频次，提升现场施工的效率。
